Na čo slúži bezkontaktný vypínač + značenie a špecifiká jeho zapojenia

Inovatívne nápady umožňujú zjednodušiť mnohé procesy, pridať pohodlie pri používaní domáceho a priemyselného zariadenia, automatizovať pracovné cykly.

Na ich realizáciu sa často používa bezkontaktný vypínač, ktorý dokáže včas reagovať na konkrétny podnet bez fyzickej prítomnosti človeka.

Poďme sa podrobnejšie pozrieť, čo je to za prístroj a na aké účely slúži.

Na čo slúži bezkontaktný vypínač?

Na vykonanie určitej činnosti nie je potrebné aktívne sa zúčastniť – ísť k predpokladanému objektu a vykonávať s ním akékoľvek manipulácie. Ponúkaný výrobcami elektrotechnických zariadení inteligentný výrobok dokáže čiastočne nahradiť človeka.

Princíp činnosti zariadenia

Prístroj, ktorý ukončuje fungovanie určitého zariadenia bezkontaktným spôsobom, sa nazýva vypínač alebo skratkou VB (bezkontaktný vypínač). Často sa označuje aj ako snímač – tento pojem však zahŕňa aj zariadenia s analógovým výstupným signálom.

Takáto terminológia, ako aj oblasť použitia, odolnosť voči rôznym druhom poškodenia a technické parametre sú stanovené normou GOST R 50030.5.2-99. Dokument upravuje súlad pracovných parametrov, včasnú aktiváciu ochranného mechanizmu pri preťažení a ďalšie prevádzkové nuansy zariadenia.

Výrobok predstavuje polovodičový prvok, ktorý riadi elektrický obvod. Pri zistení podnetu alebo jeho prítomnosti v oblasti svojho pôsobenia vypne zaťažovací prúd, čo vedie k rozpojeniu obvodu.

Zariadenie má pevné telo vyrobené z polyméru alebo niklovaného mosadzu. Vnútri tohto obalu je umiestnená elektrická časť, ktorá potrebuje izoláciu. Mnohé modely majú stupeň krytia IP65 alebo 67.

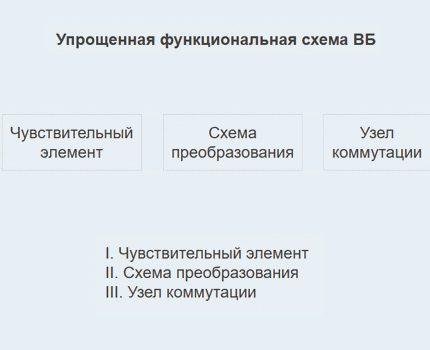

Štruktúra výrobku predpokladá detekciu predmetu alebo objektu, ktorý sa dostal do aktívnej zóny. Tieto informácie sa spracujú a postúpia do spínacieho uzla.

Prístroj pracuje bezkontaktne a citlivý prvok, ktorý sa nazýva aj fotodetektor, môže byť umiestnený oddelene od žiariča alebo v jednom tele s ním. Tieto dve časti pracujú v páre.

Čo sa týka veľkosti, tvaru a vzhľadu VB, tieto parametre závisia od určenia a oblasti použitia, ako aj podmienok prevádzky.

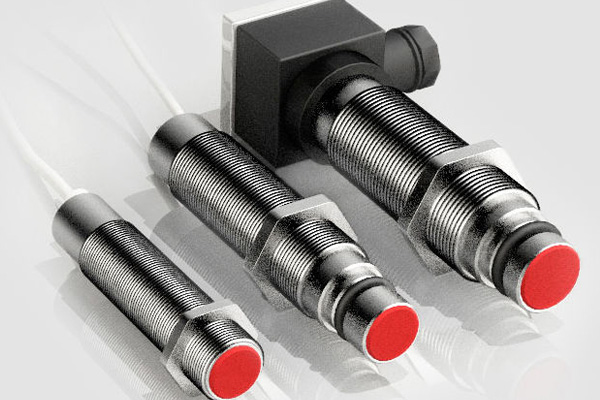

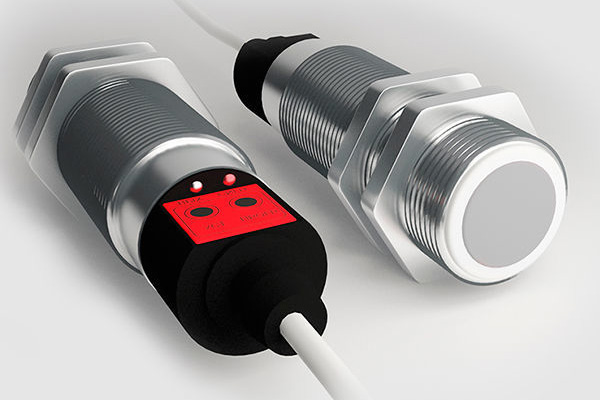

Štandardom sa predpokladá výroba prístrojov, ktorých tvar telesa môže byť takýto:

• obdĺžnikový so štvorcovým alebo obdĺžnikovým prierezom, čo sa označuje ako D, respektíve C;

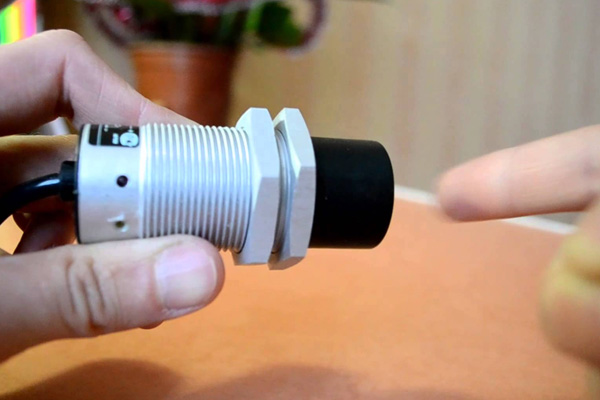

• valcový so závitom – A alebo bez neho – B.

V závislosti od modelu a jeho určenia môže byť výrobok dodatočne vybavený vodičom s dvojitou izoláciou.

Pre prácu v náročných podmienkach sa vyrábajú bezkontaktné spínače, ktorých teleso je zaliate kompaundom. Je to polymérna látka, ktorá poskytuje spoľahlivú ochranu proti vniknutiu vlhkosti a iných cudzích častíc na pracovné mechanizmy.

Podľa princípu fungovania sa prístroje delia na 4 rozsiahle skupiny.

Kapacitný a indukčný spôsob detekcie je spoľahlivejší a samotné VB pracujúce týmto spôsobom sú trvácnejšie ako ich náprotivky. Prvé reagujú na predmet vyrobený prakticky z akéhokoľvek materiálu, druhé na kov.

Oblasť použitia bezkontaktného prístroja

Jedinečná vlastnosť riadiť činnosť prístrojov bez priameho kontaktu s nimi otvára skvelé perspektívy pre použitie tohto typu spínačov. Umožňuje vytvárať originálne riešenia v rôznych oblastiach, zlepšovať podmienky bývania v dome/bytoch.

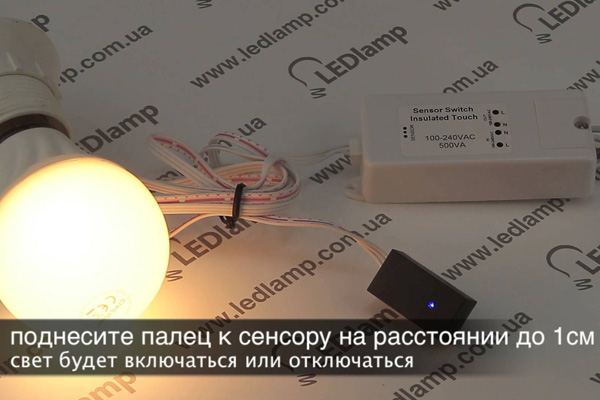

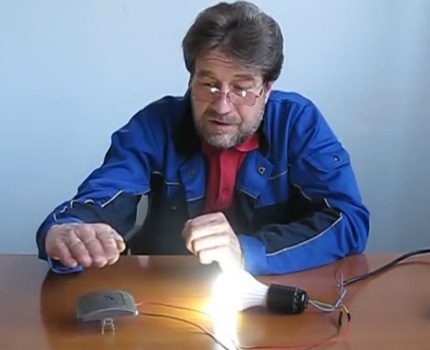

Vypnutie svetla bez kontaktu majiteľa s telesom alebo inými prvkami spínacieho prístroja – to je realita. Na vykonanie tohto príkazu prístrojom stačí vložiť ruku do zóny pôsobenia.

A pre zvukové modifikácie stačí tliesknuť rukami, aby zariadenie ukryté vo vnútri telesa lustra rozpojilo elektrický obvod.

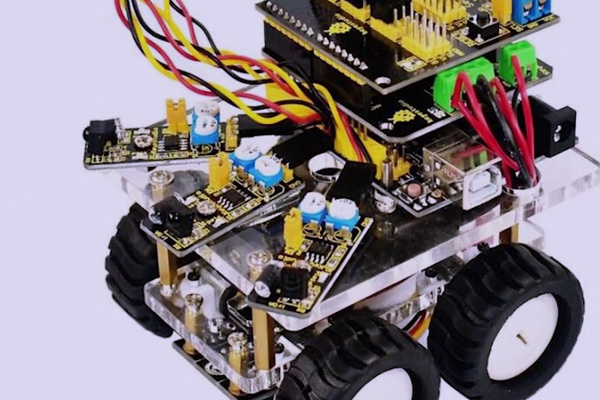

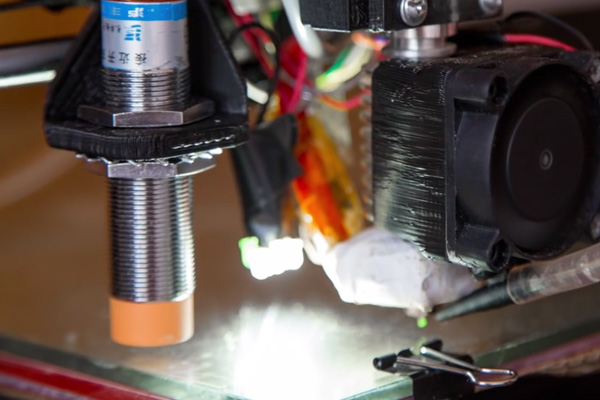

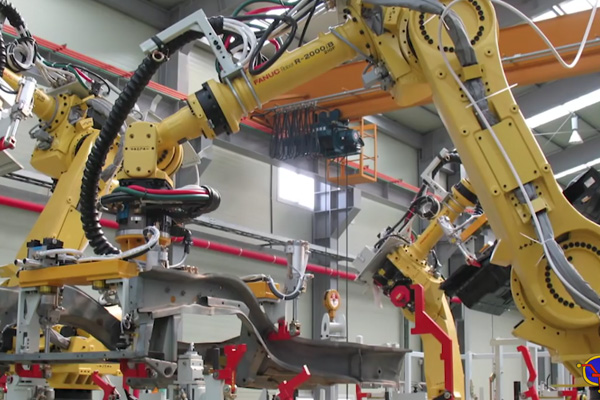

Okrem toho sa bezkontaktné snímače plošne používajú na optimalizáciu výrobných procesov. Práve ony umožňujú kontrolovať kvalitu vykonávania najzložitejších cyklov v strojárstve.

A tiež na automatických linkách pri výrobe potravinárskych výrobkov a tovarov textilného priemyslu, pri výrobe dielcov v zlievárňach, a podobne.

Čo prezradí označenie?

Bezkontaktné spínače dodávajú na trh rôzni výrobcovia. Medzi nimi západné, domáce a čínske spoločnosti. Pri nákupe je dôležité venovať osobitnú pozornosť kvalite zariadení a reputácii výrobnej firmy.

Vzhľadom na závažnosť regulovaných procesov, na riadenie ktorých sa používajú rôzne modifikácie snímačov, treba vyberať iba výrobky, ktoré majú sprievodnú dokumentáciu – návod so schémami montáže, prevádzkovými podmienkami a zoznamom technických parametrov.

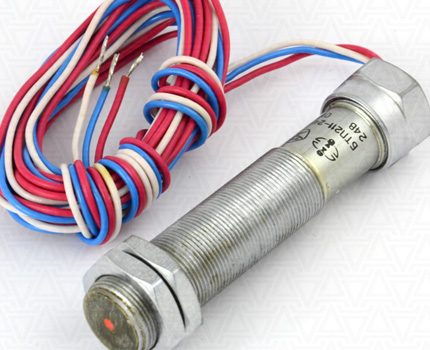

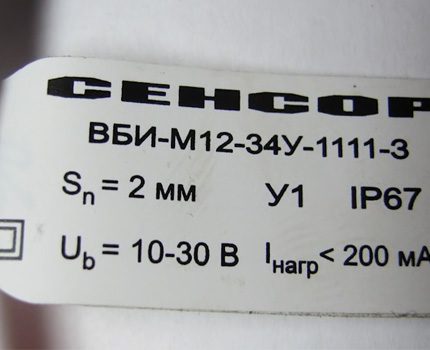

Na tele samotného prístroja výrobcovia uvádzajú jeho charakteristiky vo forme súboru písmen a číslic – označujú ho. Medzi týmito označeniami je zakódovaná časť dôležitých informácií, podľa ktorých sa orientujú pri výbere potrebného modelu.

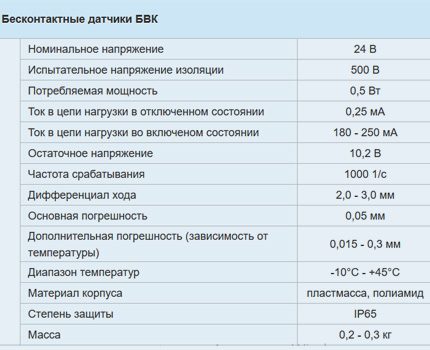

Nie všetky ukazovatele sa zmestia na malú plochu spínača. Ostatné, ktoré majú význam pre spotrebiteľa, sú uvedené v používateľskej príručke.

Ak obľúbený model nemá v balení návod, potom sa neoplatí kupovať ho – môže ísť o falzifikát. Navyše časť potrebných parametrov zostane neznáma a veriť predajcovi na slovo sa nedá.

Všetci výrobcovia sú povinní poskytnúť konečnému spotrebiteľovi technické parametre. Táto požiadavka je uvedená v časti 5-2 GOST o nízkonapäťovom bezkontaktnom zariadení, ktoré je spomenuté vyššie.

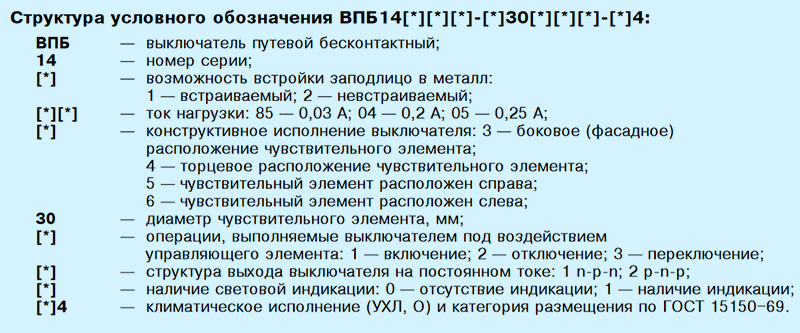

Každá firma, ktorá sa zaoberá výrobou spínacích zariadení na riadenie elektrického obvodu, má vyvinutý svoj systém označovania. Jeho vysvetlenie je uvedené v katalógu, ktorý obsahuje aj sortiment ponúkaných produktov.

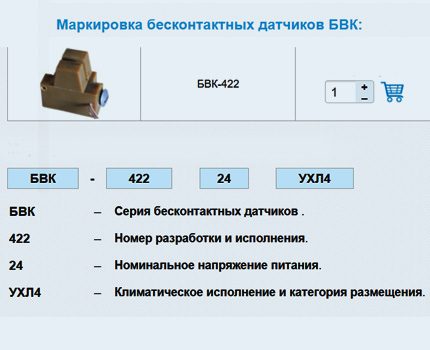

Príklad označovania výrobkov od spoločnosti AS Energia. Ostatné parametre modelov sú uvedené v návode dodávanom v balení.

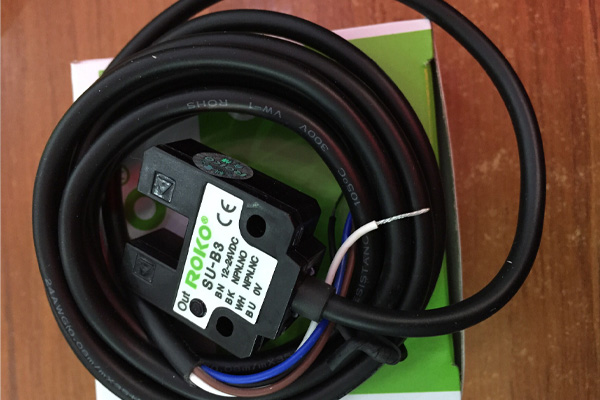

Potreba označovania vznikla nie náhodou – rozmanitosť vypínačov je veľká. Okrem toho ich možno klasifikovať podľa rôznych princípov.

Napríklad, v závislosti od vykonávanej funkcie pri komutácii, zariadenia sa delia na nasledujúce kategórie:

• zapínanie (NO) – A;
• odpojenie (NF) – B;
• prepínanie – C;
• programovateľný variant – P;
• iné – S.

A podľa spôsobu inštalácie sú senzory zapustené, nezapustené a iné.

Niekedy výrobcovia uprednostňujú uvádzať dlhý kód, v ktorom je opísané maximum parametrov výrobku, vrátane miesta umiestnenia citlivého prvku, prítomnosti indikácie, klimatického prevedenia a podobne.

Ak spoločnosť používa princíp označovania odporúčaný normou GOST, potom bude označenie na vypínači mať napríklad takýto tvar:

U3 A30 A D2

Kde:

• U – ultrazvukový spôsob detekcie podnetu. Ostatné zodpovedajú iným latinským písmenám: I – indukčný, C – kapacitný, D, R a T – fotoelektrický priameho, odrazového a bariérového účinku;
• 3 – spôsob inštalácie iný;
• A30 – tvar a priemer, čo v tomto prípade znamená valcový so závitom s priemerom 30 mm;
• A – funkcia komutácie prvku, čo znamená zapínanie (NO);
• D – počet vodičov na výstup jednosmerného alebo striedavého prúdu, čo zodpovedá dvom konektorom pre jednosmerný prúd;
• 2 – vsuvný spôsob spojenia.

Celkovo sú k dispozícii 4 možnosti kombinácie, z ktorých jednotke zodpovedajú páskové vodiče, dvojku sme rozobrali vyššie, trojke – svorka a štvorke – iná metóda.

V modifikáciách, ktoré predpokladajú prítomnosť vodiča, výrobca uvádza vlastnosti na štítok, ktorý je pripevnený priamo na kábli. Tam môže uvádzať aj stupeň ochrany, odporúčané napätie a iné.

Medzi spoľahlivých výrobcov patria napríklad ZAO Sensor/Sesor, nemecká firma Fotoelektrik Pauly, NPK TEKO, PKF STRAUS, ZAO Meandr, spoločnosti OVEN a SKB IS, NPP PRIZMA z Jekaterinburgu a ďalšie.

Mnohí z nich ponúkajú službu výroby VB s parametrami potrebnými pre spotrebiteľa – na objednávku.

Odporúčame tiež prečítať si náš ďalší článok, kde sme podrobne opísali rôzne typy vypínačov svetla. Viac – čítajte ďalej.

Osobitosti pripojenia svojpomocne

Vyžínač pre domáce použitie, fungujúci bezkontaktne, je možné nainštalovať svojpomocne. Pokiaľ ide o modely na riadenie zaťažovacieho prúdu vo výrobe, montáž tu môže vykonávať len zamestnanec, ktorý má oprávnenie na prácu s konkrétnym zariadením.

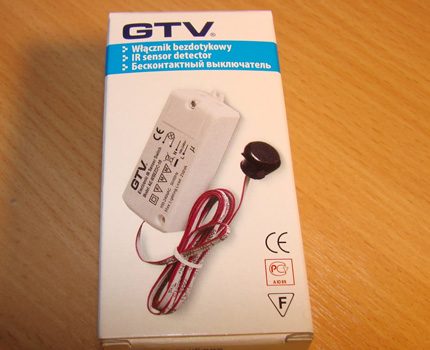

Pri kúpe je potrebné dôkladne preskúmať – vypínač je dodávaný s návodom, upevňovacími prvkami, niekedy aj poistnými maticami. Všetko to bude užitočné pri pripájaní zariadenia.

Pred pripojením je potrebné venovať pozornosť nasledujúcim bodom:

• pre fungovanie VB je potrebný zdroj napájania, ale nie je možné ho pripojiť priamo, ak výrobok patrí k dvojvodičovému typu;
• u zdroja napájania, ktorý sa používa pre bezkontaktný senzor, musí napätie zodpovedať parametrom uvedeným v pase vypínača;
• pri uťahovaní upevňovacích prvkov je dôležité nepretiahnuť matice.

V návode by mala byť schéma zapojenia, ktorú treba dodržať, a tiež spôsob inštalácie konkrétneho modelu.

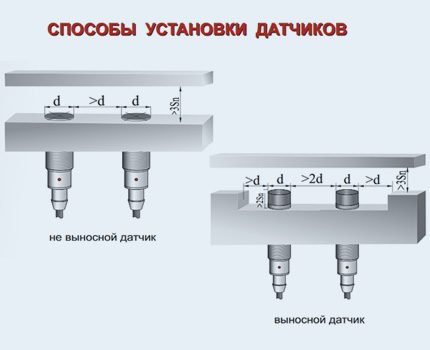

Možnosti inštalácie úplne závisia od vlastností zakúpenej modifikácie. Je dôležité použiť práve ten spôsob, ktorý je charakteristický pre zakúpený senzor.

Najprv sa vykoná mechanický typ montáže – pomocou upevňovacích prvkov, v prípade potreby poistných matíc, na pripojenie zariadenia.

Keď je všetko spoľahlivo upevnené, je čas pristúpiť k druhej fáze – elektrickému pripojeniu.

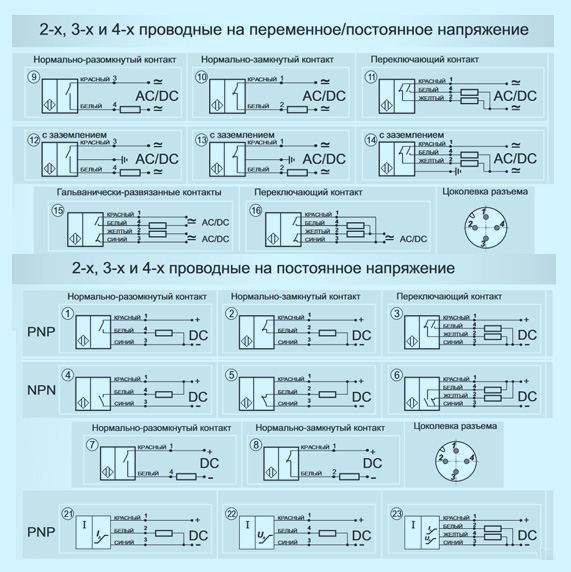

Schéma elektroinštalácie závisí od toho, či sa používa jednosmerný alebo striedavý prúd. Počet vodičov tiež ovplyvňuje výber schémy – tu je potrebné byť opatrný, aby sa správne pripojili existujúce káble.

Pri práci s elektrickou sieťou je dôležité nezabudnúť vypnúť napájanie na bytovom rozvádzači, aby ste sa ochránili. Potom sa vodič VB pripája jedným zo spôsobov stanovených normou GOST. Jeho typ závisí od modifikácie.

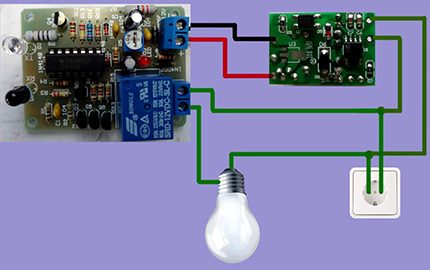

Najčastejšie sa pre domáce použitie kupuje senzor, ktorý riadi činnosť lustra. Preto poslednou fázou je umiestnenie zariadenia do telesa osvetľovacieho výrobku. V prípade potreby sa vykoná nastavenie a konfigurácia času odozvy, aktívnej vzdialenosti, na ktorej bude zariadenie reagovať.

Zostavenie prístroja v domácich podmienkach

Vypínač je možné vyrobiť svojpomocne. Hoci sa to na prvý pohľad zdá byť pre bežného spotrebiteľa zložité a nezrozumiteľné, s chuťou sa to podarí, ak si vyberie jednoduchý spôsob.

Najpríjemnejšie je, že človek, ktorý nemá osobitné skúsenosti s montážou elektrických zariadení, ale má živý záujem o takéto zariadenia, zvládne túto úlohu.

Samozrejme, ak sa nezameriavate na vytvorenie zariadenia schopného programovateľného spínania prvku – keď sa realizujú zložité varianty reakcie.

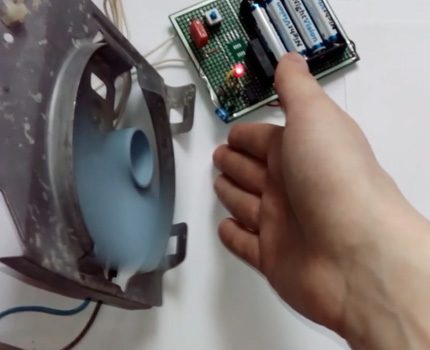

Najjednoduchšia možnosť – vyrobiť spínač, ktorý detekuje predmet na vzdialenosť niekoľkých centimetrov a v tom momente rozpojí kontakt. Môže to byť ovládanie žiarovky, ventilátora alebo iného zariadenia.

Výrobok musí vedieť vypnúť žiarovku, ak sa do oblasti pôsobenia na pár sekúnd dostala ruka používateľa.

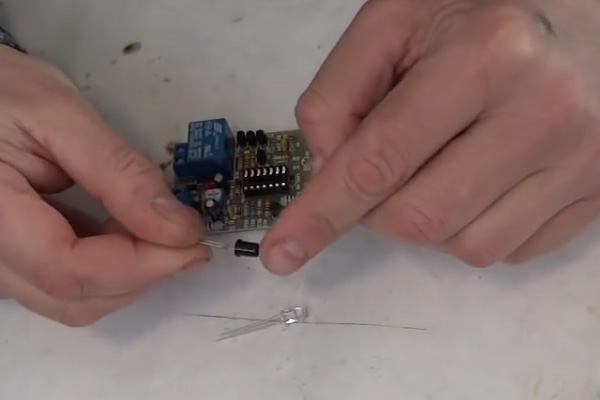

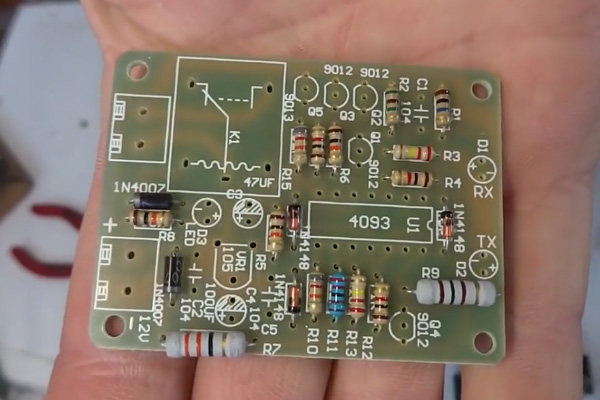

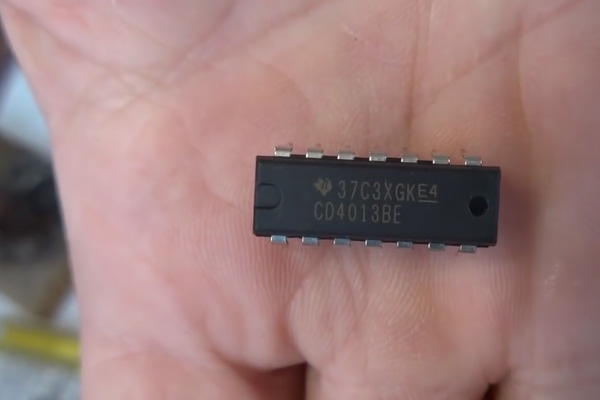

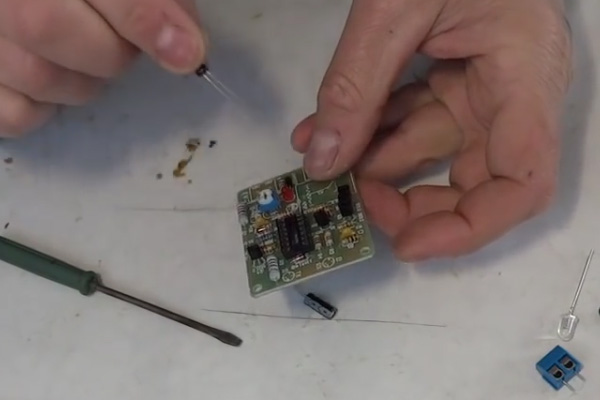

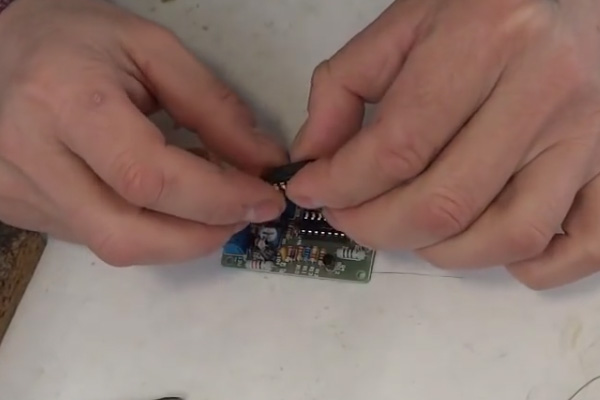

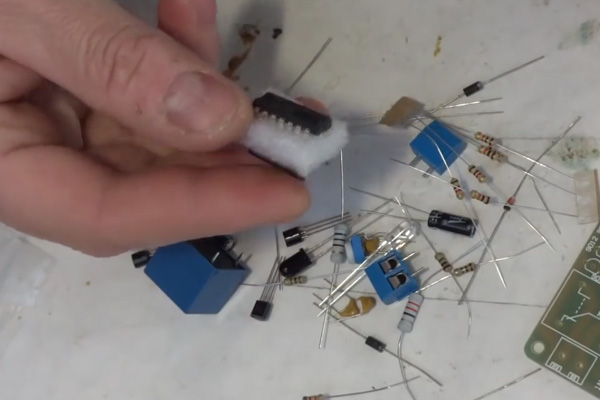

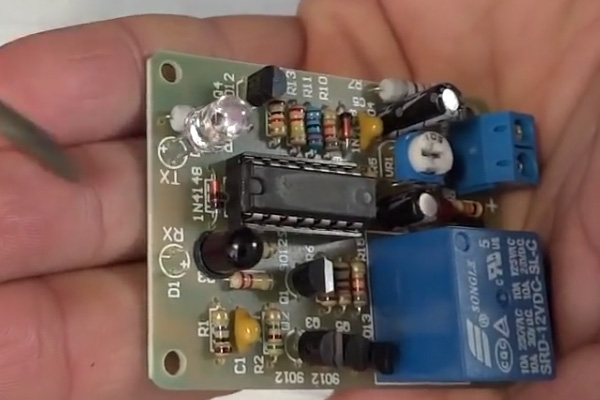

Najprv je potrebné pripraviť pracovné prvky na zostavenie zariadenia. Bude to doska, mikročip, tranzistory, relé, kondenzátory, LED diódy, fotoprvky a ďalšie komponenty.

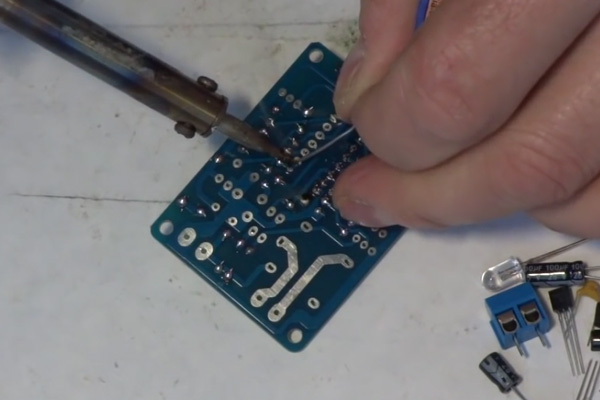

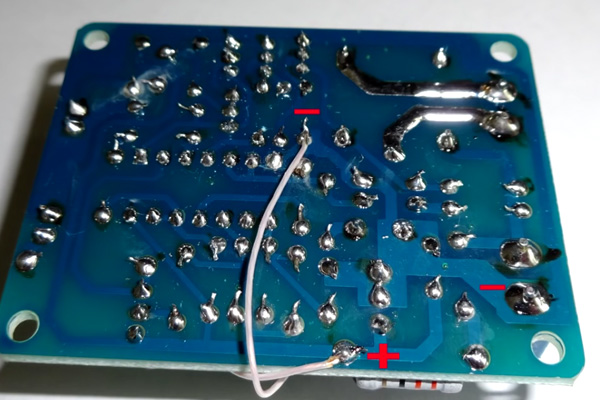

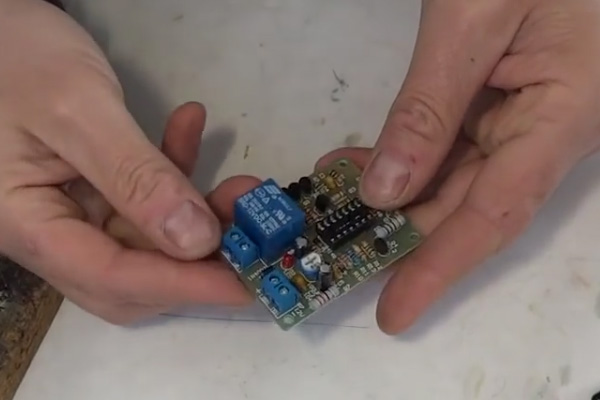

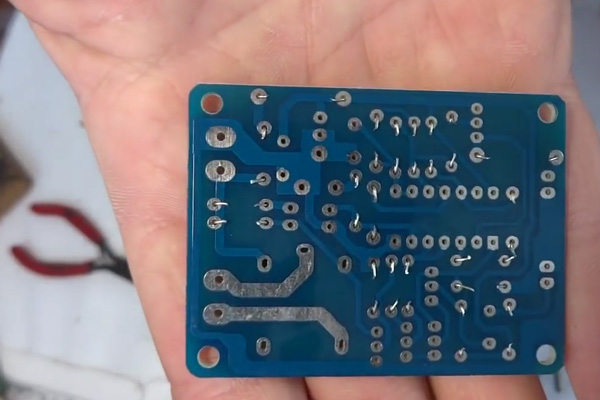

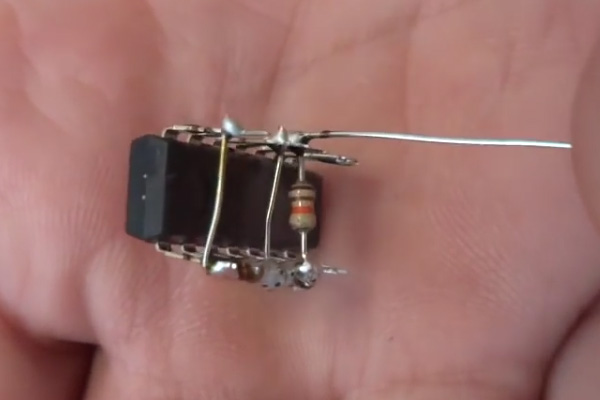

Po spájkovaní je potrebné skontrolovať kvalitu vykonaných spojov, aby bol každý prvok konštrukcie spoľahlivo upevnený.

Práve od toho závisí životnosť, pretože výrobok bude umiestnený vo vnútri krytu ventilátora, sušiča rúk alebo lustra.

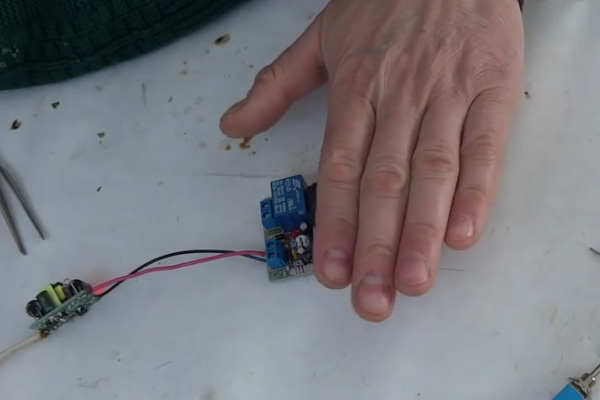

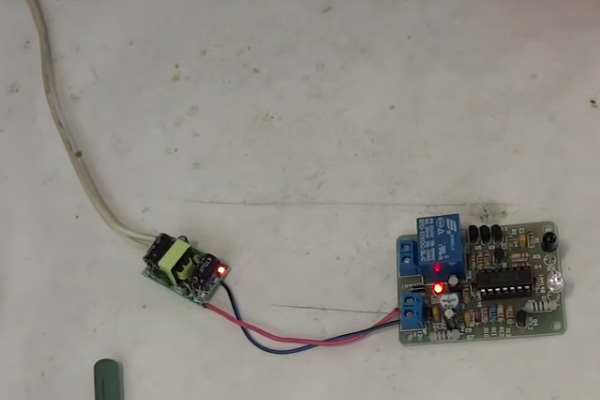

Zostáva skontrolovať funkčnosť zmontovaného zariadenia. Na to sa vykoná niekoľko testov odozvy, pričom prejdete dlaňou vedľa senzora.

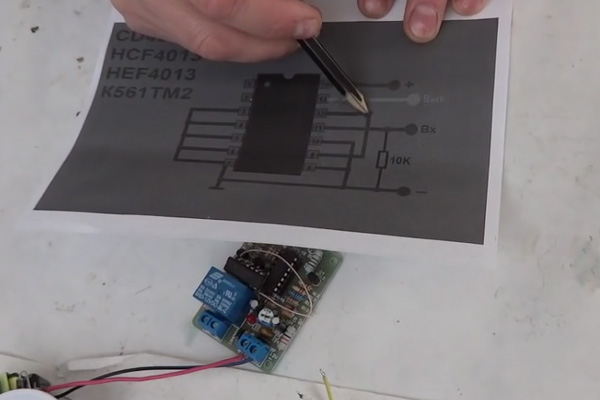

Ak je výsledok uspokojivý a konštrukcia vydržala testovanie, môžete ju umiestniť do krytu svietidla, lustra, sušiča alebo iného zariadenia a pripojiť podľa schémy.

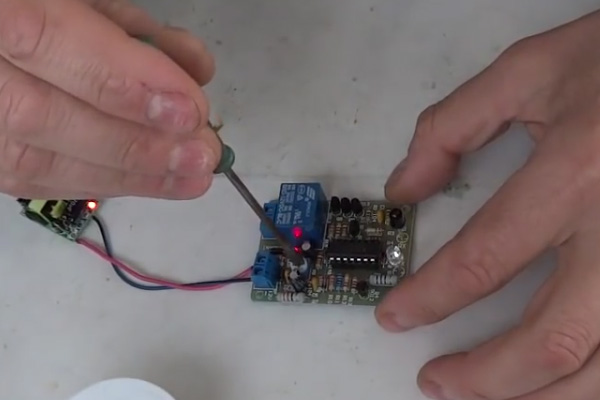

Keď dosiahnutý výsledok nevyhovuje, bude potrebné pomocou adaptéra – nastavovacej skrutky – nastaviť potrebné parametre pre reagovanie.

Zmontovaný spínač je možné ďalej upraviť pridaním požadovaných funkcií, ak máte skúsenosti s elektroinštalačnými prácami a túžbu vytvoriť niečo originálne.

Závery a užitočné video k téme

Na čo slúžia spínacie zariadenia bezkontaktného typu, ich druhy, zapojenie a označenie:

Infračervený spínač pomáha zapínať svetlo bez dotyku skutočných kláves spínacieho zariadenia. Zostavenie a ukážka jeho fungovania vo videu:

Na automatické sušenie je možné použiť inteligentné zariadenie bezkontaktného typu. O tom vo videu:

O spínačoch kapacitného typu, ktoré reagujú bez priameho kontaktu s objektom:

Po oboznámení sa s nuansami označenia a oblasťou použitia konkrétnych typov senzorov je možné vybrať optimálny model na spínanie elektrického obvodu. Alebo dokonca vyrobiť bezkontaktné zariadenie vlastnými rukami, zakúpením sady potrebných prvkov so schémou ich usporiadania. Takýto spínač umožní urobiť vaše bývanie trochu „múdrejším“.

Chcete sa opýtať na montáž bezkontaktného spínača? Prosím, zanechajte komentáre v nižšie uvedenom bloku. Tu máte tiež možnosť oznámiť zaujímavý fakt k téme článku.
