Ako urobiť uzol prechodu vetrania cez strechu: usporiadanie strešného prestupu

Vyviesť potrubie na strechu – táto úloha sa na prvý pohľad nezdá obzvlášť náročná. V praxi je to však oveľa zložitejšie: uzol prechodu vetrania cez strechu treba vykonať veľmi starostlivo a dodržať všetky technické požiadavky. Veď treba zachovať celistvosť strešného plášťa a zabezpečiť tesnosť.

Povieme vám, ako sa zariaďuje strešný prestup v súlade so stavebnými normami. V nami prezentovanom článku sú rozobraté dva varianty: pre tvrdý a mäkký typ krytiny. S prihliadnutím na naše rady budete môcť prácu vykonať dokonale vlastnými rukami.

Požiadavky na miesto prechodu

Samozrejme, na mieste, kde vetracie alebo akékoľvek iné potrubie prechádza cez strechu, je potrebné zabezpečiť dostatočnú tesnosť, aby sa vlhkosť nedostala dovnútra budovy. Zároveň tento uzol nesmie brániť odtoku zrážok z povrchu strechy. Ďalším dôležitým momentom je prítomnosť spoľahlivej tepelnej izolácie.

Zhora treba potrubie chrániť pred prenikaním vlhkosti pomocou deflektora. Na dĺžku vetracieho potrubia sú kladené určité požiadavky, ktoré majú zabezpečiť dostatočný ťah vo vnútri konštrukcie, hoci nie sú také prísne ako normy pre komíny.

Často sa výmena vzduchu vetraním zabezpečuje nútene pomocou odsávacieho ventilátora, ktorý sa tiež inštaluje v blízkosti uzla prestupu. Tento mechanizmus treba tiež spoľahlivo chrániť pred účinkami zrážok a iných prírodných faktorov. Okrem toho je bezpodmienečne nutné zabezpečiť uzemnenie elektrického zariadenia.

Nesprávna montáž tohto uzla sa často stáva príčinou zlého odvádzania zrážok z povrchu, čo môže viesť k rýchlemu poškodeniu strešného materiálu. Veľa nepríjemností môže spôsobiť vetrací kanál bytového domu, ak vychádza na strechu naprieč sklonom.

Okrem samotného uzla prechodu vetracieho kanála cez strechu môžu byť potrebné doplnkové prvky, ktoré chránia konštrukciu pred zrážkami, zlepšujú odvádzanie vlhkosti atď.

Oveľa lepšie je, ak je uzol umiestnený pozdĺž sklonu, tak bude vytvárať menej prekážok pre stekanie vody. Za optimálnu polohu sa považuje umiestnenie veľkého uzla prestupu pozdĺž hrebeňa. Tento variant odstraňuje potrebu montáže ďalších prvkov, ktoré znižujú odpor vetracieho potrubia voči zbiehaniu zrážok.

Za vážnu chybu montáže sa považuje poloha, pri ktorej je predná zásterka pod strešnou krytinou. Zásterka – je konštrukcia zabezpečujúca tesné priliehanie strechy k stenám rúry. Ak je spodná časť zásterky vsunutá pod strechu, do špáry začne stekať voda, ktorá sa dostáva do strešného plášťa a potom do podkrovného priestoru.

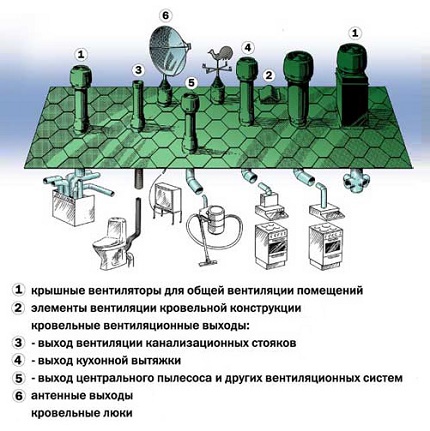

Princípy inštalácie prestupového uzla ventilačných systémov môžu byť použité aj na montáž iných podobných zariadení, napríklad komínov.

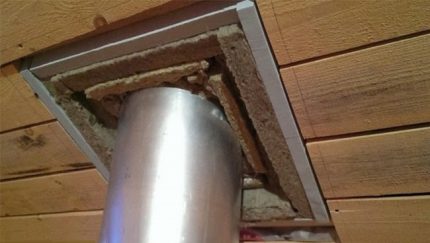

Neprítomnosť tepelnoizolačnej vrstvy prispieva k vzniku teplotného rozdielu, ktorý podporuje tvorbu kondenzátu na povrchu ventilačných rúr. Časom táto situácia môže viesť k poškodeniu materiálu konštrukcie, vzniku plesní, oxidov, hrdzavých nánosov a pod.

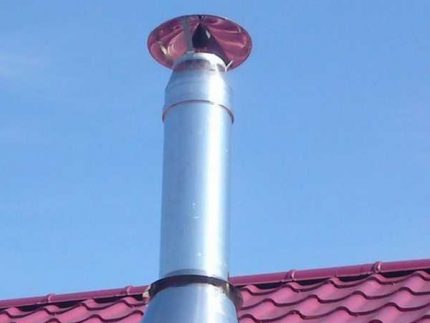

Vonkajšiu časť ventilačnej rúry vyčnievajúcu nad strechou je potrebné chrániť deflektorovým uzáverom pred prenikaním vlhkosti a zrážok.

V starých vetracích kanáloch je zvyčajne vytvorená takzvaná “vydra” – zhrubnutie, ktoré umožňuje ohriatemu vzduchu trochu vychladnúť pred výstupom na strechu. V dôsledku toho bude teplotný rozdiel medzi vzduchom a strešnými komunikáciami menší, čo zníži pravdepodobnosť kondenzácie.

V moderných domoch sa používajú zásterky, pomocou ktorých sa medzera medzi rúrou a strechou uzavrie úplne tesne. Rezy na inštaláciu zásteriek sa pri tom formujú pomocou uhlovej brúsky. Izolácia kovových a plastových rúr môže byť vykonaná pomocou minerálnej vlny alebo iného vhodného materiálu.

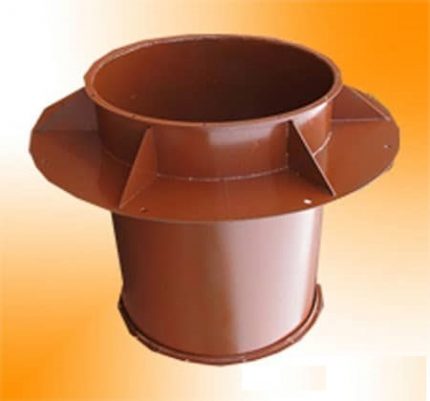

Pre kruhový vetrací kanál je lepšie vybrať priemyselný model prestupového uzla, pretože vyrobiť také zariadenie svojpomocne nebude jednoduché.

Niekedy sa na tieto účely používa drevená alebo kovová skrinka. Pri navrhovaní vetracieho systému by ste mali ihneď zvážiť možnosť usporiadania prechodu cez strechu. Odborníci poznamenávajú, že vyviesť rúru s obdĺžnikovým alebo štvorcovým prierezom von je oveľa jednoduchšie ako kruhovú konštrukciu.

Na zabezpečenie dostatočne tesného priliehania ventilačnej rúry k strešnému materiálu sa zvyčajne používa štvorcová objímka, ktorá sa nasadí na rúru zhora. Vyplní sa nehorľavým materiálom, hlavne pieskom alebo jemným keramzitom, preto táto konštrukcia dostala názov “pieskovisko”.

Vyviesť vetranie nad strechu je potrebné do výšky rovnajúcej sa výške komínových rúr. Je to potrebné na zabezpečenie stabilného ťahu. Táto hodnota závisí od vzdialenosti komína od hrebeňovej hrany.

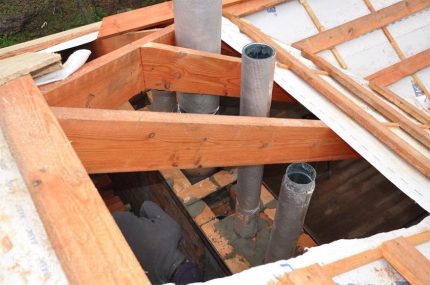

Uzol priechodu vetrania a komína cez strechu sa vykonáva po montáži vetracieho systému, ale pred zhotovením strešného plášťa a položením krytiny.

Uzol priechodu musí byť bezpečne upevnený ku všetkým prvkom strechy. Pozornosť treba venovať aj vzdialenosti medzi okrajom rúry a pripevneným deflektorom nad ňou. Táto vzdialenosť musí byť dostatočne veľká, aby vzduchové masy prechádzajúce vetracím kanálom sa mohli voľne pohybovať.

Vykonávanie prác na tvrdej streche

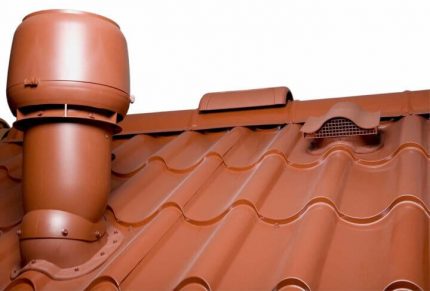

Na zriadenie uzla priechodu vetracieho kanála cez strechu pokrytú pevnými strešnými materiálmi (škridla, bridlica, profilovaný plech a pod.) sa používa štvorcová konštrukcia typu pieskoviska, ktorej medzery sa vyplnia nehorľavým tepelnoizolačným materiálom.

Na nej musí byť vytvorený malý lem na ochranu tepelnej izolácie pred kontaktom s vlhkosťou, ktorá sa dostala priamo na rúru. Okolo kovového obdĺžnikového puzdra je potrebné nainštalovať štyri časti zástery, ktoré nakoniec obopnú líniu styku rúry so strechou zo všetkých strán.

Najskôr sa nainštaluje spodná časť, potom sa namontujú bočné časti, potom je možné umiestniť prvok zástery zhora. Horizontálnu časť zástery, ktorá je umiestnená vyššie ako ostatné, treba vsunúť pod strešný materiál. Ostatné, t.j. bočné a spodné prvky, sa montujú na povrch strechy.

Pred začatím montáže priemyselného uzla prechodu vetrania cez strechu sa odporúča preštudovať konštrukciu tohto prvku a zohľadniť odporúčania výrobcu

Kravatou sa nazýva dlhý strešný žľab, ktorý musí byť zabezpečený strešnou konštrukciou. Pomerne často sa pri montáži uzla vetracieho priechodu zaobíde bez takéhoto prvku. Na objasnenie tohto bodu sa odporúča poradiť sa so skúseným pokrývačom.

Zásteru je možné kúpiť hotovú, ale takúto konštrukciu nie je ťažké vyrobiť samostatne. Na to sa používa pozinkovaný strešný plech s hrúbkou 0,5 mm. Neodporúča sa používať hrubší strešný materiál, pretože by bolo ťažšie ho ohnúť, aby získal potrebný tvar.

Rozdiel teplôt vzduchu vo vnútri a vonku vetrania môže viesť k tvorbe kondenzátu vnútri konštrukcie, preto sa odporúča zatepliť časť vetracieho kanála

Ale ani tenký plech by sa nemal brať na tieto účely, pretože nie je dostatočne spoľahlivý. Veľkosť zástery musí zodpovedať veľkosti vlny materiálu, ktorý bol použitý na strechu.

Na montáž uzla prechodu pod kovovú škridlu sa vertikálna časť zástery vyrába s dĺžkou dvoch strešných vĺn a horizontálna časť s trojnásobnou dĺžkou vlny.

Tieto rozmery sú navrhnuté tak, aby vytvorili dostatočne veľký presah zásterky na horizontálnu rovinu rúry a naklonenú rovinu krytiny, aby sa zabránilo tomu, že aj náhodné striekance skončia pod strešným materiálom. Zášterky sa tiež montujú s presahom prvku inštalovaného zhora na prvok umiestnený nižšie.

Optimálny sa považuje presah prvkov rovnajúci sa šírke jedného z nich, ale takáto poloha nie je vždy dosiahnuteľná. Napríklad presah horného a bočných prvkov zásterky bude skrytý pod strešným materiálom, tu je ťažké umiestniť diely v správnej polohe.

Pri prekrývaní spodných a bočných častí zásterky takýto problém neexistuje, odporúča sa presne dodržať potrebné rozmery. Ak je to potrebné, rozmery dielov zásterky je možné po montáži upraviť pomocou nožníc na kov.

Olemovanie by sa malo vykonávať iba pre horné a bočné prvky. Pre spodný prvok takáto úprava nie je potrebná, pretože vlhkosť z neho odchádza na sklon strechy a prípadne na kravatu.

Ak je priechodový uzol pre ventilačný kanál nainštalovaný správne, podstrešný priestor bude spoľahlivo chránený pred zrážkami a pôsobením vlhkosti.

Tento prvok môže byť inštalovaný na povrch strešnej krytiny, aby optimalizoval odvádzanie vlhkosti. V takejto situácii by sa mal na spodnom dieli zásterky urobiť malý ohyb smerom ku kravate.

Okrem toho bude potrebné spodné olemovanie. Ak inštalácia kravaty nie je v konštrukcii zahrnutá, spodné olemovanie na zástere nie je potrebné, ale odtok pre vlhkosť by mal byť väčší.

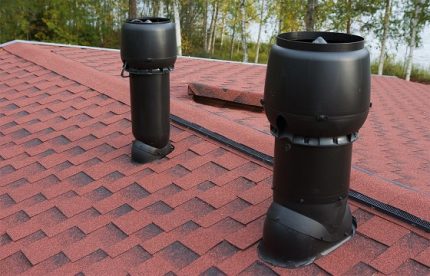

Zariadenie prestupu na mäkkej streche

Strešné konštrukcie pre mäkkú krytinu majú určité osobitosti, ktoré sa odrážajú v postupe montáže vetracieho priechodu. Sklony na takejto streche sa zvyčajne vyhotovujú so sklonom od 12° a viac.

Kusový strešný materiál nie je vhodný na zriaďovanie nízkosklonných konštrukcií, pretože sa vyznačuje veľkým množstvom spojov a škár. Usporiadanie priechodového uzla v šikmej streche je potrebné premyslieť už v štádiu projektovania vetrania, aby sa vybral optimálny variant.

Pri montáži priechodového uzla sa časť otočená k hrebeňu strechy vkladá pod plát strešného materiálu, aby vlhkosť neprenikla do medzier a nepoškodila izoláciu.

Pred začiatkom prác na montáži vetracieho priechodu je potrebné zistiť, ktorým smerom je strecha naklonená. Ak sa na tvrdej krytine priechodový uzol inštaluje pred začiatkom strešných prác, v tejto situácii je najprv potrebné vykonať rozvinutie hlavnej plochy strešného koberca.

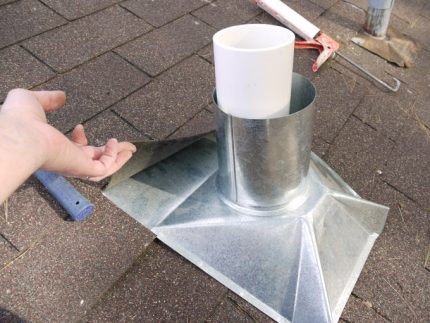

Potom sa vytvorí tepelný uzol a nainštalujú sa tepelnoizolačné materiály. Ďalšie kroky závisia od tvaru uzla strešného prestupu. Pre prvok s kruhovým prierezom je potrebné nainštalovať iba dve časti, zatiaľ čo uzol so štvorcovou konfiguráciou sa montuje pomocou štyroch komponentov.

Namiesto pevných záster, ktoré boli opísané vyššie, tu budú potrebné odrezky natavovaného strešného materiálu. Upevňujú sa na streche a na uzle prestupu. Proces upevňovania sa začína zdola, potom – od stredu k okrajom, následne sa upevňuje horná časť príložky.

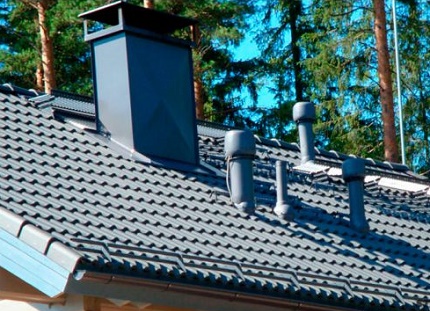

Na výšku inštalácie vetracích rúr nad úrovňou strechy sa kladú rovnaké požiadavky ako na montáž komínových prieduchov. Zjednodušene povedané, výška vetracích stúpačiek sa považuje za rovnú výške komínov. Často sa umiestňujú vedľa seba v jednej šachte.

Jednotlivé prvky sa inštalujú podobným spôsobom: najskôr spodný, potom bočné, montáž sa ukončí upevnením hornej príložky. Samozrejme, všetky tieto časti musia mať určité prekrytie, ale požiadavky na jeho rozmery nie sú také prísne ako pri montáži prestupu pod pevnú strešnú krytinu.

Zo šikmej strechy sa atmosférická voda odvádza rýchlo a pravidelne, preto v tejto situácii nie je potrebné veľké prekrytie. Nízka rýchlosť zosuvu zimných zrážok na streche však môže spôsobiť iný problém. V miestach spojenia môže dôjsť k delaminácii strešného materiálu pri dlhodobom kontakte s vlhkosťou.

Mäkké strešné krytiny sa zvyčajne kladú na sklony s miernym sklonom. V každom prípade treba zohľadniť smer sklonu svahov.

Aby sa predišlo takejto situácii, je potrebné venovať osobitnú pozornosť kvalite montáže pružnej strešnej krytiny, presne dodržať všetky požiadavky technológie kladenia. Zjednodušene povedané, strešnú fóliu treba správne nahriať a spoľahlivo pritlačiť. Pritom je možné použiť metódu priklápania alebo špeciálny valec na privalcovanie šindľov.

List sa priklápa pomocou rukavice, do ktorej je vložená kožená vložka. Valec je vhodnejší na prácu s tenkými strešnými krytinami. Ak sa používa viacvrstvový materiál, montáž veľkého uzla sa zvyčajne vykonáva pomocou dvojvrstvových príložiek.

Pre malý prvok je možné použiť iba jednu vrstvu. Kruhový priechod malého priemeru sa upraví dvomi veľkými príložkami s horizontálne ohnutou “sukňou”.

Najskôr sa namontuje spodný prvok, potom – horný. Počas montáže je potrebné list zohriateho materiálu mierne napínať, aby sa zabezpečilo spoľahlivé obopnutie vetracej komunikácie a potrebné prekrytie.

Osobitosti montáže typovej konštrukcie

Uzly prechodu ventilačných komunikácií priemyselnej výroby sa vykonávajú v súlade s požiadavkami GOST-15150. Predpokladá sa, že teplota vzduchu vo vnútri komunikačnej rúry by nemala prekročiť 80 stupňov a vlhkosť prúdu by mala byť v rozmedzí 60%.

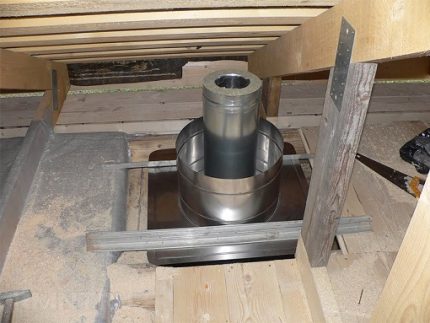

Miesto prechodu ventilačnej rúry cez strechu má zvyčajne štvorcovú konfiguráciu, to je potrebné zohľadniť pri výbere tvaru vzduchovodu a typu uzla prechodu.

Na výpočet uzla prechodu je potrebné zohľadniť ukazovatele, ako je uhol sklonu strechy a vzdialenosť od prvku po hrebeň strechy.

Typický uzol prechodu môže byť vyhotovený v nasledujúcich variáciách:

• s kondenzačným krúžkom alebo bez neho;
• s izolovaným alebo bežným ventilom alebo bez ventilu;
• s ručným alebo mechanickým ovládaním ventilu;
• s ochranou proti iskrám alebo bez nej a pod.

Uvedené možnosti sa môžu líšiť v závislosti od situácie. Napríklad nie je potrebné inštalovať mechanický ventil, ak systém pracuje stabilne a nepotrebuje neustálu reguláciu. Je tiež možné vyrobiť uzol prechodu na objednávku.

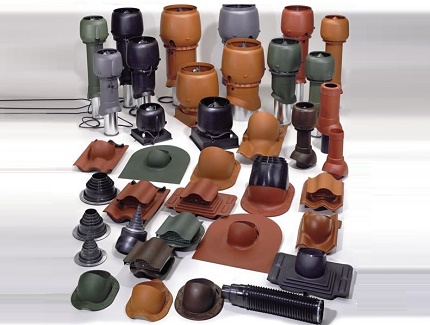

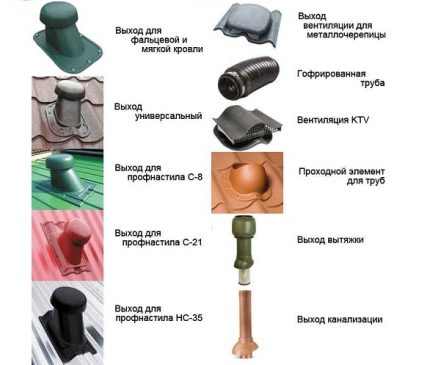

Typické uzly prechodu cez strechu, vyrobené v priemyselných podnikoch, sú veľmi rozmanité, vyberajú sa v závislosti od rozmerov rúry a charakteristík strechy.

Konštrukcie tohto typu sa vyrábajú z polymérov, nehrdzavejúcej ocele s hrúbkou 0,5–0,8 mm a z čiernej ocele s hrúbkou 1,5–2 mm. Prierez hotového uzla prechodu môže byť kruhový, oválny, štvorcový alebo obdĺžnikový. Konkrétny model sa vyberá v závislosti od typu strešného materiálu a parametrov ventilačnej rúry.

Hoci uzly prechodu zahraničnej výroby sa zvyčajne vyznačujú vysokou kvalitou, nie sú vždy prispôsobené miestnym klimatickým podmienkam, preto sa oplatí dôkladne si preštudovať ponuky domácich výrobcov.

Zvyčajne sa označujú nasledovne:

• písmená UP s indexom od 1 do 10 označujú konštrukciu bez kondenzačného krúžku a ventilu;
• indexami od 2 do 10 sú označené zariadenia s ručným ventilom, krúžok chýba;
• označenie UPZ sa prideľuje zariadeniam so špeciálnou plošinou pre ovládací mechanizmus ventilu, ktorý je súčasťou konštrukcie.

V príslušenstve hotových modelov uzlov prechodu sú súčasťou upevňovacie skrutky a matice, ktoré sa pripevňujú k dreveným konštrukciám, železobetónovým skružiam určeným na inštaláciu. Na tepelnú izoláciu sa úspešne používa minerálna vlna, ktorú sa odporúča chrániť vrstvou sklenej tkaniny.

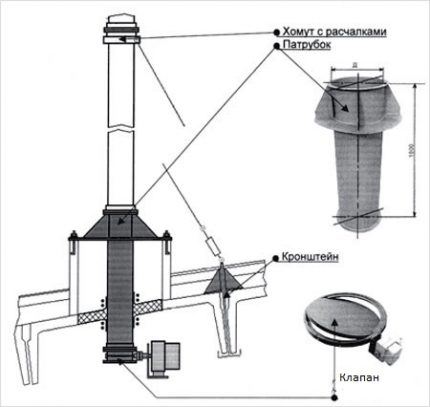

Ak je potrebné nainštalovať vetrací uzol s ochranným ventilom, treba venovať pozornosť určenej prípojke. K dolnému prírube tohto prvku musí byť pripevnený ventil. Horná príruba je určená na fixáciu polohy vzduchovodu. Ako upevňovací materiál pre lanká sa používajú svorky a konzoly.

Na dodatočnú ochranu vetracieho stúpača pred vlhkosťou je potrebné použiť sukňu. Zberač kondenzátu sa privarí k prípojke.

Je určený na odstránenie vlhkosti zo vzduchových hmôt, ktoré sa pohybujú vetracím kanálom. Na ovládanie ventilu sa používa mechanický uzol, ktorý je potrebné nainštalovať na určenú poličku.

Tento prvok by sa nemal inštalovať v blízkosti krúžku na zber kondenzátu, aby sa zachovala celistvosť všetkých prvkov priechodu. Typické modely uzlov sa zvyčajne montujú pred začiatkom strešných prác: najprv sa namontujú vzduchovody vetracieho systému, potom priechod a strecha sa položí až potom.

Po ukončení prác sa odporúča vykonať utesnenie všetkých spojov, vrátane miesta pripojenia prvkov uzla k strešnej krytine.

Na to je potrebné:

• očistiť povrchy rúry a strechy od nečistôt;
• zapáskovať spodnú časť vzduchovodu a priľahlý úsek strechy fóliovým papierom;
• vyplniť otvory tesniacim prostriedkom.

Tieto opatrenia pomôžu chrániť priechod pred vlhkosťou a vytvoriť dodatočnú tepelnú izoláciu konštrukcie.

S pravidlami montáže samotného vetracieho systému vás oboznámi nami odporúčaný článok, v ktorom sú podrobne rozobrané nuansy projektovania a organizácie.

Závery a užitočné video k téme

Video, ktoré demonštruje montáž uzla priechodu vetracej rúry cez strešný systém, umožňuje získať predstavu o špecifikách prác tohto typu:

Inštalácia tohto dôležitého prvku nie je príliš náročná. Je však potrebné presne dodržať požiadavky technológie montážnych prác, aby sa zabránilo zadržiavaniu vlhkosti na povrchu strechy a jej prenikaniu pod krytinu.
