Ako zariadiť vetracie kanály v súkromnom dome: pravidlá projektovania a návod na stavbu

Od správneho zriadenia vetrania závisí mikroklíma domu, ktorá má priamy vplyv na pohodu a komfort všetkých jeho obyvateľov. Kvalitne vybudované vetracie kanály v rodinnom dome zabezpečia stabilnú výmenu vzduchu. Vytvoria podmienky pre pravidelný prísun čerstvej dávky a nerušený odvod znečisteného vzduchu.

Ponúkame vám oboznámiť sa so špecifikami výstavby kanálového vetrania v nízkopodlažnom vidieckom objekte. Podrobne sme opísali technológiu zriadenia vetracieho systému, umiestnenia zariadenia, vedenia a upevnenia vetracích kanálov. Rozobrali sme v praxi overené možnosti zdokonalenia.

Predložené informácie sa opierajú o stavebné normy. S prihliadnutím na naše odporúčania si budete môcť samostatne vybudovať účinné vetranie. Pre názorné vnímanie sú k textu priložené schémy, fotografické návody a video inštrukcie.

Možnosti vetrania v rodinnom dome

Vetranie miestnosti je nevyhnutné na vytvorenie optimálnych podmienok pre život ľudí a existenciu predmetov nábytku a techniky, ktoré sa v dome nachádzajú.

Ak je v bytových domoch všetko už hotové odborníkmi, ktorí budovu postavili, pri výstavbe súkromnej nehnuteľnosti sa táto otázka často opomína.

Niekedy sa zriaďovanie vetracích kanálov považuje za zbytočnú stratu času a peňazí. Avšak sú povinnou súčasťou realizácie projektu, ktorá zabezpečuje priaznivé podmienky pre život a dlhú životnosť stavebných konštrukcií.

Toto je zásadne chybný názor. Zatuchnutý vzduch, spotené okná, nepríjemné pachy z kúpeľní a vône vyprážaného jedla spolu s dymom z varenia sa budú šíriť do všetkých miestností a dokonca aj do spálne. Bez správne navrhnutého a zostaveného vetracieho systému bude pohodlný život obyvateľov domu ohrozený.

Vetranie v rodinnom dome môže byť:

• prirodzené;
• mechanické;
• zmiešané.

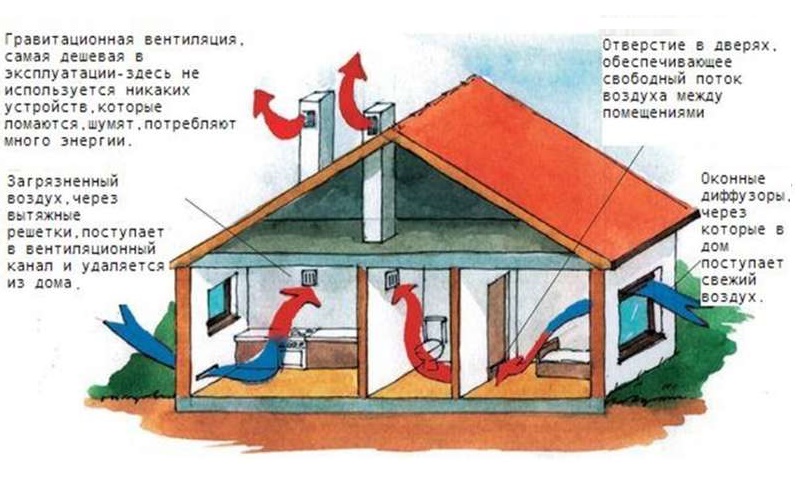

Prvý typ je založený na prirodzenom procese cirkulácie vzdušných hmôt. Žiadne mechanizmy na vháňanie vzduchu do domu sa nepoužívajú. Vzduch prichádza z ulice, prenikajúc cez okná s mikroventiláciou alebo prívodné ventily, umiestnené na najvhodnejších miestach.

V miestnostiach domu, v ktorých nie sú inštalované ventily, vzduch cirkuluje cez dverné otvory a cez štrbiny medzi dverami a podlahou.

Odpadový vzduch opúšťa dom tiež prirodzenou cestou cez ventilačné šachty, umiestnené v jednej zo stien domu (+)

Pri mechanickom type vetrania sa používajú ventilátory a špeciálne prívodné zariadenia. Potrebný objem čistého vzduchu je privádzaný do každej miestnosti budovy a odpadový vzduch je odvádzaný von. Je to zložitejší systém, používaný pre veľké vidiecke domy a chaty.

Zmiešaný variant vetrania predpokladá použitie prvého a druhého typu. Môže ísť o inštaláciu mechanických prívodných ventilov v kombinácii s prirodzeným odsávacím systémom odvodu vzduchu cez vetracie šachty v kúpeľni a kuchyni. Alebo naopak – prívod je prirodzený a na odvod sa používa mechanické zariadenie.

Mechanický systém vetrania s núteným pohybom vzduchu pozostáva zo zariadení, ktoré vyžadujú pravidelnú opravu alebo výmenu. Najčastejšie je potrebné meniť filtre (+).

Základné výhody prirodzeného typu:

• energetická nezávislosť;
• najlacnejšia cena;
• nevyžaduje opravu;
• minimálna údržba;
• dá sa zorganizovať vlastnými rukami.

Okrem pozitívnych momentov má tento typ vetrania výrazné mínusy. Ak by bolo všetko ideálne, ostatné možnosti usporiadania by sa jednoducho nepoužívali. Základné nevýhody – závislosť od teploty vzduchu a poveternostných podmienok, obmedzená oblasť obsluhy.

Inými slovami, pri prirodzenom vetraní v horúcom období roka možno zabudnúť na existenciu vetrania v dome

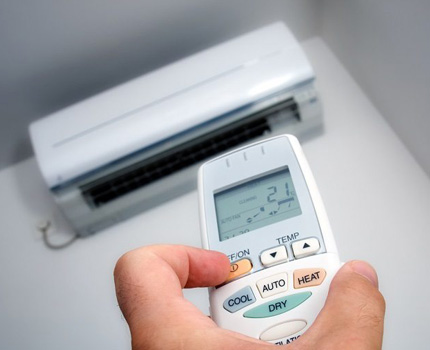

Mechanický systém je pohodlný na používanie, pretože môže obsluhovať akúkoľvek plochu domu/chaty a vôbec nezávisí od počasia. Navyše ho možno ovládať podľa vlastného uváženia pri zachovaní komfortného teplotného režimu v miestnostiach.

Mnohé systémy núteného vetrania, ktoré majú senzory na sledovanie stavu mikroklímy v miestnosti, sú ovládané pomocou diaľkového ovládania

Dodatočné možnosti ohrevu privádzaného vzduchu, ionizácie a zvlhčovania vzdušných más miestnosti a ďalšie je možné zabezpečiť inštaláciou príslušného zariadenia do ventilačného systému.

Hlavné nevýhody mechanického spôsobu vetrania:

• vyššia cena zariadenia;
• potreba opráv a pravidelnej výmeny jednotlivých častí systému;
• závislosť od dodávky elektriny;
• môže byť potrebná odborná inštalácia a nastavenie zariadenia.

Berúc do úvahy pozitívne a negatívne vlastnosti typov vetrania, pri vidieckych domoch a chatách sa najčastejšie používa zmiešaný typ. Je to ekonomicky opodstatnené a je možné ho vykonať svojpomocne.

Špecifiká výstavby vetrania v rodinnom dome

Vetranie v dome treba robiť správne. Ušetrí to majiteľa od neustálych drobných nepríjemností, ktoré v celkovom súčte môžu poriadne otráviť život celej rodine.

Obzvlášť aktuálna je otázka zriaďovania vetracích ciest v nových domoch postavených z parotesných stavebných materiálov s podobnou tepelnou izoláciou. Bez dobrej nútenej ventilácie tu nebude možné žiť.

O pravidlách navrhovania ventilačného systému pre vidiecky nízkopodlažný dom si môžete prečítať tu.

Pravidlá zriaďovania vetracích rúr

Správne vybudovaný ventilačný systém bude kvalitne plniť svoje funkcie a nespôsobí problémy majiteľovi domu. Preto je dôležité klásť vetracie kanály v dome pri zohľadnení pravidiel a odporúčaní.

Po prvé, rozmer odsávacieho vetracieho kanála v miestnosti by mal mať priemer najmenej 10x10 cm alebo 15x15 cm. Je lepšie použiť hotové rúry ako robiť kanály zo sadrokartónu – ušetríte čas na montáž a vzduch prúdi potrubím lepšie.

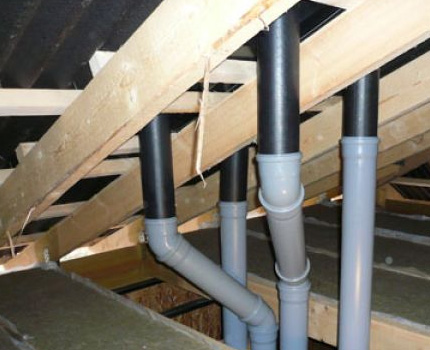

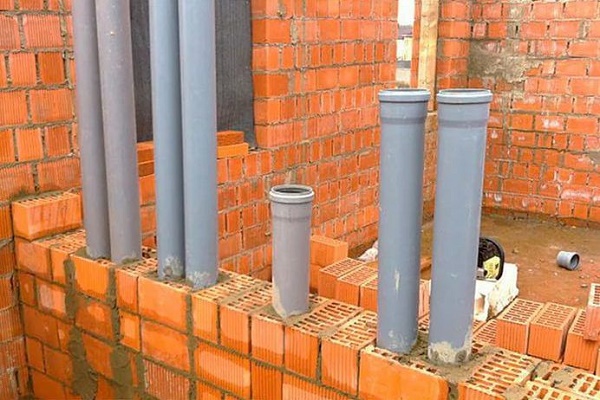

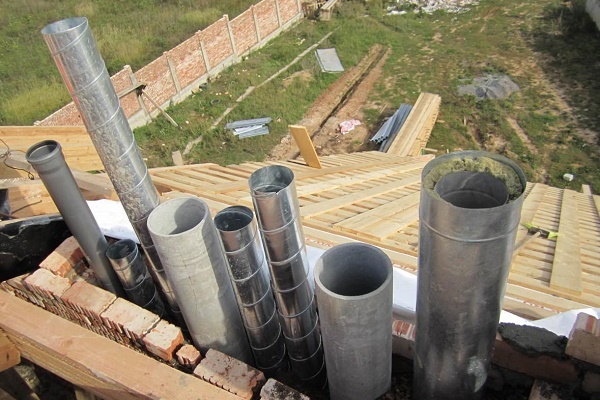

Na zriadenie vetracích kanálov sa používajú pozinkované kovové a plastové pevné alebo flexibilné rúry rôznych priemerov

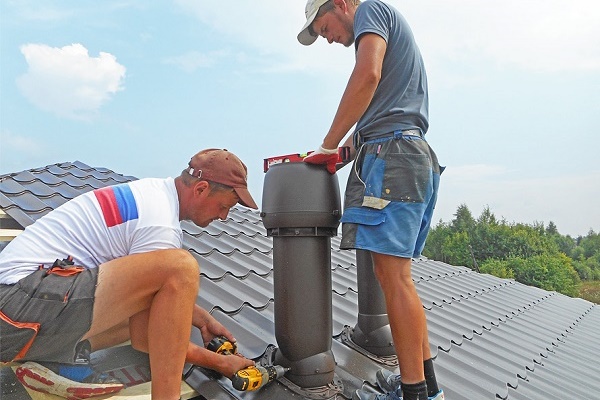

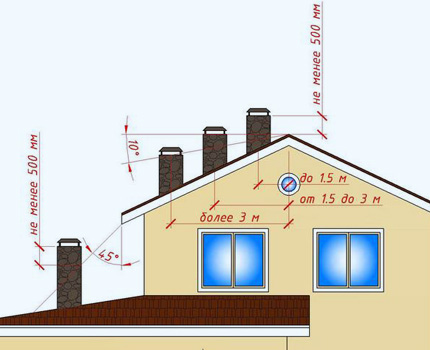

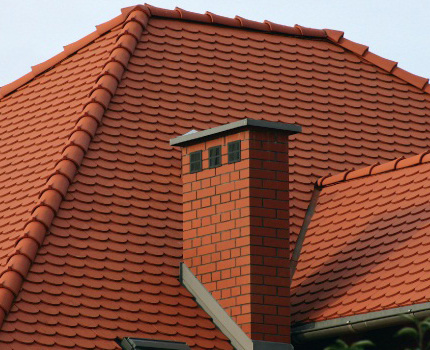

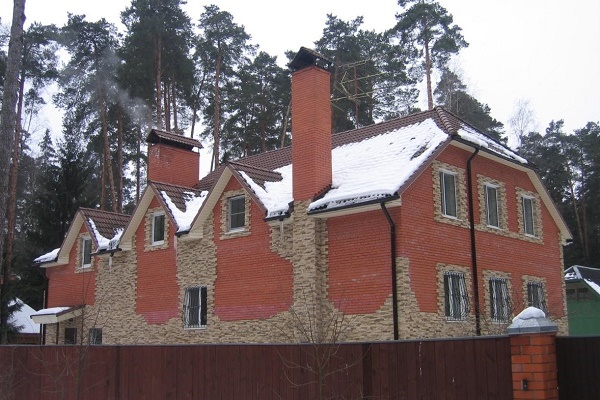

Po druhé, ventilačné rúry by mali vyčnievať nad strechu do určitej výšky v závislosti od ich umiestnenia. Dĺžka vertikálneho úseku vetracieho kanála by mala byť v priemere od 1,5 do 3 metrov. Ak rúry nezapadajú do celkového dizajnu domu, je možné použiť ventilačné vývody v streche.

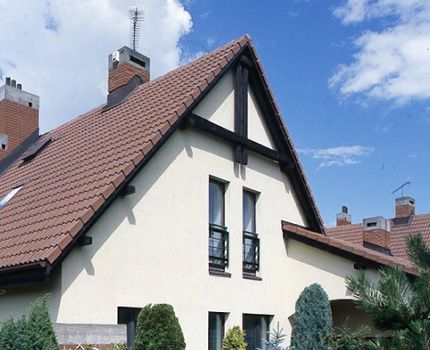

Výška prevýšenia vetracích kanálov nad úrovňou strechy sa považuje za rovnú výške komínov. Závisí od umiestnenia rúr voči hrebeňu. Je dôležité chrániť výstupný otvor mriežkou, aby vtáky a hmyz nevnikli do šachty.

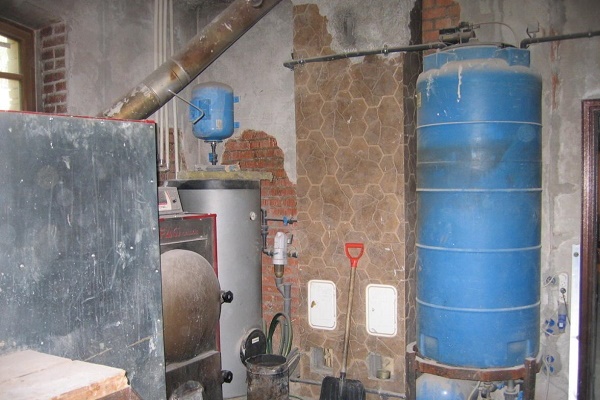

Po tretie, podľa noriem je potrebné zabezpečiť vetranie kotolne a miestnosti nad kotolňou. Pričom účel tejto miestnosti nie je dôležitý. Môže to byť pracovňa, knižnica, spálňa alebo obývačka.

Po štvrté, je dôležité rozlišovať pojmy komín a vetranie. V prvom prípade do kanála vstupujú splodiny horenia, v druhom odpadový vzduch z miestnosti. V žiadnom prípade nemožno tieto dva kanály spojiť do jedného. Je to hrubé porušenie.

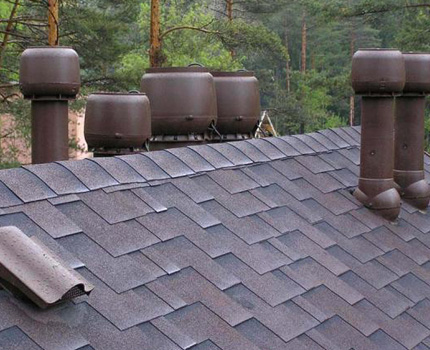

Ventilačné vývody dobre zapadajú do celkovej myšlienky dizajnu strechy. Je možné vybrať model, ktorý sa najviac hodí farbou.

Po piate, v kuchyni je potrebné zabezpečiť 2 samostatné vetracie kanály – pre digestor a pre prívod vzduchu. Druhou možnosťou je použiť špeciálnu mriežku, do ktorej sa pripája vzduchovod a má samostatný otvor na vstup vzduchu do miestnosti. Alebo dobrou alternatívou je okno s mikroventiláciou.

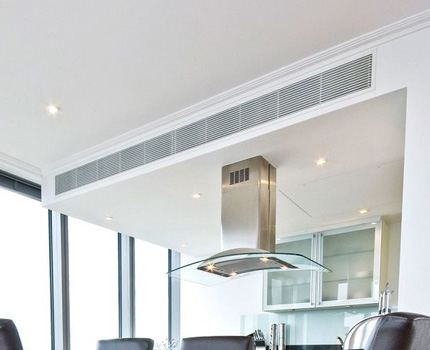

Premyslené dizajnové riešenia so stupňovitým stropom dokážu zamaskovať akýkoľvek ventilačný systém

Po šieste, ak sú v dome miestnosti určené na hospodárske účely – šatník, práčovňa, komora, umyvárňa a iného určenia, je potrebné v nich určite navrhnúť vetrací kanál. V takýchto miestnostiach nie sú okná, cez ktoré by mohol prúdiť vzduch.

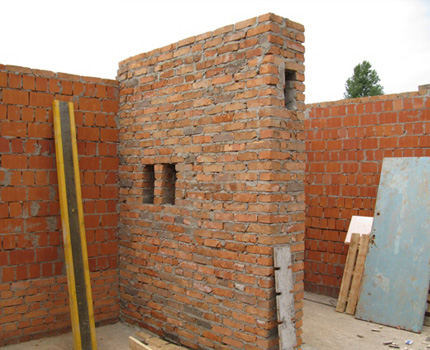

Po siedme, keď sa vetrací kanál ukladá do steny, je dôležité, aby nebola nosná. Ich umiestňovanie do vonkajších stien sa neodporúča – kvôli teplotným rozdielom sa tam bude vždy tvoriť kondenzát.

Pri zriaďovaní vetracieho kanála v stene by mali byť miestnosti ako kuchyňa, kúpeľňa, WC, kotolňa vedľa seba

Ôsme pravidlo – drevené konštrukcie stropu a strechy by nemali priliehať alebo sa dotýkať kamenného alebo tehlového vetracieho kanála. Pre drevo môže byť takéto susedstvo škodlivé.

Deviate pravidlo – je nežiaduce používať ako prívodný ventil len samotnú vetračku. Nie je to najlepšie riešenie. Bolesť nosohltanu ráno, pri prudkej zmene počasia cez noc, bude zabezpečená majiteľovi domu, ktorý spal s otvorenou vetračkou. Toto je obzvlášť aktuálne v jesennom a jarnom období.

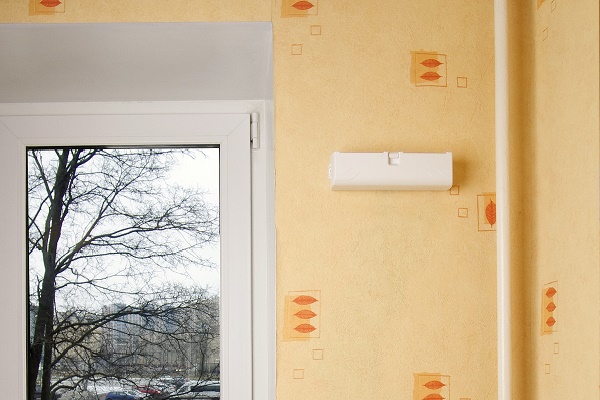

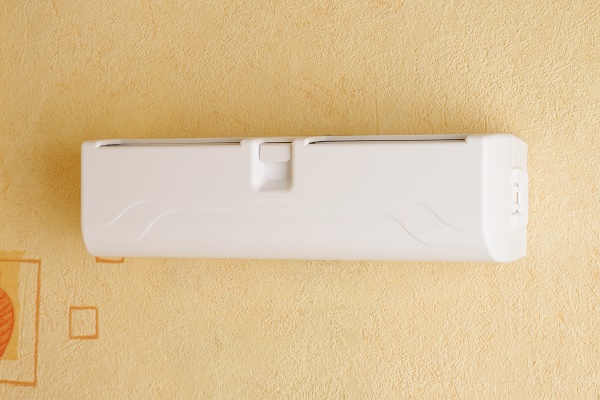

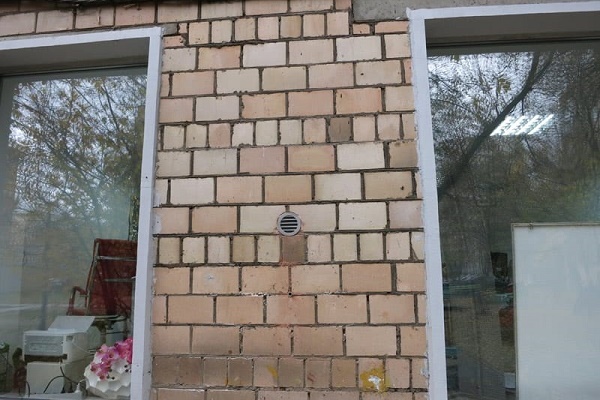

Desiate pravidlo – keď nie je možné urobiť vetracie kanály v miestnosti, možno nainštalovať prívodný ventil vyvŕtaním priechodného otvoru v stene. A hore pod samotným stropom vyvŕtať otvor pre inštaláciu odsávacieho ventilu. Táto možnosť vetrania miestnosti dokáže zabezpečiť čerstvý vzduch pre miestnosť a jej obyvateľov.

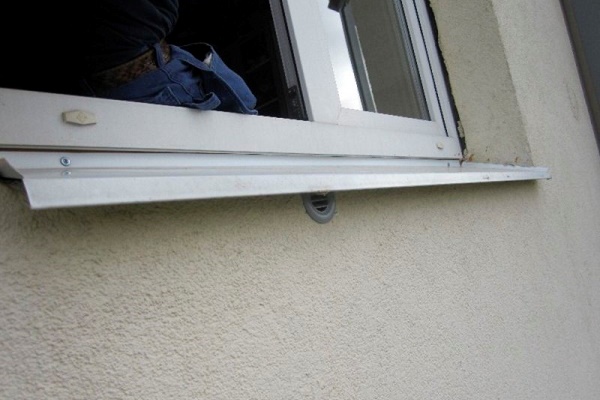

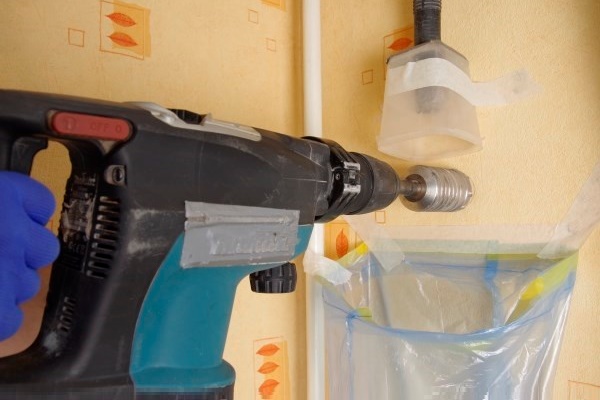

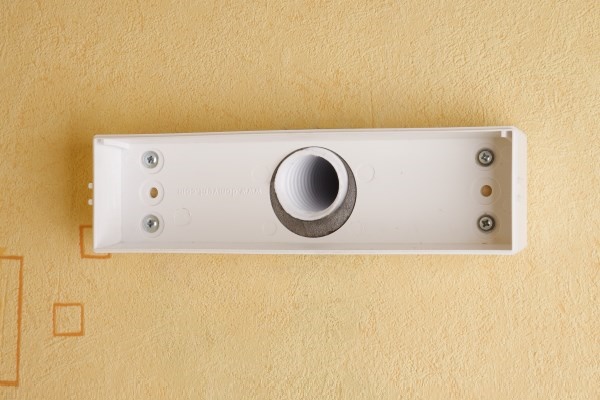

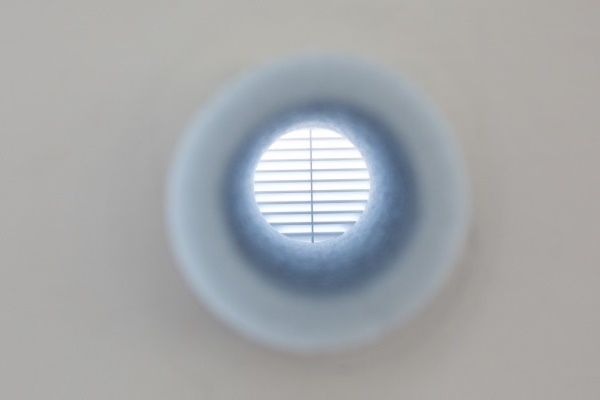

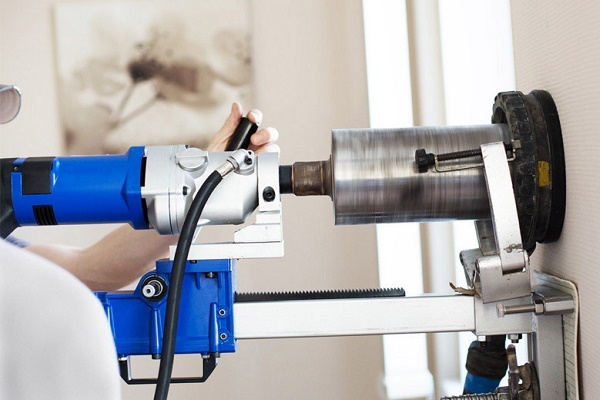

Proces inštalácie stenového prívodného ventilu je jednoduchý na vykonanie:

Navyše je dôležité zohľadniť umiestnenie rodinného domu a priľahlé územie. Otvory je správne robiť vo výške 1–2 metrov, aby sa prašný vzduch nedostal do domu. Ak sa dom nachádza v blízkosti cesty, potom na tejto časti domu vôbec nie je potrebné inštalovať prívodné ventily.

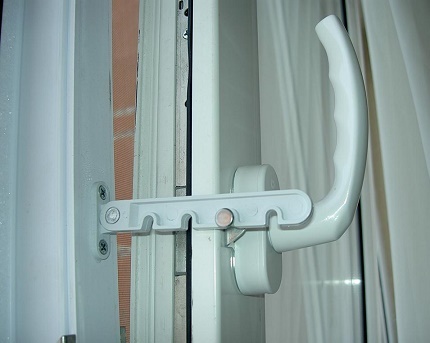

Dobrým variantom pre vybavenie prívodného systému sú okná s mikrovetraním. Pri prechode komorou sa vzduch mierne ohreje.

Zosilnenie vetrania inštaláciou prívodného zariadenia

Ak sa pri projektovaní domu nevenovala dostatočná pozornosť vetraciemu systému, ak sa dom rekonštruoval s použitím plastových stavebných materiálov a obkladov, stačí systém modernizovať. Na riešenie tohto problému existuje niekoľko ciest, napríklad inštalácia stenového ventilu alebo ventilátorov do vzduchovodov.

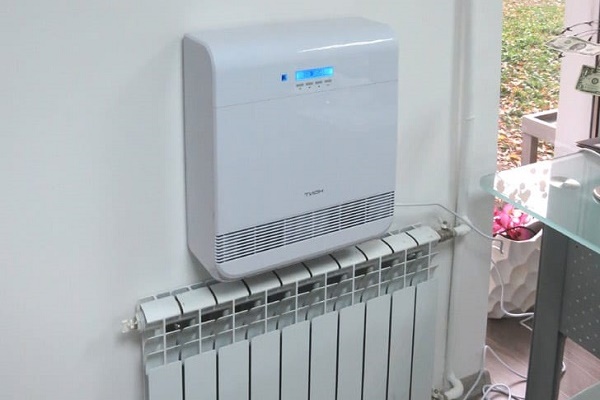

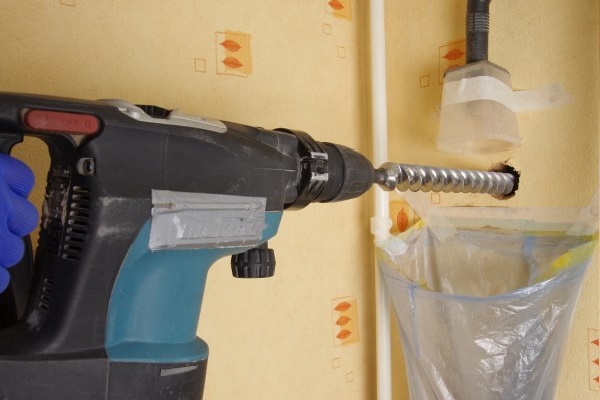

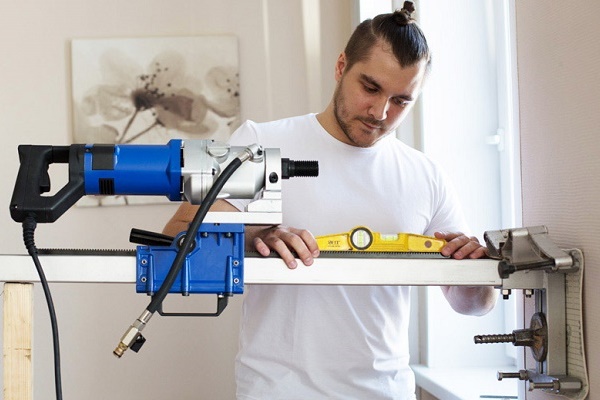

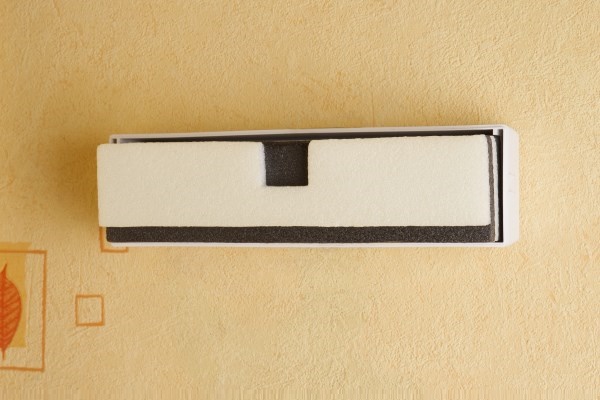

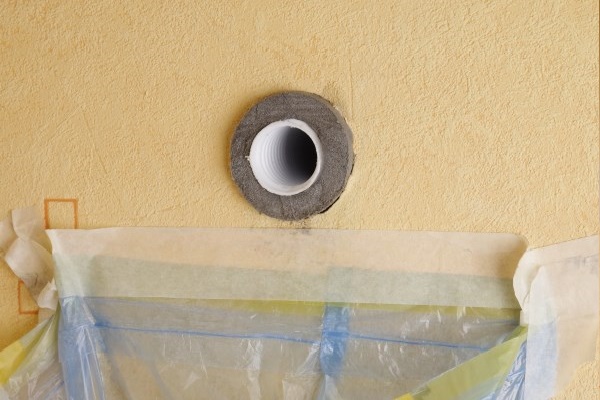

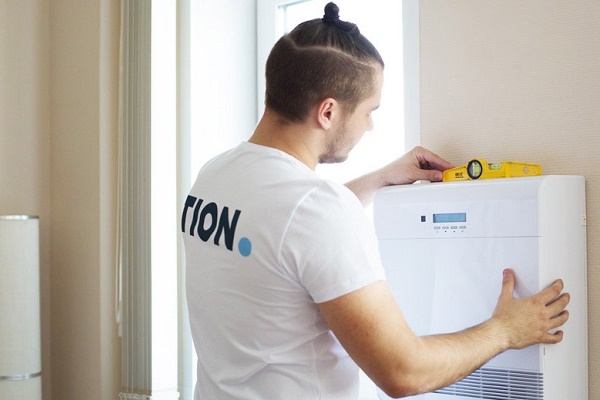

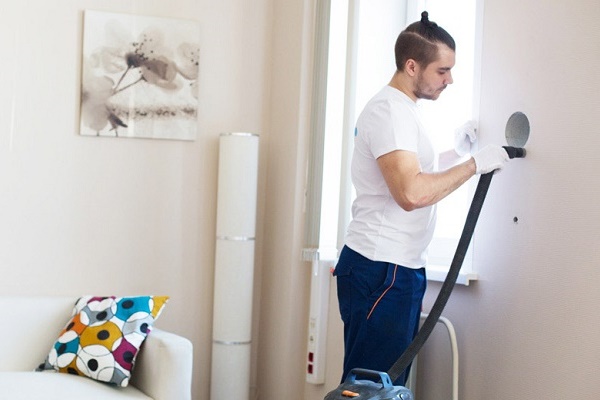

V nami ponúkanom fotopríklade sa vykonáva montáž kompaktného prívodného vetrania s briezerom, ktorý čistí a ohrieva prúd vzduchu a ovláda sa zo smartfónu:

Výber optimálneho vetracieho systému

Každý dom je jedinečný. A ventilačný systém vhodný pre konkrétny prípad sa bude líšiť. Pri výbere systému hrá veľkú úlohu plocha domu, počet poschodí, materiály stien a strechy. Treba tiež brať do úvahy sumu vyčlenenú na tento účel.

Čím väčšia je plocha domu a čím vzduchotesnejšie materiály boli použité pri jeho stavbe, tým zložitejší systém bude potrebný. Ďalším momentom sú dodatočné možnosti klimatizácie. Od tohto parametra priamo závisí cena vetrania.

Zriadenie samotných vetracích kanálov nie je drahé – môžete vybrať lacné rúry, ventily, mriežky a doplnkové diely potrebné na montáž

Čím viac funkcií bude ventilačný systém vykonávať, tým bude drahší. Pri skromnom rozpočte sa však bez dodatočných možností zaobídete – prísun čerstvého vzduchu do domu na tom nezávisí.

Podrobne o výbere typu ventilačného systému si môžete prečítať v inom populárnom článku našej stránky.

Na zabezpečenie prívodu vzduchu sa používajú:

• okná s mikroventiláciou;
• drevené okná. Majú prirodzenú mikroventiláciu, ktorá zabezpečuje prísun čerstvého vzduchu zvonku;
• prívodný ventil.

Prívodné ventily môžu mať rôzne tvary a veľkosti. Materiály, z ktorých sa vyrábajú, sú kov a plast. Čo sa týka mikroventilácie v oknách, tento variant je najpohodlnejší – nebudete musieť dodatočne robiť otvory v stenách a kupovať ventily.

Na odstránenie vzduchu z miestnosti rodinného domu sa používajú vetracie šachty v stene alebo sa ukladajú samostatné vzduchovody v kuchyni, špajzi, kotolni a sociálnom zariadení. Do takýchto kanálov je vhodné inštalovať ventilátor, ktorý bude nútene odstraňovať z miestnosti znečistený vzduch.

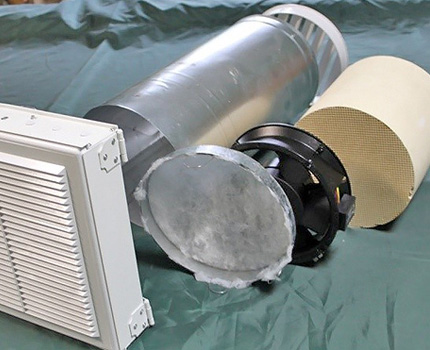

V systémoch mechanického vetrania sa používajú filtre, ktoré je potrebné pravidelne meniť. Ich životnosť je uvedená v pokynoch výrobcu.

Ak je plocha domu malá, stačí nainštalovať okná s mikroventiláciou, digestor v kuchyni a vetracie kanály z kotolne a kúpeľne. Takýto, na prvý pohľad skromný systém, si celkom poradí s vetraním všetkých miestností vidieckeho domu.

Kedy je potrebné prizvať odborníkov?

Pri zriaďovaní vetracích kanálov v rodinnom dome môžete ísť dvoma spôsobmi:

• pozvať odborníkov, ktorí všetko vykonajú na kľúč;
• vyriešiť všetky otázky samostatne a vykonať práce vlastnými silami.

Každá z možností je vhodná pre konkrétne podmienky. Všetky možnosti úpravy systému vetracích potrubí možno podmienečne rozdeliť na tradičné a najnovšie hotové systémy. V prvom prípade je potrebné vyberať zariadenie na základe výpočtov. Tu nemožno zabúdať na najmenšie detaily, ktoré sa pri montáži systému zídu.

V druhom prípade ide o komplexné riešenie od určitého výrobcu. Napríklad nemecký ventilačný systém Selfwind, ktorý sa kupuje ako hotová súprava pre určitú plochu domu. Všetky komponenty potrebné na montáž sú vybrané. Samotný systém pripomína kolektorový vykurovací systém, len množstvo malých rúrok obopína celý dom zvnútra.

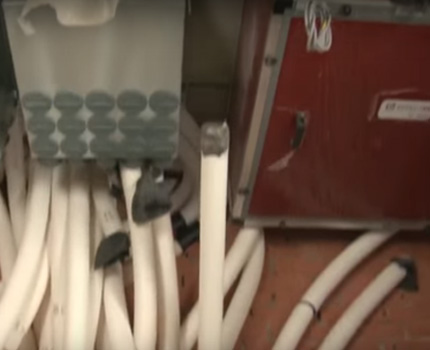

Tieto flexibilné plastové vzduchovody s priemerom 75 mm alebo 50 mm sa sťahujú do kolektora. Zalievajú sa betónovou mazaninou na podlahe a tie úseky, ktoré prechádzajú celým domom ako krvný obeh, sú majstrovsky maskované dizajnérmi.

V budúcnosti táto technológia zabezpečuje ideálnu mikroklímu v každej miestnosti s možnosťou regulácie vlhkosti, teploty a ďalších parametrov

Ak sa zvolí takýto zložitý ventilačný systém, ktorý stojí nejeden tisíc dolárov pre vidiecky dom s rozlohou 800 m² a viac, potom nemá zmysel šetriť na inštalácii. Navyše na usporiadanie takejto ventilácie bude potrebné veľa času.

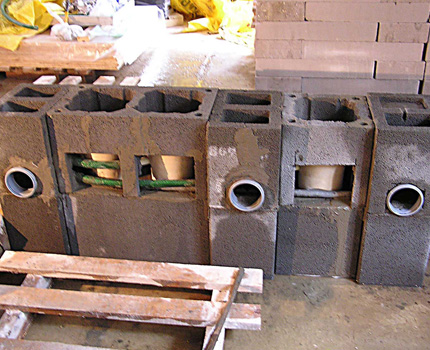

Pri stavbe domu vlastnými rukami „od nuly“ nie je problém vyložiť z tehál vetracie šachty a zabezpečiť otvory na inštaláciu prívodných ventilov. Neskôr sú všetky časti prirodzeného vetracieho systému upravené špeciálnymi ventilmi a v prípade potreby odsávačmi. Táto možnosť je aktuálna pre domy s rozlohou do 250-300 m².

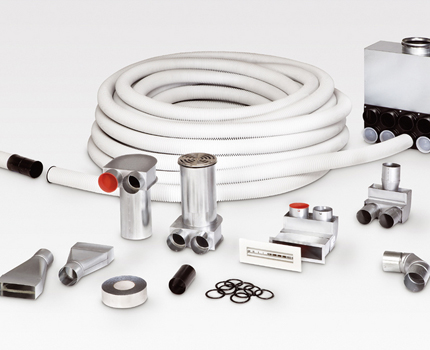

Zložité a nákladné systémy polymérových vetracích kanálov sú vybavené všetkými potrebnými dielmi na inštaláciu

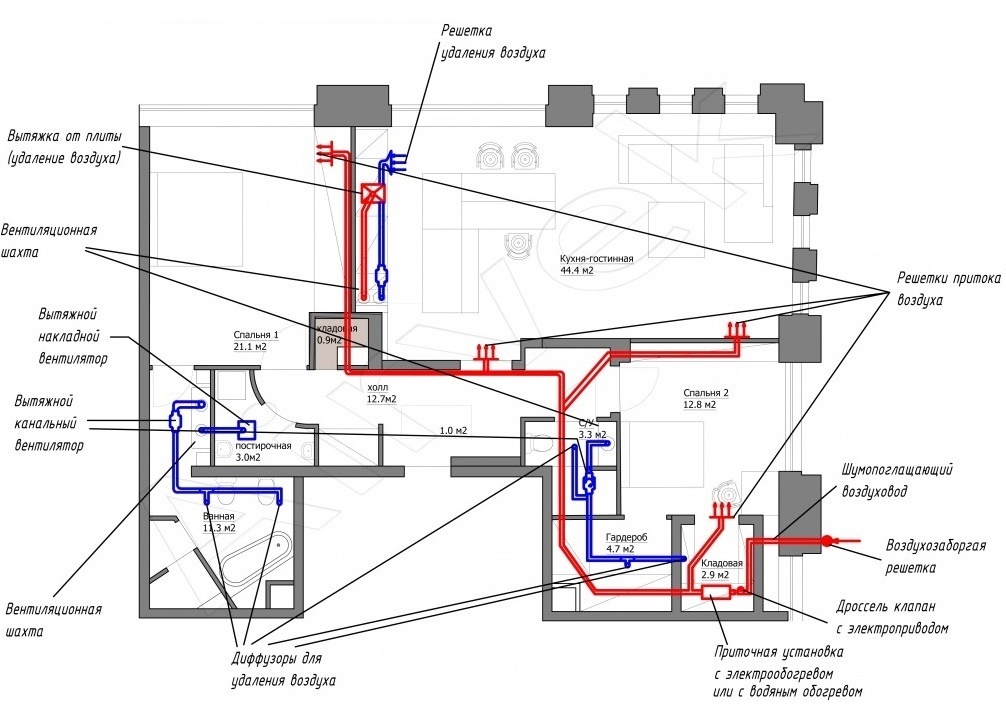

Zostavenie schémy vetrania pre dom

Schéma vetrania sa zostavuje pred začatím stavby domu alebo pred začatím generálnej opravy. Ak ide o prvú možnosť, na usporiadanie vetracích šácht sa vyberajú vnútorné steny domu, ktoré oddeľujú kotolňu, kuchyňu, kúpeľňu a WC. Práve tieto miestnosti najviac potrebujú vetranie.

Aby bolo všetko správne usporiadané a nainštalované zariadenie, je potrebné vziať plán domu. Ak je dvoj- alebo trojpodlažný, bude potrebný plán každej úrovne (+)

Na schéme je potrebné vyznačiť vetracie kanály prívodného a odvádzaného vzduchu, ktoré budú prechádzať miestnosťami. Musí sa určite uviesť, kde budú umiestnené prívodné ventily, ventilátory, rekuperátory a ďalšie zariadenia, ktoré sú súčasťou zvoleného vetracieho systému.

Na základe zostavenej schémy je potrebné vypočítať výkon zariadení pre každú miestnosť a zvoliť priemery vetracích rúr.

Ďalším dôležitým bodom je potrebné zohľadniť potrebu čerstvého vzduchu v každej miestnosti v m³.

Podľa noriem je potrebné zabezpečiť rôznym miestnostiam rôzne množstvo čerstvého vzduchu za hodinu:

• pre kuchyňu – 60 m³ pri elektrickom sporáku a 90 m³ pri plynovom;
• pre kúpeľne – 25 m³ za hodinu;
• pri kombinovaných kúpeľniach – 50 m³;
• pre pracovne, detské izby, obývacie izby – 3 m³ na 1 m² plochy.

Pre kotolne je potrebné viesť samostatný vetrací kanál. S ohľadom na normy je potrebné vypočítať potrebu čerstvého vzduchu a zvoliť zodpovedajúci výkon zariadenia, ktoré je schopné zabezpečiť požadovanú rýchlosť pohybu vzduchu. Okrem toho je dôležité urobiť rezervu 30%, aby systém nepracoval na hranici svojich možností.

Technológia kladenia vetracích kanálov

Keď existuje plán usporiadania vetracieho systému v dome, zostáva ho už len uviesť do života. Na tento účel sa zakúpia všetky súčasti budúceho systému uvedené v predtým zostavenej schéme. Každý dom bude mať svoje špecifiká.

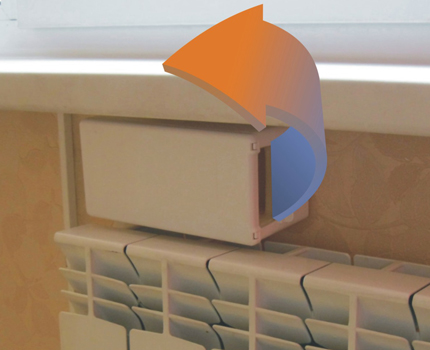

Pre prirodzený prívod vzduchu do domu by ste mali dať okná s mikroventiláciou alebo nástenné ventily

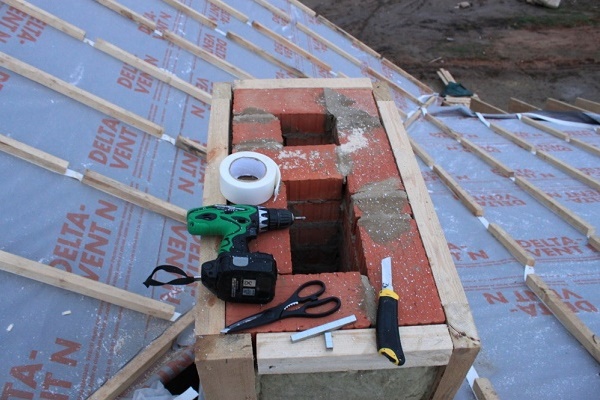

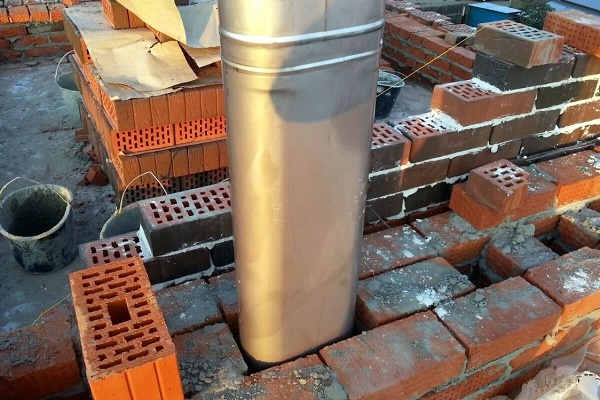

Pri zriaďovaní systému prirodzeného typu sa najprv v stene vykladajú vetracie šachty – samostatne pre kuchyňu, kotolňu, sanitárne miestnosti alebo miestnosti kúpeľne a WC. Potom sa inštalujú dekoratívne mriežky. Aby tieto kanály plnili svoju úlohu, nesmiete zabudnúť na prípustnú výšku nad úrovňou strechy.

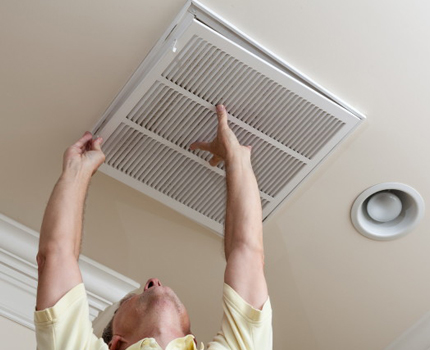

Ako variant je možné dať stropné mriežky do miestností, ak je v podkroví vybavené okno pre voľnú cirkuláciu vzduchu

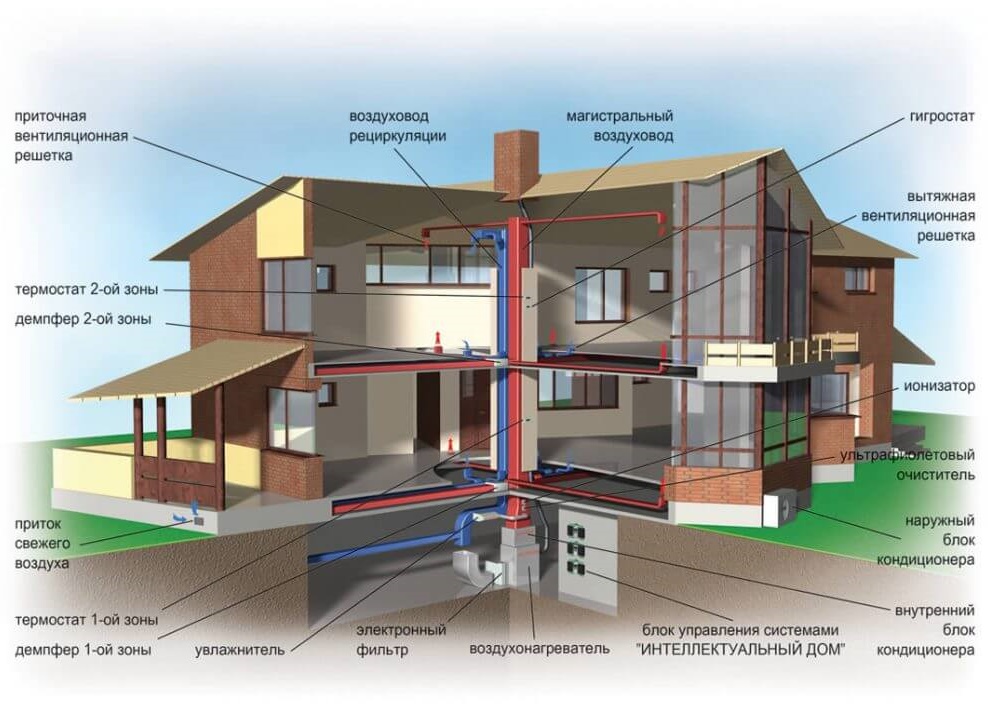

Ak je potrebné zriadiť mechanický alebo zmiešaný typ vetrania v dome, je potrebné urobiť rozvody vetracích rúr. Na tento účel sa využíva podkrovný priestor. Ak takáto možnosť nie je, vetracie kanály sa zriaďujú pod stropom domu. Potom ich bude potrebné maskovať akýmkoľvek vhodným spôsobom.

Prívodné a výfukové otvory vo vetracích rúrach sú vybavené distribútormi vzduchu. Príjmové a výfukové zariadenia je v prípade potreby možné vybaviť systémom elektrického ohrevu. V prípade potreby by sa mali nainštalovať spätné ventily, pričom sa spoje dôkladne ošetria tesniacou hmotou.

Ventilačné rúry sa upevňujú pomocou objímok alebo iných upevňovacích prvkov, ktoré sú na to určené. Všetky spoje sa dôkladne utesnia. To bude v budúcnosti zárukou vynikajúcej prevádzky celého systému.

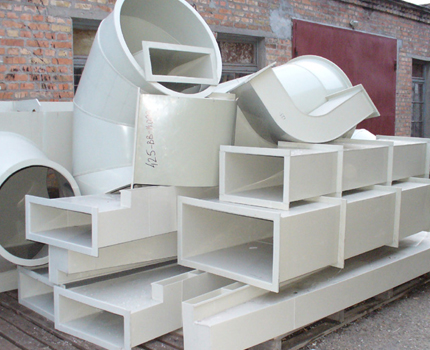

Je možné použiť rúry s obdĺžnikovým alebo kruhovým prierezom. Priemer vetracích rúr sa volí podľa výpočtov.

Ventilátory sa montujú podľa priloženého návodu. Ak sa plánuje inštalácia zložitých systémov, zariadenie sa inštaluje podľa odporúčania výrobcu. V opačnom prípade môžete stratiť nárok na záručný servis.

Dôsledky chýb v zriadení

Ak je ventilačný systém správne navrhnutý, mikroklíma v každej miestnosti domu bude komfortná bez ohľadu na celkovú plochu a počet obyvateľov. Majitelia chát a domov na trvalé bývanie sa však často stretávajú s rôznymi nepríjemnosťami. Je to spôsobené nesprávnou cirkuláciou vzduchu.

Problémy, s ktorými sa stretáva majiteľ domu bez vetrania:

• okná plačú;
• výpary a dym z kuchyne sa dostávajú do obytných miestností;
• pleseň v kúpeľni;
• nepríjemný zápach vo všetkých miestnostiach domu;
• ak je kotolňa plynová, plynári ju neprevezmú bez správneho usporiadania vetracích kanálov.

Kombinácia všetkého tohto vedie k tomu, že sa obyvatelia cítia nepríjemne. Nedostatok čerstvého vzduchu môže spôsobiť bolesti hlavy, zvýšenú podráždenosť a zlú náladu. Nepríjemné pachy z kúpeľní a kuchyne tiež narúšajú pohodlný život všetkých obyvateľov domu.

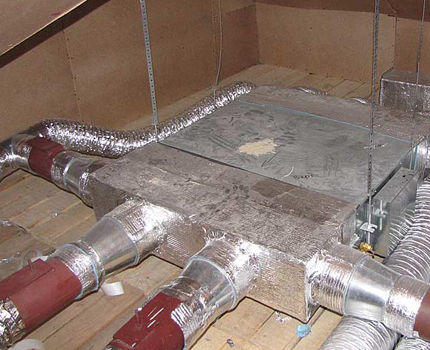

Rozvod vetracích rúr na povale je najpohodlnejším riešením. Platí to za predpokladu, že je tam voľné miesto.

Ďalším nepríjemným javom, ktorý vzniká pri nesprávnom usporiadaní vetracích kanálov, je prevrátenie vetrania. K tomu dochádza, keď cez kanál vzduchovodu namiesto teplého vzduchu z miestnosti, ktorý by mal odchádzať, začne prúdiť studený vonkajší vzduch.

S týmto problémom treba bojovať. Žiadny vykurovací systém totiž nedokáže zvládnuť takéto straty tepla. V doslovnom zmysle slova budú peniaze majiteľa doslova unikať do vetracej rúry.

Aby k tomu nedošlo, normy stanovujú, že vetrací kanál odvádzajúci odpadový vzduch z miestností musí na streche vyústiť do výšky najmenej 2-3 metre.

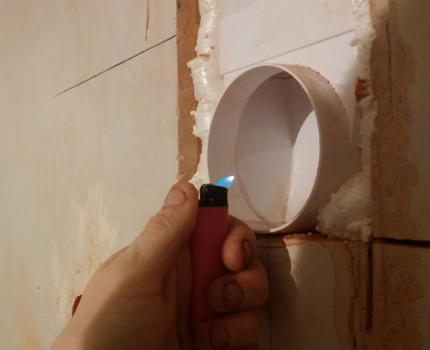

Často sa stáva, že majiteľ nevie, cez ktorú konkrétnu odvádzaciu rúru dochádza k prívodu. Na zistenie úniku teplého vzduchu môžete použiť jednoduchý spôsob. Stačí vziať zapálenú sviečku a prejsť všetky miestnosti pričom si všímať, ako sa plameň správa pri miestach, kde vzduch z miestnosti vychádza.

Namiesto zapálenej sviečky môžete použiť akýkoľvek iný malý zdroj otvoreného ohňa. Napríklad vreckový zapaľovač.

Ak plameň sviečky vtiahne, všetko je v poriadku. Ak ho však vyfúkne do miestnosti, znamená to, že bol zistený zdroj neoprávneného prívodu vonkajšieho vzduchu a bude potrebné sa s ním vysporiadať prijatím vhodných opatrení na odstránenie problému.

Závery a užitočné video k téme

Video č. 1. O usporiadaní prirodzeného vetrania v rodinnom dome:

Video č. 2. Názorná pomôcka o účele a použití tehlového vetracieho kanála vo vidieckom dome:

Video č. 3. Ako správne urobiť murovanie vetracích kanálov z plnej tehly:

Video č. 4. Podrobné odporúčania o pravidlách zriaďovania vetrania v rodinnom dome:

Video č. 5. O systéme vetracích kanálov vyrobených z flexibilných plastových rúrok v záhradnom dome:

Po preštudovaní vlastností výberu ventilačného systému si môžete vybrať najvhodnejšiu možnosť pre svoj rodinný dom. A či sa oplatí vybaviť vetracie kanály svojpomocne alebo radšej pozvať tím odborníkov, úplne závisí od zložitosti zvoleného systému, rozlohy domu a osobných zručností.

Ak máte návrhy alebo zaujímavé informácie o usporiadaní vetracích kanálov, viete, ako efektívne modernizovať vetranie, napíšte, prosím, komentáre. Na ich umiestnenie je za textom článku k dispozícii blok. Tu môžete tiež klásť otázky a upozorniť na nedostatky.
