Ako vybrať a nainštalovať ventilátor do kúpeľne + ako pripojiť ventilátor k vypínaču

Zariadenie núteného vetrania – jeden zo spôsobov zabezpečenia komfortnej mikroklímy v rodinnom dome alebo mestskom byte. Jednoduchšie zariadenia – ventilátory – boli časom vytlačené split systémami a klimatizáciami, ale zachovali si svoju aktuálnosť v kúpeľni alebo na WC.

Pokúsme sa spoločne zistiť, ako vybrať a nainštalovať ventilátor do kúpeľne pre čo najefektívnejšie čistenie a odvod vzduchu.

Dôvody inštalácie domáceho ventilátora

Maximálne zvýšená úroveň vlhkosti v dome je práve v kúpeľni alebo v kombinovanej WC – tam, kde sa aktívne a vo veľkom množstve používa voda. Malé rozmery miestnosti, špecifiká obloženia stien, prudká zmena teploty vzduchu sú ďalšími faktormi, pri ktorých je vysoká vlhkosť najnebezpečnejšia.

Objavuje sa riziko šírenia plesní a húb – nepríjemných mikroorganizmov, ktoré tvoria kolónie a sú silnými alergénmi.

Aj keď má kúpeľňa veľkú plochu a okno (priamy výstup pre prirodzené vetranie), zariadenie na odsávanie použitého vzduchu môže byť potrebné v zime, keď je otváranie okien v miestnosti počas vodných procedúr riskantné.

Vznik čiernych bodiek v škárach medzi dlaždicami alebo nestíhajúci vyschnúť kondenzát na zrkadlách, sanitárnej technike a potrubiach – prvé príznaky toho, že systém prirodzeného vetrania je narušený. Príčinou môže byť nedostatok prívodu čerstvého vzduchu cez okenné otvory (rámy, vetráky, špeciálne otvory pod oknom).

V rodinnom dome môžu vzniknúť problémy kvôli nepremyslenému usporiadaniu vetracích kanálov alebo prívodných ventilov v stenách.

Správne vybavené vetranie – to nie je len ochrana zdravia pred prechladnutím a alergiami, ale aj predĺženie životnosti elektroinštalácie, sanitárnej techniky, nábytku, obloženia stien.

Najjednoduchším riešením na zabezpečenie nútenej cirkulácie vzduchu v kúpeľni je inštalácia ventilátora. Moderné prístroje majú atraktívny jednoduchý dizajn a pohodlné ovládanie, majú nízku hlučnosť a výkon dostatočný na vytvorenie príjemnej atmosféry. Ak máte skúsenosti s elektroinštaláciou, ventilátor si môžete vybrať a nainštalovať sami.

Kritériá výberu vhodného zariadenia

Ak si chcete kúpiť dobrý ventilátor, môžete jednoducho navštíviť supermarket a získať všetky tajomstvá od predavača-poradcu. Nemali by ste však 100% spoliehať na čestné a dôveryhodné informácie, pretože jednou z úloh predajcu je často predaj preležaného alebo najdrahšieho tovaru. Najlepšie je však začať štúdiom rebríčka najlepších zariadení, potom je potrebné dôkladne preštudovať dôležité aspekty nadchádzajúceho nákupu.

Druhy ventilátorov pre domáce použitie

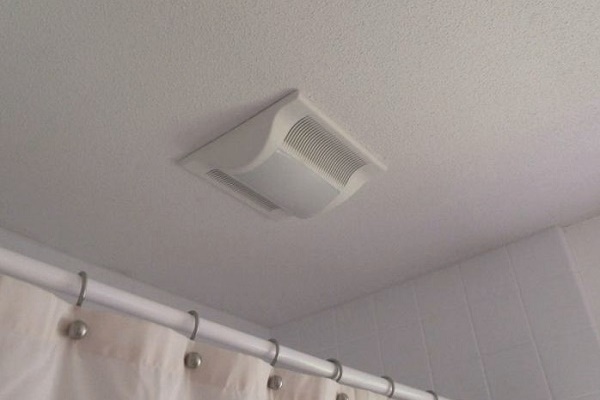

Na rozdiel od priemyselných agregátov sú domáce spotrebiče malé, majú nižší výkon a vyzerajú menej industriálne. Zvyčajne sa používajú stacionárne zariadenia na odsávacie vetranie, zabudované do steny alebo stropu (mobilné prenosné systémy sa používajú na stavbách, v dielňach atď.).

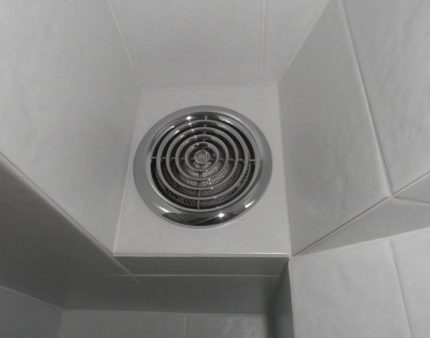

Zariadenia do kúpeľne majú malú oblasť pokrytia. Je o niečo väčšia ako u bodových zariadení (napríklad kuchynských digestorov umiestnených nad sporákom) a oveľa menšia ako u systémov všeobecnej výmeny vzduchu pre obsluhu dielní, hangárov, bazénov atď.

Podľa spôsobu nasávania vzduchu a konštrukcie sa domáce ventilátory delia na dva typy:

• axiálne, umiestnené vo valcovom telese a vybavené lopatkami, ktoré zachytávajú a posúvajú vzduch rovnobežne s osou;
• radiálne, používané na zmenu smeru prúdenia vzduchu z axiálneho na radiálny pri prechode cez obežné koleso zariadenia.

Prvý typ je oveľa žiadanejší kvôli jednoduchosti konštrukcie a inštalácie v obytných priestoroch.

Podľa miesta a spôsobu montáže sa tiež rozlišujú dve skupiny:

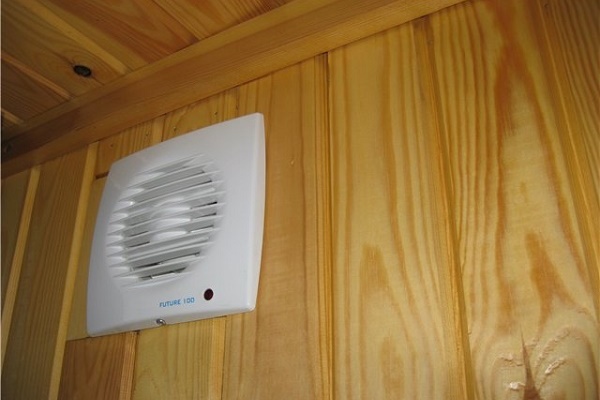

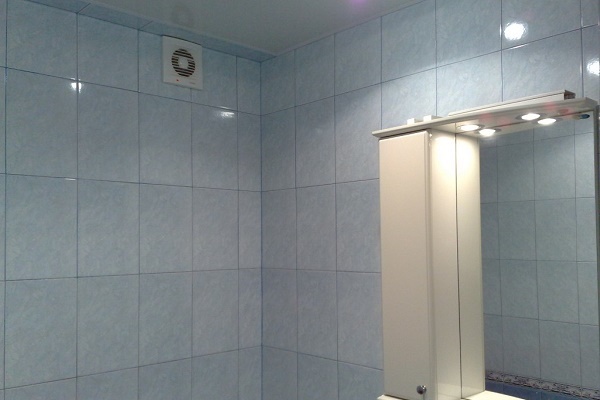

• nadstavné, ktoré majú štvorcový alebo kruhový tvar, montujú sa do otvoru vetracieho kanála (častejšie na stenu pod stropom);
• kanálové, výkonnejšie a tichšie, ktoré sa umiestňujú do vnútra vzduchovodov.

Pre mestský byt je vhodná iba prvá kategória, ale pre rodinné domy existujú varianty.

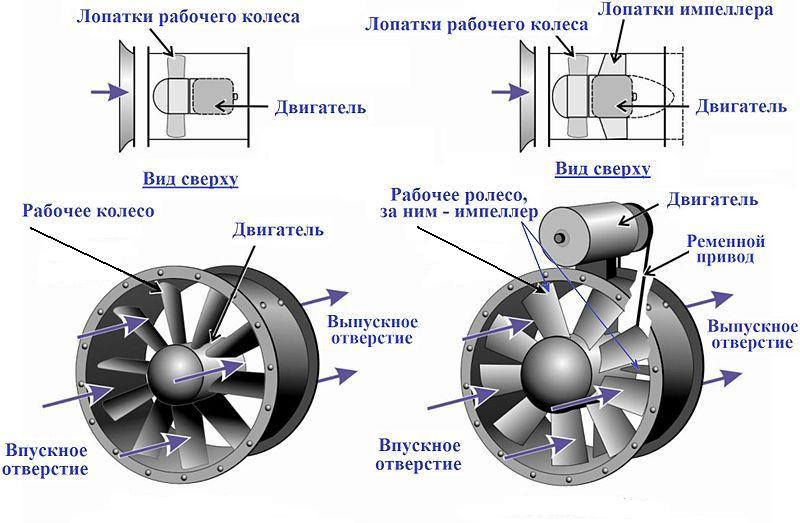

Konštrukcie kanálových ventilátorov: vľavo – prístroj bežného typu, vpravo – zariadenie so stláčaním prúdenia, ktorého charakteristickým znakom je prítomnosť impelera.

Pri výbere ventilátora do kúpeľne sa často orientujú výlučne na dizajn. Vzhľad je dôležitý, ale bez vhodných technických vlastností prístroj nezvládne úlohu, ktorá mu bola uložená. Pozrime sa na parametre, ktoré hrajú rozhodujúcu úlohu pri nákupe.

Technické charakteristiky zariadení pre kúpeľňu

Ventilátor má oveľa menej nuancií ako chladnička alebo práčka, avšak pre pohodlné bývanie je dôležitá každá charakteristika:

• výkon zariadenia, ktorý odráža rýchlosť a objem výmeny vzduchu v miestnosti;
• hladina hluku;
• bezpečnosť (ochrana proti vlhkosti).

Výkon je povinne uvedený v technickom popise zariadenia. Priemerné hodnoty sú v rozmedzí 50-250 m³/h.

Hodnoty produkovaného hluku sa pohybujú od 25 do 50 dB. Čím nižšie je číslo hladiny hluku, tým tichšie ventilátor pracuje, a teda tým pokojnejšie je prostredie v dome. Ideálne sú parametre 25-30 dB. Sú nevyhnutné, ak zariadenie pracuje v nočnom režime.

Opatrne pristupujte k výberu výkonných modelov, u ktorých hladina hluku dosahuje maximum. V našom ďalšom materiáli je rebríček najlepších tichých ventilátorov do kúpeľne, odporúčame vám sa s ním oboznámiť.

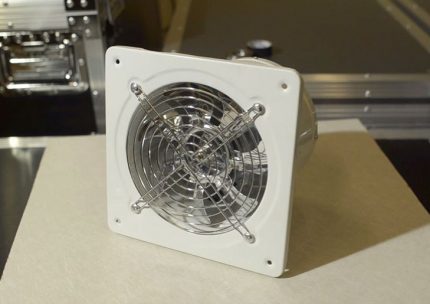

Výkonný a odolný kovový ventilátor PRO-150 s výkonom 730 m³/h (počet otáčok – 2800 za minútu), ale s vysokou hladinou hluku – 48 dB.

Ventilátor patrí medzi elektrické zariadenia, preto je dôležitý aj stupeň ochrany. Do kúpeľne je vhodné zariadenie s označením IP 44 a IP 45.

Výpočet výkonu podľa vzorca

Nájsť výkon zariadenia nie je ťažké – je uvedený v dokumentácii, ale ako zistiť, či je ventilátor s takýmito vlastnosťami vhodný pre vašu kúpeľňu? Jedným z riešení je vykonať výpočty pomocou hotových vzorcov. Na začiatok by ste mali vypočítať objem kúpeľne a zistiť optimálnu mieru výmeny vzduchu.

Vzorec na výpočet objemu je známy zo školy:

V = a x b x h

(dĺžku je potrebné vynásobiť šírkou, potom získaný výsledok – výškou)

Napríklad dĺžka kúpeľne – 2 m, šírka – 1,8 m, výška – 2,5 m. Všetko vynásobíme, dostaneme objem 9 m³.

Ďalej budú potrebné parametre miery výmeny vzduchu pre kúpeľňu.

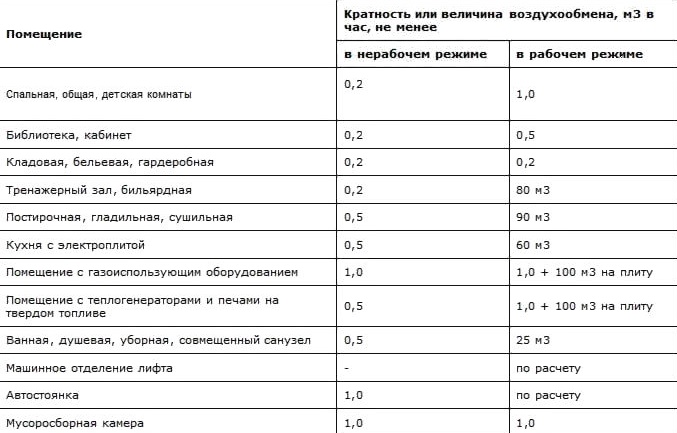

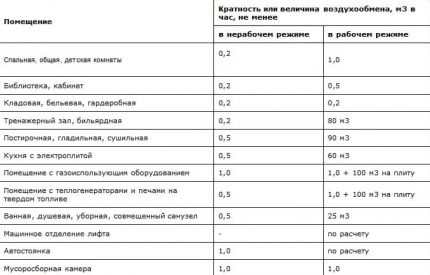

Tabuľka, v ktorej sú uvedené normy výmeny vzduchu v obytných miestnostiach podľa SNiP 31-01-2003 (odst. 9.2) a GOST 30494-96. Toto sú minimálne hodnoty, presnejšie je potrebné vypočítať osobitne pre každú miestnosť.

Podľa stavebných noriem pre rodinu s 1-3 osobami je miera výmeny (počet výmen čerstvého vzduchu za hodinu) rovná 6, ak je osôb viac ako 3 – potom 8. Vynásobíme získaný objem 9 m³ číslom 8, dostaneme 72 m³/h. V dôsledku toho pri kúpe zariadenia venujeme pozornosť vzorkám s výkonom 75 m³/h alebo o niečo vyšším.

Moderné doplnkové zariadenia

Najjednoduchšie modifikácie vybavené hlučnou rotujúcou skrutkou a nepohodlným spôsobom ovládania sú minulosťou. Dnes sú ventilátory do kúpeľne vybavené zariadeniami, ktoré rozširujú ich funkcie a dokonca umožňujú programovať proces výmeny vzduchu. Pozrime sa na niektoré vylepšenia:

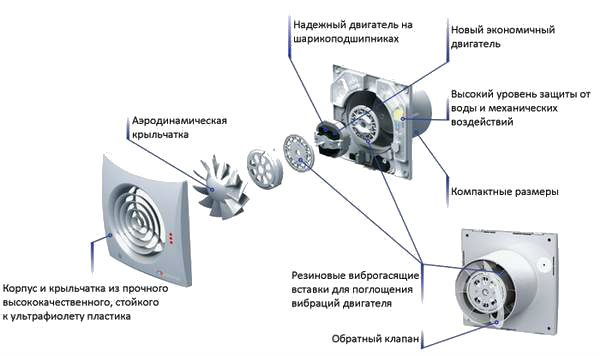

• Spätná klapka. Je to špeciálna automatická klapka, ktorá zabraňuje spätnému vniknutiu odpadového vzduchu do miestnosti. Hneď ako sa ventilátor vypne, klapka sa zatvorí.
• Pohybový senzor. Technické zariadenie, ktoré reaguje na prítomnosť osoby. Jeho použitie nie je vždy opodstatnené, pretože krátke časové úseky, počas ktorých sa osoba nachádza v kúpeľni, nestačia na jej vyvetranie.
• Senzor vlhkosti. Zariadenie, ktoré automaticky reguluje zapnutie/vypnutie v závislosti od percentuálneho obsahu vlhkosti vo vzduchu. Podľa požiadaviek SanPiN (5179-90) by vlhkosť v miestnosti nemala presiahnuť 60–65 %. Ak je hodnota vyššia, hydrostat sa aktivuje a spustí ventilátor.
• Časovač. Prístroj, ktorý umožňuje odložiť zapnutie ventilátora na určitý časový interval. Predpokladajme, že sa aktivoval pohybový senzor alebo ste stlačili tlačidlo vypnutia svetla – a presne o 15 (30, 45) minút sa ventilátor zapne.

Doplnková funkcia „vetranie“ – možnosť neustále udržiavať v kúpeľni maximálne komfortnú mikroklímu. Prístroj neustále pracuje na nízkych otáčkach, ale v prípade potreby sa zapne na plný výkon.

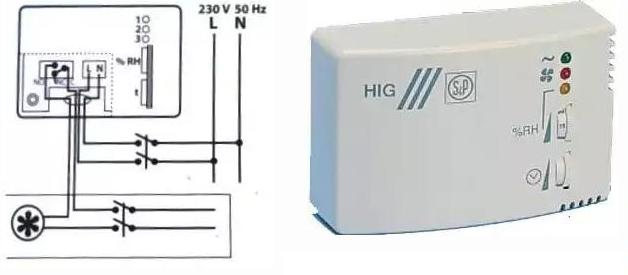

Schéma zapojenia hydrostatu. Ak úroveň vlhkosti v miestnosti stúpne nad uvedenú hodnotu (nastavenie sa vykonáva manuálne), hydrostat uvedie do činnosti ventilátor, ktorý sa automaticky vypne po dosiahnutí stanovených parametrov.

Na našej stránke je niekoľko článkov venovaných výberu odsávacích ventilátorov do kúpeľne. Odporúčame sa s nimi oboznámiť:

1. Odsávač pár do kúpeľne: pravidlá výberu a osobitosti montáže
2. Odsávací ventilátor do kúpeľne: ako správne vybrať + pravidlá inštalácie
3. Ventilácia v kúpeľni a na toalete: princíp práce, typové schémy a vlastnosti montáže

Spojenie niekoľkých elektrických zariadení do jednej siete nie je jednoduchá úloha. Pozrime sa na niekoľko najobľúbenejších variantov vybavenia odsávania.

Schémy zapojenia ventilátora v kúpeľni

Možnosť použitia niekoľkých spôsobov zapnutia a regulácie ventilátora stavia pred výber vhodnej schémy. Pri zapájaní by ste sa mali riadiť konštrukčnými osobitosťami, prítomnosťou dodatočných zariadení a odporúčaniami výrobcu. Najjednoduchšia schéma je montáž ventilátora so vstavaným zariadením na zapnutie/vypnutie.

Na inštaláciu je potrebný iba samotný ventilátor a elektrická sieť 220 V. Zapnutie prístroja sa vykonáva manuálne: treba stlačiť tlačidlo umiestnené na kryte alebo potiahnuť za šnúrku (aktuálne pre zariadenia upevnené vysoko pod stropom).

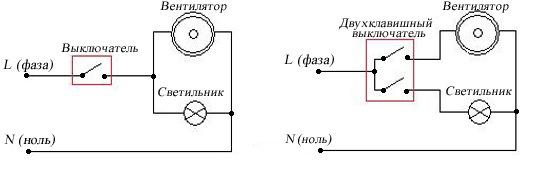

Na nasledujúcej schéme je znázornené, ako pripojiť ventilátor v kúpeľni k samostatnému vypínaču^. Proces ovládania sa stáva jednoduchším, ale bude potrebné natiahnuť pár ďalších káblov.

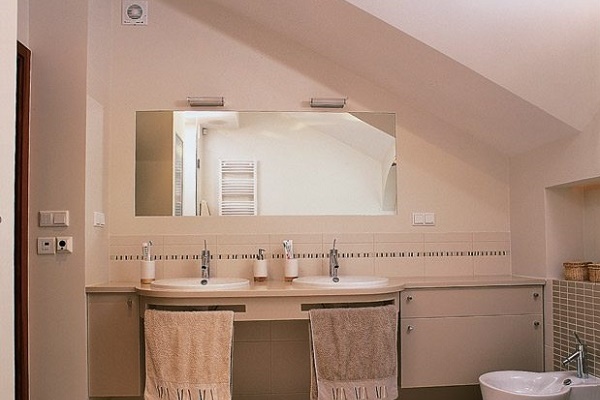

Zvyčajne sa vypínač pre digestor montuje vedľa vypínača pre svetlo. Najvhodnejšie miesto je na stene pri dverách, pred vchodom do kúpeľne alebo WC.

Inštalácia časovača trochu komplikuje proces zapojenia: bude potrebný ešte jeden dodatočný fázový vodič.

Časovač zabezpečí zapnutie zariadenia v odloženom čase – o 5 až 30 minút. Výhoda je v tom, že ventilátor neprekáža pri vodných procedúrach a funguje v období, keď je kúpeľňa voľná.

Schéma zapojenia ventilátora spolu s osvetlením je pohodlná z hľadiska ovládania, ale neefektívna. Vychádza to tak, že miestnosť je vetraná len počas obdobia, kým svieti svetlo.

To vedie buď k neúplnému vetraniu, alebo k nadmernej spotrebe elektrickej energie. Vhodnejšia možnosť je inštalácia dvojkľúčového vypínača.

Použitie dvoj- alebo trojkľúčového vypínača zvyšuje funkčnosť ventilačného a osvetľovacieho systému. Schému možno vylepšiť pripojením časovača alebo dvoch zdrojov osvetlenia – stropného a nástenného.

Pred výberom schémy si overte, či existuje možnosť drážkovania a kladenia dodatočných elektrických vodičov.

Návod na montáž ventilátora s časovačom

Pre samostatnú montáž odporúčame zakúpiť nadstavný ventilátor, ktorý sa upevňuje k vetraciemu vývodu. Pred inštaláciou zariadenia by ste si mali pozorne preštudovať sprievodnú technickú dokumentáciu. Časovač nie je potrebné kupovať samostatne, zvyčajne sa dodáva v súprave spolu so schémami a inštrukciou na montáž.

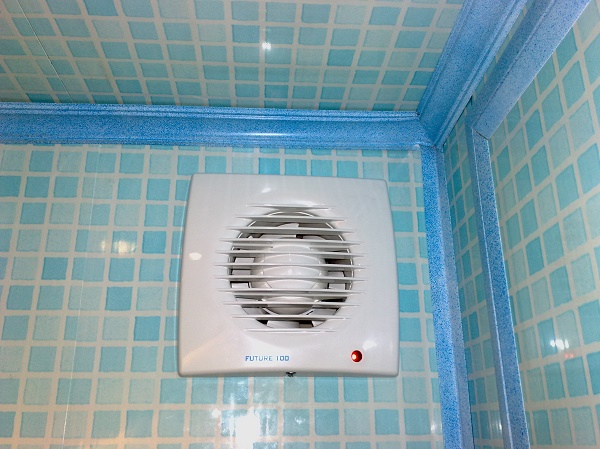

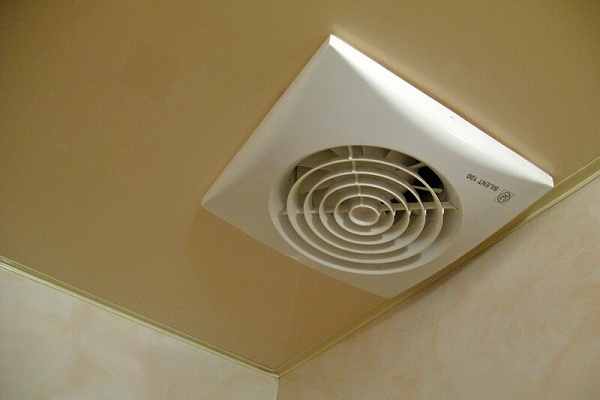

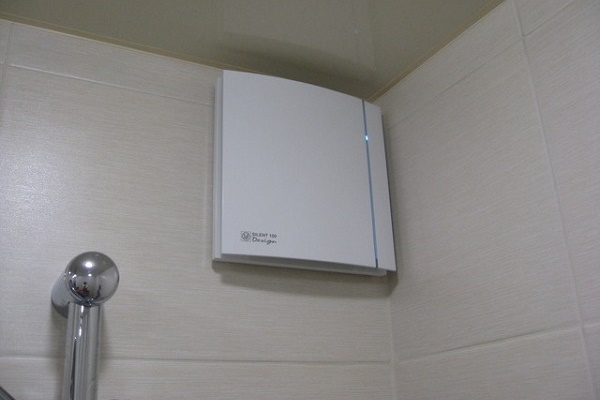

Veľmi obľúbený je tichý ventilátor Silent, známy moderným dizajnom a dlhou životnosťou (viac ako 30 000 hodín)

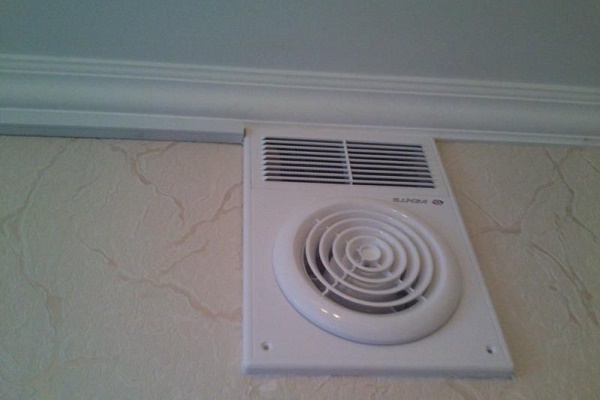

Podobné modely – Era, CATA, Migliore, VENTS, VULKAN.

Kontrola podmienok inštalácie

Aby montáž prebiehala bez prekážok, treba skontrolovať, či je ťah vzduchu v spoločnej domovej šachte (alebo vzduchovode rodinného domu), či otvor v stene vyhovuje na upevnenie vybraného modelu, a či elektrické vedenie zodpovedá schéme zapojenia.

Pri výbere vhodného elektrospotrebiča so spätnou klapkou pamätajte, že pri jeho vypnutí sa vetrací kanál automaticky uzavrie, to znamená, že je potrebné premyslieť možnosti prirodzeného vetrania alebo zvoliť režim predĺženia doby prevádzky spotrebiča.

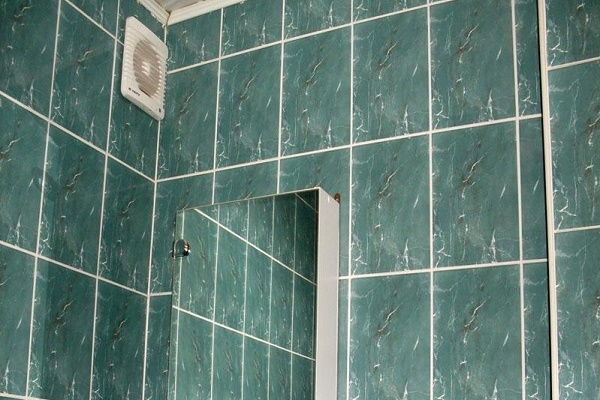

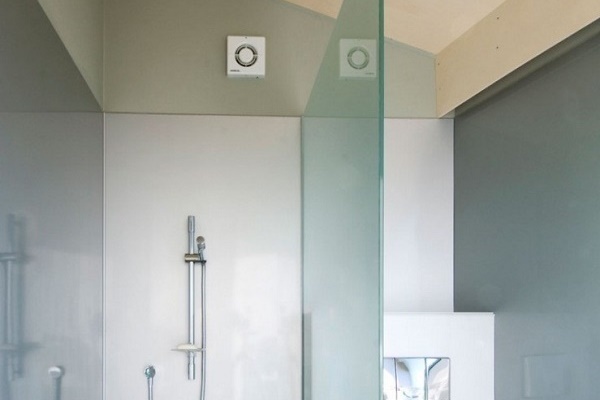

V domoch starej výstavby sú vetracie otvory v sanitárnych miestnostiach, kúpeľniach a kuchyniach. Zvyčajne sú umiestnené vysoko pod stropom a majú rovnaký priemer (tvar).

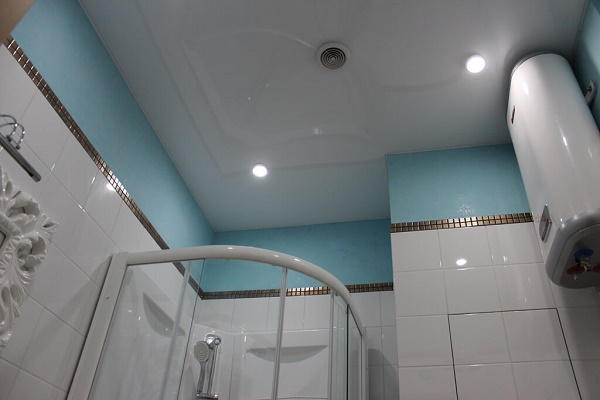

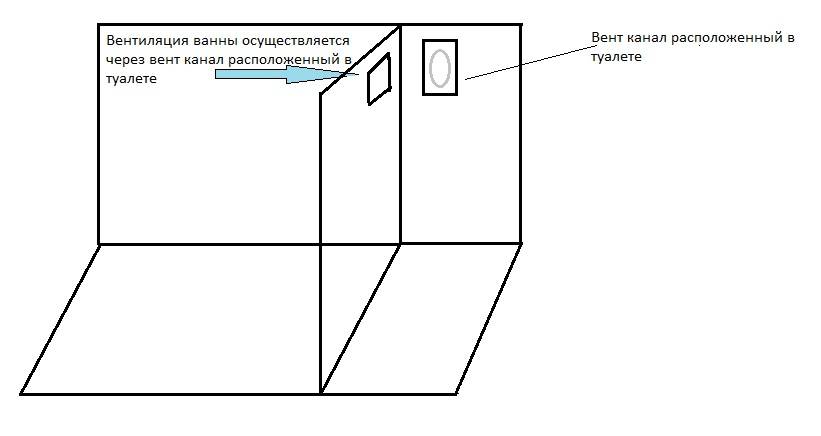

Avšak po generálnej oprave, keď sa stavajú dodatočné steny, priečky a zavesené stropy, existuje pravdepodobnosť presunu miesta inštalácie ventilátora, ale so zriadením prídavného kanála, ktorý vedie stále do toho istého otvoru.

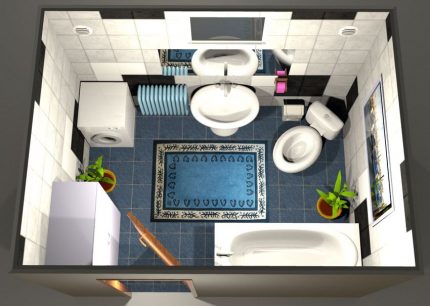

Spravidla je dispozičným riešením dané typické umiestnenie vetracích otvorov – oproti dverám. Je to najlepšie riešenie z hľadiska efektívnej výmeny vzduchu pre všetky vetracie systémy.

Ak chcete proces inštalácie čo najviac urýchliť, vopred si pripravte nástroje a materiály, ktoré môžu byť potrebné na montáž:

• zvinovací meter, ceruzku, uholník;
• príklepovú vŕtačku na drážkovanie stien;
• skrutkovač, kladivo, kliešte;
• tesniaci tmel alebo tekuté klince (v prípade potreby);
• spojovací materiál (hmoždinky, samorezné skrutky).

Pri výbere schémy so spínačom ako riadiacim zariadením je potrebné zakúpiť aj neho, ako aj elektrické vodiče.

Dôležité nuansy kladenia elektroinštalácie

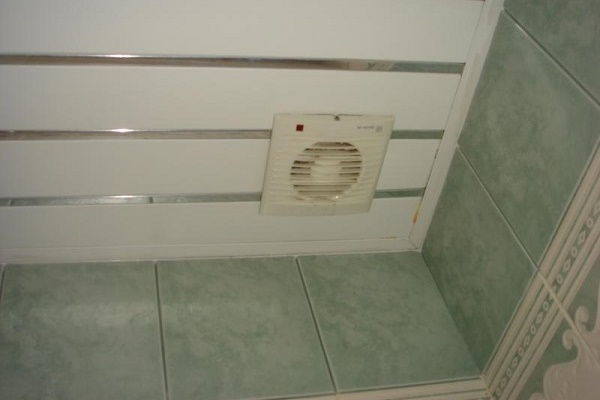

Ak inštalujete ventilátor prvýkrát, pripravte sa na stavebné práce potrebné na vedenie elektrického kábla. Možno bude potrebné odstrániť plastový strop, urobiť otvory v napínacom strope, drážkovať steny a demontovať obklady.

Ak je to príliš zložité alebo drahé, možno zvoliť jednoduchšiu cestu – vonkajšie kladenie vodičov v kabelových kanáloch. Nie je to také estetické, zato rýchle a nenákladné.

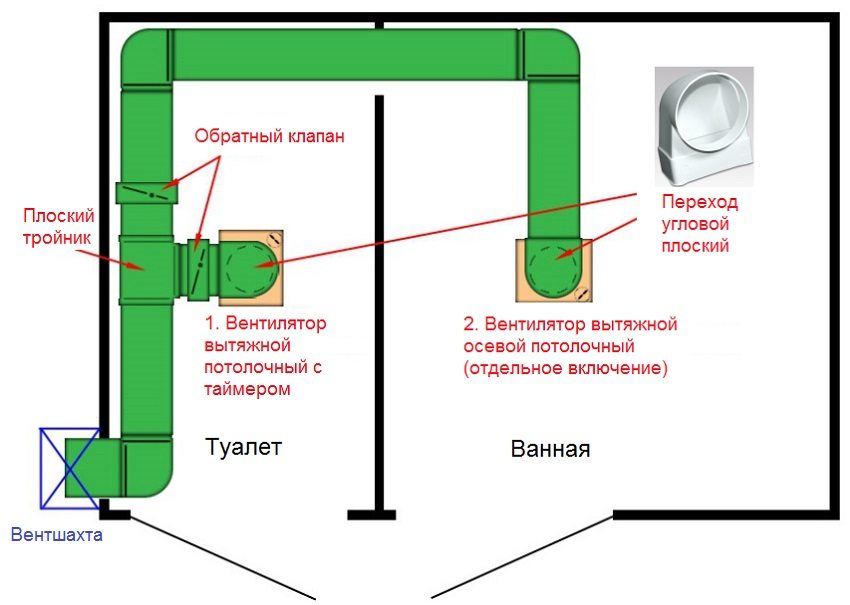

Variant usporiadania kombinovaného vetracieho systému pre kúpeľňu a záchod. Dva ventilátory sa upevňujú na jeden vetrací kanál, ktorý je vybavený tvarovkou T a dvojicou spätných klapiek.

Požiadavky na vodiče a zásuvky:

• prierez kábla musí zodpovedať zaťaženiu;
• nesmú sa montovať vodiče v kovovom opletení;
• všetky káble je potrebné izolovať;
• trieda ochrany zásuviek – nie nižšia ako IP 44;
• je potrebné premyslieť ochranné vypnutie alebo uzemnenie.

Kategoricky sa zakazuje uzemňovať vodiče cez vykurovacie alebo kanalizačné potrubia.

Zostavenie ventilátora a pripojenie časovača

Zostavenie spotrebiča zvyčajne prebieha spolu s montážou, pretože najskôr sa upevní telo, potom sa pripoja vodiče a až na samom konci sa zacvakne dekoratívny panel.

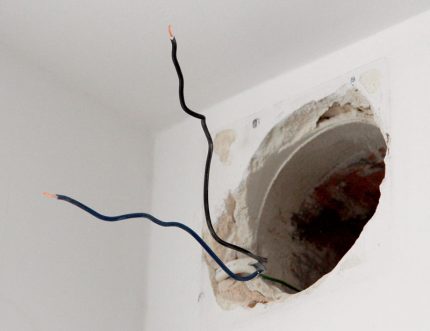

Takto vyzerá vetrací otvor v stene s privedenými vodičmi. Používa sa najbezpečnejšia uzavretá schéma zapojenia – kábel bol vedený ešte počas úpravy stien a je skrytý pod vrstvou omietky.

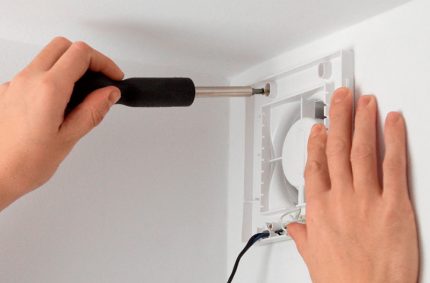

Pomocou zadnej steny krytu, ktorá bude pripevnená priamo na stenu, vykonáme označenie.

Existuje niekoľko variantov upevnenia krytu ventilátora. Tento model sa upevňuje pomocou skrutiek, ale niektorí používajú tekuté klince alebo lepidlo.

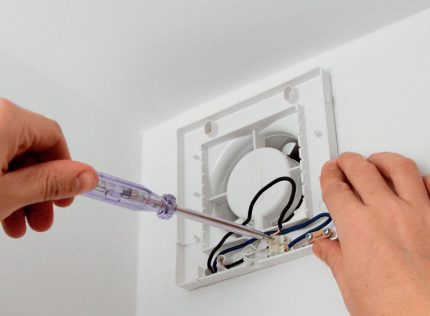

Keď je pracovná časť ventilátora bezpečne upevnená na stene, privedieme vodiče a pripojíme ich k svorkám zariadenia.

Aby ste sa pri pripájaní vodičov nepomýlili a rýchlejšie našli svorky vo vnútri krytu, je lepšie vopred si preštudovať technickú dokumentáciu k zariadeniu.

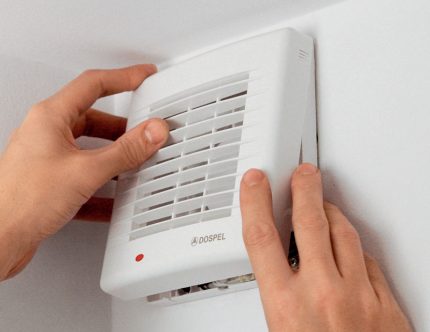

Ak nebudú žiadne iné zariadenia, nainštalujeme dekoratívny kryt.

Dekoratívny panel, ktorý zakrýva vnútornú «pracovnú» časť ventilátora, je zvyčajne vyrobený z plastu. Poskytuje plnohodnotnú ochranu zariadenia, ale pod jednou podmienkou: ak bude umiestnený v dostatočnej vzdialenosti od vodných striekancov.

Na pripojenie odsávacieho ventilátora s časovačom je potrebné vybrať jednu zo schém. V ideálnom prípade, ak je ventilátor pripojený aj k vypínaču, je potrebný 4-žilový vodič. Žila, ktorá sa zvyčajne používa na uzemnenie, sa privádza k časovaču.

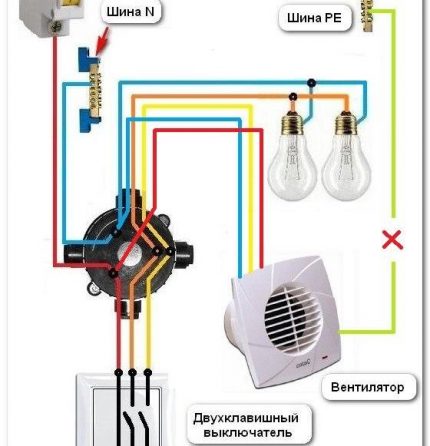

Schéma zapojenia časovača (označený krížikom). Na ovládanie osvetlenia a ventilátora sa používa dvojklávesový vypínač, ochrana je organizovaná pomocou ističa inštalovaného v bytovom rozvádzači.

Po inštalácii všetkých prístrojov a zariadení je potrebné vykonať testovanie, aby sa overilo, ako ventilátor funguje.

Spolu s tým sa zvyčajne nastavuje aj časovač – nastaví sa časový interval, po ktorom dôjde k automatickému zapnutiu odsávania.

Závery a užitočné video k téme

Video-návod na montáž najjednoduchšieho modelu:

Podrobný návod na inštaláciu odsávača so spätnou klapkou v rodinnom dome:

Návod od výrobcu tichého modelu Silent 100:

Inštalácia vypínača pre ventilátor:

Ako vidíte, odsávacie vetranie je možné zariadiť svojpomocne, bez zapojenia profesionálnych elektrikárov, ale pri dodržaní niekoľkých podmienok. Na pripojenie ventilátora (jednoduchého, s časovačom alebo vypínačom) je potrebné porozumieť elektrickým schémam, dôkladne si preštudovať konštrukciu zariadenia a pri inštalácii zohľadniť technické a hygienické normy.

Počas štúdia materiálu sa vyskytli otázky týkajúce sa pripojenia odsávacieho ventilátora v kúpeľni? Alebo môžete poskytnúť cennú radu tým, ktorí sa s takouto úlohou stretli prvýkrát? Prosím, zanechajte svoje komentáre v bloku nižšie.
