Systém odvodu dymu: zariadenie a montáž protidymovej ventilácie

Miesta s hromadným výskytom osôb musia byť vybavené protipožiarnou signalizáciou. Keďže oxid uhoľnatý je neviditeľný a šíri sa veľkou rýchlosťou, okrem signalizácie je povinný systém odvodu dymu (SOD) – komplex vzduchovodov a zariadení na nútený odvod dymu z miestnosti.

Pozrime sa, ktoré prvky tvoria SOD, aké sú špecifiká projektovania systému pre rodinné domy a verejné priestory. Okrem toho si označíme normy pre výpočet, montáž a pravidlá údržby komplexu odvodu dymu.

Druhy systémov odvodu dymu

Systém odvodu dymu z miestnosti sa inštaluje v prípade, že hrozí riziko vznietenia a naplnenia uzavretého priestoru jedovatými prchavými látkami.

Jeho inštalácia je racionálna, ak nie je možné odstrániť produkty horenia bežným vetraním, alebo aj pri otvorenom okne je pohyb znečistenej vzduchovej hmoty k oknám príliš pomalý.

Podľa spôsobu odvádzania zadymeného vzduchu z miestností možno systémy rozdeliť na dva typy:

1. Statické.
2. Dynamické.

Ich funkcionalita je založená na principiálne odlišných procesoch.

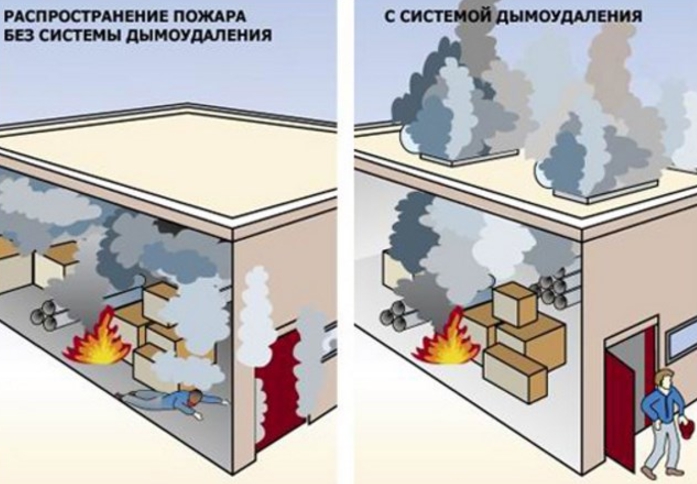

Statická SDU v momente zistenia požiaru vypne vetranie a prívod kyslíka zvonku a zablokuje dym v jednej miestnosti, čím bráni jeho šíreniu.

Ak existuje pravdepodobnosť zaplnenia miestnosti toxickými plynmi pri požiari, neoplatí sa šetriť na zariadení systému odvodu dymu (+)

Pritom sa teplota v miestnosti zahreje na kritickú úroveň 1000°C. Ak cez túto miestnosť prebieha evakuácia osôb z budovy, je to nebezpečné a môže viesť k otravám, popáleninám a sťaženiu evakuácie.

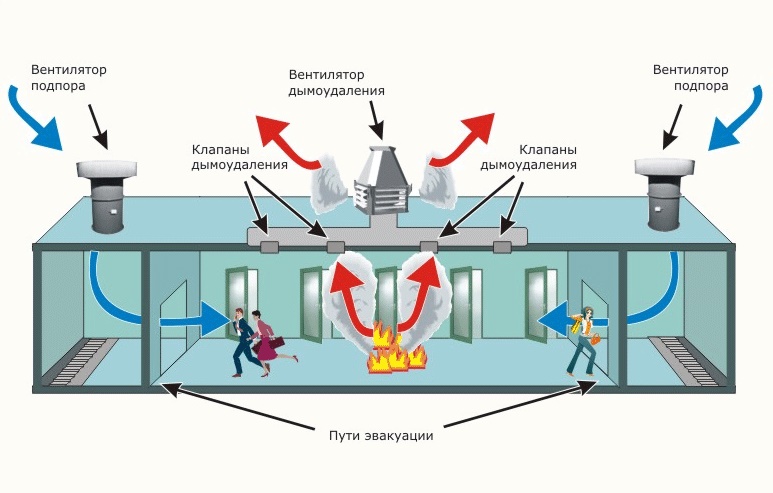

Dynamické SDU fungujú inak. Dochádza k zosilneniu cirkulácie vzduchu vďaka práci výkonných ventilátorov a odstraňovaniu oxidu uhoľnatého, čo bráni hromadeniu dymu.

Úroveň zadymenia klesá, ale koncentrácia oxidu uhoľnatého stále pretrváva. Taktiež pokračuje zvyšovanie teploty vzduchu. Hlavným účelom dynamickej SDU je získať čas na vykonanie evakuácie. S týmto cieľom si vynikajúce poradí.

Pokiaľ ide o cenové kritérium, statické SDU sú lacnejšie ako dynamické. Toto je jeden z tých prípadov, kedy je lepšie nešetriť na bezpečnosti. Pri používaní dynamických systémov sú vyššie šance vyhnúť sa otravám prchavými toxínmi. Treba poznamenať, že pravidlá požiarnej bezpečnosti povoľujú inštaláciu oboch typov systémov.

Aj tá najjednoduchšia ventilácia výrazne zvyšuje šance na záchranu pri požiari. Práve pre nedostatok SDU v starých výškových domoch vzniká potreba ich modernizácie. To isté platí pre staré budovy upravené na skladové a výrobné potreby.

Základné a doplnkové súčasti SOD

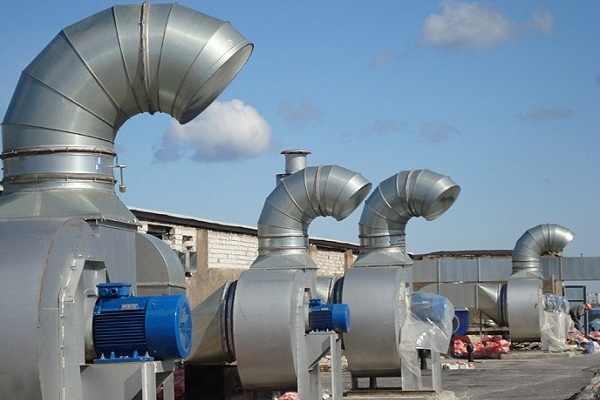

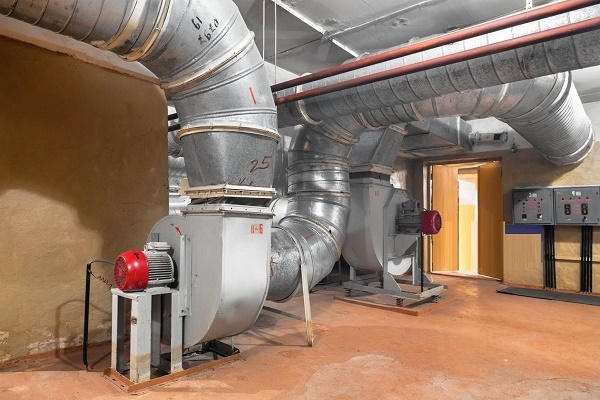

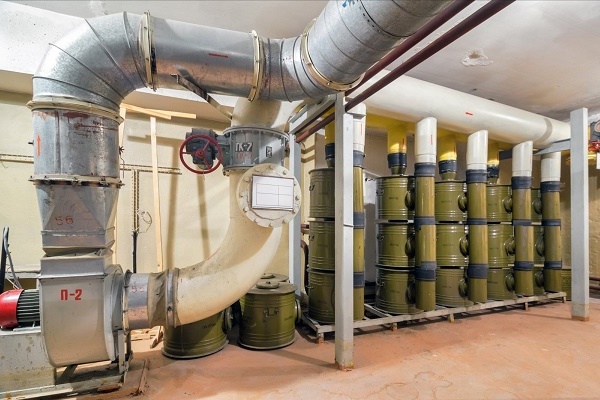

Základnými prvkami dynamického systému sú výkonné ventilátory, ktoré prečerpávajú vzduch. Odstraňujú z miestností nielen oxid uhoľnatý, ale aj jemné častice, ako je popol, sadze, spaliny.

Toto zariadenie je schopné pracovať so vzduchom, ktorého teplota nepresahuje 600°C. Táto rezerva pevnosti je dostatočná na zabezpečenie bezpečného vyvedenia osôb z budovy.

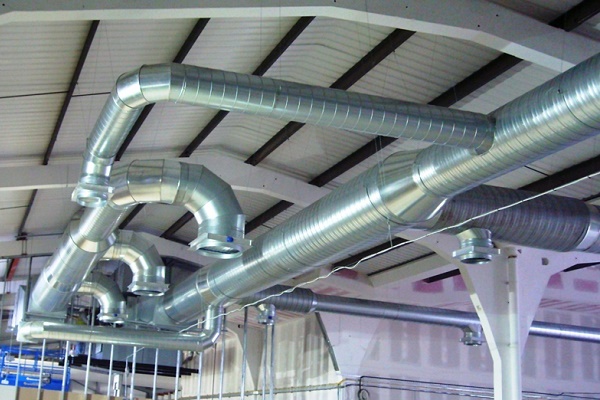

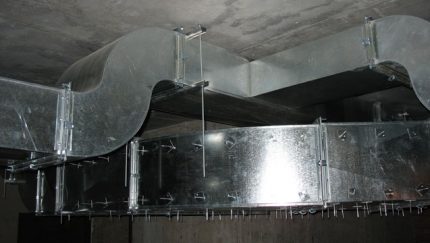

Ventilátory prečerpávajú vzduchové masy cez dymové šachty. Je to rozvetvená sieť kanálov, ktorá je namontovaná podľa projektu. Rôzne úseky SDU majú rôznu priepustnosť – to závisí od zložitosti systému.

Rúry určené na odvádzanie vzduchu v miestnostiach malého objemu majú menší obvod a nie sú spojené so spoločným ťahom dymovej šachty.

Tieto prvky sú vyrobené z nehorľavých materiálov. Najobľúbenejšie sú dymové šachty z čiernej ocele valcovanej za studena.

Ďalšou súčasťou SDU sú protipožiarne klapky. Ich úlohou je neprepúšťať plameň do vetrania a brániť jeho šíreniu po budove. Zvyčajne sa používajú modely s elektrickým alebo elektromagnetickým pohonom.

Čerstvý vzduch prichádza cez vzduchovodné kanály. Sú to rúry, ku ktorým sú pripojené ventilátory, ktoré zabezpečujú pretlak vzduchových más. Kanály sú vedené k miestam, ktorými sa vykonáva evakuácia ľudí, vrátane šácht výťahov.

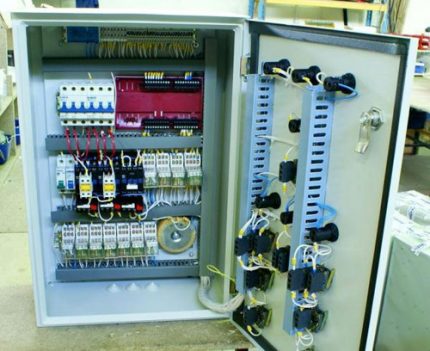

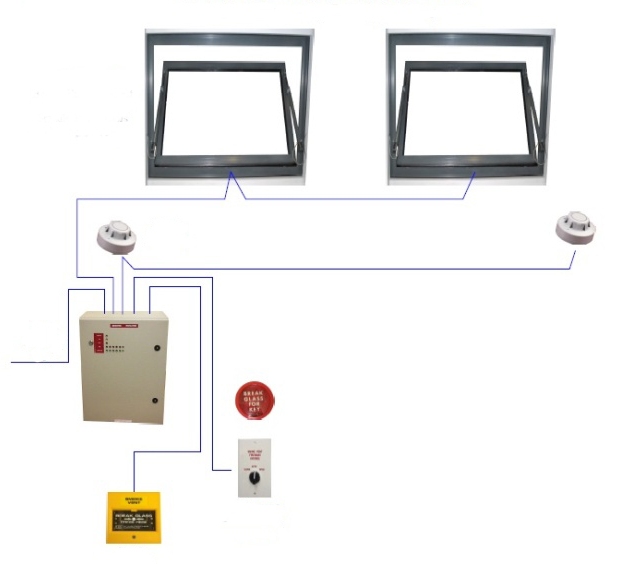

Hlavným komponentom každej SDU je riadiaca jednotka. Panel je pripojený k požiarnej signalizácii, zriedkavejšie – priamo k snímačom.

Hneď ako je vyslaný signál o požiari, riadiaca jednotka zapne SDU, ktorá začne odvádzať dym z budovy. Automatika zároveň otvára všetky klapky a reguluje činnosť ventilátorov.

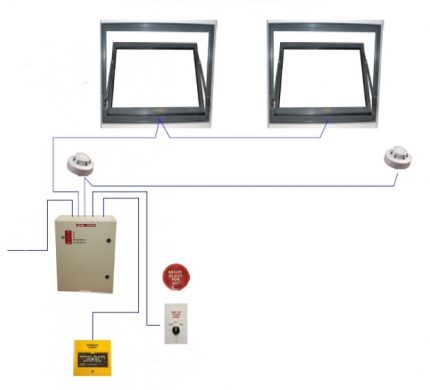

Ďalším prvkom systému je automatika, ktorá pri požiari otvára okná a dvere. Tieto prvky nie sú povinnou súčasťou systémov. Používajú sa na miestach, kde je veľká plocha presklenia, čo znemožňuje inštaláciu dymových šácht.

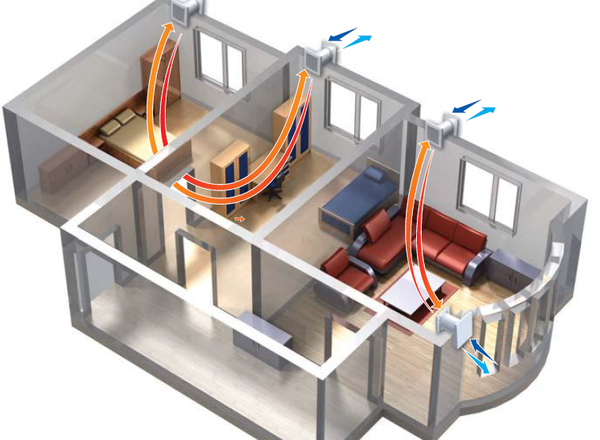

Použitie SOD v rodinných domoch

Podľa noriem v obytných domoch nie je požadovaná inštalácia SDU. Predpokladá sa, že na uvoľnenie splodín horenia stačia otvorené okná. Výnimkou môžu byť len budovy, ktoré patria súkromným osobám a sú používané na komerčné účely. Napríklad: hotel, penzión, súkromná klinika alebo škola.

Keďže počet obyvateľov v rodinnom dome je zvyčajne malý, činnosť štandardného systému odvodu dymu z miestnosti počas požiaru umožňuje ľuďom opustiť dom v prakticky bezpečných podmienkach.

Na oznámenie požiaru stačí nainštalovať protipožiarnu signalizáciu. To úplne postačí pre súkromný dom.

Ak vznikne túžba zabezpečiť svoj pobyt v súkromnom dome, možno použiť iný typ vetracieho zariadenia, ktoré odvádza dym. Ide o komplex elektroniky, ktorá riadi otváranie dverí a okien pri prijatí signálov zo snímačov (+)

Je potrebné venovať pozornosť citlivosti inštalovaných snímačov. Ak majú nízky prah spúšťania, účinnosť celého systému výrazne klesne.

Normy požiarnej bezpečnosti pre inštaláciu

Pre miesta s hromadným zhromažďovaním ľudí sú požiadavky iné. V viacposchodových domoch od tohto systému závisia ľudské životy. Pri hromadnom opúšťaní svojich bytov budú obyvatelia nútení pohybovať sa pomaly, pretože kapacita výťahov je obmedzená a zostup po schodoch zaberá čas.

Povinne sa SDU inštaluje v nasledujúcich priestoroch:

• obytných viacposchodových domoch;
• obchodných, podnikateľských, športových a kultúrnych centier;
• výrobných priestoroch;
• na infraštruktúrnych objektoch a v školách.

Tieto požiadavky sa tiež vzťahujú na objekty hazardného a zábavného biznisu. Okrem toho existujú aj iné objekty, na ktoré sa tieto požiadavky uplatňujú.

Projektovanie SOD v budove

Pred výpočtom a projektovaním SDU je potrebné preštudovať faktory, ktoré je potrebné zohľadniť:

1. Charakteristiky budovy – počet poschodí, plocha a jasný evakuačný plán pri požiari.
2. Vlastnosti zasklenia – počet, umiestnenie a plocha okien.
3. Charakteristika dymopriepustnosti materiálov z ktorých je budova vyhotovená, tepelná izolácia a fasáda.

Vypracovanie projektu SDU budovy môžu vykonávať len spoločnosti, ktoré získali licenciu MČS RF. Vypracovaný projekt musí byť pred inštaláciou taktiež odsúhlasený s MČS.

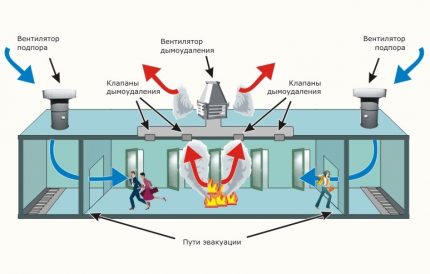

Hlavné miesta vedenia SOD

V budovách s výškou viac ako 28 m rôzneho určenia od administratívneho po hospodársko-úžitkový, je systém odvodu dymu a splodín horenia povinný. Výška stavby je stanovená bez započítania suterénneho a podkrovného technického priestoru.

SDU musí prechádzať po chodbách dlhších ako 15 m, kde nie sú prirodzené zdroje prívodu čerstvého vzduchu, chýbajú okenné otvory, balkóny a lodžie.

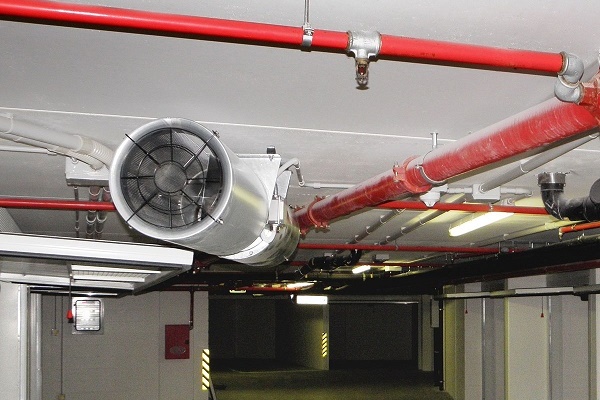

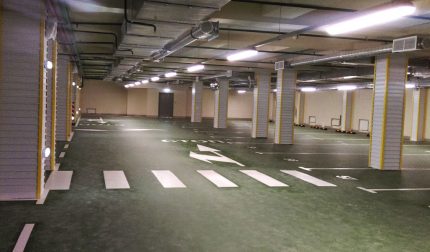

V priestoroch suterénu a chodbách, ak sa využívajú nielen na obsluhu komunikácií budovy, ale aj ako podzemné parkoviská, sklady a výrobné priestory. Evakuačné cesty zo suterénu tiež potrebujú SDU.

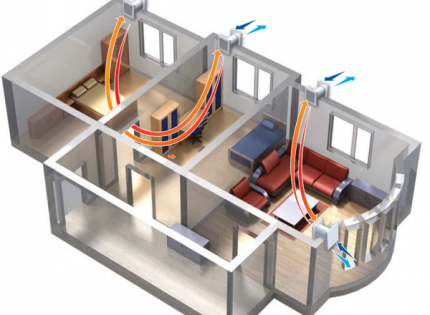

Okrem spoločných chodieb musí byť zabezpečený spôsob odvodu splodín horenia z každej dielne, výrobnej alebo administratívnej miestnosti, v ktorej sa ľudia dlhodobo zdržiavajú.

Ak je v priestoroch alebo na chodbách zabezpečený systém automatického otvárania okien pri aktivácii požiarneho poplachu, tak v nich nie je potrebné inštalovať SDU.

Kde nie je potrebné montovať systém odvodu dymu

V priestoroch, ktoré sú vybavené autonómnymi systémami hasenia požiaru práškového, penového alebo vodného typu. Týka sa to systémov, ktoré určujú ohnisko vznietenia a hasia ho automaticky. Treba poznamenať, že parkoviská sú výnimkou.

Ak je v každej miestnosti nainštalovaná SDU, tak spoločnú chodbu je dovolené nevybavovať systémom odvodu splodín horenia. Toto pravidlo platí len vtedy, ak má každá miestnosť plochu menšiu ako 50 m². V opačnom prípade bude montáž protidymového vetrania na chodbe povinná.

Ako vypočítať potrebný objem ventilácie

Existujú jasné odporúčania pre projektovanie, ktoré vydalo MČS RF. V dokumente sú uvedené vzorce na výpočet potrebných parametrov vetrania. V texte odporúčaní sú tiež uvedené tabuľky o vlastnostiach materiálov, ktoré boli použité pri stavbe budovy.

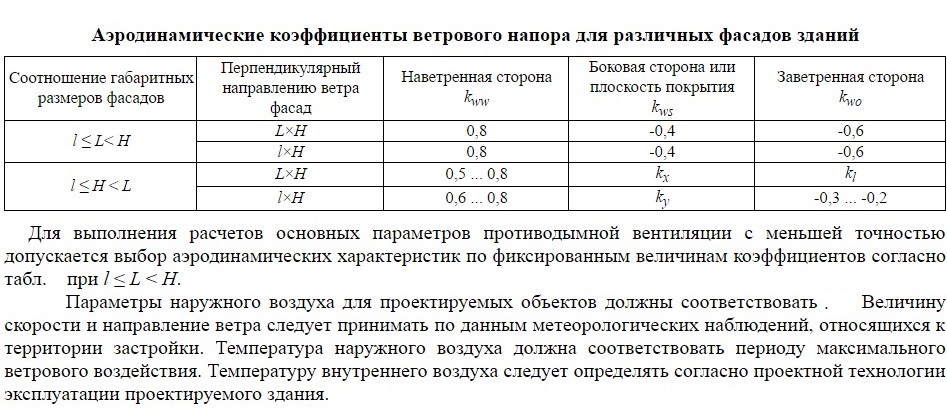

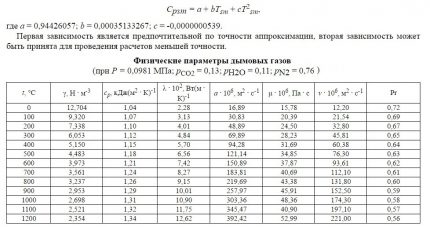

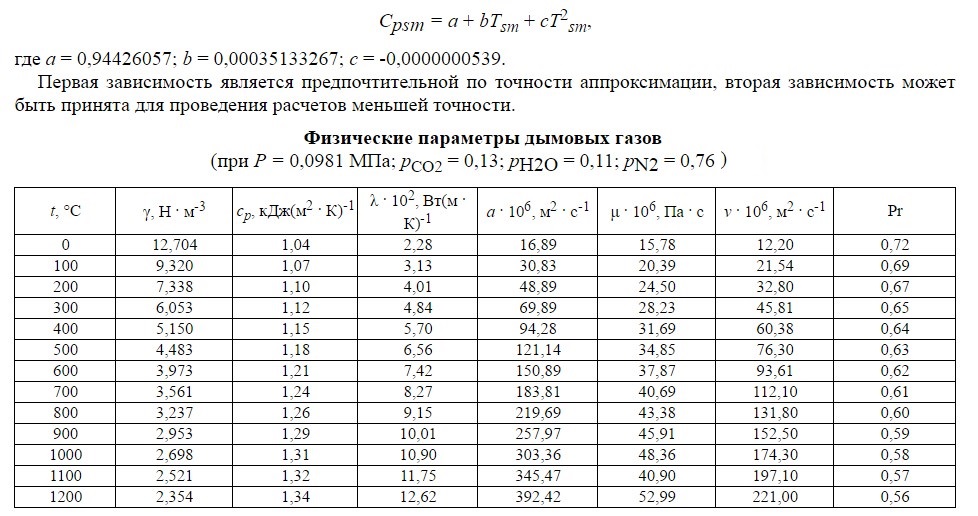

Tu sú príklady vzorcov a tabuľkových údajov pre projektovanie a výpočty.

Pri určovaní priepustnosti vzduchu fasády budovy sa používa jeden vzorec. Je však potrebné robiť korekcie na smer vetra a kolísanie teploty okolitého prostredia (+)

Dôležitou charakteristikou systému je jeho odolnosť voči teplote horúceho dymu. Okrem toho sa zohľadňuje priepustnosť a odolnosť voči tlaku (+)

Výkon SDU musí byť dostatočný na obsluhu miestnosti. Ukazovateľ rýchlosti cirkulácie vzduchu nesmie prekročiť 1 m/s. Toto obmedzenie je diktované bezpečnostnými dôvodmi – prítok vzduchu zväčšuje ohnisko požiaru.

Parameter je možné nastaviť zmenšením alebo zväčšením prierezu ventilu. Ventily sa inštalujú v pomere jeden na 600-800 m².

Na každé miesto, ktoré potrebuje inštaláciu SDU, musí pripadať minimálne jeden prívodný otvor, ktorým prúdi čerstvý vzduch. Parametre otvorov na prívod vzduchu sa určujú podľa plôch miestností

Presun vzduchu sa uskutočňuje vonkajšími ventilátormi. Keďže v týchto systémoch sa používa nútená cirkulácia vzduchu, pri projektovaní je dovolené robiť viac ako dva ohyby vzduchovodných potrubí.

Technológia montáže SOD

Okrem hrozby otravy, dym spôsobuje stratu orientácie a paniku pri evakuácii. Existujú špeciálne určené miesta, kde by mal viesť systém odvodu dymu.

V prvom rade k nim patria:

• schodiskové ramená a podesty;
• foyery;
• chodby, prechody a galérie;
• vchody.

Okrem evakuačného účelu, SDU umožňuje hasičom rýchlo preniknúť do budovy. To im umožňuje nájsť zdroj požiaru, lokalizovať ho a zlikvidovať. To je v prvom rade výhodné pre vlastníka budovy, pretože to umožňuje minimalizovať možné škody spôsobené požiarom.

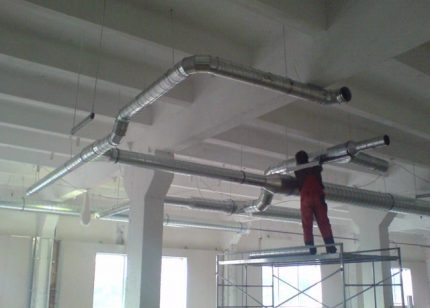

Montážne práce začínajú kladením potrubí odvodu dymu a vetrania. Táto fáza pozostáva z upevnenia jednotlivých modulov. Najprv sa v strope nainštalujú špeciálne fixátory, ku ktorým sa pripevní každý modul.

Moduly sa pripájajú postupne. Pri ich pripájaní sa vykonáva utesnenie. Tieto potrubia sa musia inštalovať v prísnom súlade s projektom

Podľa potreby sa inštalujú odbočenia. Spravidla ide o prvky s jedným alebo dvoma kanálmi. Takéto odbočenie je potrebné namontovať v každej zóne, kde má podľa noriem prebiehať cirkulácia vzdušných más.

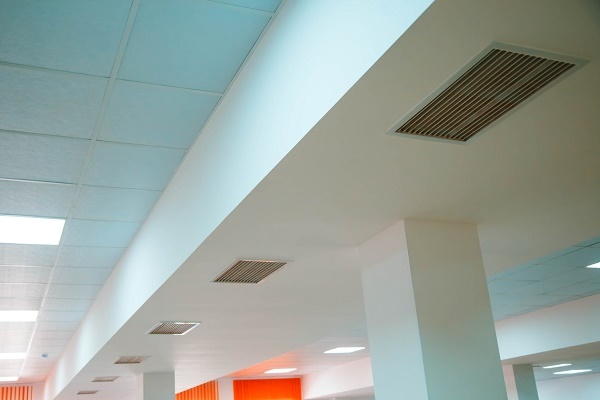

Otvory kanálov sa uzatvárajú špeciálnou mriežkou. Dymovody prepravujú splodiny horenia do väčších dymových šácht.

Každá dymová šachta vedie k odsávaciemu ventilátoru, ktorý sa inštaluje priamo na streche budovy. Ventilátory sa montujú priamo na výstup dymových šácht. Montujú sa s prísnym dodržiavaním odporúčaní výrobcu.

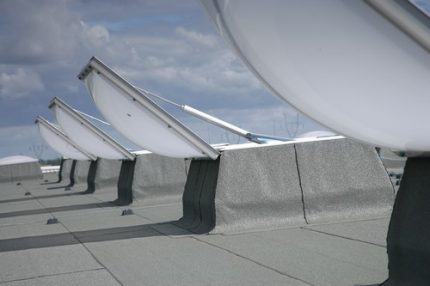

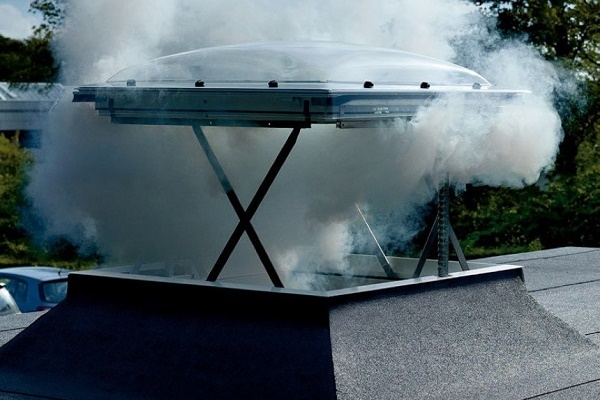

Nad ventilátorom je malý úsek šachty, ktorý vedie k poklopu na streche. Poklopy sa musia inštalovať s dodržiavaním odporúčaní výrobcu.

Existujú modely ventilátorov, ktoré sú umiestnené vertikálne na streche budovy. Tieto modely nepotrebujú ochranné poklopy. Používa sa v nich menej automatizácie, ale nevyzerajú esteticky.

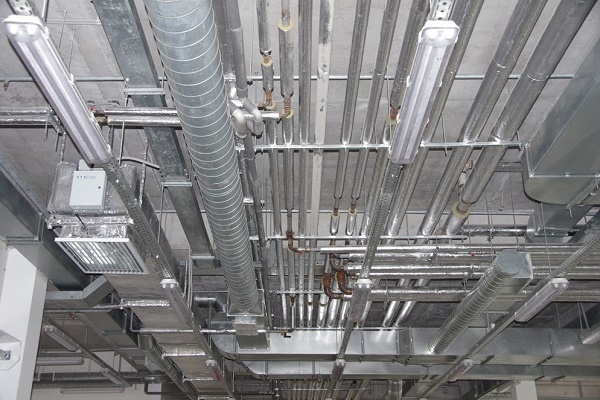

Paralelne s dymovodmi sa montujú rúry na podporu vzduchu. Môžu sa montovať vedľa dymovodov. Je potrebné upozorniť na to, že otvory na odvod vzduchu by nemali byť umiestnené vedľa seba. Ak sa toto pravidlo nedodrží, účinnosť systému sa výrazne zníži.

Nad dymovodom sa ťahá kabeláž. Mal by to byť trojfázový silový kábel s napätím 380 V a nehorľavým opletením. Pripojuje sa k nemu elektronika potrebná na automatické otváranie poklopov a ventilov systému.

Kábel sa nesmie dotýkať vyhrievaných častí dymovodu a byť v ich tesnej blízkosti. Najčastejšie sa kábel upevňuje nad paralelnou vetvou podpory vzduchu.

To chráni pred skratom, ktorý vzniká pri roztavení vodiča. Nesprávna montáž kabeláže vedie k poruche celého systému odvodu dymu.

Záverečnou fázou montážnych prác je pripojenie signalizácie alebo systému senzorov. V budovách s veľkými plochami sa robí zonácia. Za každý úsek zodpovedajú samostatné riadiace jednotky. Existujú systémy, kde je potrebné vetranie a odvod dymu spúšťať manuálne.

Údržba ventilačného systému

Po montáži vetracieho systému a šácht odvodu dymu sa kontroluje funkčnosť. Robí sa to pred odovzdaním práce kontrolným orgánom a počas neho. Kontrola spočíva v postupnom testovaní každého prvku systému na funkčnosť.

Po prevzatí budovy do prevádzky budú dozorné orgány kontrolovať jej prevádzkový stav pri plánovaných kontrolách. V prípade, že systém zlyhá, majiteľovi bude daný príkaz na odstránenie tohto problému. Odporúča sa vykonávať preventívne práce, ktoré vykoná organizácia – inštalatér zariadenia.

Ak chybný systém odvodu dymu (SOD) povedie k hromadnému úmrtiu ľudí počas evakuácie, majiteľ budovy bude niesť trestnú zodpovednosť za porušenie noriem požiarnej bezpečnosti.

Závery a užitočné video k téme

Normy inštalácie a pravidlá kontroly vetrania:

Je dôležité sledovať funkčnosť systému odvodu dymu (SOD), pretože pri nesprávnej prevádzke sa do ventilačných rúr môžu dostať odpadky a cudzie predmety. Môže to byť dôsledkom nekvalitnej montáže, keď časť stavebného odpadu zostane vo vetraní.

Pri hromadení odpadu môže byť prívod vzduchu čiastočne alebo úplne zablokovaný. Preventívnu prehliadku je potrebné vykonávať pravidelne – to ochráni pred smrťou ľudí, ak vznikne požiar.

Máte čo doplniť, alebo máte otázky týkajúce sa systémov odvodu dymu? Prosím, zanechajte komentáre k publikácii – formulár spätnej väzby sa nachádza v dolnom bloku.
