GSM modul pre vykurovacie kotly: organizácia diaľkového ovládania kúrenia

Neprerušované a správne fungovanie vykurovacieho systému je jedným z ukazovateľov pohodlného života v akomkoľvek dome alebo byte. Používaním takéhoto moderného zariadenia, ako je GSM modul pre vykurovacie kotly, je možné diaľkovo ovládať kotolňu pomocou mobilnej komunikácie. A to je veľmi pohodlné, súhlasíte?

Ponúkame vám, aby ste sa zorientovali, ako funguje inovatívny riadiaci systém, aké základné a doplnkové funkcie dokáže vykonávať GSM modul. Aby ste pochopili, nakoľko je účelné investovať prostriedky do kúpy takéhoto zariadenia, vymenovali sme výhody a nevýhody diaľkového ovládania.

Okrem toho sme pripravili prehľad populárnych modelov GSM modulu, a tiež sme označili nuansy jeho inštalácie, pripojenia k telefónu a nastavenia optimálnych parametrov.

Ako funguje GSM modul

Proces riadenia práce kotla prebieha vďaka malému prístroju, do ktorého je vstavaný regulovateľný procesor (ovládač). Ten spracúva a prenáša údaje od kotla k používateľovi a naopak (funkcia spätnej väzby) vo forme textových správ.

Hlavnou úlohou modulu – udržiavať predtým nastavené parametre a okamžite reagovať na akékoľvek zmeny v autonómnom vykurovaní.

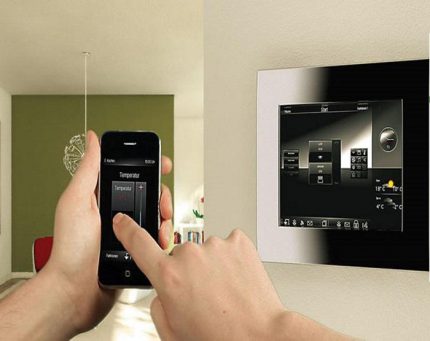

Používateľ GSM modulu diaľkovo kontroluje vykurovací systém pomocou mobilnej komunikácie, nastavovaním alebo menením potrebných teplotných hodnôt

Podobné zariadenie obzvlášť príde vhod majiteľom chát, vidieckych domov alebo tým, ktorí často nechávajú svoje bývanie na dlhý čas bez dozoru. GSM modul môže byť súčasťou riadenia vykurovania v inteligentnom dome.

Čo je súčasťou súpravy GSM

Výbava závisí od výrobcu a modelu tovaru. Do štandardnej výbavy patria nižšie uvedené súčasti.

Ovládač (GSM modul) — prístroj s rôznym počtom vstupov, možnosťou rozšírenia, ak bude potrebné pripojiť doplnkové funkcie. Modely v nízkom cenovom segmente obsahujú pár štandardných funkcií a pracovných režimov. Do drahších prístrojov je vopred vstavaný týždenný regulátor riadenia.

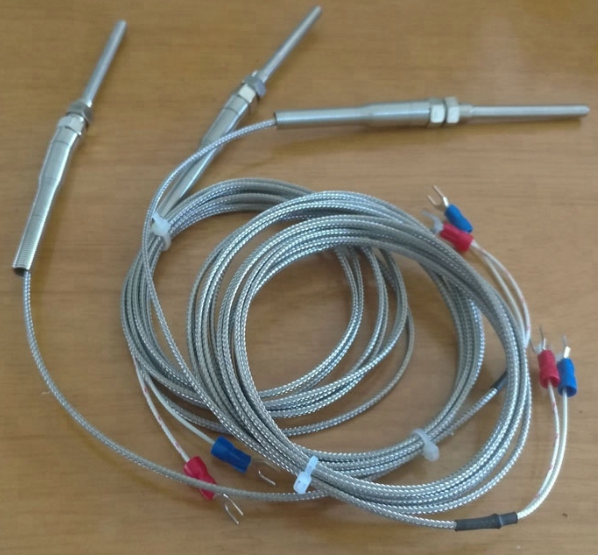

Prenosné teplotné senzory, od dvoch do desiatich – závisí to od typu modulu. Sú určené pre rôzne miestnosti, vrátane vonkajších. Optimálny počet je päť, za predpokladu, že jeden z nich bude vonku.

Štandardný typ teplotného senzora (vonkajší a vnútorný) na reguláciu teplotných ukazovateľov v celom dome alebo v určitých miestnostiach

GSM anténa je potrebná na zosilnenie signálu. Zaisťuje nepretržité spojenie s majiteľom zariadenia a s vysielačmi mobilného operátora.

Prostredníctvom relé (vo väčšine modelov až 3 ks) sa realizuje spätná väzba s majiteľom. V používateľskej príručke vo všetkých moduloch je zoznam kódov, ktoré charakterizujú všetky štandardné a neštandardné situácie a kódy pre spätnú väzbu.

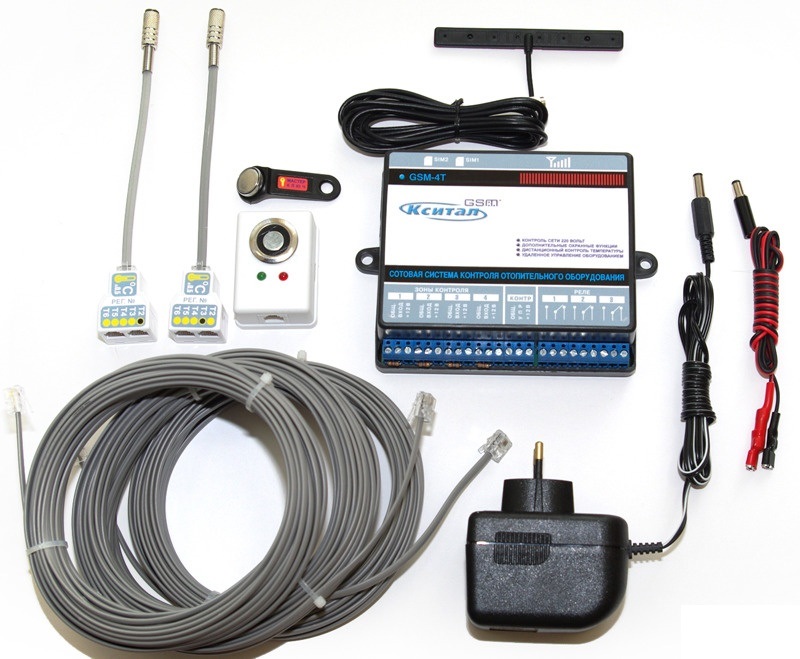

Štandardná výbava GSM modulu na príklade modelu 4T od výrobcu «Ksital». Všetky komponenty sú spojené a pripravené na montáž (+).

Dodatočné senzory (napríklad pohybu a požiaru) sú tiež potrebné. Používatelia si ich väčšinou dokupujú sami podľa potrieb.

Akumulátor môže byť dodatočne prítomný v niektorých modeloch. Výrobcovia väčšinou používajú lítiovo-iónový. Je to dôležitý komponent, pretože od neho závisí doba autonómnej prevádzky. Ak dôjde k výpadku napätia, napájanie sa automaticky prepne na akumulátor.

Kapacita batérie by mala postačovať na plnohodnotnú prevádzku GSM modulu minimálne päť hodín, lepšie až dva dni. Ak viete, že vo vašej oblasti dochádza často k výpadkom elektrickej siete, má zmysel zaobstarať si akumulátor s väčšou kapacitou.

Hlavný kľúč zabraňuje zásahu tretích osôb do vykurovacieho systému a odstraňuje vami nastavené blokovania.

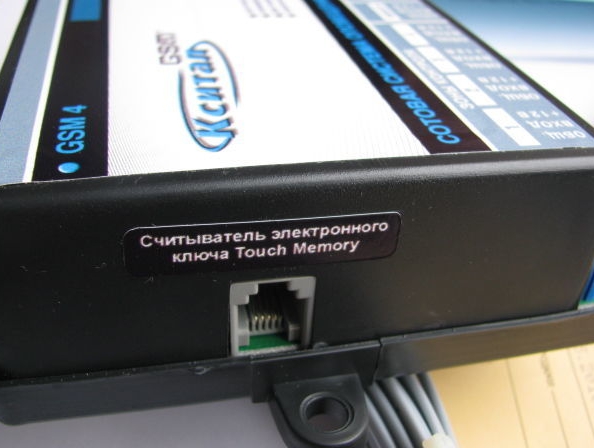

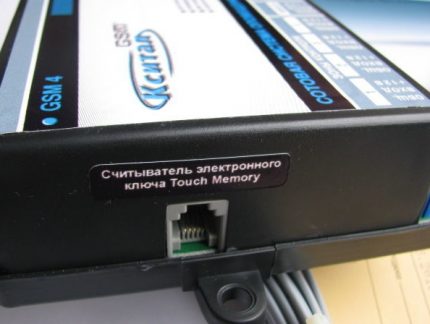

Čítačka elektronického kľúča Touch memory v modeli GSM modulu Ksisal. Používa sa na ochranu pred neoprávneným zásahom do ovládania kotla.

Okrem toho v súprave nájdete čítačku elektronických kľúčov, dotykovú obrazovku, konektory na pripojenie ku kotlu a kotúče spojovacích káblov. Komponenty si v prípade potreby môžete dokúpiť alebo «zostaviť» sadu podľa svojich potrieb.

Funkcionalita diaľkového regulátora

Počet funkcií v každom GSM module je obmedzený a určený nasledujúcimi faktormi: počtom kanálov a, v súlade s tým, senzorov, ktoré je možné prostredníctvom nich pripojiť, charakteristikami diaľkového ovládania, ako aj možnosťou regulácie vykurovacích ukazovateľov.

Základné a doplnkové možnosti

Štandardná sada senzorov skenuje teplotu, tlak a registruje únik plynu, nastavenie ďalších – automaticky pripája nové funkcie. Takéto senzory môžu byť digitálne alebo analógové. Častejšie výrobcovia používajú analógové, ale to závisí od rozhrania samotného modulu.

Uvedené základné funkcie zaručujú neprerušovanú a stabilnú kontrolu vykurovacieho systému a realizujú princípy fungovania zariadenia:

1. Zapnutie a vypnutie celého vykurovacieho systému.
2. Možnosť zapnúť/vypnúť, reštartovať kotol alebo prídavné zariadenie.
3. Diaľková zmena nastavení prevádzky kotla, intenzity teplotného režimu v celom dome alebo v samostatnej miestnosti, jednoducho odoslaním SMS s potrebným kódom. To umožní znížiť spotrebu plynu až o 25–30 %.
4. Denné informovanie prostredníctvom mobilných správ o stave kotla, a to: oznámenia o parametroch prevádzky, teplotnom režime, a v prípade potreby aj o núdzových situáciách, automatickom vypnutí zariadenia v dôsledku porúch.
5. Použitie PIN kódu pre SIM kartu, aby sa predišlo pripojeniu tretích osôb a akémukoľvek podvodu.
6. Operatívne informovanie o núdzovom vypnutí vykurovacieho systému v súvislosti s požiarom, únikom alebo nejakou poruchou, ak majiteľ vopred pripojil pre ne dodatočné snímače reakcie. Inteligentný systém v prípade vzniku núdzovej situácie sám podniká kroky. Napríklad pri úniku plynu odpojí kotol alebo všetko zariadenie.
7. Kontrola stability elektrického napätia – ochrana pred prudkými výkyvmi energie.
8. Autonómny režim prevádzky ovládača – zabezpečuje ho prítomnosť batérie. Ak sa vypne elektrina, modul bude fungovať na tejto batérii. Ale pamätajte, že pri odpojení napájania bude fungovať iba funkcia odosielania správ, pretože na prevádzku kotla je potrebný neprerušovaný prúd.
9. Vďaka zníženiu zaťaženia vykurovania sa predlžuje životnosť zariadenia.

Používatelia vopred nastavia minimálne a maximálne prípustné hodnoty parametrov (napríklad teplotného režimu). Pri prekročení ukazovateľov mimo daného rozsahu vlastník o tom dostane SMS správu.

Niektoré moderné modifikácie modulov GSM môžu zobrazovať štatistiku o prevádzke kotla vo forme vytvárania časových grafov.

Pre pohodlie používateľov sa modul môže «hlásiť prostredníctvom SMS» nielen majiteľovi, ale aj ostatným členom rodiny. Budete môcť pripojiť 2 až 10 čísel, v závislosti od modelu zariadenia.

Ak odchádzate do zahraničia a roaming je drahý, potom môžete použiť jedno z ďalších čísel. V niektorých modeloch modulov je dostupné ovládanie prostredníctvom hlasových správ.

Funkčnosť, aj pri štandardnej výbave, je vysoká. V dôsledku toho bude používateľ môcť plne ovládať vykurovací a ďalšie systémy počas svojej neprítomnosti.

Doplnkové funkcie nie sú pri výbere modulu zásadné, ale výrazne uľahčujú život majiteľom:

1. Možnosť pripojiť prídavné relé pre nové senzory.
2. Spustenie prídavného zariadenia a možnosť ovládať ho na diaľku pomocou mobilu.
3. Funkcia kontroly tlaku v kotle na tuhé palivo.
4. Sledovanie hladiny nafty, ak je kotol na kvapalné palivo.
5. Počítanie množstva a kvality granúl v priestore peletného tepelného agregátu.
6. Kontrola podávača kotla.
7. Zapnutie núdzovej sirény.

Ak nainštalujete ďalšie senzory, budete môcť vykonávať nasledujúce funkcie:

• stráženie priestoru – s prítomnosťou pohybových senzorov (môže byť vnútorný – pre dom a vonkajší – pre pozemok);
• protipožiarnu funkciu zaručuje indikátor zadymenia – používateľ vopred určí hraničné hodnoty;
• varovanie pred zatopením – senzor únikov vyšle signál a uzavrie vodu.

Práve rôznorodé senzory a správne nastavenie modulu zaručujú, že budete presne vedieť, čo sa deje so všetkým kontrolovaným zariadením.

Režimy používania zariadenia

Od zvoleného režimu ovládania závisí, kedy a aké informácie budete dostávať o prevádzke kontrolovaného zariadenia:

• Automatický, pri ktorom systém pracuje podľa vopred nastavených parametrov, s analýzou informácií z celého domu alebo z jednotlivých vykurovaných miestností. V stanovenom čase dostávate správu o prevádzke vykurovania.
• Manuálny (spätná väzba od používateľa k systému) predpokladá odoslanie správy s kódovým slovom alebo uskutočnenie hovoru na zmenu určitých nastavení alebo režimov. Napríklad chcete zistiť teplotu v nejakej miestnosti alebo ju zvýšiť na vykúrenie celého domu.
• Núdzový. Ak dôjde k výpadku elektrickej siete, zadymeniu, vzniku úniku, kolísaniu plynu, nesprávnej prevádzke zariadenia (zastavenie kotla v dôsledku nejakej poruchy), potom vám operatívne príde správa o poruche.

V poslednej situácii môže modul zablokovať poškodený prvok alebo vypnúť celý systém. Okrem toho počas havárie prichádzajú núdzové SMS na všetky vopred uvedené čísla.

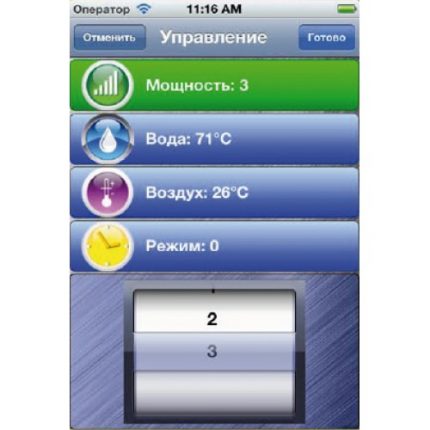

Ukážka správy v programe mobilného telefónu o činnosti kotla pri aktivovanom štandardnom režime (označenom používateľom ako «0»)

Všetky tri režimy sú dostupné v moduloch štandardnej výbavy, ale je dôležité správne nastaviť ich fungovanie pri montáži systému.

Populárne modely podľa hodnotenia používateľov

Do zoznamu sú zahrnuté bežné modely na ruskom trhu s optimálnym pomerom ceny a kvality:

• Ksital GSM s modifikáciami 4Т, 8Т a 12Т – čísla znamenajú počet zón/miestností, ktoré je možné kontrolovať. Zariadenie je vhodné pre akýkoľvek kotol, cena od 80 do 100 €.
• Sapsan Pro 6 pre akékoľvek kotlové zariadenie, možno pripojiť až 10 telefónnych čísel. Cena sa pohybuje od 0,1 € do 165 €.
• Telcom 2 iba pre De Dietrich, predpokladá pripojenie až 5 telefónnych čísel.
• GSM modul od Teplocom je vhodný pre akýkoľvek vykurovací systém a vyžaduje minimálne nastavenia. Žiadajú od 60 €.
• Vitocom 100 iba pre Viessmann, možno pripojiť najviac dve telefónne čísla. Cena sa pohybuje od 260 € do 300 €.
• Logomatic PRO GSM iba pre Buderus (častejšie sa používa pre podlahové kotly), maximálny počet telefónnych čísel – 16. Takýto model vyjde na 300 €.

Pri výbere sa riaďte tým, koľko zariadení chcete kontrolovať, aký majú výkon, aké dodatočné ukazovatele chcete pripojiť a aké sú špecifiká tepelného režimu v miestnosti.

Zvláštnosti inštalácie z pohľadu spotrebiteľa

Nech už inštaláciu GSM modulu vykonáva ktokoľvek (vy sami alebo odborník), určite sa uistite, že sú dodržané tieto podmienky:

• v mieste inštalácie sa udržiava optimálna vlhkosť, rovnako ako pri inštalácii kotla;
• ak prenosná anténa chýba, skontrolujte, aby prenosu signálu nič nebránilo, napríklad betónový strop;
• venujte pozornosť dĺžke kábla antény, ak bude potrebné ho premiestniť na iné miesto;
• pripájajte modul pri vypnutom kotli a cez RCD (prúdový chránič), aby ste chránili zariadenie pred prepätím;
• vopred skontrolujte, že vzdialenosť medzi teplotným snímačom a regulátorom nie je väčšia ako sto metrov – pre lepšiu komunikáciu.

Na začiatku prác je potrebné zadať telefónne čísla, na ktoré budú prichádzať informácie. Potom príde overovací kód vo forme SMS.

Keď si zakúpite novú kartu, okamžite dobite účet minimálne na 3 € a požiadajte operátora, aby vypol všetky správy so spoplatnenou reklamou, aby nezaberala miesto a nevyhadzovala regulátor. Venujte pozornosť tomu, že mobilný operátor v oblasti inštalácie takéhoto modulu musí mať neprerušovaný signál.

Na pripojenie k modulu je možné použiť SIM kartu akéhokoľvek operátora mobilnej siete. Hlavné – uistiť sa o neprerušovanosti a kvalite signálu.

Po inštalácii určite otestujte činnosť GSM modulu. Nech niekto vyjde s telefónom von a niekto zostane v dome. Dôležité je skontrolovať, ako rýchlo budú pri určitých zmenách chodu kotla prichádzať správy.

Na telefón prichádza automatická SMS správa o stave prevádzky kotla a ďalších kľúčových ukazovateľoch systému. Tipy pomáhajú správne nastaviť zariadenie.

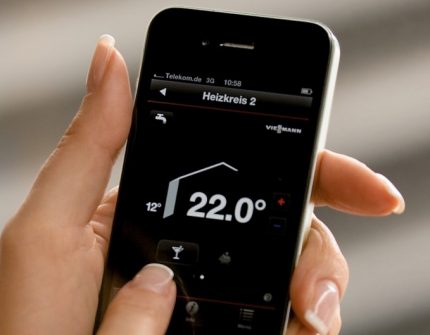

Taktiež je potrebné nastaviť teplotný režim, ktorý regulujú vonkajšie a vnútorné snímače. Predtým si dajte pozor, že v dokumentácii ku kotlu sú uvedené minimálna a maximálna teplota, pri ktorých bude pracovať bez porúch.

Vnútorný snímač zodpovedá za tepelný režim v miestnosti. V niektorých modeloch ho možno nastaviť na celý týždeň. Napríklad v pracovné dni sú aktuálne tri typy nastavenia teploty: ráno a večer – vysoká, lebo sú všetci doma, cez deň – nízka, v noci – tiež nízka alebo bližšie k strednej pre pohodlný spánok.

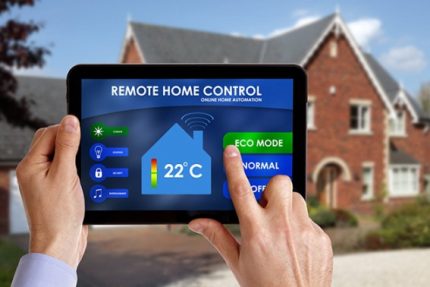

Používateľ GSM modulu môže pri zmene počasia diaľkovo meniť teplotu vzduchu v celom dome pomocou špeciálnej aplikácie na tablete (telefóne).

Cez víkend sú všetci doma, preto vyberajte najkomfortnejšie vykurovanie pre celú rodinu. Takýto režim sa nazýva „všeobecný“. Ak však chcete nastaviť teplotný režim v jednotlivých miestnostiach, zapnite „zonálny“. Ten zodpovedá za ohrev vzduchu v jednotlivých miestnostiach.

V režime „dovolenka“ (názvy režimov sa u rôznych výrobcov líšia) je teplota nastavená na najnižšiu hodnotu. V tomto prípade budete môcť diaľkovo ovládať autonómny systém na zmenu teploty.

Napríklad, keď idete domov, môžete poslať SMS so špeciálnym kódom alebo jednoducho zadať požadovanú číslicu na zmenu teplotného režimu.

Ak sa plány zmenili, používateľ bude vždy môcť diaľkovo nastaviť komfortný teplotný režim a vrátiť sa do teplého domu.

Ak je k systému pripojený aj bojler, potom je možné meniť nielen teplotu vody, ale aj systém ohrevu. Pri prechode na letný režim sa kotol nevypne, ale pracuje na minimálnom výkone.

Upozorňujeme, že existuje režim „proti zamrznutiu“, ktorý z času na čas zapne kotol na udržanie správnej činnosti celého vykurovacieho systému.

Vonkajší snímač reaguje na zmenu teploty vonku. Odborníci označujú tento režim ako najperspektívnejší. Ak teplota klesá, kotol automaticky zvyšuje teplotné hodnoty.

Po montáži tiež otestujte spätnú väzbu s autonómnym vykurovaním. Na tento účel pošlite správu s príkazovým kódom.

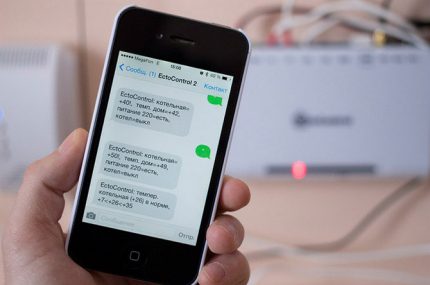

Keď používateľ pošle SMS s kódom (funkcia spätnej väzby), dostane odpoveď s údajmi o činnosti vykurovacieho systému.

Technicky je spojenie realizované cez relé, ktoré je priamo spojené s plynovým kotlom.

Výhody a nevýhody GSM zariadenia

Tu je to, čo získa klient pripojením GSM modulu:

Bezpečnosť. Hlavným cieľom GSM modulu je kontrola vykurovacieho systému a prídavných zariadení, včasné informovanie o už vzniknutých alebo možných poruchách. Po pripojení napríklad prídavného senzora rozbitého skla budete môcť rýchlo zareagovať, ak sa do domu vlámali zlodeji.

Komfort. Riadenie kľúčových ukazovateľov vykurovania a súvisiacich systémov bez fyzickej prítomnosti používateľa pri nich. Napríklad, keď sa vraciate domov, bez problémov vopred ohrejete vodu v bojleri na potrebné hodnoty alebo zvýšite teplotu v celom dome odoslaním jednej správy.

Úspora. Keď nikto nie je doma, teplota môže byť minimálna, a vy tak znížite platbu za teplo o podstatnú sumu. Absencia trvalého zaťaženia vykurovacieho systému pomôže predĺžiť životnosť kotla, bojlera a ďalšieho zariadenia.

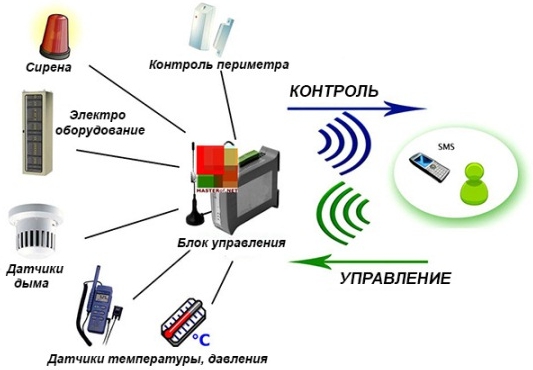

Na schéme sú viditeľné všetky výhody modulu, ktoré získava jeho majiteľ. Realizujú sa prostredníctvom správneho nastavenia prístroja a korektného pripojenia. (+)

Vďaka týmto trom výhodám sa formuje obchodná príťažlivosť modulu.

Aj GSM zariadenie má svoje nevýhody. Základnou je, samozrejme, vysoká cena zariadenia.

Používatelia poznamenávajú potrebu neustálej kontroly peňažného zostatku mobilného pripojenia, závislosť od činnosti operátora a pokrytia. To je obzvlášť nepohodlné pre majiteľov domov na vidieku alebo v odľahlých obciach od veľkomiest.

Medzi ďalšie nevýhody patrí: zložitosť samostatného pripojenia a dodatočné náklady na montáž.

Závery a užitočné video k téme

Podrobné video o vhodnosti pripojenia GSM modulu. Vlastnosti fungovania na príklade výrobcov Teplocom a „Ksital“. Príklad umiestnenia modulu vedľa kotla.

Inštrukcia na montáž systému „Ksital“. Rozprávač je profesionálny stavbár. Podrobne sa zastavuje pri ťažkostiach pri inštalácii a detailoch, na ktoré treba dať pozor.

Videokomentár o činnosti gsm modulu Teplocom. Sú zobrazené vlastnosti inštalácie na príklade kotlového zariadenia Bastion.

Napriek nevýhodám kúpy takýto modul podstatne zjednoduší váš život, ušetrí peniaze v budúcnosti, predĺži činnosť zariadenia a zníži účty za energie. Okrem toho zariadenie zabezpečí pred neočakávanými situáciami s technikou, ochráni prázdny dom pred cudzincami.

Vďaka takémuto multifunkčnému zariadeniu budete môcť vždy vracať do teplého a útulného domova bez obáv, že sa kotol pokazil.

Podeľte sa s čitateľmi o svoje skúsenosti s používaním GSM modulu pre vykurovacie kotly. Prosím, zanechajte komentáre k článku, pýtajte sa na otázky, ktoré vás zaujímajú, a zapojte sa do diskusií. Forma spätnej väzby sa nachádza nižšie.
