Projektovanie systémov kúrenia pre vidiecke chaty: ako sa vyhnúť chybám

Ak staviate vidiecky dom alebo sa vážne venujete oprave existujúceho, už v etape plánovania je potrebné postarať sa o to, ako bude prebiehať vykurovanie miestností v chladnom období.

Správne projektovanie vykurovacích systémov v súkromnej bytovej výstavbe je zárukou pohodlia v zime, racionálneho využívania zdrojov a efektívnej prevádzky zariadení.

V tomto materiáli preskúmame vykurovacie systémy pre súkromný dom, povieme si, ako vybrať optimálnu možnosť a na príklade ukážeme, ako správne navrhnúť vykurovací systém.

Krok 1 – schéma vykurovania

Prvoradou úlohou pri projektovaní vykurovania je rozhodnúť sa o vykurovacej schéme. Rozoznávame jednorúrkovú a dvojrúrkovú schému. Každá z nich má svoje výhody a nevýhody.

Zamyslite sa, čo je pre vás dôležitejšie: úspora peňazí, rovnomerný ohrev alebo estetická stránka.

Čo je to jednorúrková schéma?

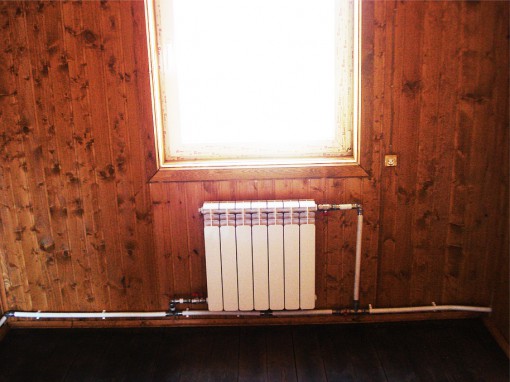

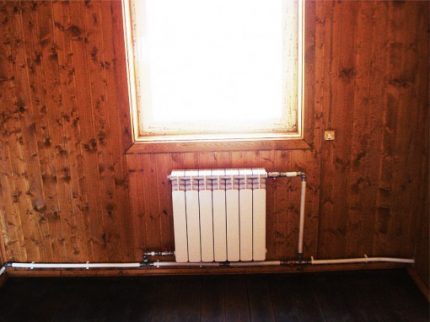

Jednorúrková schéma vykurovania domu predstavuje reťazec postupne zapojených radiátorov. Teplonosné médium požadovanej teploty vstupuje zo stúpačky do vykurovacej hlavnej vetvy.

Pohybuje sa od jedného radiátora k druhému, postupne odovzdávajúc časť tepla. Takto môže byť ohrev nerovnomerný.

Pri realizácii jednotrubkovej schémy s horným rozvodom sa hlavné potrubie kladie po obvode celého vykurovaného okruhu nad zariadeniami a okennými otvormi. Radiátory sa v tomto prípade pripájajú v hornej časti, čo samo o sebe nie je veľmi estetické.

Na vstupe aj na výstupe je radiátor vybavený uzatváracími ventilmi. Na vstupe môže byť umiestnená termoregulačná hlavica.

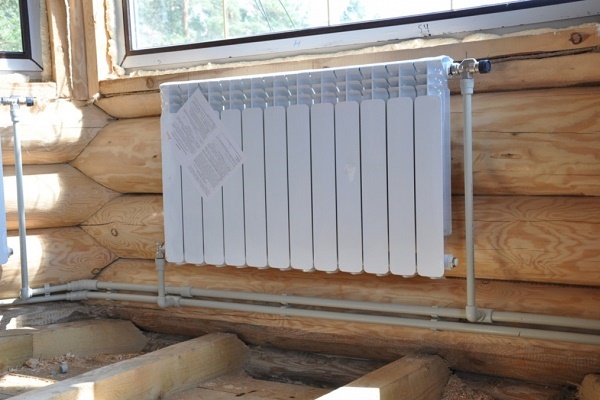

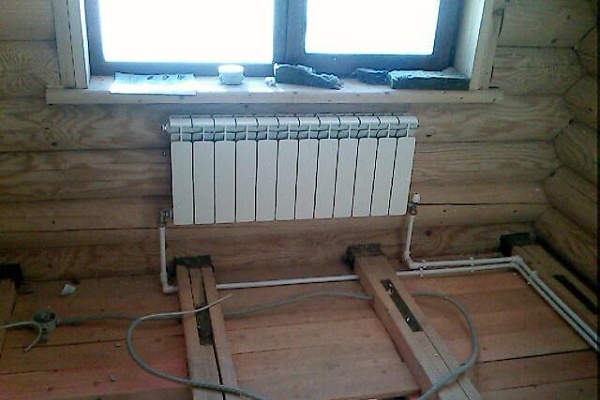

V schémach s dolným rozvodom prechádza potrubie pod vykurovacími zariadeniami. Tento variant vyzerá oveľa lepšie, ale vyžaduje povinnú inštaláciu odvzdušňovacích ventilov (Mayevského ventily) na každý radiátor.

Sú potrebné na odvod prebytočného vzduchu z hornej časti radiátorov, ktorý vzniká v dôsledku dodávky teplonosnej látky zdola bez predchádzajúceho prechodu cez otvorenú expanznú nádrž na odvzdušnenie.

Výhody jednotrubkového vykurovania vidieckeho domu:

• úspora na materiáloch;
• jednoduchosť projektovania a montáže.

Relatívne malé množstvo rúr sa výrazne odráža na vonkajšom vzhľade vykurovacej sústavy, ktorá sa vo väčšine prípadov kladie otvoreným spôsobom.

V dvojposchodových a plošne veľkých chatách je lepšie nepoužívať takúto schému

Nevýhody:

• zložitosť kontroly teploty;
• práca každého radiátora závisí od stavu celého systému;
• obmedzenie z hľadiska dĺžky, možnosť obsluhovať okruh s dĺžkou najviac 30 m.

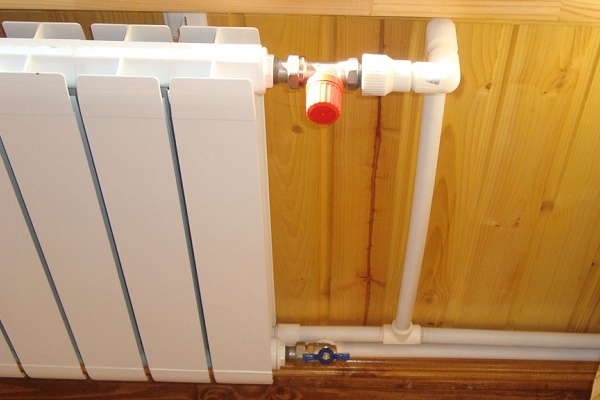

Aby sa zabezpečila možnosť dočasného alebo trvalého odpojenia jedného alebo viacerých radiátorov bez zastavenia systému, pod každým z nich sa kladie obtok – obvodová rúra so systémom ventilov.

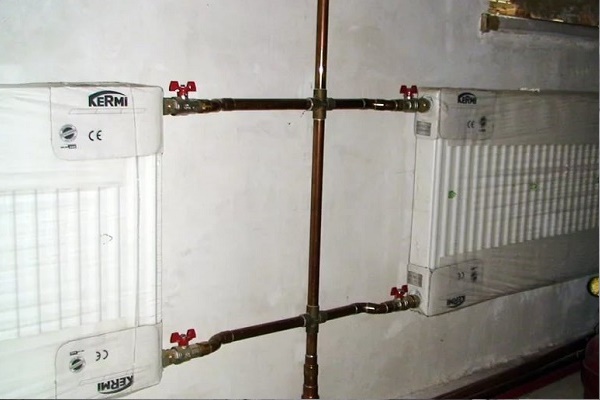

Zdokonalenie schémy Leningradka pripojenia batérie inštaláciou dvoch alebo troch uzatváracích ventilov umožňuje odpojiť jednotlivé zariadenie na opravu bez zastavenia prevádzky systému a vypúšťania teplonosnej látky. Viac o usporiadaní jednotrubkového vykurovacieho systému v rodinnom dome ďalej.

Dvojrúrkový model vykurovania

Oveľa dokonalejšia schéma – dvojrúrková. Princíp jej činnosti spočíva v prítomnosti dvoch rúr – prívodnej a spätnej, ku ktorým sa paralelne pripájajú radiátory.

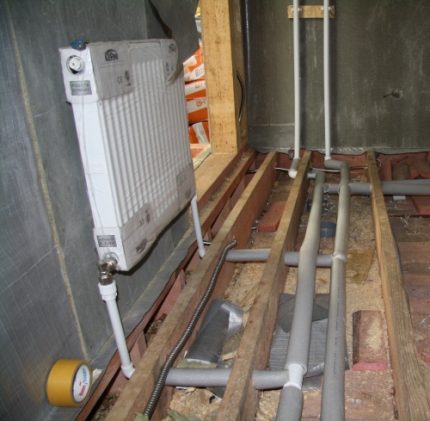

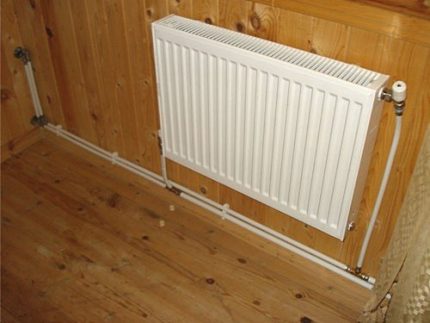

Pri kladení vykurovania podľa dvojrúrkovej schémy sa radiátor pripája na prívod a spiatočku, z oboch strán je vybavený uzatváracími ventilmi

Teplonosné médium prúdi prívodným potrubím ku každému zariadeniu s rovnakou teplotou. Po prechode radiátorom voda vstupuje do spiatočného potrubia. Touto schémou je možné zabezpečiť rovnomerné vykurovanie celého domu.

Výhody dvojrúrkovej schémy vykurovania vidieckeho domu:

• nezávislosť zariadení od seba;
• rovnomerné vykurovanie;
• možnosť riadiť tepelný výkon každého radiátora pomocou nainštalovaných termostatov na zariadeniach.

Okrem pomerne vysokej spotreby materiálov a nákladov na projektovanie, dvojrúrková sústava vykurovania prakticky nemá nedostatky.

Krok 2 – vykonanie výpočtov a architektonická časť

Architektonická časť projektovania vykurovania zahŕňa vybavenie alebo výstavbu miestnosti pre zariadenie – kotolne vidieckeho domu, ako aj výber a výpočet komína. Aby ste správne navrhli výkon zariadenia, priemer rúr, objem teplonosného média a ďalšie parametre, je potrebné vykonať výpočty.

Výpočtová časť nevyžaduje hlboké znalosti z oblasti vyššej matematiky, stačí dosadiť do vzorcov potrebné koeficienty a použiť kalkulačku.

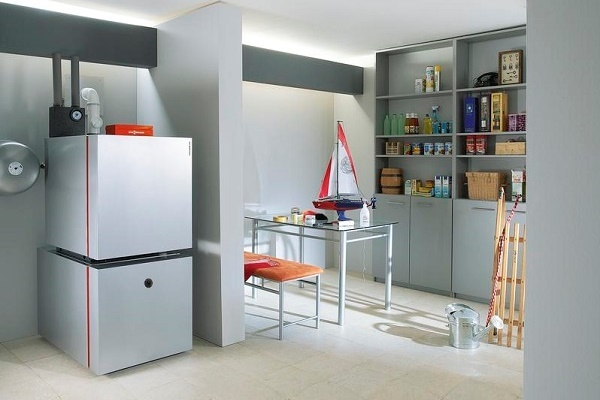

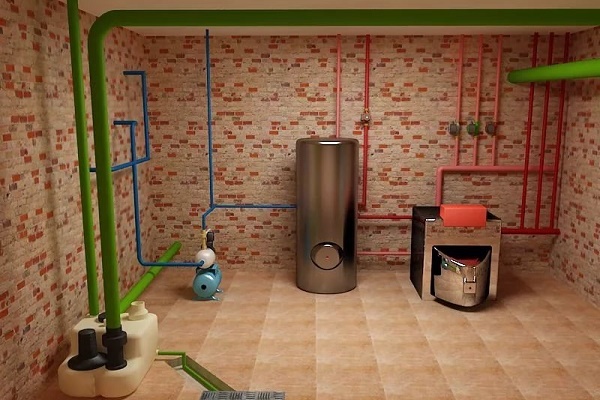

Projektovanie kotolne podľa všetkých pravidiel

Predtým, ako začnete s projektovaním rozvodu a nákupom materiálov, musíte vybrať vhodné miesto pre umiestnenie tepelného generátora. Môže to byť samostatná miestnosť v dome – kotolňa. Ak nie je voľná miestnosť, možno postaviť prístavbu.

Pre plynový kotol, ktorý bude pracovať z centrálneho plynovodu, je potrebné zorganizovať kotolňu podľa všetkých pravidiel, pretože plynové služby prísne kontrolujú dodržiavanie noriem prevádzky plynového zariadenia. Pri umiestnení kotla na nevhodnom mieste alebo s porušeniami nebude projekt podpísaný a používanie kotla bude zakázané až do odstránenia pripomienok.

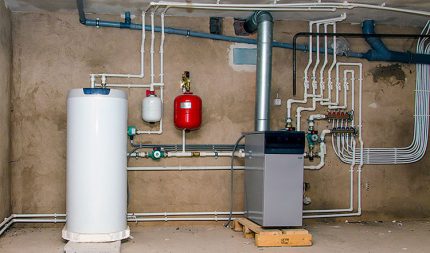

Kvalitne vykonaná obväzka kotolne zabezpečuje neobmedzený prístup ku všetkým komponentom systému

Základné požiadavky na kotolne v domoch:

• výška stropov od 2,5 m;
• objem miestnosti od 15 m³;
• obvodové konštrukcie kotolne musia mať požiarnu odolnosť 0,75 h;
• musí byť zabezpečené prirodzené osvetlenie;
• povinná je prítomnosť vetrania.

Umiestnenie kotla závisí aj od jeho výkonu. Ak je výkon zariadenia 151-350 kW, možno ho umiestniť len v samostatnej miestnosti v suteréne alebo na prvom poschodí, ako aj v prístavbe. Kotly s výkonom 61-150 kW je možné umiestniť aj na druhom alebo ďalších poschodiach.

Zariadenia do 60 kW môžu byť umiestnené aj v kuchyni vidieckeho domu, za predpokladu, že tam je okno s vetračkou. Odporúčame tiež prečítať si materiál o tom, ako správne usporiadať kotolňu v vidieckom dome.

Vyberáme komín a rozhodujeme sa o veľkosti

Ďalšia dôležitá podrobnosť pri projektovaní – komín. Ten bude odvádzať produkty spaľovania von. Základné požiadavky, ktoré sa kladú na komíny:

• požiarna odolnosť materiálu nesmie byť menšia ako 1 h;
• všetky spoje a styky musia byť ošetrené ohňovzdornými materiálmi;
• komín musí byť absolútne plynotesný;

Priečny prierez komína sa určuje podľa predpisov SNiP 2.04.05-91. Veľkosť komínového kanála závisí od výkonu tepelného generátora.

Podľa materiálov výroby môžu byť komíny:

• tehlové;
• kovové;
• keramické.

Tehlový variant sa zvyčajne projektuje už vo fáze výstavby vidieckeho domu. Rúry môžu byť stenové, násadné a koreňové. Usporiadanie stenového variantu je možné len počas výstavby stien budovy. Koreňový a násadný typ možno postaviť ako po výstavbe stien, tak aj po dokončení strechy.

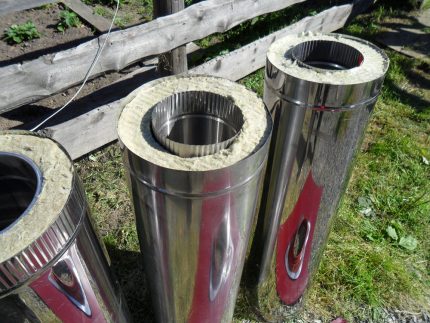

V rozloženom stave majú komínové rúry vzhľad metrových sekcií. Spoje musia byť utesnené ohňovzdorným materiálom

Kovový komín sa dnes používa všade. Nerezová oceľ je spoľahlivý, odolný materiál, ktorému neškodia horúce produkty spaľovania. Moderné komíny sa navrhujú ako takzvané sendvičové systémy. Rúra z nehrdzavejúcej ocele je umiestnená do rovnakej, ale s väčším priemerom. Voľný priestor medzi nimi je vyplnený izoláciou, spravidla čadičovou vatou.

Keramická rúra komína sa nepoužíva tak často. Jej hlavnou výhodou je vysoká odolnosť voči teplu, a hlavnou nevýhodou je krehkosť. Okrem toho je keramický komín pomerne ťažký.

Návrh komína je zodpovedný krok. Veľkosť otvoru je jedným z najdôležitejších parametrov. Závisí od výkonu a kapacity kotla.

Priemerné priemery kruhových komínov:

• pre kotly s výkonom do 3,5 kW – 16 cm;
• do 5,2 kW – 19 cm;
• do 7,2 – 22 cm.

Pri výpočte výšky komína sa zohľadňuje výška strechy a vzdialenosť od komína po hrebeň. Ak je rúra umiestnená blízko vrcholu strechy (do 1,5 m), výška komína bude o 0,5 m vyššia ako strecha. Ak je vzdialenosť medzi nimi väčšia (od 1,5 do 3 m), komín musí byť aspoň na rovnakej úrovni ako hrebeň.

Výpočet potrebného výkonu systému

Na výpočet vykurovacieho systému vidieckeho domu je potrebné zohľadniť niekoľko faktorov, a to:

• klimatická zóna, v ktorej sa chata nachádza;
• výkon zdroja tepelnej energie;
• zdroje a objem tepelných strát;
• plocha a objem vykurovaných miestností;
• počet radiátorov a ich veľkosť;
• prítomnosť izolácie obvodových konštrukcií.

Na výber výkonu kotla a vykurovacích radiátorov sa používajú tieto vzorce:

M_k=S_miest. x UM_k/10 + 30%, kde:

M_k – výkon kotla;

S_miest. – plocha miestnosti;

UM_k – merný výkon kotla na 10 m² vykurovanej plochy.

UM_k závisí od regiónu. Pre Moskvu a Moskovskú oblasť sa berie hodnota 1,2–1,5 kW. Rezerva 30% bude dostatočná pre jednookruhový kotol. Ak sa predpokladá dvojokruhová schéma, je potrebné pridať ďalších 20% na ohrev vody.

Takýmto spôsobom sa dom 9×9 v Podmoskoví môže vykurovať jednookruhovým kotlom s výkonom: M_k=81 x 1,5/10 + 30% = 16 kW.

So znalosťou výkonu zariadenia možno vypočítať minimálny objem vody vo vykurovacom systéme chaty podľa vzorca:

V= M_k x 15.

Pre ten istý dom v Podmoskoví bude potrebné do systému naliať V= 16 kW x 15 = 240 l teplonosnej kvapaliny.

Cirkulácia – prirodzená alebo nútená?

Pri navrhovaní vykurovania pre vidiecky dom je potrebné rozhodnúť sa, ako bude teplonosná kvapalina cirkulovať v systéme: pôsobením gravitácie alebo pomocou čerpadla.

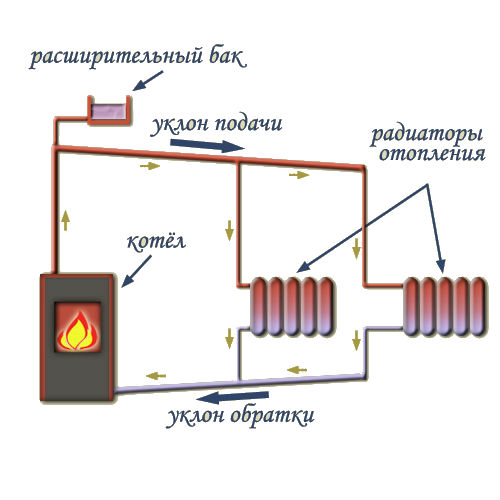

Vďaka malému sklonu potrubia sa teplá voda z kotla pohybuje nahor a putuje po rúrach, zatiaľ čo studená – klesá nadol. Týmto spôsobom je systém úplne autonómny.

Prirodzený spôsob je výhodný v tom, že na fungovanie systému nie je potrebná elektrická energia. Cirkulácia sa uskutočňuje vďaka fyzikálnym vlastnostiam kvapaliny pri zmene teploty.

Nevýhody systému usporiadaného podľa tohto princípu:

• je potrebné viac teplonosnej kvapaliny;
• rúry musia mať väčší priemer;
• je potrebné dodržať sklon 2%.

Okrem toho, na vyváženie teploty v sieti s prirodzenou cirkuláciou je potrebné zvýšiť počet sekcií radiátorov umiestnených najďalej od kotla.

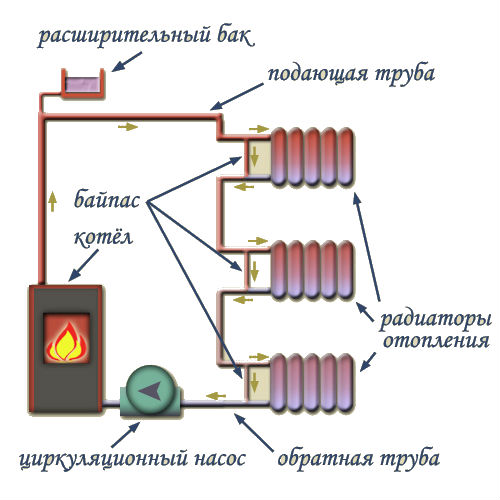

Ak plánujete systém s nútenou cirkuláciou, v kotolni musí byť privedené napájanie pre čerpadlo presne v tom mieste, kde bude umiestnené podľa projektu.

Nútená cirkulácia funguje pri oveľa menšom množstve kvapaliny a priemere potrubia, sklon nie je potrebný a výber radiátorov sa výrazne rozširuje.

Avšak pre plnohodnotné fungovanie bude potrebné vybaviť systém nielen čerpadlom, ale aj meracími prístrojmi a expanznou nádobou. To všetko musí byť zohľadnené pri navrhovaní systému. s nútenou cirkuláciou.

Krok 3 – výber zdroja energie

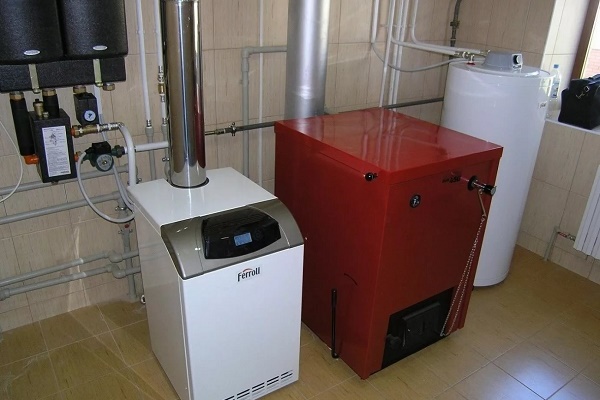

Základom celého vykurovacieho systému je kotol. V závislosti od druhu paliva, ktoré sa používa na vykurovanie, rozlišujeme 4 kategórie kotlov:

• na tuhé palivo;
• dieselové;
• plynové;
• elektrické.

Keď spoznáte základné charakteristiky všetkých druhov generátorov tepelnej energie pre chatu, nepomýlite sa pri výbere vhodného variantu.

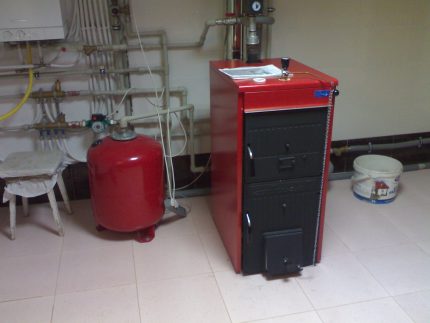

Tuhé palivo – stáročiami overená metóda

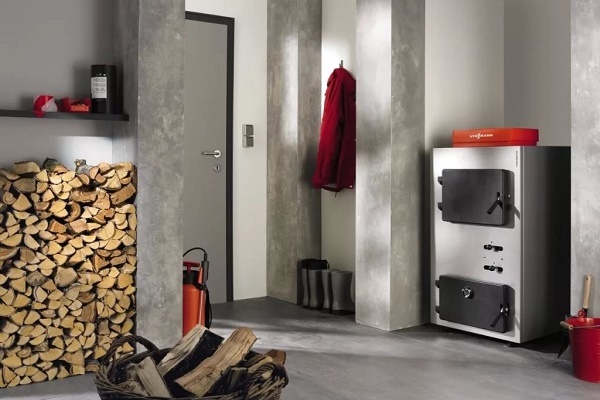

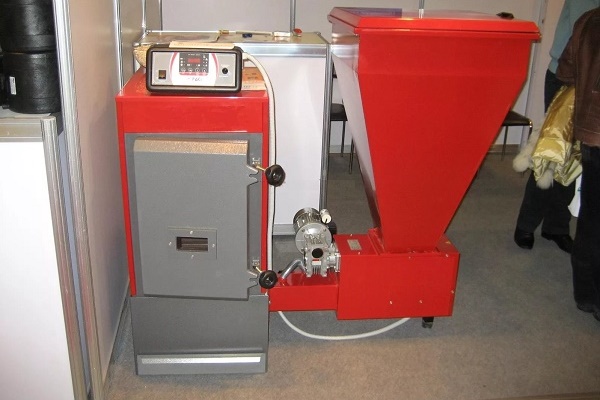

Pre vidiecke domy si často vyberajú práve kotly na tuhé palivo. Súvisí to najmä s dostupnosťou surovín.

Kotol na tuhé palivo môže pracovať nielen na uhlie alebo drevo, ale aj na odpad z drevospracujúcej výroby, pelety, brikety, rašelinu, dokonca na organické palivo z hnoja. Hlavné je, aby bolo kde uskladniť celú zásobu paliva. Čo sa týka účinnosti systémov na tuhé palivo, je pomerne nízka – v priemere okolo 75 %.

Moderné kotly na tuhé palivo majú kompaktné rozmery a reprezentatívny vzhľad, vyžadujú si však usporiadanie kotolne v súlade s normami bezpečnej prevádzky.

Ďalšou výhodou takéhoto kotla je jednoduchosť obsluhy. Navyše pri použití tuhého paliva sa systém zahrieva veľmi rýchlo, čo je dôležité pre vidiecke domy. No pri takejto rýchlosti ohrevu je potrebné neustále pridávať palivo do ohniska, inak systém rýchlo vychladne.

Pri kúpe modelu na tuhé palivo buďte pripravení ho zapĺňať každé 4 – 5 hodín. S rovnakou frekvenciou budete musieť čistiť popolník od sadzí a popola.

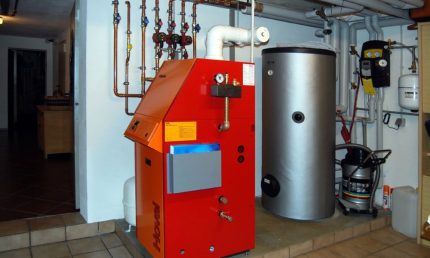

Čím ohrieva dieselový kotol?

Naftové kotly pracujú na svetlé kúrenárske palivo – druh nafty. Líši sa od automobilovej nafty tým, že požiadavky na jej kvalitu nie sú až také vysoké, no takéto palivo je lacnejšie, kvôli absencii cestného poplatku.

Ak chcete používať dieselový kotol, musíte nainštalovať nádrž na naftu s objemom najmenej 750 l. Viete si predstaviť, koľko miesta v kotolni zaberie.

Dieselové kotly sú pomerne objemné a hlučné, ale v samostatnej kotolni nebudú spôsobovať nepríjemnosti

Medzi výhody tohto typu vykurovania patrí nízka cena zariadenia, automatické zapínanie a vypínanie. Ale nechať takýto systém dlhší čas bez dozoru nie je vhodné. Ďalšou nevýhodou tohto zariadenia je hluk počas prevádzky.

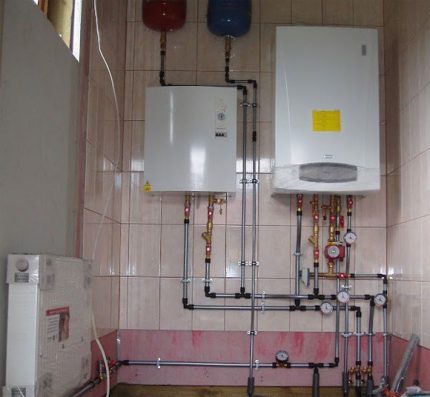

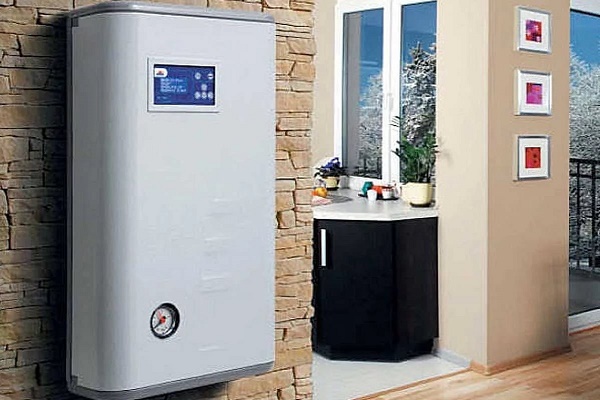

Ekologicky čistý elektrický ohrievač

Používať elektrinu na vykurovanie vidieckeho domu sa zdá byť jednoduché a výhodné riešenie. Ale ani tu to nie je také jednoduché. Ide o to, že celkový výkon elektrického zariadenia, ktoré si môžete nainštalovať vo svojej chate, je obmedzený dodávateľom energie.

Pozrite sa na elektrický rozvádzač. Povedzme, že je uvedená sila prúdu 16 A. Keď poznáte napätie v sieti (220 V), môžete vypočítať prípustný výkon.

16A x 220V = 3520W.

3520 W – maximálne prípustný výkon. To znamená, že kotol s výkonom nad 3,5 kW nie je vhodný pre váš vidiecky dom. Zostáva už len napísať žiadosť o povolenie na inštaláciu ističov s vyšším výkonom. Elektrokotol sa môže pripojiť do bežnej zásuvky, alebo môže pracovať z trojfázového prúdu (380 V).

Elektrokotol nevytvára hluk a absolútne neznečisťuje životné prostredie. Je to jediný typ generátora tepla, ktorý nepotrebuje komín a samostatnú miestnosť.

Výhody elektrického zdroja vykurovania:

• autonómia (nevyžaduje neustálu kontrolu);
• automatické udržiavanie teploty;
• nepotrebuje komín;
• ekologickosť – žiadne produkty spaľovania;
• pohodlie pri prevádzke.

Medzi nevýhody patrí vysoká spotreba elektrickej energie. Odporúčame tiež prečítať si náš ďalší článok, v ktorom je podrobne opísaný systém elektrického vykurovania.

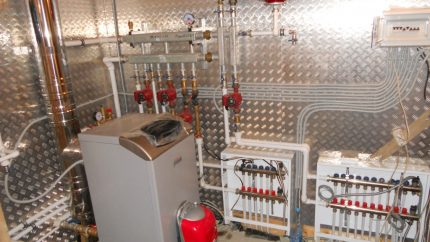

Používame modré palivo – plynový model

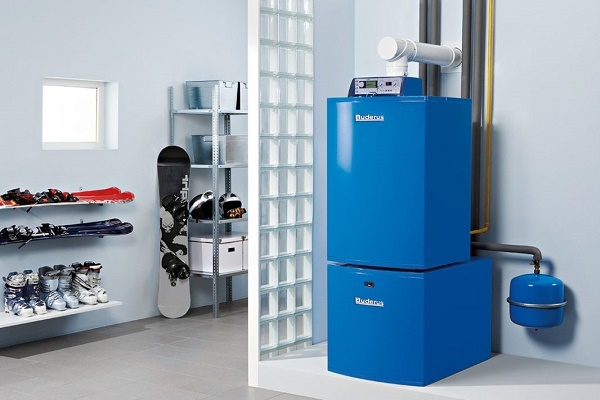

Plynový kotol je jedným z najrozšírenejších a najviac zastúpených na trhu. Pracuje na zemnom plyne, môže sa pripojiť k plynovodu alebo k fľaši, ak je plyn dovážaný.

Pre skvapalnený plyn v fľašiach nie je tento typ kotla najvhodnejší. Jedna 50-litrová fľaša vystačí na 1-2 dni vykurovania vidieckej chaty.

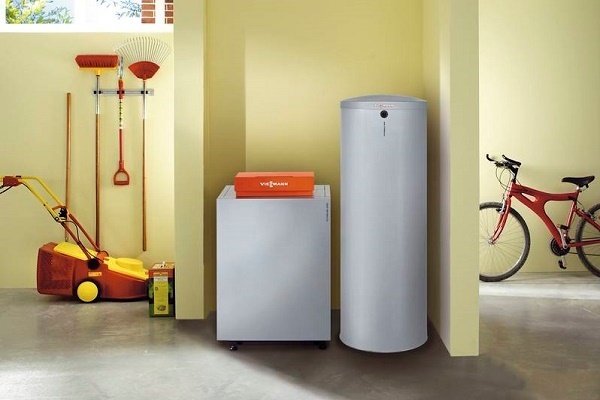

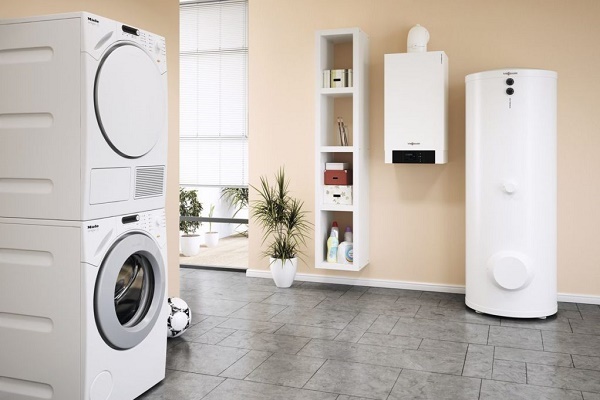

Moderný plynový kotol môže byť ozdobou kotolne – dizajn niektorých modelov lahodí oku

Existujú jednookruhové a dvojokruhové plynové kotly. Jednookruhový kotol je určený výhradne na vykurovanie miestnosti. Dvojokruhový má navyše funkciu prípravy teplej vody – plní úlohu plynového ohrievača. Ak plánujete v zime občas bývať vo svojom vidieckom dome, potom má zmysel nainštalovať dvojokruhový kotol.

Ale ak v chladnom období roka budete dlhší čas neprítomný a vypnete kotol, je lepšie zakúpiť jednookruhový. Skúsenosti mnohých používateľov ukazujú, že vypúšťanie vody zo systému pri dočasnej konzervácii u dvojokruhových modelov je náročné, časť vody môže zostať v systéme, čo je veľmi nebezpečné a hrozí zamrznutie a popraskanie rúr.

Krok 4 – ďalšie súčasti systému

Okrem srdca vykurovacej systému chaty – kotla, do jej zloženia patrí aj ďalšie zariadenie. Správne navrhnúť obehové čerpadlo, expanznú nádobu, radiátory alebo hadice podlahového kúrenia a materiál potrubia je nemenej dôležité ako výber samotného kotla.

Preto nezanedbávajte podrobné štúdium charakteristík dodatočného zariadenia a jemností jeho výberu.

Čerpadlo – kam ho vložiť?

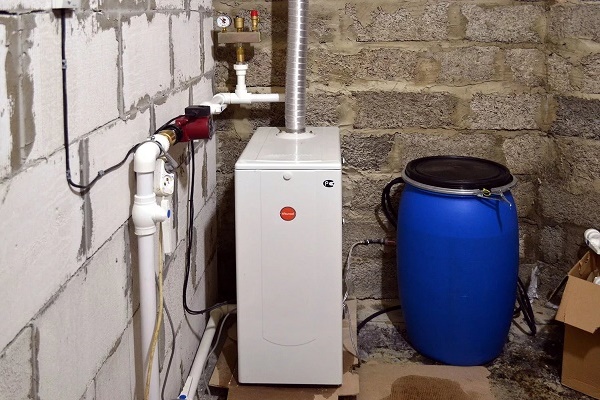

Návrh vykurovania s núteným obehom predpokladá prítomnosť čerpadla. Pre vidiecke domy sa zvyčajne používajú obehové čerpadlá mokrého typu.

Pri výbere čerpadla by ste mali zohľadniť tieto parametre:

• tlak;
• výkonnosť;
• prevádzkové podmienky (plocha miestnosti, zvolené teplonosné médium, typ pripojenia, priemer rúr);
• dodatočné aspekty (hluk pri prevádzke, rozmery agregátu).

Pri návrhu vykurovania vo vlastnom vidieckom dome je dôležité nájsť najvhodnejšie miesto v okruhu na vmontovanie čerpadla. V podstate, správne zvolené čerpadlo si rovnako dobre poradí so svojou úlohou na ktorejkoľvek časti systému.

Dôvod, pre ktorý sa odporúča inštalovať ho pred generátor tepla – na spiatočke, spočíva v menšom opotrebovaní zariadenia pri prečerpávaní vody s relatívne nízkou teplotou.

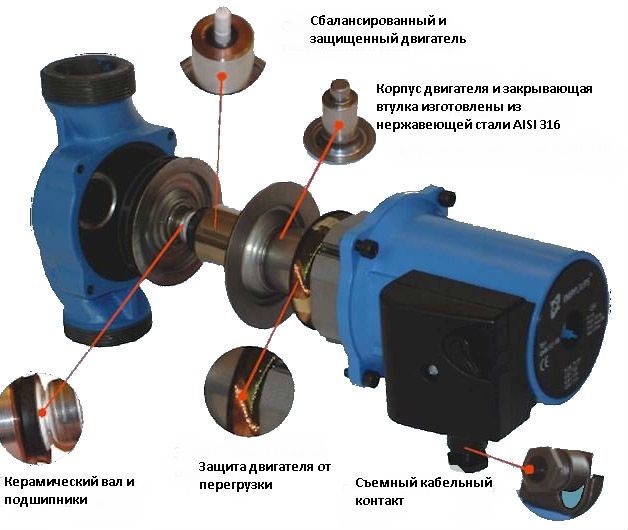

Čerpadlo “mokrého” typu nepotrebuje mazanie častí – počas práce obežné koleso a ložiská sú mazané teplonosným médiom. Chladiaca funkcia je tiež na ňom.

Pre spoľahlivú prácu čerpadla je pri návrhu dôležité postarať sa o filter. Filter hrubého čistenia sa inštaluje priamo pred čerpadlo. Zachytáva častice, ktoré sa dostali do vody vo vykurovacom okruhu. Ak ignorujete inštaláciu filtra, čerpadlo môže rýchlo zlyhať.

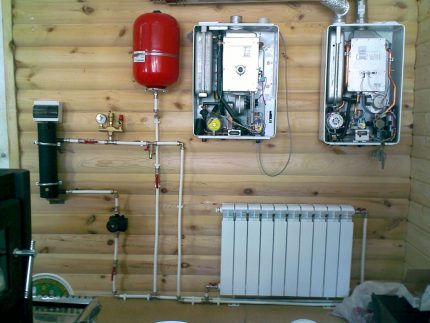

Skupina bezpečnosti a expanzná nádoba

Keďže vykurovací okruh je uzavretý systém a voda má vlastnosť zväčšovať svoj objem pri zahrievaní, do vykurovacieho systému vidieckeho domu musí byť navrhnutá expanzná nádoba. Pri zvýšení tlaku v rúrach sa prebytočné teplonosné médium dostane do nádoby, čím znižuje nebezpečný tlak.

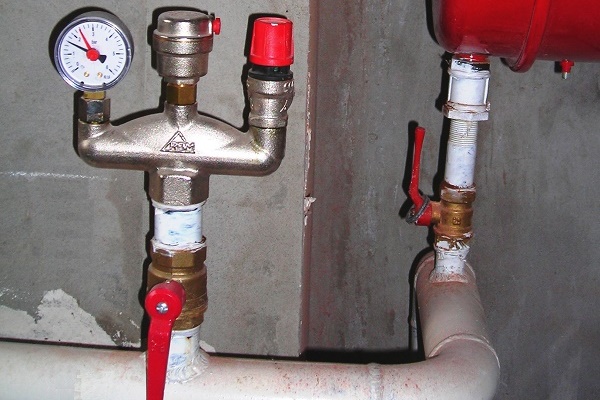

Bezpečnostný blok – súbor troch prístrojov, ktoré zabezpečujú spoľahlivú a bezpečnú prevádzku celého vykurovacieho systému domu.

Patria k nim:

• manometer – na meranie tlaku;
• poistný ventil;
• odvzdušňovač.

S manometrom nie sú problémy – musí byť navrhnutý na meranie tlaku 2–3 atmosféry. To znamená, že manometer na 4 atm. bude ideálny. Poistný ventil plní rovnakú funkciu ako expanzná nádoba, ale v núdzových prípadoch, keď nádoba z nejakého dôvodu nezareagovala.

Pri kritickom zvýšení tlaku sa prebytok odvádza zo systému cez odtokový otvor ventilu.

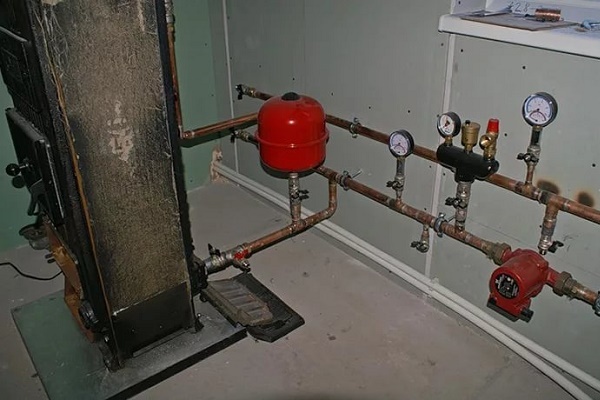

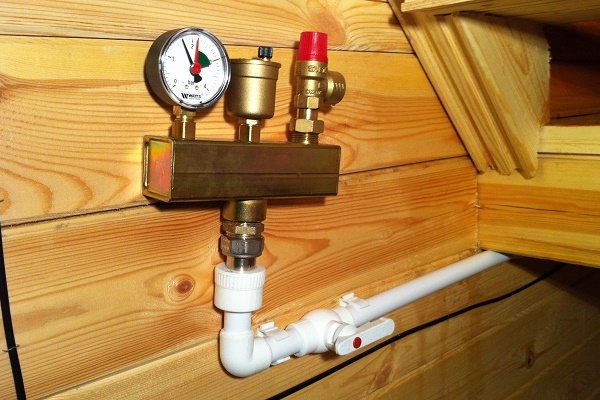

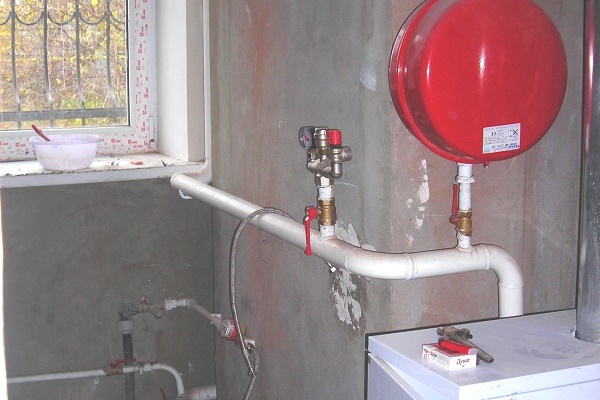

Odbočenie potrubia v tvare trojzubca vľavo – to je bezpečnostná skupina. A červená nádoba hore – expanzná nádoba

Odvzdušňovač musí chrániť kotol pred náhodne vniknutým vzduchom do vykurovacieho okruhu. Keďže bublinky vzduchu vo vode stúpajú nahor, zariadenia na odvod prebytočného vzduchu sa inštalujú na vrch stúpačky alebo každého radiátora.

Potrubie a radiátory – výpočet a výber

Ďalšia etapa – rozhodnúť sa o materiáli potrubí pre vykurovací okruh. Možnosti môžu byť nasledujúce:

• oceľ;
• polypropylén;
• metaloplast;
• polyetylén.

Oceľové rúry sa predtým používali na vykurovanie vidieckych domov. Sú pevné a neboja sa vysokého tlaku. Ich hlavnou nevýhodou je náchylnosť na koróziu. Hrdza môže oceľ prehrýzť, v rúrach vznikajú dierky a celý systém sa stáva nepoužiteľným.

Kvôli koróznym usadeninám na vnútornom povrchu oceľových rúr sa svetlosť časom zmenšuje. Navyše na ich montáž budete potrebovať aspoň kvalifikovaného zvárača.

Slabé miesto každého potrubia – spoje. Pri navrhovaní vykurovacieho okruhu z polypropylénu sa o to nemusíte starať. Rúry sa spájajú zváraním – špeciálnou spájkovačkou. Spoje sú monolitické.

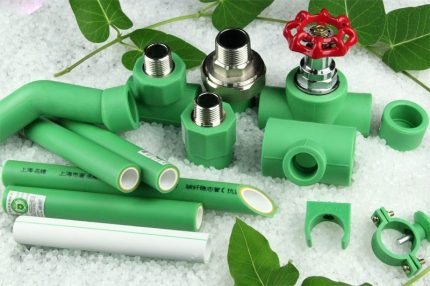

Polypropylénové rúry nie sú náchylné na koróziu, prakticky sa zvnútra neznečisťujú, sú trvácne, ľahké a lacné.

Tvarovky pre polypropylénové rúry môžu byť tiež vyrobené bez použitia kovu. To ich robí lacnejšími a dobre sa to odráža na kvalite spojenia.

Metaloplastová rúra sa predáva v zvitkoch veľkej dĺžky – až 500 m. Tým sa dá úplne vyhnúť spájaniu potrubia z jednotlivých častí, položením metaloplastových rúr po celom vykurovanom obvode domu. Taktiež nehrdzavejú, nič sa v nich neusadzuje, sú trvácne. Ale treba chrániť metaloplastové rúry pred UV žiarením a poškodením počas montáže.

Polyetylénové rúry sa používajú na teplú vodu, kúrenie a podlahové vykurovanie. Majú rovnaké výhody ako ostatné, ale ich hlavnou nevýhodou je vysoká cena samotných rúr a tvaroviek.

Čo je lepšie – radiátor alebo podlahové kúrenie?

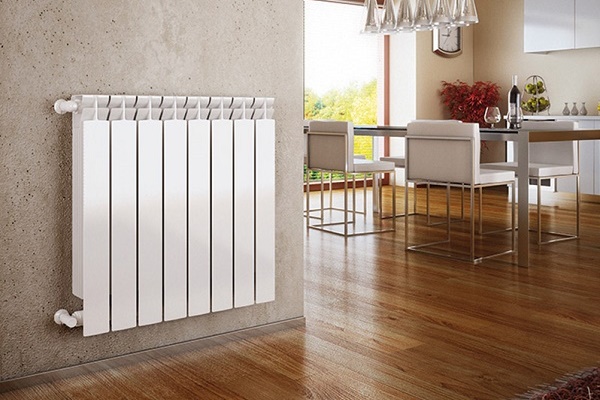

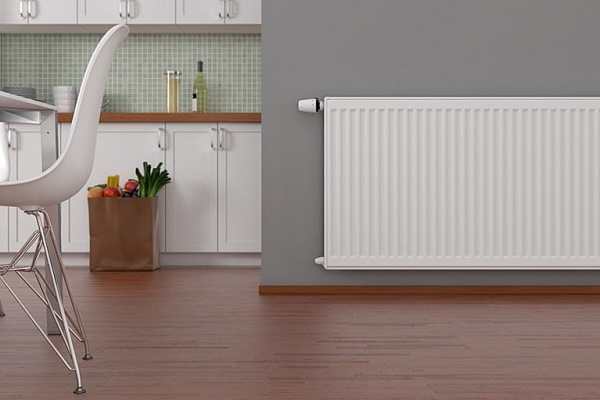

Vo vidieckom dome sa ako tepelné žiariče používajú sekčné, doskové alebo panelové radiátory.

Takéto radiátory môžu byť:

• liatinové;
• hliníkové;
• oceľové;
• bimetalické.

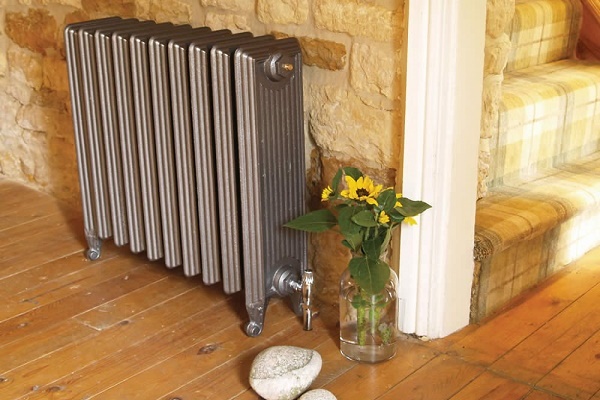

Liatinové radiátory sú veľmi ťažké a krehké, ale dobre odovzdávajú teplo. Hliníkové modely sú ľahké a lacné, ale chemicky nestabilné, podliehajú korózii a boja sa tlakových rázov. Oceľové radiátory tiež trpia koróziou, ale sú chemicky stabilné.

Bimetalický typ radiátorov spája výhody hliníkových a oceľových radiátorov. Nosič tepla sa pohybuje v oceľovej rúre a neprichádza do kontaktu s hliníkovým telom. Táto možnosť je vhodná pri použití nemrznúcej zmesi namiesto vody v okruhu.

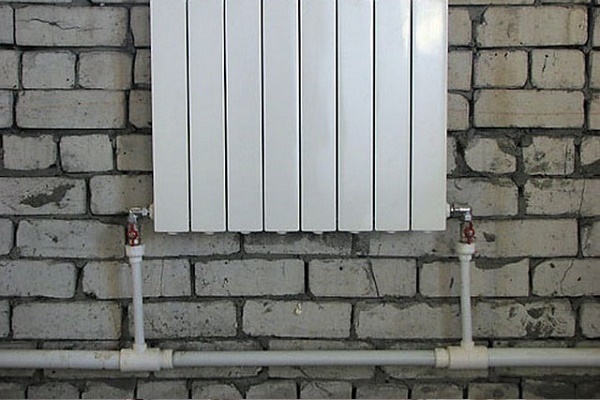

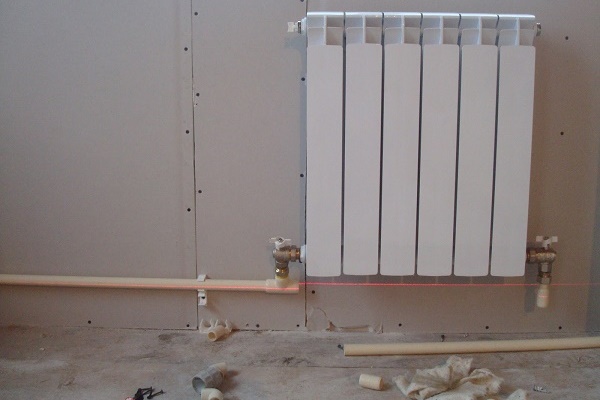

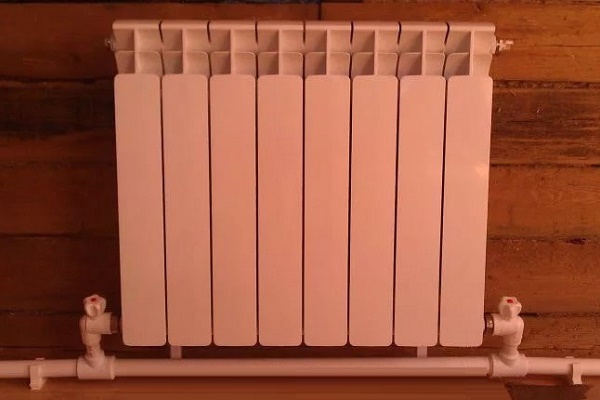

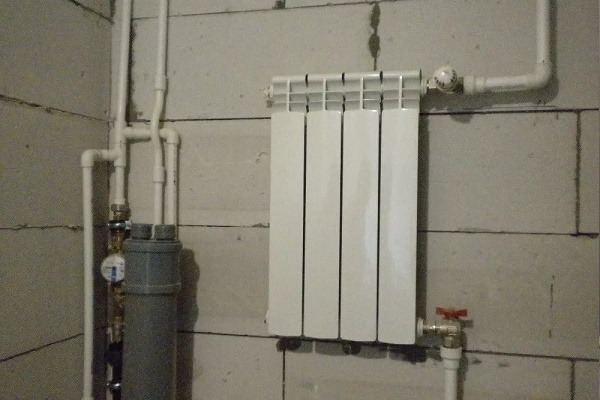

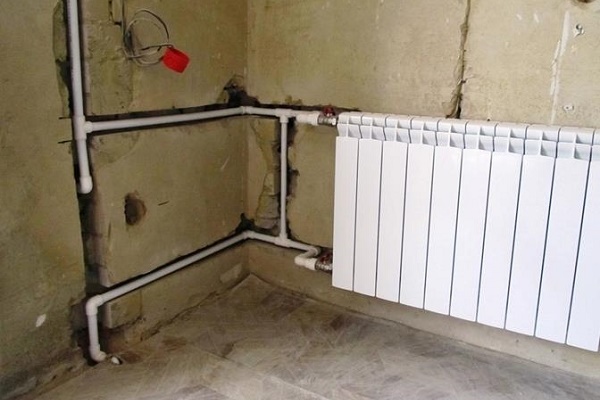

V tomto prípade je radiátor pripojený k horizontálnemu rozvodu. Používajú sa polypropylénové rúry umiestnené pod podlahou. Rúry sú zateplené

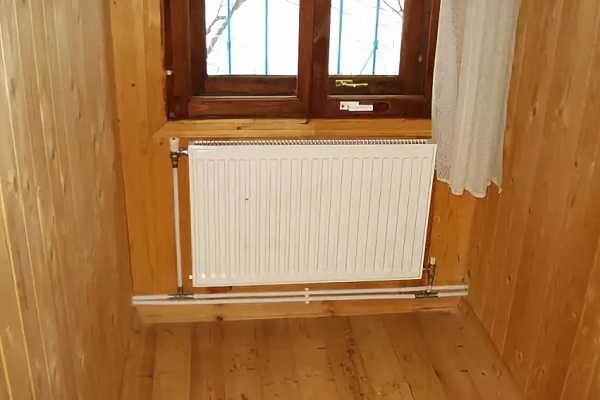

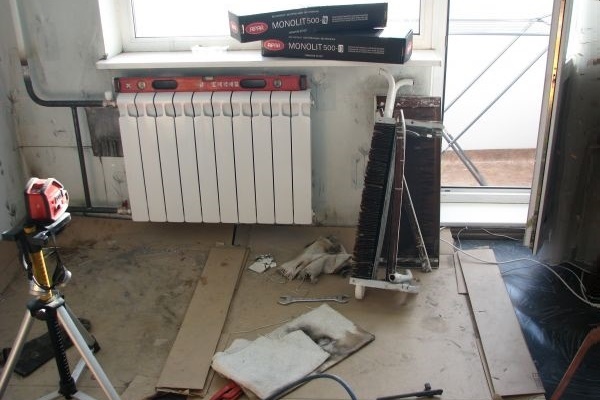

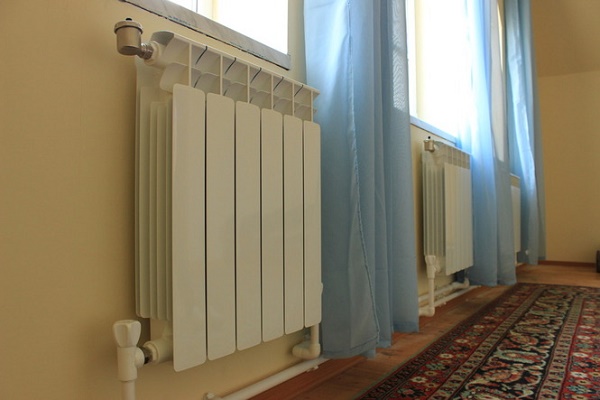

Radiátory sa umiestňujú pod okenné otvory – v miestach, kde sa stena najviac ochladzuje. Vďaka tomu sa dá zabrániť zahmlievaniu okien a vzniku kondenzátu na stenách. Počet radiátorov závisí od počtu otvorov, ale najmenej 1 na vykurovanú miestnosť. Viac o výpočte vykurovacích radiátorov si prečítajte tu.

Pri výstavbe chaty je aktuálne projektovanie podlahového vykurovania na vykurovanie miestnosti. Vodné podlahové kúrenie predstavuje rúry uložené pod podlahovou krytinou, ktoré sú súčasťou vykurovacieho okruhu. Takáto konštrukcia je veľmi účinná.

Podlahové kúrenie je potrebné projektovať spolu s celým systémom a zohľadniť jeho prítomnosť pri výpočte výkonu kotla a počtu radiátorov.

Zvláštnosti výberu teplonosného média

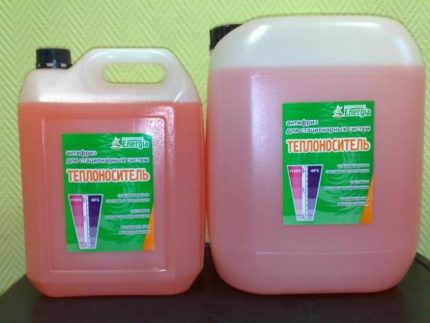

Ako teplonosné médium slúži čistá voda alebo nemrznúca zmes. Voda je samozrejme lacnejšia a dostupnejšia. Má vysokú tepelnú kapacitu a dobre si plní svoju funkciu. Avšak, čo je obzvlášť aktuálne pre vidiecke domy, pri zastavení kotla hrozí riziko zamrznutia vody v systéme a poškodenia potrubia.

Pre takéto prípady je možné navrhnúť systém s nemrznúcou zmesou ako teplonosným médiom. Nezamŕza, má dobrú tekutosť a tepelnú kapacitu. Je to však ekologicky nebezpečná látka. Vypúšťať ju do kanalizácie je zakázané. Väčšina kotlov nie je konštruovaná na prácu s nemrznúcou zmesou. A okrem všetkého uvedeného je nemrznúca zmes ešte aj rádovo drahšia ako voda.

Používajte výlučne teplonosné médium špeciálne určené na tieto účely. Je neprípustné naliať do systému automobilovú “nemrznúcu kvapalinu”, môžete natrafiť na falzifikát a naliať do vykurovacieho okruhu nejakú neznámu agresívnu látku, napríklad kyselinu.

Krok 5 – projektovanie rozvodu + príklady

Montáž potrubia môže byť vykonaná niekoľkými spôsobmi:

• trojníkový typ montáže;
• kolektorový.

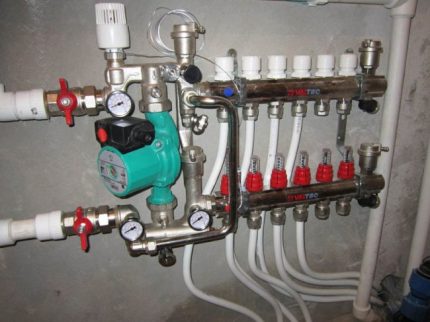

Druhý názov kolektorového pripojenia – lúčové. Ku kotlu sa pripája kolektor a od neho pod podlahou sa rozchádzajú rúry ku každému z radiátorov.

Na vykurovanie jednoposchodového domu bude postačovať kolektor so 6 vstupmi. Ak je chata dvojposchodová, je lepšie nainštalovať kolektor dvakrát väčší.

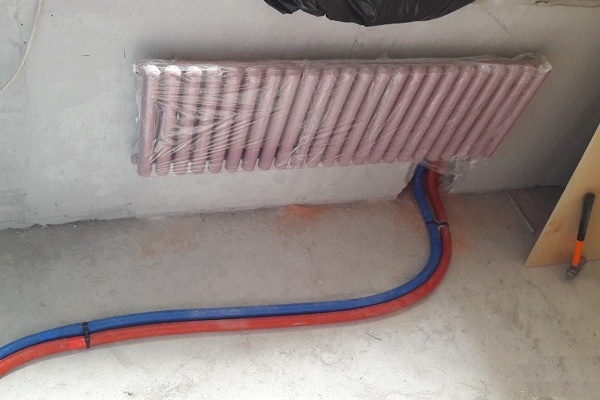

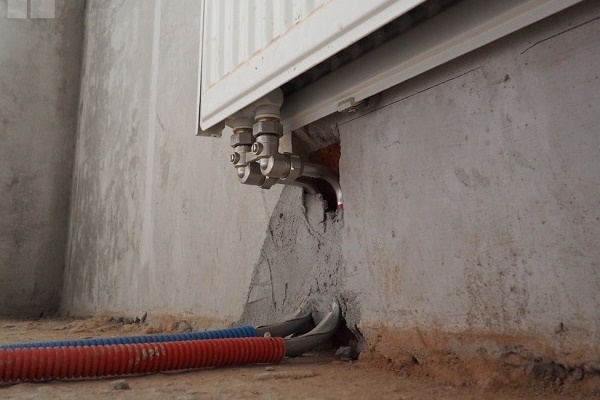

Kolektorová schéma sa realizuje pomocou flexibilných kovoplastových rúr. Po položení materiálov podlahovej krytiny sú všetky vykurovacie rúry úplne skryté a nekazia vzhľad miestnosti. Vstupy a výstupy ku každému radiátoru sú privádzané zdola priamo spod podlahy.

Trojníkové pripojenie sa realizuje spojením všetkých vykurovacích zariadení s prívodným a vratným potrubím pomocou trojníkov. Realizovať takúto schému je jednoduchšie, netreba míňať peniaze na kolektory a hľadať miesto na ich inštaláciu, čo sa zvyčajne vykonáva v strede budovy na vyrovnanie dĺžky pripojených okruhov k hrebeňu.

Aby sme znovu nevymýšľali koleso, môžeme použiť jeden z typických rozvodov vykurovania pre vidiecky dom, ktoré sa úspešne používajú v stavebníctve. Tradičný jednorúrkový model je dobre znázornený na nasledujúcom výkrese.

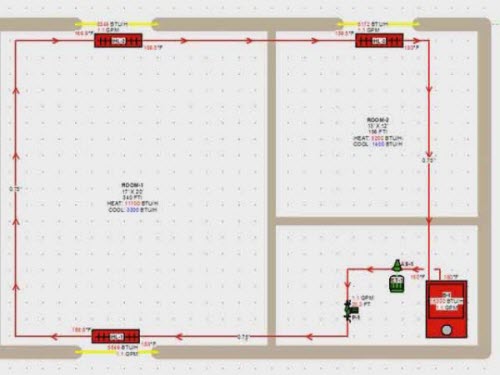

Na výkrese je znázornený malý vidiecky dom, v ktorom bude úplne postačovať jednorúrkový systém.

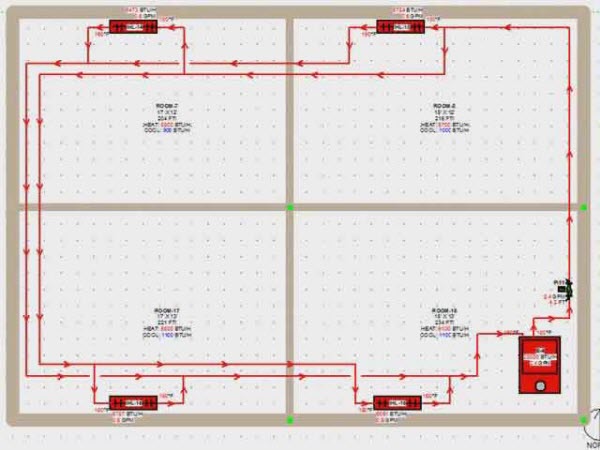

Pre typickú chatu sa často používa kombinácia jednorúrkovej a dvojrúrkovej schémy. V takom prípade schéma rozvodu vyzerá nasledovne.

Prvá časť potrubia má podobu jednoduchej rúry a až pred prvým radiátorom sa rozdeľuje na dve.

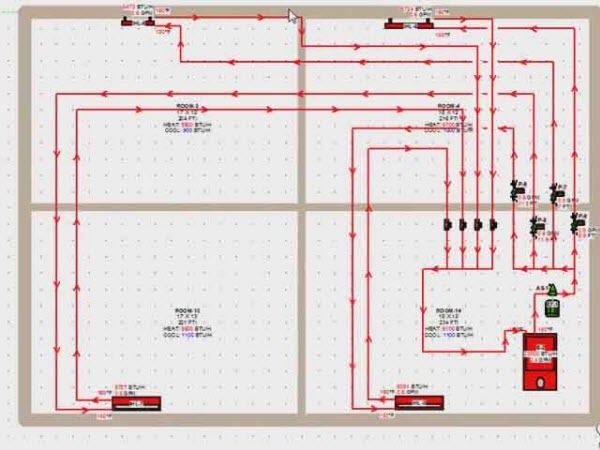

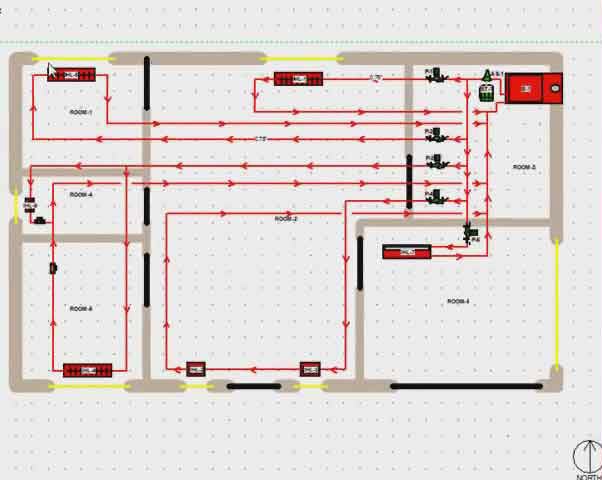

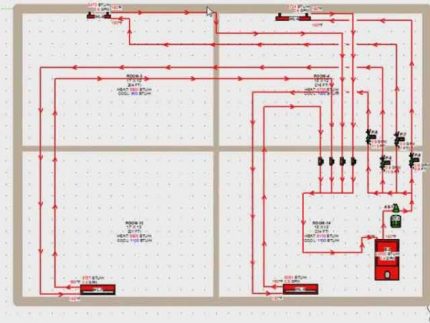

Ten istý dom možno vykurovať aj pomocou kolektorovej schémy.

V tomto prípade postačuje kolektor na 4 okruhy pripojené k jednému teplogenerátoru.

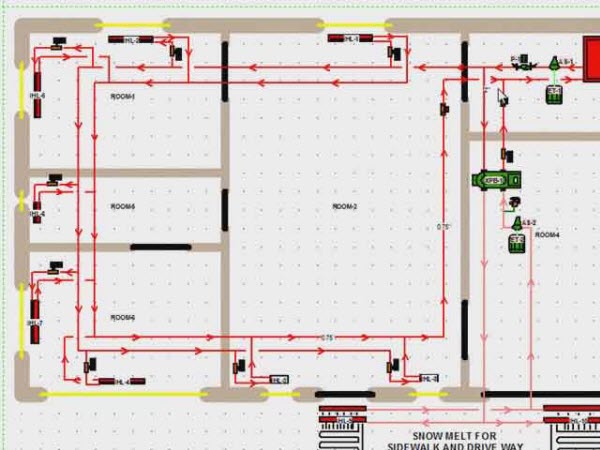

Na tejto schéme odchádza z kotla samostatná vetva a vedie na verandu domu. Je to ohrev schodíkov na zabránenie tvorbe ľadu.

Hlavná časť okruhu predstavuje dvojrúrkový systém, zatiaľ čo doplnková vetva je jednorúrková.

V tomto prípade systém zahŕňa samostatné čerpadlo, nádrž a bezpečnostný blok pre jednorúrkovú odbočku na podlahové kúrenie v oblasti schodíkov.

Na nasledujúcej schéme má teplovod odbočky do každej miestnosti. To znamená, že každá miestnosť je vykurovaná samostatným okruhom.

Rúr bude potrebných niekoľkokrát viac, ale ventily a termostaty na každej odbočke umožňujú regulovať teplotu v každej miestnosti individuálne.

Závery a užitočné video k téme

Vo videu sú uvedené základné metódy pripojenia radiátorov, popísané sú výhody každej z nich:

V tomto video materiáli sú podrobne popísané všetky nuansy, ktoré treba zohľadniť pri výbere vykurovacích rúr:

A tu je dobrý príklad navrhovania kombinovaného systému na vykurovanie dvojpodlažnej chaty:

Keďže vykurovací systém vidieckeho domu musí byť predovšetkým spoľahlivý a efektívny, treba venovať maximálnu pozornosť vypracovaniu projektu. Akákoľvek nezohľadnená podrobnosť môže negatívne ovplyvniť funkčnosť vykurovania. Radšej zverte navrhovanie profesionálovi, aby ste sa vyhli chybám.

Ak ste už sami navrhovali a zariaďovali vykurovací systém pre dom a poznáte jemnosti, na ktoré je určite potrebné dávať pozor, podelte sa, prosím, o svoje vedomosti a skúsenosti s našimi čitateľmi. Zanechajte komentáre v bloku umiestnenom nižšie.
