Dieselová teplovzdušná pištoľ vlastnými rukami: návod na výrobu vlastného zariadenia

Teplogenerátory a teplovzdušné pištole, ktoré môžu pracovať na rôznych druhoch paliva, umožňujú v krátkom čase vykúriť rozsiahly priestor. Tieto zariadenia sú k dispozícii v obchodoch, ale ak máte určité technické zručnosti, môžete si ich vyrobiť sami. Pochybujete?

Ukážeme, že dieselová teplovzdušná pištoľ sa dá pomerne ľahko zostaviť vlastnými rukami, ak má vykonávateľ skúsenosti so zváraním a spracovaním kovu.

V článku je podrobne popísané, ako je usporiadaný a funguje kvapalnopalivový agregát, aké druhy sú na trhu k dispozícii. Pre milovníkov vlastnoručných výrobkov sme pripravili podrobný návod na zostavenie jednoduchého tepelného zariadenia. Tým, ktorí uprednostňujú používanie továrenského vybavenia, poslúži prehľad najlepších výrobcov dieselových teplovzdušných pištolí.

Princíp činnosti a druhy teplovzdušných pištolí

Teplovzdušné pištole, ktoré získali svoj názov vďaka špecifickému tvaru, sa považujú za jeden z najúčinnejších spôsobov zvýšenia teploty vzduchu v miestnostiach.

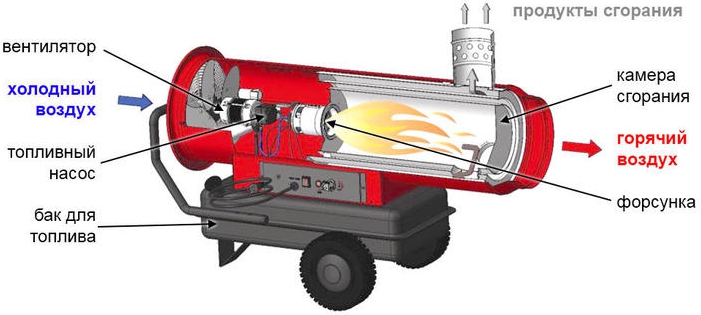

Princíp činnosti takýchto zariadení je pomerne jednoduchý: pomocou rotujúcich lopatiek ventilátora je studený vzduch z okolitého priestoru vtlačený dovnútra agregátu. Pri prechode cez vyhrievací prvok sa prúd vzduchu zahreje na vysokú teplotu, potom je vytlačený do miestnosti a odovzdáva teplo.

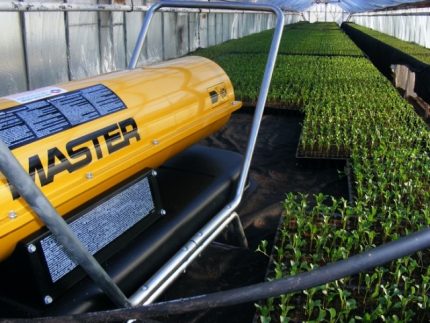

Teplovzdušné pištole pracujúce na rôznych druhoch paliva sa používajú na vykurovanie priemyselných objektov, skleníkov, skladov. V prípade krajnej núdze ich možno použiť aj na núdzové vykurovanie vchodov a bytov.

Všetky agregáty možno rozdeliť do dvoch veľkých kategórií.

1. Malé domáce spotrebiče s malým výkonom a rozmermi, používané na vykurovanie relatívne malých priestorov (pivnica, garáž).
2. Veľké a výkonné priemyselné zariadenia, schopné v krátkom čase zvýšiť teplotu vzduchu v obrovskej miestnosti.

Okrem toho sa teplovzdušné pištole líšia podľa typu použitého paliva.

Podľa tohto kritéria možno rozlíšiť nasledujúce druhy agregátov:

• Elektrické pištole. Ekologicky čisté zariadenia fungujú bez zápachu, hluku a emisií škodlivých látok. Ich nevýhody: závislosť od elektrickej siete a tiež spotreba veľkého množstva drahej elektrickej energie.
• Plynové kanóny, pracujúce na rôznych modifikáciách plynného paliva, sa najčastejšie používajú vo výrobe, v poľnohospodárstve alebo pri stavebných prácach.
• Parné kanóny uvoľňujú teplo a vytvárajú nasýtený prúd horúcej pary. Takéto ekologické zariadenia sa úspešne používajú v domácnostiach: nielenže vykurujú miestnosť, ale tiež zlepšujú jej mikroklimu, nasýtením vodnými parami.
• Infračervené kanóny. Osobitná konštrukcia týchto prístrojov umožňuje premieňať tepelnú energiu na infračervené žiarenie, pomocou ktorého sa vykonáva ohrev. Takéto zariadenia sa často používajú na otvorených priestranstvách, napríklad na vykurovanie terás reštaurácie alebo slávnostného priestranstva.
• Viacpalivové kanóny, na ktorých prevádzku sa používajú najlacnejšie druhy paliva: použité dopravné alebo domáce oleje. Tepelné kanóny na odpadový olej sú univerzálne a ekonomické na údržbu.
• Dieselové kanóny. Pracujú na takých druhoch paliva ako je diesel, nafta.

Napriek všeobecnému princípu práce, každý vyššie uvedený typ má svoje konštrukčné osobitosti a odporúčanú oblasť použitia. Podrobná klasifikácia tepelných kanónov s popisom ich prevádzkových osobitostí je uvedená v tomto článku.

Druhy dieselových teplovzdušných pištolí

Kanóny tohto typu sa tiež nazývajú kvapalnopalivové: ako palivo pre ne možno použiť diesel, ako aj kerozín alebo naftu. Kategoricky sa zakazuje používať na plnenie takýchto zariadení benzín, lieh a iné ľahko horľavé kvapaliny.

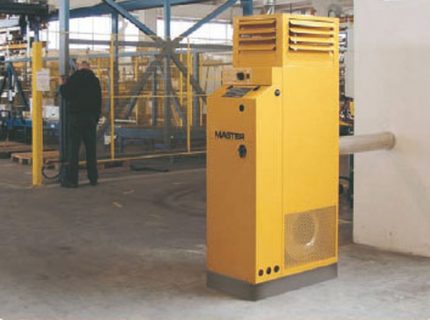

Dieselové tepelné kanóny môžu byť nielen mobilné, ale aj stacionárne. Takéto konštrukcie majú vývodnú rúru pripojenú ku komínu, cez ktorý sa odvádzajú splodiny horenia.

K výberu paliva treba pristupovať veľmi dôkladne, pretože používanie nekvalitného alebo znečisteného paliva môže upchať trysku a/alebo filter, čo si bude vyžadovať zásah opravárov.

Dieselové kanóny sa vyznačujú vysokým výkonom, vysokou účinnosťou, ako aj kompaktnými rozmermi, vďaka čomu sú takéto agregáty pomerne mobilné.

Všetky agregáty fungujúce na ekonomickej nafte, možno rozdeliť na dve skupiny tepelných kanónov: s priamym a nepriamym ohrevom.

Zariadenia s priamym ohrevom. Základom fungovania je elementárny princíp: vo vnútri telesa je umiestnený horák, cez ktorého plameň prechádza vzduch vháňaný ventilátorom. V dôsledku toho sa ohrieva a potom sa vyráža von, odovzdávajúc teplo do okolia.

Dieselovú teplovzdušnú pištoľ s otvoreným ohrevom nemožno používať na vykurovanie obytných priestorov, pretože jej konštrukcia nezahŕňa výfukové potrubie. V dôsledku toho sa odpadové látky vrátane oxidu uhoľnatého dostávajú do miestnosti, čo môže viesť k otrave osôb, ktoré sa v nej nachádzajú.

Takéto zariadenia sa vyznačujú vysokým výkonom 200–250 kW a takmer 100% účinnosťou. Nie sú drahé, ľahko sa montujú, majú však dôležitú nevýhodu: do vonkajšieho priestoru sa dostáva nielen ohriaty prúd vzduchu, ale aj splodiny horenia: sadze, dym, spáleniny.

Dokonca ani dobré vetranie nedokáže úplne zbaviť vzduch nepríjemného zápachu a najmenších častíc a pri jeho úplnej absencii môžu živé bytosti v miestnosti utrpieť ťažkú otravu.

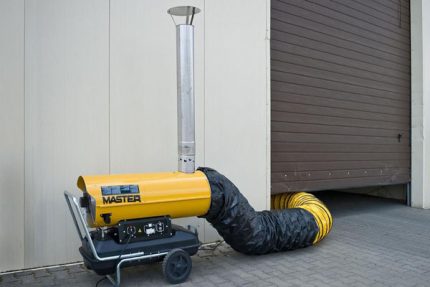

Zariadenie s nepriamym ohrevom je oveľa zložitejšie. V takýchto modeloch sa vzduch ohrieva nepriamo, cez špeciálnu komoru – výmenník tepla, kde dochádza k odovzdávaniu tepla prúdu vzduchu.

Dieselové teplovzdušné pištole s nepriamym ohrevom majú vyššiu cenu a nižšiu účinnosť v porovnaní s podobnými výrobkami s priamym zdrojom tepla. Napriek tomu sa široko využívajú vďaka lepším ukazovateľom ekologickosti a bezpečnosti.

V takýchto agregátoch sa ohriate výfukové plyny spolu s teplom dostávajú do výmenníka tepla, odkiaľ sú odvádzané do dymového kanála, ku ktorému je pripojené špeciálne potrubie. Pomocou neho sa splodiny horenia odvádzajú z uzavretého priestoru von, čím sa vo vykurovanej miestnosti zabezpečuje čerstvý vzduch.

Teplovzdušné pištole s nepriamym ohrevom sa často používajú na vykurovanie garáže.

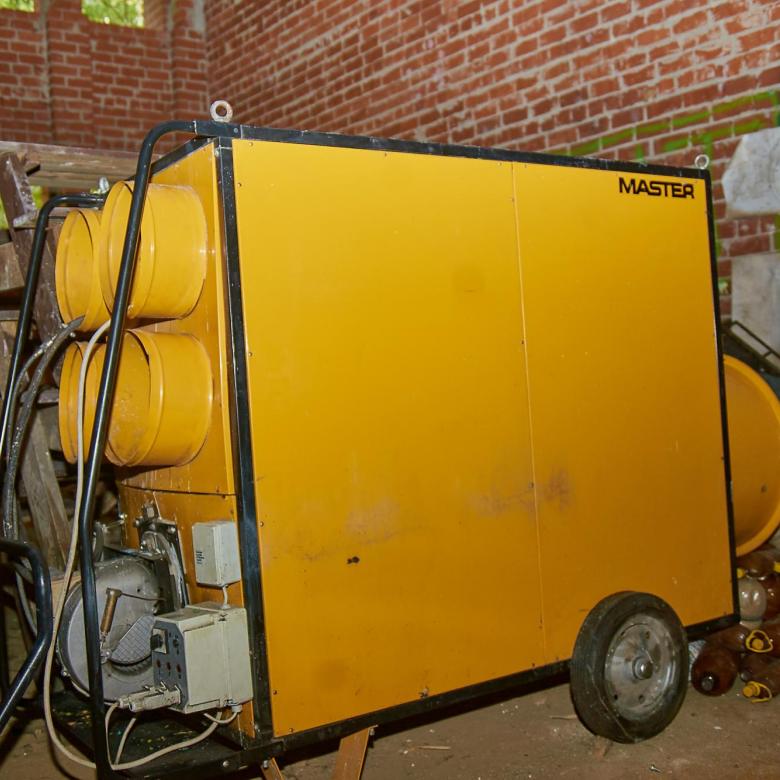

Modely dieselových teplovzdušných pištolí s vysokým výkonom môžu mať veľké parametre. Používajú sa na vykurovanie rozsiahlych priestorov: skladov, výrobných hál.

Medzi výhody takýchto modelov patria:

• Mobilita. Hoci rozmery a hmotnosť takýchto zariadení sú o niečo väčšie ako u analógov s otvoreným ohrevom, majú stále pomerne kompaktnú veľkosť, čo umožňuje ich prepravu v priestore v rámci dĺžky spojovacieho prvku a dymovodu.
• Veľký výkon. Hoci je tento ukazovateľ vyšší u zariadení s priamym ohrevom, výkon nepriamych dieselových pištolí stačí na to, aby v krátkom čase vykúrili veľký priestor.
• Spoľahlivosť. Takéto prístroje majú premyslenú konštrukciu, čo minimalizuje riziko vzniku požiaru a zároveň zvyšuje životnosť pištolí.
• Prítomnosť ochranného systému. V mnohých továrenských modeloch je zabudovaný ochranný komplex, ktorý automaticky vypína pištoľ hneď po dosiahnutí nastavenej teploty v miestnosti.
• Zníženie rizika popálenia. Vo výrobkoch, ktoré sa vyrábajú v továrni, sú zabudované tepelnoizolačné podložky, ktoré bránia zahrievaniu telesa, čo znižuje pravdepodobnosť poranenia používateľa.
• Trvanie prevádzky. Na niektorých modeloch sú k dispozícii nádrže veľkých objemov, čo umožňuje používať ich počas dlhého času bez starosti o palivo.

Za nevýhodu takýchto konštrukcií možno považovať vysokú hladinu hluku, najmä u agregátov veľkého výkonu.

Samostatná výroba dieselovej pištole

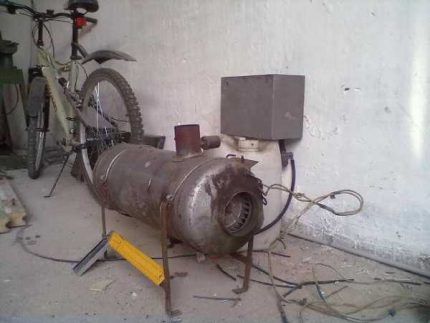

Agregát pracujúci na naftu je možné nielen kúpiť v obchode so špeciálnou technikou, ale aj vyrobiť vlastnými rukami.

Je dôležité vedieť, že montáž tohto zariadenia je pomerne zložitý proces. Je prístupná len skúseným domácim majstrom, ktorí vedia narábať so zváračkou a iným zložitým vybavením.

Schéma zobrazená na obrázku nie je jediným možným variantom konštrukcie teplovzdušnej pištole. Usporiadanie jednotlivých častí je možné meniť podľa pohodlia pri používaní (+).

Ak sa rozhodnete pre vlastnoručné vytvorenie dieselovej teplovzdušnej pištole, v prvom rade sa venujte výberu konštrukcie modelu. Lepšími technickými vlastnosťami disponujú zariadenia s nepriamym ohrevom, ale ich montáž je podstatne zložitejšia ako u zariadení s otvoreným zdrojom tepla.

Hlavné konštrukčné prvky

Na výrobu dieselového zariadenia vlastnými rukami je potrebné postarať sa o tri základné časti, z ktorých každá predstavuje samostatnú konštrukciu.

Patria k nim:

1. Korpus (plášť) zariadenia, na ktorý bude potrebný plech z hrubého kovu alebo hrubostenná rúra.
2. Spalovacia komora – pozinkovaná alebo iná hrubostenná žiaruvzdorná rúra, ktorej priemer je dvakrát menší ako porovnateľný rozmer plášťa.
3. Palivová nádrž vybavená čerpadlom a filtrom. Tento prvok, obvykle umiestnený v spodnej časti korpusu, je vyrobený zo žiaruvzdorného materiálu, ktorý je vhodné dodatočne pokryť tepelným izolantom.

Bude potrebný aj ventilátor s obežným kolesom, s požadovaným výkonom 220 W. Takáto súčiastka je nevyhnutná na vytvorenie prúdenia vzduchu, ktoré po obtekaní zahriatej spalovacej komory vyjde von.

Na montáž teplovzdušnej pištole možno použiť hotové komponenty alebo vystačiť si s materiálom po ruke. V prvom prípade bude cena domáceho zariadenia vyššia, no jeho kvalita sa bude približovať továrenskej.

Návod na montáž

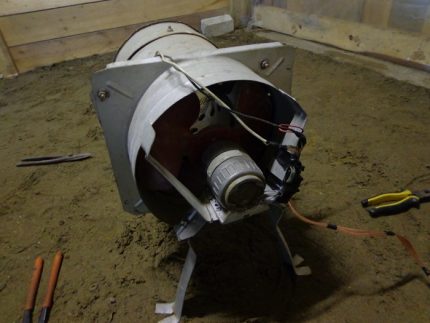

Pred začatím montáže dieselovej pištole je potrebné pripraviť všetky nástroje a materiály, a potom ich dôkladne skontrolovať na prítomnosť možných defektov.

Z rúry alebo plechu (v druhom prípade ho treba zvinúť a spojiť okraje) sa vyhotovuje kryt zariadenia. Cez otvor v tele vnútri neho sa montuje ventilátor, pomocou ktorého sa bude vzduch z miestnosti vháňať do vnútorného priestoru prístroja.

Všetky operácie pri montáži dieselovej teplovzdušnej pištole sa vykonávajú v presne stanovenom poradí. Osobitnú pozornosť treba venovať kvalite zvarov, spojovacích prvkov a spojov, aby nedošlo k úniku paliva.

Presne v centrálnej časti krytu sa vykonáva inštalácia a upevnenie spaľovacej komory, na konci ktorej je upevnená tryska. Prvok sa spájkuje z oboch strán, pričom v ňom treba vytvoriť dva technologické otvory: jeden pre odvod dymu, druhý pre trysku.

Pre pohodlné používanie a požiarnu bezpečnosť je vhodné v spaľovacej komore namontovať piezoelektrické zapaľovanie. Na to sa hodí továrenská varianta, ktorú je možné zakúpiť v špecializovanom obchode.

Palivová nádrž potrebnej veľkosti a kapacity je umiestnená pod telesom. V pripojenom priestore treba upevniť vysokotlakové palivové čerpadlo a jemný palivový filter.

Pomocou stmievača treba pripojiť ventilátor k domácej elektrickej sieti. Takýto prvok umožňuje regulovať teplotu ohriateho vzduchu bez zvyšovania spotreby paliva.

Treba tiež privariť k spaľovacej komore odvodovú rúrku pre odvod dymu, kam budú odvádzané splodiny horenia.

Pri navrhovaní dieselového vykurovacieho zariadenia treba zohľadniť, že vzdialenosť medzi palivovou nádržou a horákom so zásobníkom musí presahovať 15–20 milimetrov.

Na záver treba zakryť konce prístroja hustou kovovou sieťkou (môže byť v dvoch vrstvách). Je to potrebné na zaistenie bezpečnosti, pretože teplota vzdušnej hmoty na výstupe môže presahovať 250 stupňov.

Všetky spoje treba vykonávať mimoriadne starostlivo, bez toho aby došlo k únikom, ktorých následky môžu byť fatálne. Pred naliatím nafty do na ňu určenej nádrže je dôležité dôkladne skontrolovať všetky uzly prístroja. Ak si nie ste istí svojimi znalosťami, radšej využite pomoc odborníka.

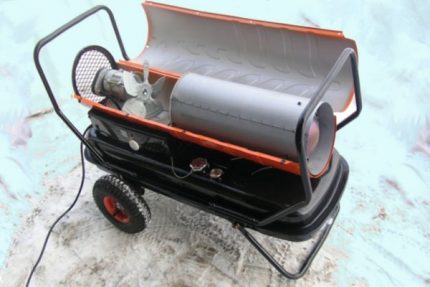

Domáca dieselová teplovzdušná pištoľ – účinný prostriedok na vykurovanie garáže v chladnom období. Dôležité je sledovať, aby sa vykurovacie prvky nedotýkali zamrznutých častí auta.

Výhodou domácich dieselových teplovzdušných pištolí je ich lacnosť, ale zároveň ich technické parametre a komfort pri prevádzke zaostávajú za modelmi z továrenskej montáže.

Ďalším nedostatkom podobných samovýrobkov je zložitosť pri určovaní výkonu tepelnej pištole, vyrobenej vlastnými rukami, kvôli čomu môže prístroj vyhrievať miestnosť nedostatočne alebo príliš silno.

Čo použiť namiesto vlastnoručného výrobku?

Ak váhate vo svojich technických zručnostiach, zvážte kúpu hotového modelu generátora pracujúceho na naftu.

Napriek pomerne vysokej cene takéhoto agregátu je takýto nákup pomerne výhodný: pri dodržaní požadovaných pravidiel prevádzky sú naftové tepelné pištole schopné pracovať počas desiatich a viac rokov. Nižšie sú uvedení poprední výrobcovia takejto techniky.

Biemmedue: kvalita + taliansky dizajn

Talianska spoločnosť, založená v roku 1979, sa špecializuje na výrobu ohrievačov, generátorov, odvlhčovačov a ďalšieho vykurovacieho zariadenia.

Produkcia, v ktorej sortimente sú zastúpené ako domáce, tak priemyselné modely, sa vyznačuje trvanlivosťou, spoľahlivosťou a vynikajúcou kvalitou.

Výrobca venuje pozornosť nielen technickým charakteristikám, ale aj dizajnu. Všetky rady vyvíjané špecialistami Biemmedue sa vyznačujú kompaktnou veľkosťou, mobilitou, estetickým vzhľadom.

Master: spoločnosť s obrovskými skúsenosťami

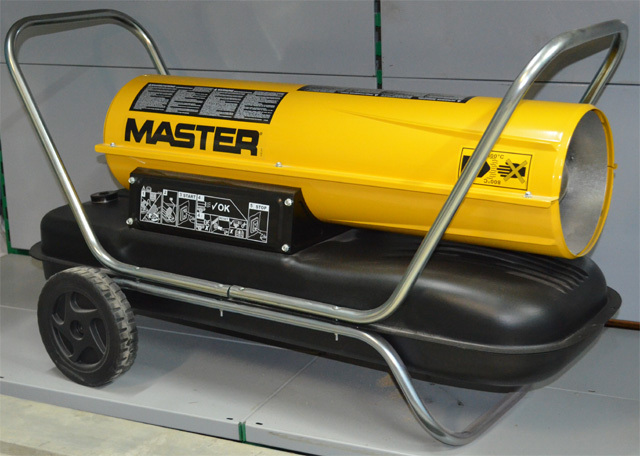

Americká firma, ktorá sa viac ako polstoročie venuje výrobe prenosných vykurovacích systémov, vrátane rôznych druhov tepelných pištolí. Na výrobu a úpravu agregátov sa používa výhradne kvalitný materiál, vďaka čomu sa produkcia spoločnosti vyznačuje vysokými technickými charakteristikami.

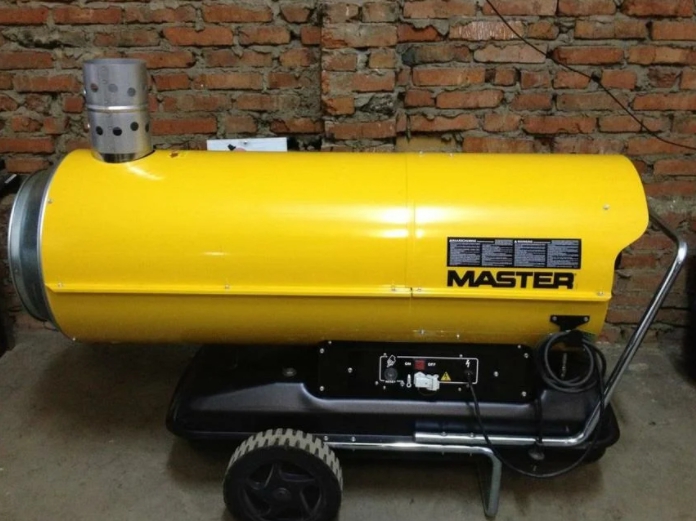

Naftová tepelná pištoľ Master BV 110 má vynikajúce charakteristiky (výkon 33 kW, 65-litrová palivová nádrž, spotreba paliva 2,71 za hodinu). Počas hodiny dokáže agregát ohriať 460-1000 kubických metrov vzduchu.

Vďaka inovatívnym technológiám, ktoré sa používajú pri výrobe modelov, majú tepelné pištole množstvo užitočných doplnkových funkcií, napríklad funkciu kontroly plameňa alebo núdzové automatické vypnutie v prípade neštandardnej situácie.

Kroll: inovatívne technológie

Vykurovacia technika, ktorej výrobou sa zaoberá známa nemecká spoločnosť Kroll, sa vyznačuje vysokou úrovňou montáže a používaním vysoko kvalitných materiálov, predovšetkým nehrdzavejúcej ocele. Pri výrobe produktov, vrátane naftových tepelných pištolí, sa široko uplatňujú najnovšie inžiniersko-vedecké vývojové riešenia.

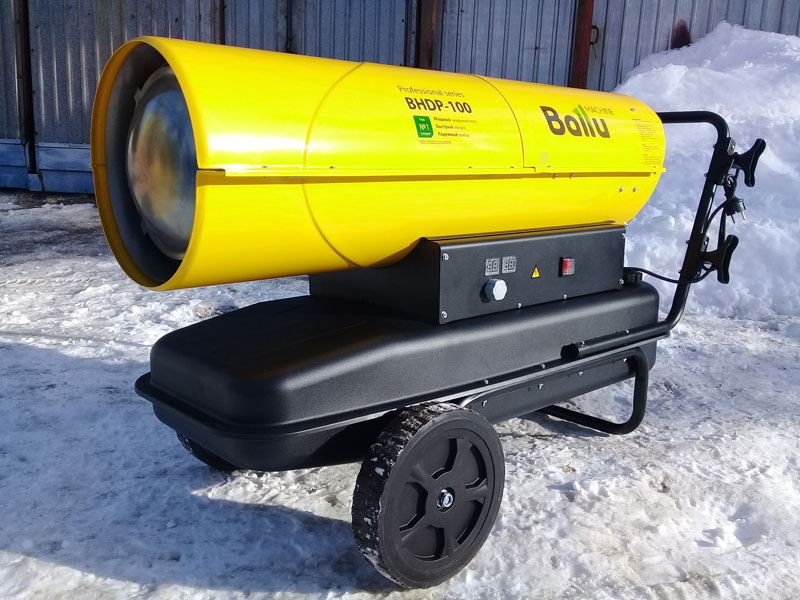

Obľubou sa tešia aj výrobky iných firiem (Vitals, Ballu). Produkcia vyrobená na výrobných linkách týchto nadnárodných spoločností sa vyznačuje spoľahlivosťou a dlhou životnosťou.

Každý rok v sortimente výrobkov možno vidieť zaujímavé novinky: napríklad najnovšie modely teplovzdušných pištolí od danej firmy sú vybavené funkciou ohrevu, vďaka ktorej môžu zariadenia úspešne pracovať aj pri nízkej teplote.

Bezpečnostné opatrenia pri používaní teplovzdušných pištolí

Teplovzdušné pištole, najmä doma vyrobené, patria medzi zariadenia s vysokým rizikom požiaru.

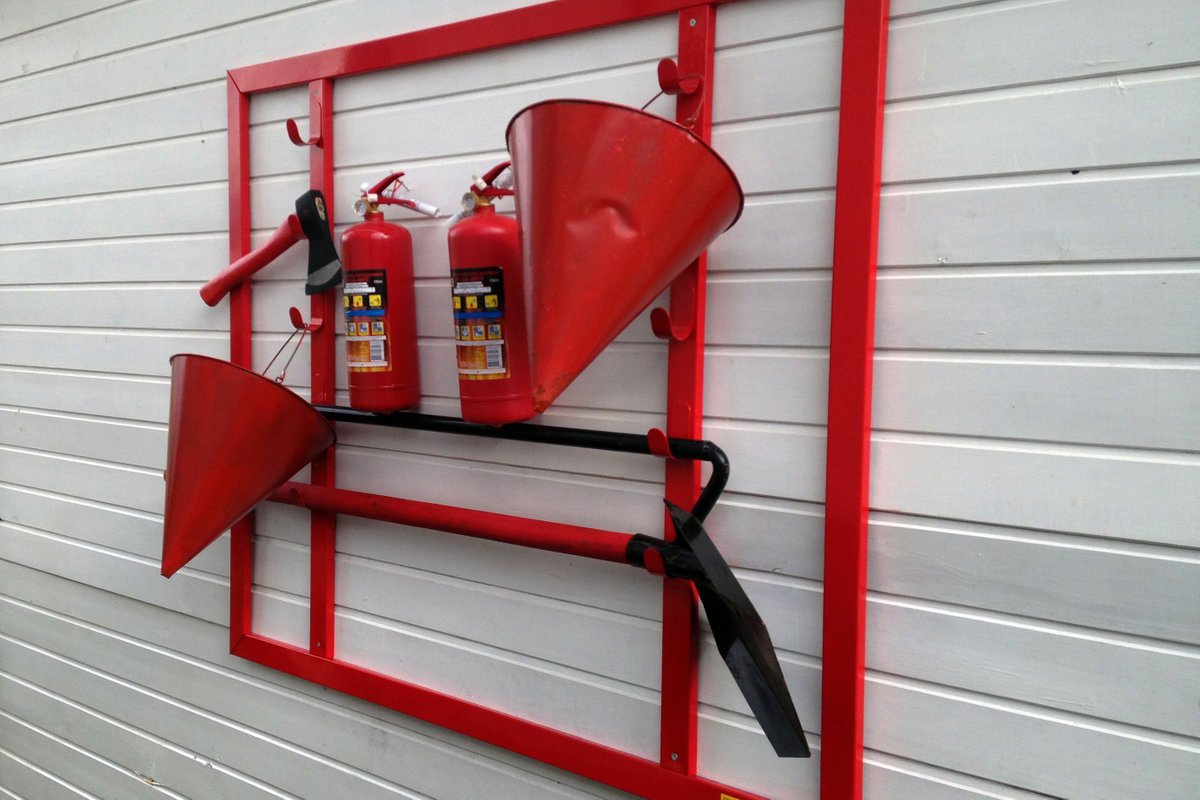

Keďže v naftovej teplovzdušnej pištoli sa používa otvorený oheň, je vhodné mať po ruke základné prostriedky na hasenie požiarov (nádobu s pieskom, nádrž s vodou, hasiaci prístroj).

Pri ich používaní je dôležité dodržiavať bezpečnostné pravidlá:

1. Je potrebné zabrániť prítomnosti horľavých a ľahko zápalných látok v blízkosti ohrievacieho zariadenia.
2. Kategoricky sa zakazuje smerovať prúd horúceho vzduchu k plynovým fľašiam alebo nádobám s horľavou kvapalinou (napríklad benzínom).
3. Teleso doma vyrobenej pištole z kovu sa zvyčajne počas prevádzky silne zahrieva, pretože na rozdiel od továrenských modelov nie je vybavené tepelnou izoláciou. Aby ste predišli problémom, je lepšie v konštrukcii zabezpečiť stabilnú základňu, ktorá zabráni prevráteniu valca, a rukoväť, ktorá sa počas prevádzky nezohrieva.
4. Na zapálenie horáka je lepšie použiť piezoelektrický zapaľovač s dlhou rukoväťou alebo zabudované zariadenie.
5. Pred vypnutím teplovzdušnej pištole je vhodné nechať ventilátor niekoľko minút bežať naprázdno, bez prívodu paliva. To pomôže mierne ochladiť zariadenie.
6. Teplovzdušné pištole (najmä s priamym ohrevom) sa smú používať iba v dobre vetraných miestnostiach. Pritom treba uprednostniť nútené vetranie.
7. Ak má zariadenie horizontálne umiestnenie, nemala by sa meniť jeho konfigurácia.
8. Zariadenie nesmiete zapájať do siete mokrými rukami.

Tak pri doma vyrobených, ako aj pri továrenských modeloch je dôležité pravidelne kontrolovať potrubie, aby ste včas zistili únik paliva.

Zariadenie nikdy nenechávajte bez dozoru. Neodporúča sa používať naftovú teplovzdušnú pištoľ v miestnosti, kde sú deti alebo domáce zvieratá.
