Cirkulačné čerpadlo na kúrenie: desiatka najlepších modelov a rady pre kupujúcich

Na vykurovanie malých domácich priestorov a súkromných domov sa zvyčajne používa časom overený autonómny vodný okruh. Ak nie je možný prirodzený pohyb kvapaliny požadovanou rýchlosťou, do systému sa pridáva cirkulačné čerpadlo – agregát zaisťuje normálny tlak teplonosného média.

Spomedzi mnohých modelov je potrebné vybrať zariadenie vhodné podľa technických parametrov, navyše spoľahlivé a ideálne s primeranou cenou.

Ponúkame na zváženie prehľad najlepších modelov domáceho čerpadlového zariadenia, ktoré sú u spotrebiteľov žiadané a získali reputáciu kvalitných agregátov. Aby sme uľahčili úlohu výberu, opísali sme základné charakteristiky a parametre, ktoré stojí za to zvážiť pri nákupe.

Milovníkom všetkého robiť vlastnými rukami sa budú hodiť rady našich expertov o integrácii čerpadla do vykurovacieho okruhu.

Rebríček najlepších domácich modelov

Nižšie uvedený rebríček domácich čerpadiel na kúrenie zahŕňa zariadenia v cenovom rozpätí od 20 do 170 €. Všetky prezentované modely majú 3 stupne rýchlosti, štandardnú montážnu dĺžku 180 mm a obmedzenie pracovného tlaku na 10 barov.

1. miesto — Grundfos Alpha2 25-60 180

Jeden z nových modelov známej dánskej spoločnosti, ktorý sa výborne osvedčil pri prevádzke v reálnych podmienkach.

Technické parametre:

• tlak pri maximálnom režime – 6 m;
• prietok – do 2,8 m³/h;
• priemer závitu – 1 1/2″;
• deklarovaný hluk – 43 dB.

Medzi výhody modelu patrí už obvyklá spoľahlivosť pre produkciu spoločnosti, nízka hladina hluku a hospodárnosť. Preto ho možno inštalovať v obytnej miestnosti.

Okrem klasického manuálneho regulovania výkonu je prístroj vybavený inteligentným systémom AutoAdapt na automatické nastavenie parametrov pod podmienky vykurovacieho systému. To umožňuje rýchlo reagovať napríklad na pripojenie alebo odpojenie prvku okruhu a zmeniť rýchlosť dodávky teplonosného média.

Je k dispozícii množstvo doplnkových možností, ako napríklad nočný a letný režim.

Jediným mínusom tohto modelu je pomerne vysoká cena pre čerpadlá s takýmito charakteristikami. Avšak, vzhľadom na dlhú dobu bezproblémovej služby a 5-ročnú záruku výrobcu, sa priplatok nezdá neopodstatnený.

Novšia generácia Alpha3 bola uvedená nedávno a zatiaľ je ťažké posúdiť spoľahlivosť zariadení tejto línie.

2. miesto — Wilo Star-RS 25/4 180

Spoľahlivé a obľúbené čerpadlá známeho nemeckého výrobcu sa tiež vyznačujú kvalitným spracovaním a praktickou bezhlučnosťou.

Technické parametre:

• tlak pri maximálnom režime – 4 m;
• prietok – do 3,0 m³/h;
• priemer závitu – 1 1/2″;
• deklarovaný hluk – 44 dB.

Tento model sa vyrába už viac ako 10 rokov. Počas takého dlhého obdobia prevádzky sa ukázalo, že ide o jedno z najspoľahlivejších zariadení na trhu.

Vyznačuje sa kvalitou spracovania a jednoduchosťou inštalácie. Existuje veľmi vhodné riešenie, ktoré zjednodušuje elektroinštaláciu: 4 polohy svorkovnice a odnímateľný kábel.

3. miesto — Grundfos UPS 32-80 180

Nie veľmi nový, ale dobre osvedčený, pomerne výkonný model pre domáce čerpadlo.

Technické parametre:

• tlak pri maximálnom režime – 8 m;
• prietok do – 11,0 m³/h;
• priemer závitu – 2″;
• deklarovaný hluk – 43 dB.

Vyznačuje sa tichou prevádzkou a dlhou životnosťou. Používatelia si všímajú jej odolnosť voči extrémnym situáciám, ako je znížené napätie alebo zastavenie toku teplonosnej kvapaliny.

Na rozdiel od mnohých lacných analógov presne zodpovedá deklarovaným charakteristikám tlaku.

4. miesto — Džileks Cirkul 32-60

Ruský model s parametrami obľúbenými u používateľov a pomerne nízkou cenou v porovnaní s konkurenciou.

Technické parametre:

• tlak pri maximálnom režime – 6 m;
• prietok – do 3,8 m³/h;
• priemer závitu – 1 1/4″;
• deklarovaný hluk – 65 dB.

Zariadenie je vybavené jednoduchým mechanickým systémom regulácie rýchlosti prietoku. Má zvýšenú hlučnosť prevádzky, najmä na tretej (najvyššej) rýchlosti.

5. miesto — Grundfos UPS 25-40 180

Obľúbený model, ktorý sa často používa pre jednopodlažné stavby.

Technické parametre:

• tlak pri maximálnom režime – 4 m;
• prietok – do 2,9 m³/h;
• priemer závitu – 1 1/2″;
• deklarovaný hluk – 43 dB.

Jeden z najčastejšie kupovaných obehových čerpadiel na kúrenie. Dá sa povedať, že tento model je zastaraný, keďže jeho výroba v Srbsku trvá už viac ako 15 rokov. Vyznačuje sa mechanickým systémom regulácie, jednoduchosťou a spoľahlivosťou.

V poslednom čase predajcovia a spotrebitelia zaznamenávajú zvýšený počet nekvalitných napodobenín-klonov. Preto je pri kúpe potrebné skontrolovať sériové číslo výrobku v databáze zverejnenej na oficiálnej webovej stránke spoločnosti.

6. miesto — Wilo Top-S 25/10 DM

Najvýkonnejšie čerpadlo spomedzi modelov uvedených v rebríčku.

Technické parametre:

• tlak pri maximálnom režime – 10 m;
• prietok – do 11,2 m³/h;
• priemer závitu – 1 1/2″;
• deklarovaný hluk – 45 dB.

Zvyčajne sa používa pri potrebe vykurovania veľkých dvojpodlažných priestorov. Vyznačuje sa dobrou spoľahlivosťou, dlhou životnosťou a veľmi nízkou hladinou hluku na taký výkonný spotrebič.

7. miesto — Wilo Star-RS 25/2

Najslabší výkonovo a najúspornejší spotrebič tohto rebríčka.

Technické parametre:

• dopravná výška pri maximálnom režime – 2 m;
• prietok – do 2,2 m³/h;
• priemer závitu – 1 1/2″;
• deklarovaný hluk – 44 dB.

Často sa používa na krátke a geometricky jednoduché okruhy jednopodlažných budov. Vyznačuje sa spoľahlivosťou, nízkym hlukom a úspornosťou.

K nevýhodám možno priradiť vysokú cenu na taký nízkovýkonný spotrebič, najmä v porovnaní so zariadeniami vyrobenými v Rusku alebo v Číne.

8. miesto — Wester WCP 25-60G (variant 180 mm)

Veľmi lacné čerpadlo čínskej výroby vzhľadom na deklarované parametre.

Technické parametre:

• tlak pri maximálnom režime – 6 m;
• prietok – do 2,7 m³/h;
• priemer závitu – 1″;
• deklarovaný hluk – 56 dB.

Čerpadlo má štandardné parametre spotreby elektrickej energie. Hladina hluku na prvej a druhej rýchlosti je pomerne nízka, na tretej je výrazná. Preto je lepšie neumiestňovať ho v blízkosti spální.

9. miesto — Džileks Cirkul 32-40

Lacné ruské čerpadlo so štandardnými a obľúbenými parametrami.

Technické parametre:

• tlak pri maximálnom režime – 4 m;
• prietok – do 3 m³/h;
• priemer závitu – 1 1/4″;
• deklarovaný hluk – 65 dB.

Typické najobyčajnejšie čerpadlo s mechanickým nastavením výkonu bez akýchkoľvek výrazných plusov alebo mínusov. Používatelia zaznamenávajú hluk na najvyššej tretej rýchlosti.

10. miesto — Leberg GRS 25/4 180

Cirkulačný model čínskej výroby pod nórskou značkou.

Technické parametre:

• tlak pri maximálnom režime – 4 m;
• prietok – do 3 m³/h;
• priemer závitu – 1 1/2″;
• deklarovaný hluk – 52 dB.

Pomerne kvalitný model s keramickým hriadeľom. Výrobná spoločnosť nie je veľmi známa, čo v spojení s výrobou čerpadla v Číne viedlo k jeho nízkej cene.

Základné kritériá výberu čerpadla

Aby bolo možné použiť cirkulačné čerpadlo na vykurovanie rodinného domu, je potrebné najprv určiť potrebné hodnoty jeho základných ukazovateľov. A až potom vyberať výrobcu a model podľa parametrov, ako je značka, kvalita a cena.

Maximálny tlak a prietok

Každé čerpadlo má dve hlavné charakteristiky:

• maximálna dopravná výška – o koľko metrov dokáže zariadenie zdvihnúť vodný stĺpec;
• maximálny prietok – koľko kubických metrov za hodinu prepustí čerpadlo pri úplne horizontálnom okruhu bez odporu.

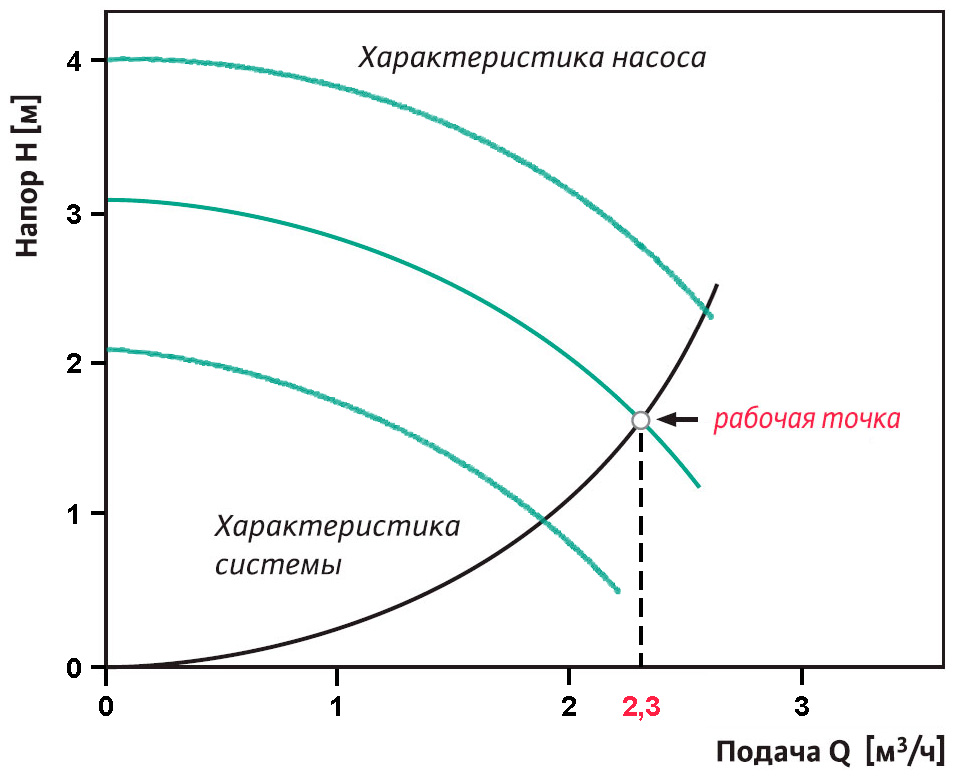

Tieto dve veličiny sú “ideálne”, v reálnych podmienkach nedosiahnuteľné. Slúžia ako krajné body na krivke závislosti dopravnej výšky od prietoku. Táto funkcia v grafickej podobe pre rôzne režimy prevádzky čerpadla je v návode na použitie.

Pre okruh, ktorým preteká teplonosná kvapalina, sa pomocou zložitých vzorcov zostavuje krivka závislosti medzi prietokom vody a stratou tlaku v dôsledku hydraulického odporu prvkov siete.

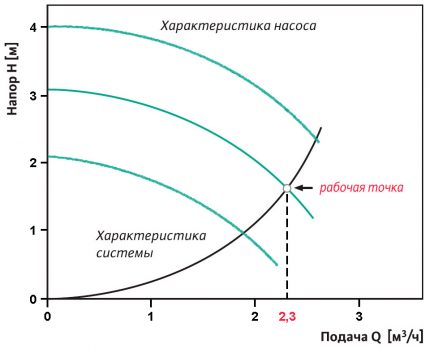

Miesto pretínania týchto dvoch kriviek sa nazýva “pracovný bod čerpadla”. Ukáže prietok teplonosnej kvapaliny, ktorý toto zariadenie zabezpečí pre konkrétny hydraulický systém.

Keď poznáte túto hodnotu a prierez vykurovacích rúr, môžete vypočítať rýchlosť pohybu vody v nich. Optimálna hodnota sa nachádza v rozmedzí od 0,3 do 0,7 m/s.

Vypočítaný prietok teplonosnej kvapaliny pri prevádzke čerpadla v druhom režime bude 2,3 m³/h. Pri priemere rúr 1,5 palca bude rýchlosť prúdenia nimi 0,56 m/s. Posudzovaný model je vhodný pre tento vykurovací systém (+).

Je žiaduce, aby podľa výpočtov stačila prevádzka čerpadla na druhej (strednej) rýchlosti.

Je to spôsobené nasledujúcimi dôvodmi:

1. Chyba vo výpočtoch. Skutočné hodnoty odporu vykurovacieho okruhu sa môžu líšiť od vypočítaných. V tomto prípade na dosiahnutie normálnej rýchlosti môže byť potrebné prepnúť režim na výkonnejší alebo menej výkonný.
2. Pravdepodobnosť pridania nových prvkov, ako sú radiátory, riadiace zariadenia atď. V tomto prípade sa odpor zvýši, čo povedie k zníženiu rýchlosti prúdenia. Na vyriešenie tohto problému môže byť potrebné prepnutie na tretiu rýchlosť.
3. Zvýšené opotrebovanie zariadenia pri maximálnom zaťažení. Prevádzka na strednom výkone výrazne predlžuje dobu bezporuchovej prevádzky mechanických zariadení. Toto pravidlo platí aj pre čerpadlá.

V súčasnosti sú moderné zariadenia na nútený obeh vybavené automatizovanými systémami na udržiavanie optimálnych parametrov prevádzky. S ich používaním je oveľa jednoduchšie dosiahnuť požadovanú teplotu v miestnostiach.

Dodatočné informácie o výpočte a výbere čerpadla na vykurovanie sú uvedené v tomto článku.

Ďalšie dôležité charakteristiky

Čerpadlo je potrebné vyberať s ohľadom na parameter “priemer závitu”. Musí zodpovedať vnútornej veľkosti vykurovacích rúr.

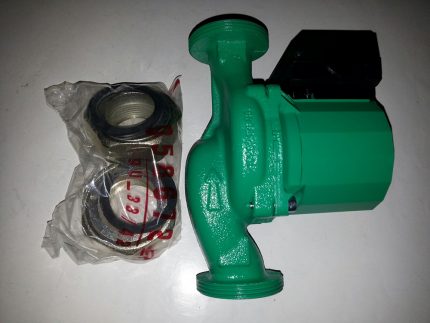

Na pripojenie čerpadla k rúram vykurovacieho okruhu sa používajú špeciálne prevlečné matice, ktoré sú zvyčajne súčasťou súpravy so zariadením.

Ďalším dôležitým parametrom je hluk z prevádzky zariadenia. Keďže často ide o výber tichého obehového čerpadla pre vykurovací systém obytných priestorov, tento ukazovateľ uvádzajú takmer všetci výrobcovia spolu s technickými údajmi.

Aby ste sa nepomýlili v účele čerpadla, je potrebné venovať pozornosť rozsahu prípustných teplôt, ktorý je určený pre prečerpávanú kvapalinu. Horná hranica musí byť minimálne 110°C, pretože voda v uzavretom systéme vrie približne pri tejto teplote.

Ak je dolná hodnota nižšia ako 0°C, je prípustné zapnúť čerpadlo pri zápornej teplote cirkulujúcej nemrznúcej zmesi v systéme. Pri zamrznutej vode, aj v prípade, že okruh zostal neporušený, nie je možné spustiť zariadenie. Najprv bude potrebné systém odmraziť.

Nuansy montáže zariadenia

Domáce zariadenia na nútenú cirkuláciu vody nespotrebúvajú veľa elektriny – bežné čerpadlá vyžadujú do 200 W, ale výkonné, s maximálnou dopravnou výškou viac ako 10 m, môžu odoberať viac ako 1 kW energie.

Preto je potrebné zohľadniť ich príspevok k celkovému prúdu v okruhu. Zároveň treba pamätať na to, že u takýchto zariadení menovitý výkon prevyšuje aktívny (spotrebovaný).

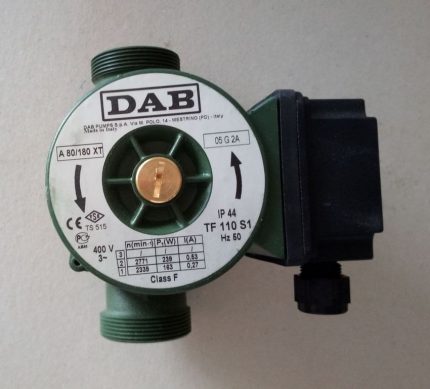

Tiež veľké čerpadlá môžu pracovať na 380 V. Ale zvyčajne vykurujú veľké plochy, ku ktorým sú vedené trojfázové elektrické vedenia a problémy s ich pripojením nevznikajú.

Ak maximálna dopravná výška čerpadla dosahuje alebo presahuje 8 metrov, treba nezabudnúť skontrolovať typ jeho pripojenia k elektrickému napájaniu.

Pretože teplonosná kvapalina pri prechode systémom odovzdáva energiu a ochladzuje sa, jej teplota na konci okruhu je nižšia ako na začiatku. Preto je lepšie integrovať čerpadlo do potrubia bližšie k vstupu do výmenníka tepla, t.j. do “spiatočky”. Tým sa predĺži životnosť zariadenia, pretože silne horúca voda je horšia pre kovové časti ako čiastočne ochladená.

Miesto napojenia je potrebné vybrať v súlade s pravidlami inštalácie čerpacieho zariadenia, ktoré sú uvedené v montážnom návode. Pre každý model existujú povolené varianty orientácie motora, ktoré je potrebné dodržiavať.

Vykurovací okruh sa spravidla navrhuje s ohľadom na fyzikálne zákony, ktoré odôvodňujú prirodzenú cirkuláciu, a vložené čerpadlo by malo “pomáhať” prúdeniu dosiahnuť potrebnú rýchlosť. Aby ste sa nepomýlili s orientáciou zariadenia, na jeho telese je šípka ukazujúca smer tlaku.

Niekedy vzniknú nepredvídané situácie spojené s výpadkom elektriny. V takom prípade sa čerpadlo stane prekážkou v ceste prúdenia a prudké spomalenie rýchlosti alebo jeho úplné zastavenie s najväčšou pravdepodobnosťou povedie k vareniu a poškodeniu vykurovacieho systému. Aby sa tomu zabránilo, v mieste napojenia čerpadla sa inštaluje obtokové potrubie.

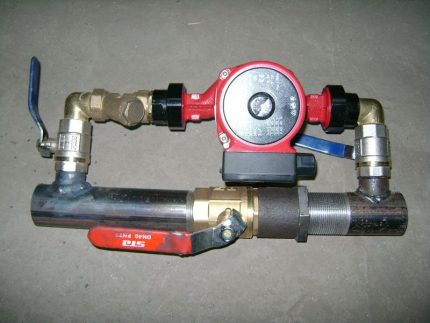

Pri výpadku elektrickej energie je potrebné otvoriť ventil na obchvate na prepustenie prietoku. Táto konštrukcia tiež umožňuje vybrať čerpadlo bez vypúšťania vody.

Ďalším spôsobom, ako sa vyhnúť problémom pri výpadku elektriny, je kúpiť pre čerpadlo záložný zdroj napájania. Ak je výkon zariadenia malý a nepresahuje 0,5 kW, najlepším riešením bude súprava pozostávajúca z batérie a UPS so vstavaným stabilizátorom.

Pri kapacite batérie 200 Ah bude zariadenie s motorom 100 W schopné autonómne pracovať približne 20 hodín.

Pre výkonnejšie čerpadlá, ak je potrebné dlhodobo udržiavať ich chod pri výpadku elektriny, bude potrebné zakúpiť generátor. Ak je potrebné automatické zapínanie záložného napájacieho systému, mal by podporovať funkciu automatického štartu a pracovať v spojení s automatom na prepínanie rezervy.

Závery a užitočné video k téme

Výpočet potrebných parametrov čerpadla v závislosti od parametrov vykurovacieho okruhu:

Podrobný video návod na montáž obchvatu z polypropylénových rúr:

Pre akýkoľvek hydraulický okruh je možné vybrať čerpadlo, ktoré napomôže dosiahnuť požadovaný tlak. V prvom rade je potrebné venovať pozornosť tlakovoprietočným charakteristikám zariadenia a potom ďalším technickým údajom: hospodárnosti, hluku, spoľahlivosti a spôsobu pripojenia.

Podeľte sa s čitateľmi o vaše skúsenosti s používaním obehového čerpadla. Povedzte, na čom ste zakladali výber agregátu a či ste s kúpou spokojní. Prosím, zanechajte komentáre k článku, pýtajte sa a zapájajte sa do diskusií. Kontaktný formulár sa nachádza nižšie.
