Ako vybrať hydraulický ohýbač rúr: typy zariadení a ich špecifiká

Za výhodnejší nástroj v porovnaní s podobnými zariadeniami sa považuje hydraulický ohýbač rúr. Preference používateľov sú dané faktormi praktickosti a vysokej efektívnosti hydraulických konštrukcií.

Medzitým modelový rad hydrauliky na ohýbanie rúr prekvapuje rozmanitosťou konštrukcií, preto aj medzi najlepšími zariadeniami tohto druhu musia majstri-inštalatéri vyberať.

V tomto materiáli vám povieme, aké sú hydraulické ohýbače rúr, pochopíme, akých pravidiel sa treba držať pri výbere, a tiež uvedieme inštrukciu na prácu so zariadením.

Typy ohýbačov rúr s hydraulikou

Všetky existujúce hydraulické ohýbače rúr možno podmienečne rozdeliť na dva typy:

• s mechanickým pohonom;
• s elektrickým pohonom.

Podľa rozmerov a spôsobu inštalácie sa delia na mobilné a stacionárne.

K ručným systémom patrí nástroj, ktorý vytvára silovú ťahu výkonného mechanizmu pomocou svalovej energie používateľa. Obrazne tento variant nástroja vyzerá jednoducho: v konštrukcii je prítomná rukoväť čerpadla hydraulického valca, ktorú je potrebné ručne uvádzať do činnosti.

Automatické systémy vylučujú použitie ručnej sily, ale nevykazujú ani žiadne osobitné zložitosti mechanizácie. Rukoväť čerpadla na hydraulickom valci sa jednoducho nahrádza elektrickým pohonom.

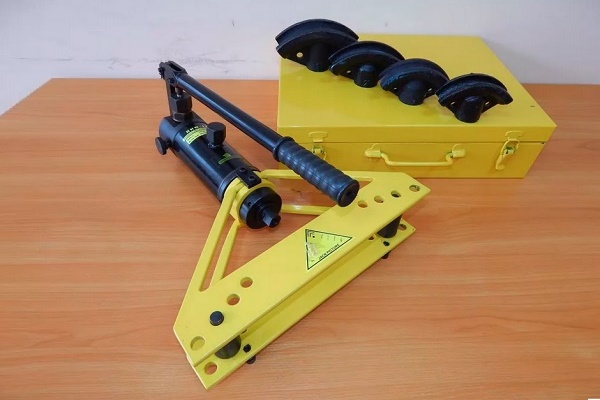

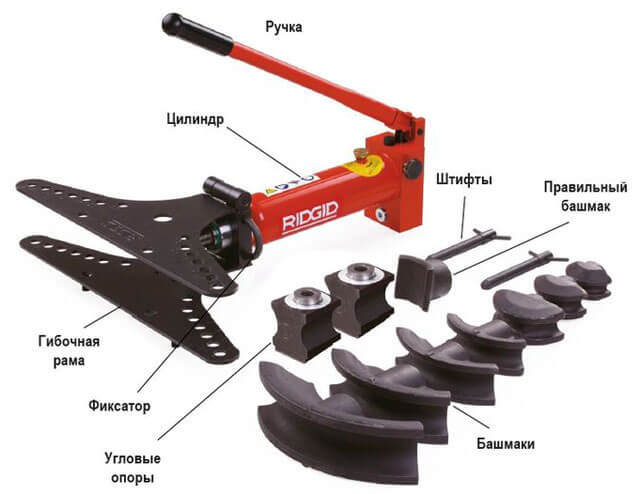

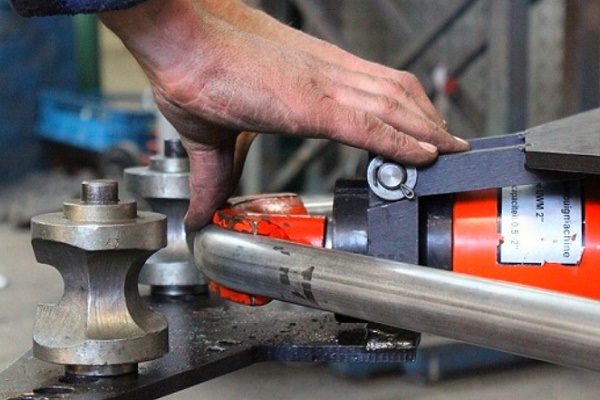

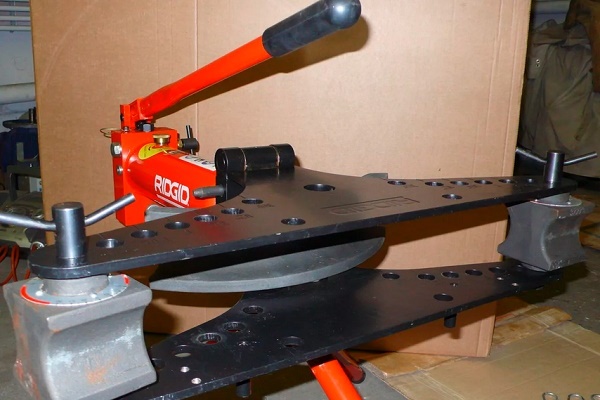

Štandardné konštrukčné prevedenie ohýbačky rúr vybavenej hydraulickým valcom. Na tomto princípe sú skonštruované mnohé modely ručného pôsobenia od rôznych výrobcov.

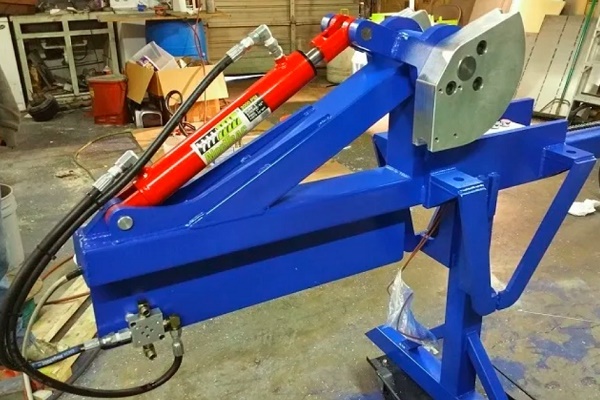

Na takejto ohýbačke rúr uvádza elektrický motor do činnosti vratné pohyby piestu čerpadla.

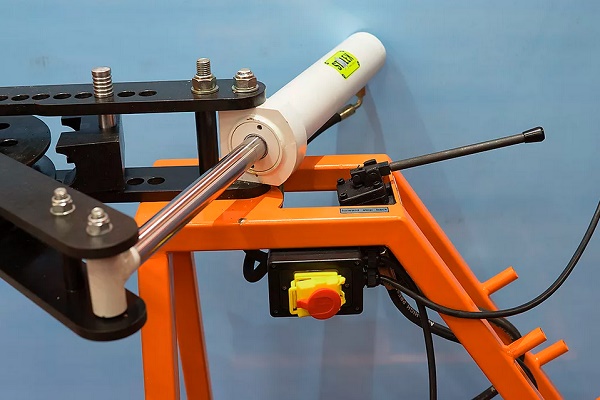

Modifikovaný ručný model nástroja na ohýbanie rúr. Namiesto páky na ručné ovládanie sa tu používa malý elektromotor s nízkym výkonom.

K mobilným konštrukciám patria ručné aj automatizované nástroje. Spravidla ide o zariadenia ľahké, kompaktné, vhodné na prepravu.

Mobilita a kompaktnosť zariadení však trochu obmedzuje ich technické parametre.

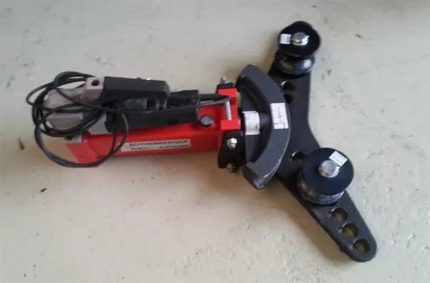

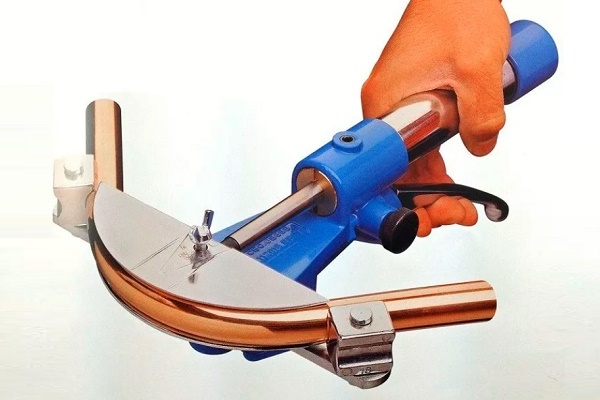

Mobilný nástroj sa vyznačuje malými rozmermi, relatívne nízkou hmotnosťou, možnosťou pripojenia do domácej elektrickej siete. Avšak existujú obmedzenia technických parametrov.

Stacionárne ohýbačky rúr sú tiež zastúpené ručnými (pákovými) konštrukciami alebo vybavenými elektrickým pohonom (často trojfázovým). Tu už ide o pomerne rozmerné výkonné zariadenia určené na ohýbanie pevných a odolných výrobkov.

Stacionárne konštrukcie sú pevne nainštalované na jednom mieste bez možnosti rýchleho prenosu.

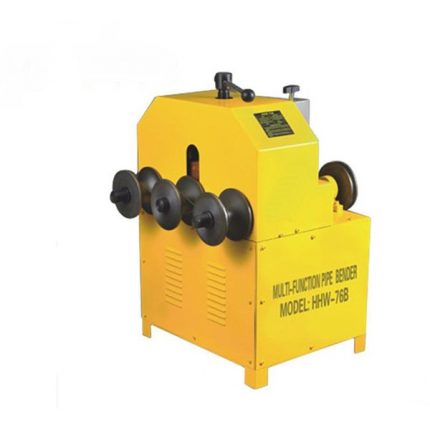

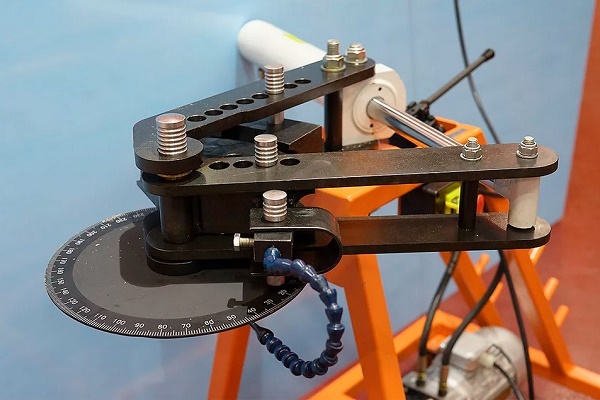

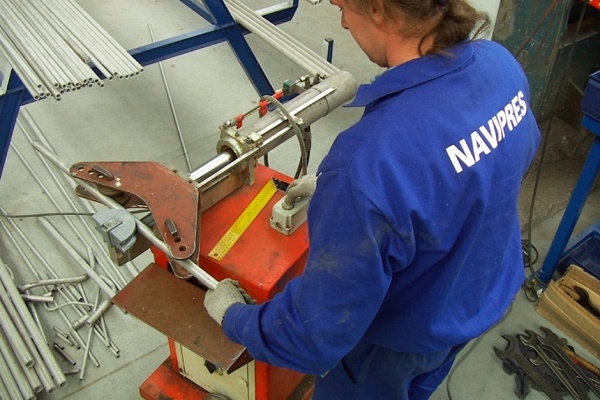

Stacionárne hydraulické ohýbačky rúr sú výkonné systémy schopné ohýbať rúry veľkých priemerov. Používajú sa spravidla na priemyselno-výrobné potreby.

Konštrukčné prevedenie ohýbačov rúr

Nástroje s hydraulickým silovým ťahom sú podľa konštrukčného prevedenia horizontálne a vertikálne. Prvé konštrukcie sa vyznačujú umiestnením hydraulického valca v horizontálnej rovine. V súlade s tým je smer silového pôsobenia tiež v horizontálnej rovine.

Pre druhé konštrukcie je charakteristické vertikálne umiestnenie hydraulického valca a vertikálny smer sily.

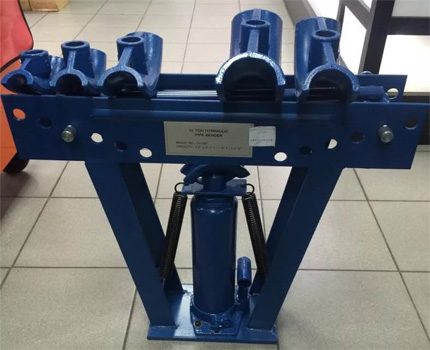

Model vertikálneho ohýbača rúr s hydraulickým pohonom, ovládaným ručne. Existujú aj univerzálne konštrukcie, fungujúce v oboch polohách.

Ak v tomto prípade posudzovať výhody a nevýhody s ohľadom na výber nástroja, za základ treba brať:

• podmienky spracovania rúr;
• gabaritné rozmery rúr;
• plocha pracovnej miestnosti;
• pohodlie práce z hľadiska používateľa.

A teraz podrobnejšie o charakteristikách.

Technické charakteristiky a vybavenie

Výber zariadenia na ohýbanie rúr, samozrejme, je rozumné robiť aj s dôrazom na technické možnosti nástroja. Nemalý význam pre výber má vybavenie doplnkovým príslušenstvom. Pre všetky hydraulické a iné ohýbače rúr je hlavným príslušenstvom pracovné nástavce, vďaka ktorým sa ohýbajú rúry rôzneho priemeru a profilu.

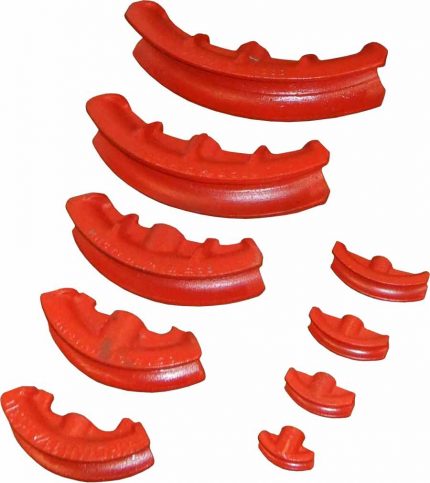

Neoddeliteľné pracovné prvky prakticky každého ohýbača rúr – pätky. Často sa nazývajú aj šablóny, ktoré určujú polomer ohybu rúry.

Celkovo pri výbere ohýbača rúr sa odporúča venovať pozornosť nasledujúcim charakteristikám:

1. Sila pôsobiaca na silový piest.
2. Vzdialenosť pre chod silového piesta.
3. Prípustný uhol ohybu.
4. Počet pracovných nástavcov.
5. Polomer pracovných nástavcov.

Dodatočnú pozornosť pri výbere hydraulického ohýbača rúr si zaslúži aj hmotnosť konštrukcie a gabaritné rozmery.

Sila pôsobiaca na silový piest – je to parameter, ktorý v podstate určuje niekoľko momentov umožňujúcich vykonanie kvalitnej operácie ohybu:

• tuhosť materiálu rúry;
• priemer rúry;
• uhol ohybu.

Sila (výkon) pôsobiaca na silový piest ohýbača rúr na hydraulike sa meria v kilonewtonoch (v kilogramoch alebo v tonách). V závislosti od konštrukčného prevedenia sú hydraulické valce ohýbačov rúr schopné vytvárať tlak od 5000 do 20000 kg. Aj to treba mať na pamäti pri výbere nástroja na prácu s rúrami.

Dvanásťtonový ohýbač rúr s hydraulickým pohonom. Nemyslí sa tým hmotnosť konštrukcie, ale sila s výkonom 12 ton, ktorú vytvára hydraulický valec nástroja.

Tuhosť rúry priamo závisí od štruktúry materiálu a technológie výroby. V podstate nie je potrebné vypočítať stupeň tuhosti. Stačí určiť hrúbku steny rúry, aby sa porovnal stupeň tuhosti s pracovným tlakom ohýbača rúr. Napríklad nástroj, ktorý dáva silu na silovom pieste 10 ton, je určený na ohýbanie oceľových rúr s hrúbkou steny do 5 mm.

Väčšina hydraulických zariadení podporuje spracovanie rúr s menovitým priemerom priechodu 1/2 – 2 palce (15 – 50 mm). Existujú však aj konštrukcie ohýbajúce oceľové kruhové a profilové rúry väčších priemerov. Schopnosti ohýbača rúr ohýbať výrobky s väčším priechodným priemerom sú zvyčajne určené gabaritnými rozmermi nástroja a parametrami sily na silovom pieste.

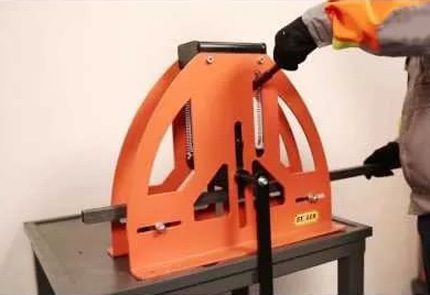

Unikátny nástroj od firmy Stalex, pomocou ktorého je možné ohnúť rúru do uhla až 180º. Len málo konštrukcií má takéto schopnosti.

Priemyselné ručné a automatizované mechanizmy s hydraulikou u väčšiny modelov zabezpečujú ohyb pod uhlom od 0 do 90º. Táto hodnota je úplne postačujúca pre mnohé varianty montáže pri budovaní vodovodov a iných komunikácií. Avšak v prípade potreby je možné vybrať nástroj s uhlom ohybu až 180º. Názorný príklad (bude uvedený nižšie) – vývoj spoločnosti Stalex v podobe modelu HB-12.

Stručný prehľad priemyselných konštrukcií

Výber priemyselných modelov možno zamerať napríklad na produkty domácich spoločností. Ale výrobky zahraničnej výroby sa tiež dostatočne aktívne presadzujú.

Rozpočtové ručné varianty

Hydraulická ohýbačka rúr série TG je vhodná pre rúry s priemerom od 15 do 50 mm a hrúbkou steny do 4,5 mm. Zariadenie ľahko ohýba výrobky do uhla až 90º vďaka sile 12 ton vytváranej na silovom pieste. Najjednoduchšia konštrukcia a kvalitné materiály sú zárukou dlhej životnosti tohto zariadenia. Je určené na prácu s kruhovými rúrami.

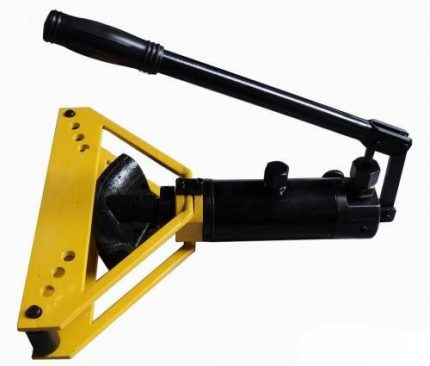

Jednoducho prevedená ohýbačka rúr zo série TG, ale zároveň nástroj disponuje pôsobivými technickými parametrami.

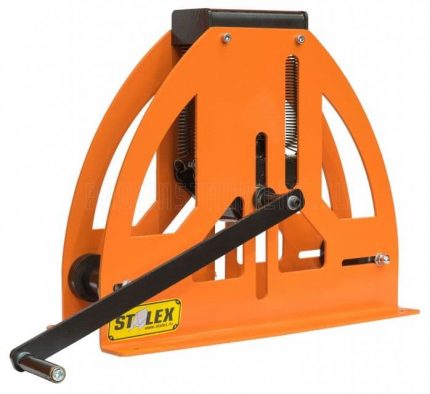

Nemenej zaujímavo vyzerá ďalší vývoj od firmy Stalex. Z hľadiska technických možností ohýbačka rúr HB-12 nezaostáva za modelmi TG. Toto zariadenie je určené na prácu s rúrami s hrúbkou steny nie väčšou ako 2,5 – 4,0 mm.

Hlavné určenie – spracovanie kruhových rúr, ale podporuje sa aj práca s profilom. Konštrukciu s hmotnosťou iba 40 kg odporúčame dôkladne preštudovať majiteľom súkromných hospodárstiev. Pre použitie v domácich podmienkach je to vhodný výber.

Populárny hydraulický nástroj spoločnosti Stalex v prevádzke. Univerzálnosť mechanizmu umožňuje ohýbať kruhové a profilové rúry. Zvláštnosťou nástroja je práca v horizontálnej a vertikálnej polohe.

Ďalší kandidát na výber – ručný vertikálny hydraulický nástroj «Zubr», ktorý vytvára silu na pieste až 10 ton. Model ohýba rúry s priemerom 15 – 76 mm a hrúbkou steny do 5 mm.

Uhol ohybu až 90º sa ľahko vytvára bez dodatočného zahrievania rúry. Je vybavený štyrmi náhradnými valčekmi a pracovnými nadstavcami v počte 8 kusov.

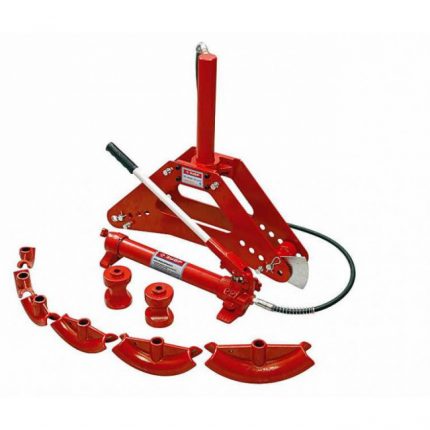

Pomôcka s hydraulikou na ohýbanie rúr od firmy «Zubr». Zvláštnosť konštrukcie: demontáž na samostatné diely, čo je pohodlné na prepravu nástroja.

Horizontálna konštrukcia ohýbačky rúr SWG-2 od výrobcu Renza je optimálnou voľbou pre oblasť bytových a komunálnych služieb. Pri montáži potrubí rôzneho určenia je tento nástroj nepostrádateľný.

Ohýba rúry do vonkajšieho priemeru 50 mm pod uhlom až 90º. Dĺžka zdvihu silového piesta je 250 mm.

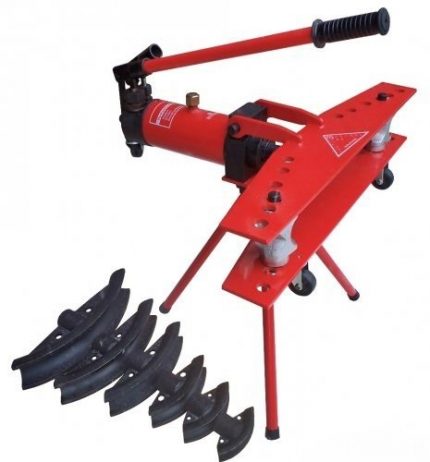

Pohodlná konštrukcia ručného nástroja, ktorý ohýba rúry vďaka sile vytvorenej hydraulickým valcom. Skromné rozmery modelu SWG sú optimálne pre prácu v podmienkach malých hospodárstiev.

Pre pohodlie obsluhy je nástroj doplnený trojnožkou a kolieskami. Zariadenie je určené na ohýbanie kruhových rúr.

Drahé automatizované zariadenia

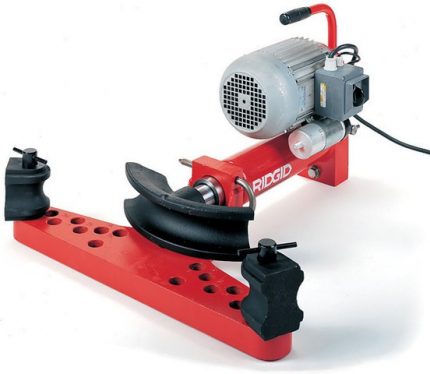

Nástroj Ridgid vybavený elektromotorom – produkt vyrobený v USA, je celkom odôvodnenou voľbou, ak ide o priemyselné použitie. Produkty spoločnosti sú zastúpené sériou konštrukcií (tri sériové vývoje), pričom každá má svoje výhody.

Je to jeden z tých efektívne pôsobiacich nástrojov, ktoré umožňujú robiť ohyby pod uhlami až do 180º pomocou špeciálnych topánok. Napriek slušnej hmotnosti (75 – 110 kg) patrí zariadenie medzi univerzálne prenosné vybavenie.

Nástroj amerických výrobcov, doplnený pre pohodlie práce elektrickým motorom. Vyrába sa v troch variantoch prevedenia.

Prakticky podobnú konštrukciu má vývoj francúzskych inžinierov z firmy Virax. Zariadenie s elektrickým pohonom (jednofázovým) je určené na prácu s rúrami vonkajšieho priemeru 12 – 50 mm.

Hydraulický valec zabezpečuje silu na pieste rovnú 8 tonám. Maximálny možný uhol ohybu môže byť 90º.

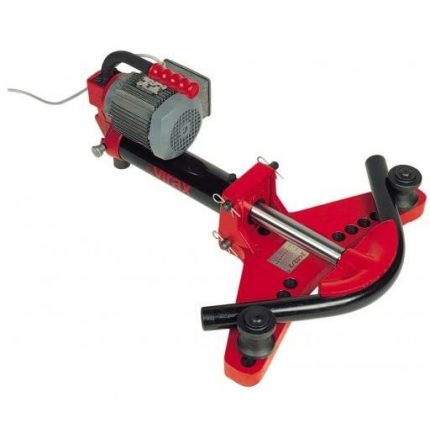

Variant ohýbačky rúr s hydraulikou, vyvinutý francúzskymi inžiniermi z Virax. Model „kušového“ typu sa osvedčil v praxi.

Tento zoznam je logické doplniť aj nemeckým nástrojom – produktom firmy Rothenberger. Pre výber univerzálnej mobilnej ohýbačky rúr s elektrickým pohonom je nástroj vhodný bez zbytočných slov. Pohodlný a potrebný technický prostriedok na stavbe, v systéme bytových a komunálnych služieb, v plynárenstve a pod.

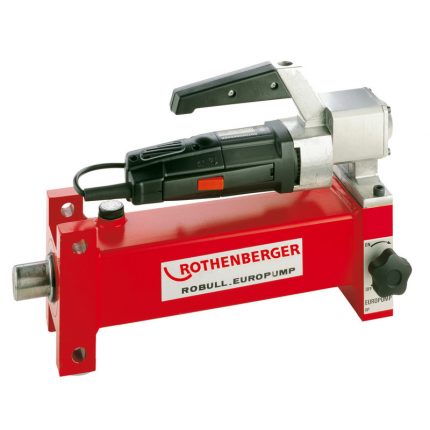

Nástroj s elektromotorom vyrobený známou nemeckou firmou Rothenberger. Zvláštnosť konštrukcie: malorozmerný motor s malým výkonom.

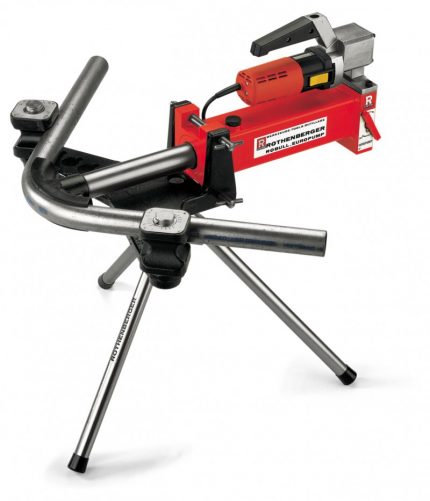

Model Robull Me od Rothenberger zabezpečuje ohyb s polomerom až 90° pre kovové rúry s priemerom 3/8 – 2 palce. Výkon elektromotora je 900 W, pri výkone hydraulického valca 150 kN (15 000 kg).

Konštrukcia je vybavená mechanizmom automatického návratu piesta hydraulického valca. Objem hydraulického oleja na doplnenie je 1 l. Súčasťou balenia je nastavovací statív a dve ohýbacie šablóny. Ponúkajú sa dve modifikácie zariadenia – s otvoreným a uzavretým rámom.

V prípade záujmu si môžete ohýbačku rúr vyrobiť svojpomocne. Ako to urobiť si môžete prečítať tu.

Inštrukcia na prácu s ohýbačom rúr

Proces vykonávania práce nie je zložitý, no napriek tomu vyžaduje dodržanie postupnosti úkonov a určitých technických osobitostí.

Napríklad práca s použitím nástroja od spoločnosti Rothenberger sa vykonáva nasledovne:

1. Je potrebné pripraviť ohýbačku rúr – upevniť ohýbací rám na telo hydraulického valca pomocou rozperných skrutiek, ktoré sú súčasťou balenia.
2. Zdvihnúť hornú časť rámu a nainštalovať bočné šablóny podľa konkrétnych parametrov ohybu.
3. Umiestniť bočné šablóny v rovnakej vzdialenosti vzhľadom na os hydraulického valca.
4. Vykonať operáciu ohýbania rúry.

Vzhľadom na vysokú úroveň výkonu vytváraného hydraulikou treba venovať osobitnú pozornosť správnemu (symetrickému) umiestneniu šablón. Najmenšie skosenie môže spôsobiť poškodenie nástroja.

Odporúčame tiež oboznámiť sa s technologickými jemnosťami ohýbania kovových rúr. Sú podrobne uvedené v tomto materiáli.

Pri používaní ohýbačky rúr nemožno zabúdať na technickú údržbu zariadenia. Čistenie hydraulického valca od prachu a nečistôt, kontrola hladiny hydraulickej kvapaliny, včasná výmena (čistenie) pracovného filtra, kontrola ventilov – to sú povinné postupy údržby, ktoré sa vykonávajú periodicky.

Závery a užitočné video k téme

Vo videu sú uvedené informácie o konštrukčných osobitostiach ohýbačiek rúr a nuansách práce s rôznymi modelmi:

Ktorý typ nástroja je lepší: horizontálny, vertikálny, mobilný, stacionárny – jednoznačne určiť je ťažké. Samotný používateľ zvyčajne vyberá konfiguráciu nástroja na základe podmienok jeho použitia. Medzitým sa v sortimente hydraulických ohýbačiek rúr čoraz častejšie objavujú univerzálne konštrukcie. Výskyt takýchto modelov prakticky odstraňuje otázku výberu podľa určitých parametrov.
