Vetranie v rámovom dome svojpomocne: výber najlepšej schémy a pravidlá konštrukcie

Počas výstavby rámového domu je veľmi dôležité včas zaviesť plnohodnotnú výmenu vzduchu v miestnostiach. Dobre usporiadané vetranie pomôže vytvoriť v budove optimálnu mikroklímu zodpovedajúcu hygienickým normám. Systém zabráni a eliminuje šírenie plesní na obkladoch a stavebných konštrukciách.

O tom, ako sa montuje vetranie v rámovom dome svojpomocne, sa dozviete z nami ponúkaného článku. Povieme vám všetko o typoch systémov, ktoré zabezpečujú pravidelnú výmenu vzduchovej hmoty v uzavretom priestore. Poradíme, ktorý typ je lepšie vybrať na inštaláciu v stavbe rámového typu.

Naše odporúčania sa zídu domácim majstrom, ktorí sa rozhodli pre vlastnú montáž vetracieho systému na spoľahlivé a bezporuchové fungovanie systému zariadenia vidieckeho domu.

Usporiadanie ventilačného systému

Tesnosť budovy, ktorá je nespornou výhodou a zabezpečuje tepelnú a vodotesnosť stavby, je zároveň prekážkou prenikania čerstvého vzduchu dovnútra. Taktiež sťažuje odvod prebytočnej vlhkosti a oxidu uhličitého, ktoré vznikajú pri životnej činnosti ľudí žijúcich v dome.

Každý vetrací systém pozostáva z 3 hlavných častí, bez ohľadu na prítomnosť alebo neprítomnosť prídavných zariadení a mechanizmov, a to:

1. Prívodné kanály a/alebo otvory.
2. Odvodné kanály a/alebo otvory.
3. Prepúšťanie, prepúšťacie mriežky, otvory, medzery.

Prívodné kanály zabezpečujú prísun čerstvého vzduchu z ulice do domu, ktorý je dodávaný priamo do obytných miestností. Z vonkajšej strany je na každý kanál nainštalovaná mriežka. V prípade mechanizácie ju nahrádza prívodný ventil vybavený vzduchovým filtrom a zvukovou izoláciou.

Podľa typu organizácie je vetranie v rámovke kanálové a bezkanálové. Podľa kanálových schém je vzduch dodávaný a odvádzaný vzduchovodmi. V bezkanálovom systéme všetko prebieha cez vetracie otvory, medzery a otvory.

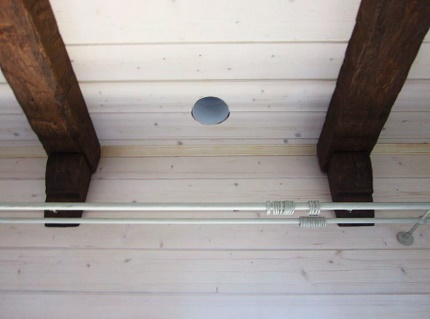

Odsávacie kanály slúžia na odstránenie stojatého “použitého” vzduchu, nasýteného oxidom uhličitým, vlhkosťou a inými pre zdravie škodlivými prchavými zložkami. Zároveň sa likvidujú výpary vznikajúce v dome, kde žijú ľudia.

Kvalitne navrhnuté odsávanie, inštalované v rámovom dome, musí byť povinne v pomocných a hospodárskych miestnostiach typu kuchyne, komory, kúpeľne, špajze, sprchy, toalety.

Prúdenie v ventilačnom systéme je potrebné na to, aby sa vzduch privádzaný do domu mohol nerušene distribuovať do všetkých miestností.

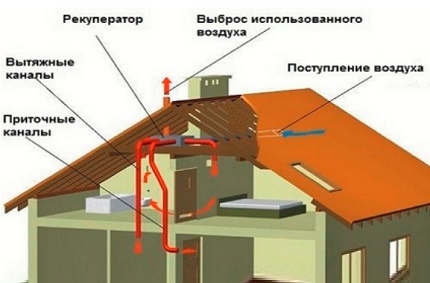

Ventilačný systém obsahuje systémy pre prívod, odsávanie a prúdenie vzduchu. Každá zložka zohráva dôležitú úlohu.

V prípade potreby sú hlavné kanály pohybu vzduchu vybavené dodatočným zariadením – ventilátormi, rekuperátormi, kaloriférmi, odsávacími zariadeniami, meracími prístrojmi.

Ventilátory sa inštalujú na dosiahnutie potrebnej výmeny vzduchu. Vyberajú sa podľa technických parametrov po vykonaní potrebných výpočtov, s ohľadom na objem miestnosti, počet bývajúcich osôb a ďalšie dôležité vstupné údaje.

Rekuperátory slúžia na zvýšenie teploty vstupujúceho vzduchu. Vo vnútri rekuperátora sa studený vzduch ohrieva od steny prívodného kanála, ktorá sa dotýka steny kanála odvádzajúceho ohriaty použitý vzduch z miestnosti.

Používanie rekuperátorov výrazne zvyšuje energetickú efektívnosť rámového domu.

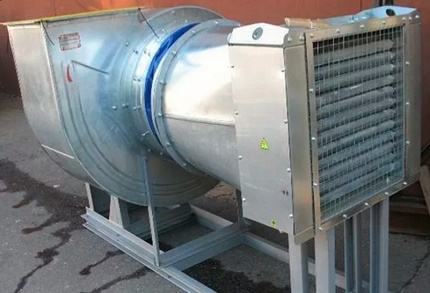

Kaloriféry sa vo ventilačných systémoch používajú prevažne v severných oblastiach, kde zimná teplota často dosahuje -40 stupňov.

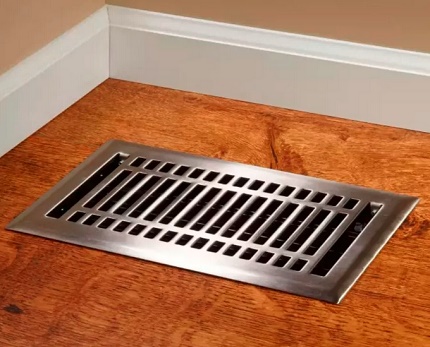

Okrem vetrania miestností v rámovom dome musí byť povinne zriadené aj vetranie podlahy. Na tento účel sa v podlahovom priestore zriaďujú vetracie otvory a v samotnej podlahe sa vyrezávajú otvory s priemerom od 0,04 m². Vetranie podlahy môže byť realizované buď pomocou vzduchovodov, alebo bez nich.

Varianty usporiadania vetrania

Podľa princípu pohonu pohybu vzduchu sa všetky ventilačné systémy delia na dva typy – prirodzené a nútené (tiež mechanické).

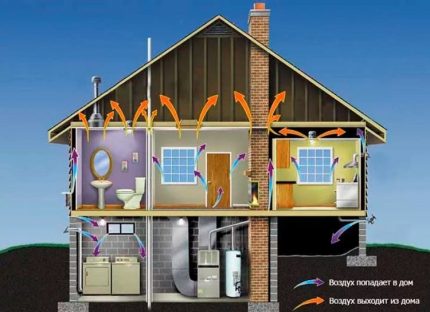

Pojem “prirodzené vetranie” znamená, že cirkulácia vzduchu vnútri domu prebieha prirodzeným spôsobom, bez použitia vonkajších zariadení a mechanizmov. Pohyb vzduchu pri tomto spôsobe vetrania je zabezpečený v dôsledku rozdielneho tlaku vonku a vnútri miestností.

Prílev a odtok vzduchu v schémach prirodzeného vetrania prebieha bez účasti mechanických prostriedkov – ventilátorov.

Prirodzené vetranie zase možno rozdeliť na 2 skupiny – môže byť organizované alebo neorganizované.

Neorganizované vetranie sa uskutočňuje cez prirodzené otvory a štrbiny v stenách domu, podlahe, základoch, okenných otvoroch a rámoch. S nástupom tesných plastových okien a dverí sa prirodzený prílev vzduchu zabezpečuje cez otvorené vetračky, okná, balkónové dvere.

Takýto druh vetrania nevyžaduje náklady na zariadenie, ale ani nezabezpečuje plnohodnotné vetranie rámového domu, vedie k značnej strate tepla v chladnom období roka.

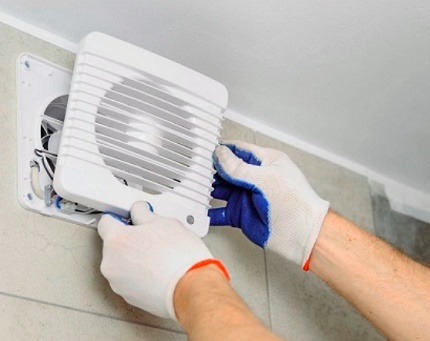

Montáž ventilátora do odsávacieho otvoru v kuchyni alebo v sociálnom zariadení presúva prirodzené vetranie do kategórie kombinovaného. Vzduch bude prúdiť ako obvykle, ale odsávať sa bude pomocou mechanizmu.

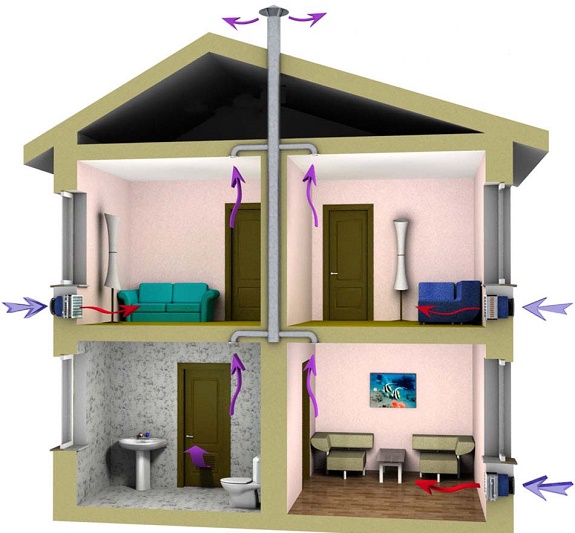

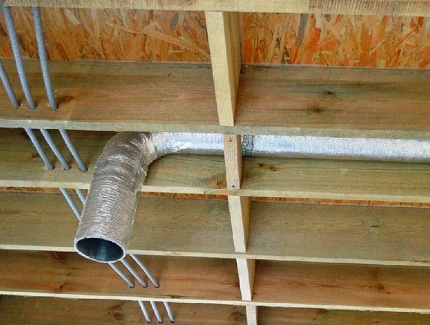

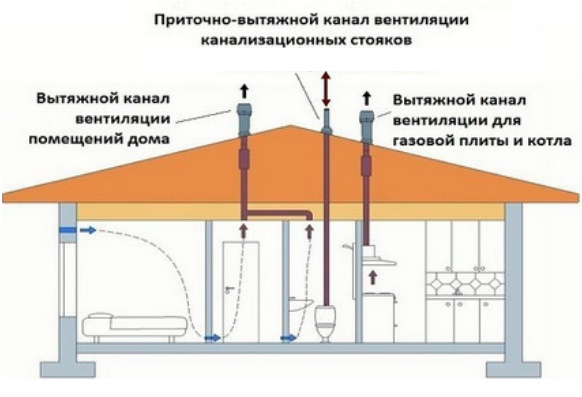

Organizované prirodzené vetranie sa uskutočňuje cez na to určené kanály vybavené prívodnými ventilmi. Výborným príkladom organizovaného prirodzeného vetrania sú viacpodlažné obytné domy prevádzkované od sovietskeho obdobia.

Prílev vzduchu v nich prebieha cez štrbiny v oknách a vetračky, odsávanie – cez vetraciu šachtu a na ňu napojené odvody nachádzajúce sa v kuchyni a na toalete.

Organizovaný aj neorganizovaný systém prirodzeného vetrania závisí od rozdielu tlaku vnútri a vonku objektu. Pri organizovanom type je však potrebné zohľadniť aj hydraulické straty na ohyboch vzduchovodov.

V moderných rámových domoch je tento spôsob vetrania nedostatočne účinný kvôli zvýšenej vlhkosti v miestnostiach spôsobenej tesnosťou stavby, okrem toho príliš závisí od poveternostných podmienok a ďalších sprievodných faktorov.

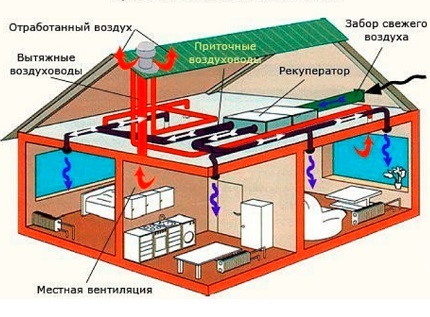

Na rozdiel od prirodzeného, nútené (mechanické) vetranie je riadený proces, ktorý umožňuje šetriť teplo a regulovať prílev vzduchu do rámového domu.

Nútené vetranie možno rozdeliť na 3 skupiny:

1. Odsávacie.
2. Prívodné.
3. Prívodno-odsávacie.

Princíp každého druhu je zrejmý už z názvu. Odsávacie nútené vetranie je založené na prirodzenom prívode čerstvého vzduchu do stavby, pričom odsávanie použitého vzduchu sa uskutočňuje pomocou strešných alebo stenových ventilátorov.

V odsávacích systémoch vzduch prúdi prirodzeným spôsobom, a odvod sa uskutočňuje pomocou ventilátora.

Prívodné nútené vetranie je zariadené na opačnom princípe – prívod vzduchu dovnútra rámovej konštrukcie zabezpečujú ventilátory zabudované v stenách alebo vo vzduchovodoch. Odpadový vzduch je odvádzaný prirodzenou cestou cez odsávacie otvory v kuchyniach, sanitárnych miestnostiach.

Mechanický spôsob vetrania zabezpečuje stabilný, od poveternostných údajov nezávislý prívod a odvod vzduchu, takéto usporiadanie systému umožňuje dosiahnuť maximálne pohodlnú atmosféru v interiéri, ale vyžaduje presné výpočty pri projektovaní a následnom nastavení hotového systému.

Mechanický vetrací systém je oveľa drahší a zložitejší na zhotovenie ako prirodzený. Navyše počas prevádzky si vyžiada náklady na dodávku energie a údržbu. Avšak je úplne nezávislý od hustoty a teploty vzduchu vonku.

Okrem uvedenej klasifikácie možno vetracie systémy deliť podľa konštrukcie, môžu byť kanálové alebo bezkanálové.

Účelnosť samostatnej konštrukcie

Zvyčajne sa systém výmeny vzduchu rámového domu zahrnie do projektu a inštaluje počas výstavby. Takýto spôsob zriadenia vetrania je výhodnejší, pretože všetky potrebné výpočty a zakreslenie do plánu vykonáva projektant a systém buduje pracovná čata na stavbe.

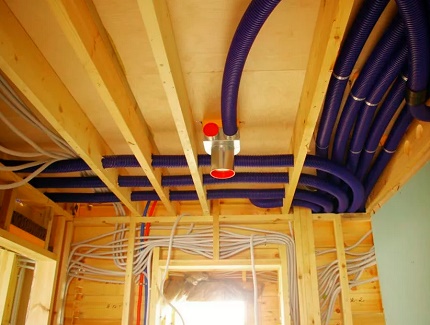

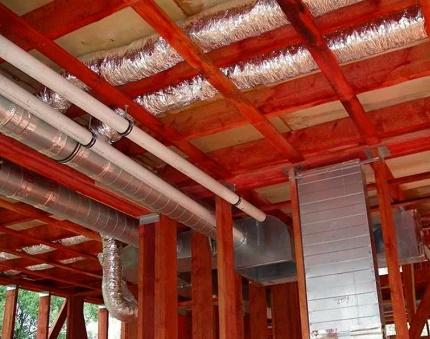

Kladenie vzduchovodov kanálového vetrania sa vykonáva v priestore medzi konštrukčnými prvkami rámu. Potom sa spolu s uloženou izoláciou zakryjú obkladom, GVL alebo OSB.

Ale skúsenosti ukazujú, že pomerne často vznikajú situácie, keď v už postavenom dome chýba vetrací systém alebo jeho výkon je nedostatočný, v dôsledku čoho sa v miestnostiach vytvára nekomfortná atmosféra.

Neprítomnosť vetrania v rámovom dome možno určiť podľa niekoľkých výrazných znakov:

• obyvatelia pociťujú nedostatok kyslíka;
• zle sa vyvetrávajú pachy;
• na stenách sa objavuje pleseň.

V takýchto prípadoch majitelia rámových domov často rozhodnú inštalovať systém odvodu vzduchu samostatne. Pre človeka s bohatými znalosťami a zručnosťami v stavebníctve a s dostupným náradím je budovanie vetrania v rámovom dome pomerne jednoduchá úloha.

Na to je potrebné vykonať potrebné výpočty, vypracovať projekt, nakúpiť materiály a vykonať montáž. Ale ak si majiteľ rámového domu nie je istý svojimi schopnosťami a správnosťou výsledkov výpočtov, je pre neho lepšie najať na prácu stavebnú čatu.

Etapy konštrukcie systému

Ak sa majiteľ rámového domu rozhodol vybudovať vetrací systém samostatne, mal by dodržiavať určitú postupnosť krokov.

Výber typu vetrania

Ventilačný systém sa vyberá v závislosti od toho, ako sa plánuje využívať rámový dom. Ak majiteľ plánuje bývať v ňom iba v teplom období roka, bude stačiť inštalovať prirodzené organizované vetranie.

Gravitačný, tiež prirodzený, ventilačný systém nebude schopný zabezpečiť normálny obeh vzduchu vo všetkých miestnostiach rámového domu v letnom období. Je to však najjednoduchšia a najlacnejšia možnosť na výstavbu.

Ak sa bude rámový dom využívať celoročne, prirodzené organizované vetranie nebude schopné pokryť potreby obyvateľov.

V takom prípade je potrebné inštalovať nútený ventilačný systém, ktorý bude schopný dodávať do domu potrebné množstvo čerstvého vzduchu a súčasne odvádzať odpadový vzduch obsahujúci škodlivé výpary.

Vykonanie výpočtov pre projektovanie

Sú stanovené sanitárno-hygienické normy potreby ľudí na čerstvý vzduch, podľa ktorých musí majiteľ rámovej stavby vykonávať výpočty pred inštaláciou ventilačného systému:

• režim odpočinku alebo spánku 20 m³/h;
• aktivita bez záťaže 40 m³/h;
• zvýšená aktivita alebo fyzická práca 60 m³/h.

Keď poznáme počet obyvateľov domu a ich denný režim, nie je ťažké vypočítať množstvo vzduchu, ktoré by sa malo obnovovať za stanovenú jednotku času.

Taktiež pri výpočtoch parametrov vzduchu pre miestnosti rámového domu by sme sa mali riadiť nasledujúcimi normami:

• SNiP 31-01-2003;
• GOST 30494.

Zvyčajne sa výpočet potrebného množstva vzduchu vykonáva oboma metódami – podľa počtu ľudí a podľa násobnosti. Potrebné metódy je ľahké nájsť na internete. Pre projektovanie ventilačného systému sa berie väčšia z 2 hodnôt.

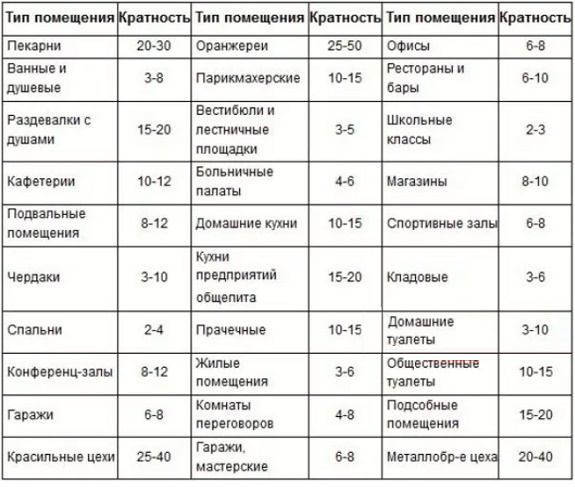

Normy stanovujú minimálnu násobnosť výmeny vzduchu pre rôzne miestnosti obytného domu. Aby systém mohol zabezpečovať dodávku potrebného objemu vzduchu, vykonávajú sa výpočty prierezu vzduchovodov a prieduchov.

Okrem výpočtu množstva vzduchu bude potrebné vypočítať odpor siete distribúcie vzduchu – tento ukazovateľ sa bude hodiť pri výbere ventilátorov.

Zvláštnosti zostavovania projektu

Ak sa majiteľ rámového domu rozhodol vybaviť kombinovaný vetrací systém, bude musieť navrhnúť okenné alebo stenové prívodné ventily pre prívod vzduchu. Inštalácia okenných ventilov je oveľa náročnejšia ako stenových, pretože bude potrebné vyrezať otvory pre ventily v okennom ráme alebo krídle okna.

Aj pri znalosti práce so sklom nebude inštalácia okenného ventilu jednoduchá. Oveľa ľahšie je vyrezať otvor pre ventil v stene miestnosti, kam sa plánuje nasmerovať prívod vzduchu z ulice. Zvyčajne sa umiestňujú v obytných miestnostiach.

Ak do prirodzenej schémy vetrania zahrnieme prívodné alebo odvodné ventily, vznikne lacná, ale účinná varianta kombinovaného systému.

Okrem prívodných ventilov bude potrebné zriadiť odvod odpadového vzduchu z technických miestností. Na tento účel sa navrhuje odvodný kanál s výstupom na strechu, pričom vonkajšia vývodná rúra musí byť nad hrebeňom strechy najmenej 0,5 m. Ak je v dome komín od krbu alebo kachlí, môže byť tiež zapojený do systému ako odvodný kanál.

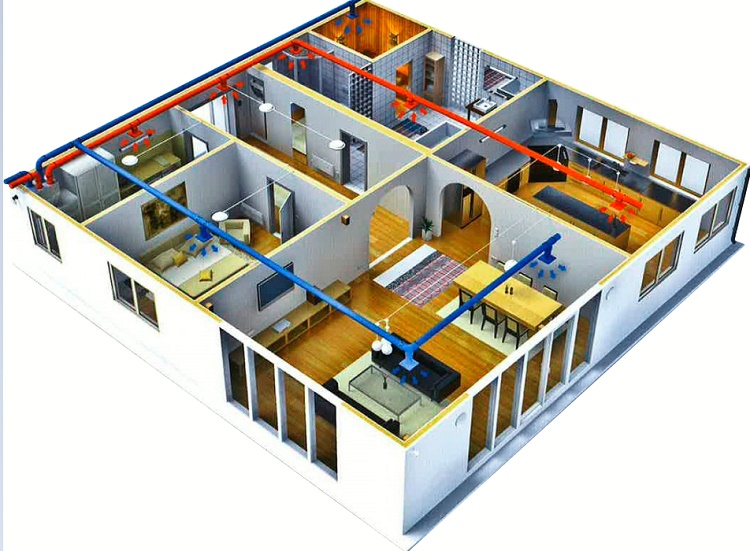

Pri výbere majiteľom núteného typu vetracieho systému by mala byť schéma vzduchovodov čo najracionálnejšia, aby sa predišlo zbytočným stratám tepla. Odtoky vzduchu by nemali byť príliš dlhé, znižuje to účinnosť vetrania.

Ventilátory, rekuperátory a ďalšie potrebné zariadenia sa vyberajú podľa technických parametrov, s ohľadom na vykonané výpočty potreby čerstvého vzduchu a odporu siete distribúcie vzduchu vetrania.

Okrem systému vzduchovodov by mal majiteľ rámového domu navrhnúť vetranie podlahy, ktoré bude brániť hromadeniu kondenzátu a vzniku škvŕn plesní.

Všetky konštrukcie rámovej stavby musia byť vybavené vetracím systémom. Je nevyhnutné zabezpečiť prívod čerstvého vzduchu do pivnice cez vetracie otvory a jeho odvod cez vzduchovody alebo vetracie mriežky.

Pri navrhovaní vetrania rámového domu je potrebné zohľadniť niektoré nuansy:

1. Všetky vetracie kanály musia byť vyrobené z nehorľavých materiálov s hladkým vnútorným povrchom, aby nebránili pohybu vzduchu. Vnútorné nerovnosti môžu spôsobiť zníženie ťahu, čo vedie k nepriechodnosti vzduchovej hmoty.
2. Pri montáži vetracích kanálov počas budovania rámového domu nie je vhodné používať kovové komponenty, pretože v dôsledku interakcie kovu s materiálom stenových panelov sa znižujú ukazovatele tepelnej izolácie.
3. Odvodné zariadenie, najmä to, ktoré odstraňuje z miestností vzduch s nepríjemným zápachom, by malo byť inštalované v rôznych miestnostiach s charakteristickými výkyvmi teploty, tvorbou pary a vysokou vlhkosťou.
4. Tranzitné odtoky vzduchu by nemali prechádzať cez obytné miestnosti a kuchyňu.
5. Vzduchovody, v ktorých sa očakáva usadzovanie kondenzátu, by mali byť navrhnuté so sklonom a drenážou.
6. Pri inštalácii ventilátora vzduchovod s kolenom výrazne zníži hladinu hluku.
7. Odsávací ventilátor sa odporúča vybaviť klapkou, ktorá zabráni vnikaniu studeného vzduchu do domu pri vypnutom ventilátore.

Na vedenie vetracích kanálov sa najlepšie hodia polymérové vzduchovody, ktoré majú nízku hmotnosť a dostatočnú pružnosť na udelenie vzduchovodu potrebného smeru. Na tento účel sa tiež často používajú plastové kanalizačné rúry.

Na to, aby bolo možné vypočítať násobnosť výmeny vzduchu, vybrať a vypočítať potrebné zariadenie na vetranie, je potrebný plán montovaného domu a projekt. Zostavuje sa s ohľadom na všetky nuansy, ktoré sú vlastné tomuto typu stavieb.

Ventilačné boxy sa odporúča umiestniť medzi prvky rámu domu alebo medzi trámy. V každom prípade musí mať vetrací kanál prierez aspoň 100×100 mm a dĺžku aspoň 6 m, aby sa prichádzajúci vzduch pohyboval s potrebným zrýchlením.

Kroky pri vykonávaní montážnych prác

Pri kvalitnej príprave sa montáž ventilačného systému vykonáva bez zvláštnych ťažkostí v niekoľkých po sebe nasledujúcich krokoch:

• Osadia sa prívodné klapky vyvŕtaním otvorov potrebného priemeru v stenách a v podlahe.
• Do každého otvoru sa vloží pripravená rúra vzduchovodu, vybavená na vonkajšej strane jemnou mriežkou, ktorá bráni vniknutiu nečistôt do kanála, a na vnútornej strane – kanálovým ventilátorom.
• Spoje sa utesnia montážnou penou.
• Po stuhnutí peny sa na potrebných miestach namontuje vzduchový filter a zariadenie na tlmenie hluku.
• Po osadení prívodných klapiek sa namontuje rozvod kanálov s utesnením všetkých spojov a upevnení. Vetrací blok je najvhodnejšie umiestniť na povale.
• Predtým, ako sa kanály zašijú do boxu a začne sa vnútorná dekoratívna úprava, odporúča sa vykonať kontrolu systému. Po úprave bude oprava a ladenie problematické.

Montáž ventilačného systému sa musí vykonávať v prísnom súlade s vypracovaným projektom.

Kontrola inštalovaného vetrania

Po inštalácii vetrania v montovanom dome je potrebné skontrolovať jeho funkčnosť a v prípade potreby vykonať dodatočné ladenie a nastavenie.

Existuje niekoľko spôsobov, ako skontrolovať vetrací systém:

1. Skontrolovať všetky miestnosti na prítomnosť cudzích pachov, zatuchliny a dusna. Ak všetky uvedené znaky chýbajú, systém je nainštalovaný správne.
2. Preskúmať technické miestnosti na výskyt plesne a huby, najmä kúpeľňu a kuchyňu. Výskyt plesne svedčí o tom, že vetranie neodvádza prebytočnú vlhkosť v potrebnom objeme.
3. Venovať pozornosť okenným sklám. Pri zlom vetraní sa na nich bude hromadiť kondenzát.

Ťah v odťahovom systéme sa kontroluje priblížením papierovej servítky v jednom záhybe k mriežke. Ak ju pritlačí k odťahu, znamená to, že všetko funguje normálne. Ak nie, odsávanie neprebieha. Kontrola sa vykonáva, keď je vonku okolo -5^oC.

Nepribližujte plameň zapaľovača alebo zápalky k vetraciemu kanálu v kuchyni s plynovým zariadením. Ak došlo k úniku, môže dôjsť k výbuchu. V každom prípade je pred testovaním potrebné otvoriť okná: na vetranie aj na vytvorenie gravitačného ťahu.

Závery a užitočné video k téme

S najjednoduchšou a cenovo dostupnou metódou organizácie vetrania v skeletovom dome vás oboznámi video:

Bez ohľadu na to, aký typ vetrania sa majiteľ skeletového domu rozhodne vo svojom obydlí nainštalovať, mal by k jeho zariadeniu pristupovať so všetkou zodpovednosťou.

Správne navrhnutý vetrací systém zabezpečí dlhé roky komfortného bývania obyvateľov, zatiaľ čo chyba pri výpočtoch alebo stavbe, nesprávny výber zariadenia prinesie množstvo nepríjemností.

Porozprávajte o tom, ako ste budovali vetrací systém vo vlastnom skeletovom dome. Nie je vylúčené, že ovládate technologické nuansy, ktoré budú veľmi užitočné pre návštevníkov webu. Prosím, zanechajte komentáre, pýtajte sa, zdieľajte fotografie a užitočné informácie v bloku nižšie.
