Normatívy vetrania rodinného domu: požiadavky na zariadenie a príklady výpočtov

Komplex prác na výstavbe obytného domu nevyhnutne zahŕňa zriadenie vetracieho systému. Plní niekoľko dôležitých funkcií. Vďaka neustálemu prívodu čistého atmosférického vzduchu do miestností domu a odvádzaniu znečisteného vzduchu zostáva dom suchý a vzduch v ňom svieži a zdravý.

Systém bude fungovať správne iba za predpokladu, že sú dodržané normatívy vetrania rodinného domu a vykonané presné výpočty. Vykonávajú sa počas vypracovania projektu v časti „Vetranie“. Vypočítané hodnoty pomôžu vybrať komponenty systému, ktorý zabezpečuje normatívnu výmenu vzduchu.

Povieme vám o špecifikách organizácie vetrania. Poradíme, na základe akých stavebných noriem a pravidiel, vypracovaných a schválených štátnymi orgánmi, sa vykonáva projektovanie a výpočty. U nás nájdete príklady, pomocou ktorých si budete môcť systém vypočítať sami.

Predpis pre nízkopodlažný sektor SP 55.13330.2016

Toto je jeden z hlavných súborov pravidiel používaných na vykonávanie projektových prác obytných domov s jedným bytom. Zhromaždené normatívy vetrania rodinného domu sa týkajú projektovania samostatne stojacich obytných domov, ktorých výška je obmedzená na tri poschodia.

Vo vnútornom priestore budovy sa pomocou vetracieho zariadenia vytvára príjemná mikroklíma. Jej charakteristiky sú stanovené v GOST 30494-2011.

Individuálny dom je vo väčšine prípadov vykurovaný samostatným vykurovacím kotlom. Inštaluje sa v miestnostiach s dobrým vetraním na prvom alebo suterénnom podlaží. Je možné umiestnenie v pivnici domu. Pri výkone teplogenerátora do 35 kW ho možno nainštalovať v kuchyni.

Navrhovanie akejkoľvek stavby, bez ohľadu na jej plochu, počet podlaží, účel, povinne zahŕňa časť “Vetranie” s vypracovaním schémy, výpočtami a odporúčaniami na realizáciu.

Ak vykurovací agregát pracuje na plyn alebo kvapalné palivo, v kotolni sa prijímajú opatrenia na tepelnú izoláciu zariadení a potrubí podľa podmienok SP 61.13330.2012.

Súbor ponúka tri princípy usporiadania vetrania:

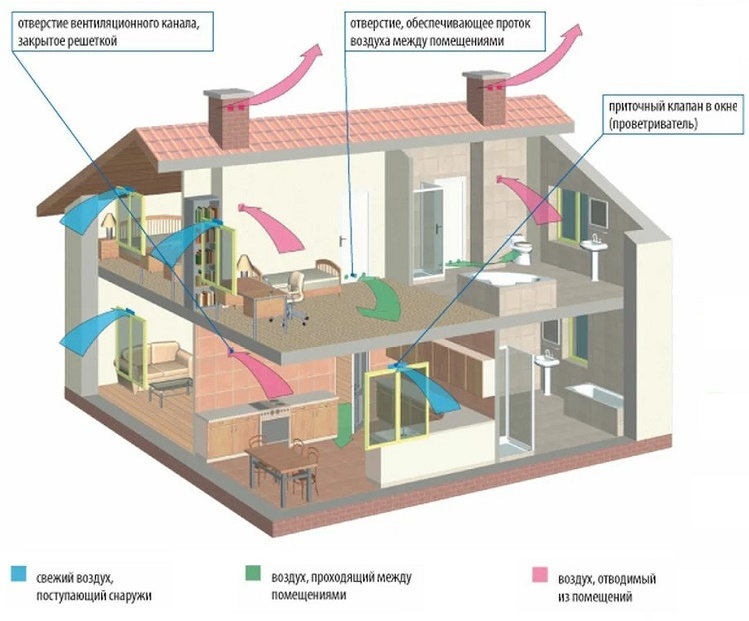

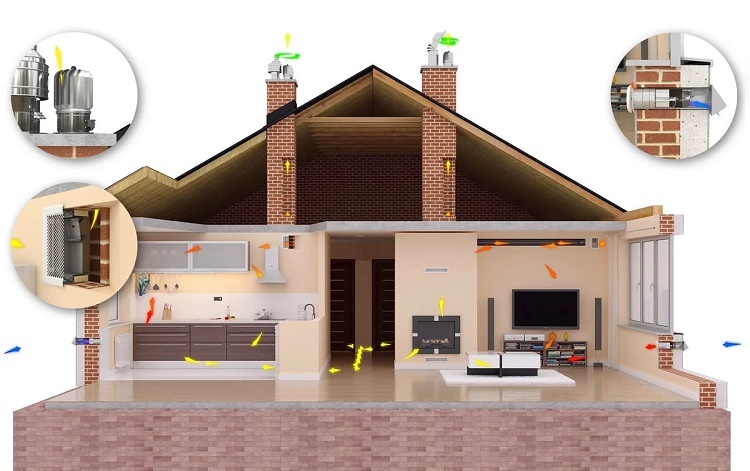

1. Odpadový vzduch sa odstraňuje z miestností prirodzeným ťahom cez vetracie kanály. Prívod čerstvého vzduchu prebieha vetraním miestností.

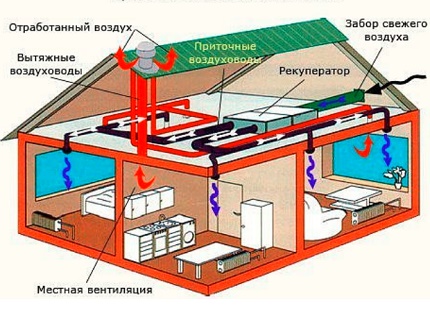

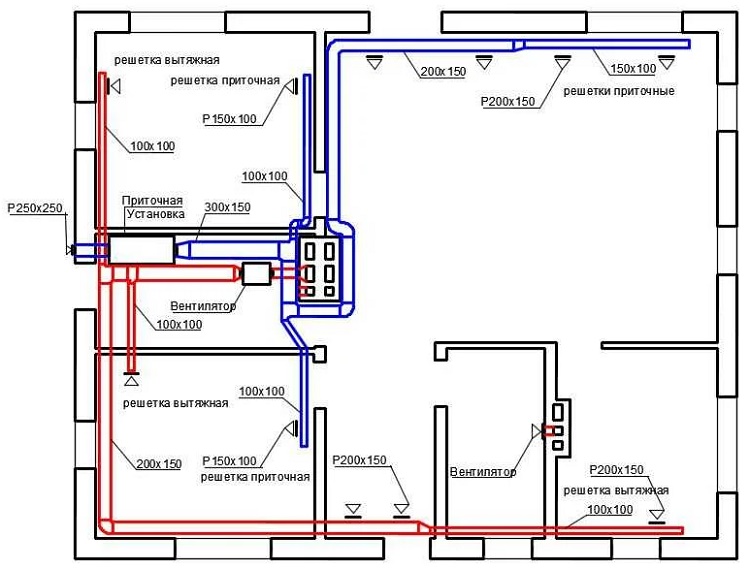

2. Prívod a odvod vzduchu mechanickým spôsobom.
3. Prívod vzduchu prirodzeným spôsobom a rovnaký odvod cez vetracie kanály a čiastočné použitie mechanickej sily.

V individuálnych domoch sa odtok vzduchu najčastejšie zabezpečuje z kuchyne a sociálnych zariadení. V ostatných miestnostiach sa organizuje podľa požiadavky a potreby.

Prúd vzduchu z kuchýň, kúpeľní, toaliet so silnými a nie vždy príjemnými pachmi sa odvádza priamo von. Nemal by sa dostať do iných miestností.

Pre prirodzené vetranie sú okná vybavené vetracími otvormi, ventilmi, nadsvetlíkmi.

Dôležitá výhoda prívodno-odvodného systému – stabilita činnosti, nezávislá od teploty a hustoty vzduchu v interiéri aj exteriéri.

Účinnosť vetracieho zariadenia sa vypočítava s ohľadom na jednorazovú výmenu vzduchu počas jednej hodiny v miestnostiach s trvalou prítomnosťou osôb.

Minimálny objem odvádzaného vzduchu v pracovnom režime:

• z kuchyne – 60 m³/h;
• z kúpeľne – 25 m³/h.

Násobnosť výmeny vzduchu pre ostatné miestnosti, ako aj pre všetky vetrané miestnosti s vetraním, ale pri jeho vypnutí, je stanovená na 0,2 z celkového objemu priestoru.

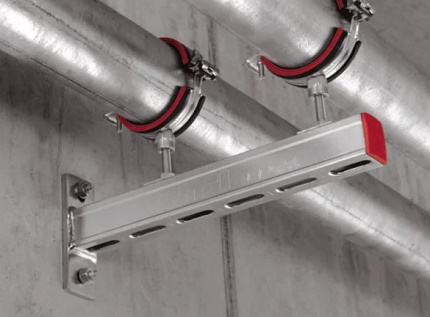

Vzduchovody uložené otvoreným spôsobom sa upevňujú k stavebným konštrukciám pomocou konzol. Na zníženie zvukových vibrácií sú držiaky vybavené tlmivými podložkami z elastoméru.

Valcové alebo pravouhlé vzduchovody sa upevňujú k stavebným konštrukciám pomocou rôznych zariadení: závesov, svoriek, očiek, konzol. Všetky spôsoby upevnenia musia zabezpečovať stabilitu vetracích vedení a vylučovať priehyby vetracích rúr alebo boxov.

Teplota povrchov vzduchovodov je obmedzená na 40^°C.

Vonkajšie zariadenia sú chránené pred nízkymi negatívnymi teplotami. Ku všetkým konštrukčným častiam vetracieho systému sa zabezpečuje voľný prístup na preventívnu prehliadku alebo opravu.

Okrem toho existujú ešte zbierky noriem typu NP AVOK 5.2-2012. Sú to pokyny na reguláciu vzduchoobratu v miestnostiach obytných domov. Vypracovali ich špecialisti neziskového partnerstva AVOK v rozvoji vyššie uvedených normatívnych aktov.

Všeobecné hygienické požiadavky v GOST 30494-2011

Zbierka schválených štátnych noriem pre vytvorenie komfortného životného prostredia v obytných objektoch.

Ukazovatele pre vzduch v obytných apartmánoch:

• teplota;
• rýchlosť pohybu;
• podiel vlhkosti vzduchu;
• celková teplota.

V závislosti od deklarovaných požiadaviek sa pri výpočtoch používajú prípustné alebo optimálne hodnoty. S ich úplným zložením sa môžete oboznámiť v Tabuľke č. 1 vyššie uvedenej normy. Skrátená verzia pre príklad je uvedená nižšie.

Pre obytnú miestnosť sú prípustné:

• teplota – 18^°-24^°;
• percento vlhkosti – 60 %;
• rýchlosť pohybu vzduchu – 0,2 m/s.

Pre kuchyňu:

• teplota – 18-26 stupňov;
• relatívna vlhkosť – nie je normovaná;
• rýchlosť pohybu vzduchovej zmesi – 0,2 m/s.

Pre kúpeľňu, WC:

• teplota – 18-26 stupňov;
• relatívna vlhkosť – nie je normovaná;
• rýchlosť pohybu vzdušného prostredia – 0,2 m/s.

V teplom období sa ukazovatele mikroklímy nenormujú.

Hodnotenie teplotného prostredia v miestnostiach sa vykonáva podľa bežnej t^° vzduchu a výslednej. Posledná veličina je súhrnným ukazovateľom t^° vzduchu a radiačnej t^° miestnosti. Dá sa vypočítať podľa vzorca v Prílohe A, zmeraním ohrevu všetkých povrchov v miestnosti. Jednoduchší spôsob – je zmerať guľovým teplomerom.

Pre správne meranie teplotných údajov a odber vzoriek na stanovenie organoleptických ukazovateľov vzduchovej hmoty je potrebné zohľadniť smer prúdenia privádzanej a odsávanej časti systému.

Znečistenie vzduchu vnútri obydlia sa určuje obsahom oxidu uhličitého – produktu, ktorý ľudia vydychujú počas dýchania. Škodlivé emisie z nábytku, linolea sa prirovnávajú k ekvivalentnému množstvu CO₂.

Podľa obsahu tejto látky sa klasifikuje vnútorný vzduch a jeho kvalita:

• 1. trieda – vysoké – prípustný obsah oxidu uhličitého 400 a nižšie cm³ v 1 m³;
• 2. trieda – stredné – prípustný obsah oxidu uhličitého 400 – 600 cm³ v 1 m³;
• 3. trieda – prípustné – prípustný obsah CO₂ – 1000 cm³/m³;
• 2. trieda – nízke – prípustný obsah oxidu uhličitého 1000 a vyššie cm³ v 1 m³.

Potrebný objem vonkajšieho vzduchu pre ventilačný systém sa určuje výpočtom podľa vzorca:

L = k×L_s, kde

k – koeficient účinnosti distribúcie vzduchu, uvádza sa v tabuľke 6 GOST;

L_s – vypočítané, minimálne množstvo vonkajšieho vzduchu.

Pre systém bez núteného odsávania k = 1.

S detailmi vykonania výpočtov na zabezpečenie miestností vetraním Vás oboznámi nasledujúci článok, ktorý by si mali prečítať ako objednávatelia stavby, tak aj majitelia problémového bývania.

Príručka pre projektantov SP 60.13330.2016

Tento súbor pravidiel je základným dokumentom pre projektantov komplexu vetrania v rodinnom dome. Týmto dokumentom sú stanovené pravidlá projektovania ventilačných systémov pre všetky druhy budov. Tu sa tiež vychádza z štátnych noriem pre mikroklímu obytných miestností.

Sanitárno-epidemiologické ukazovatele obytných domov sa uplatňujú podľa SanPin 2.1.2.2645.

Základné postuláty normatívneho zborníka

Pravidlami sa predpisuje, že materiály pre vzduchovody a ostatné časti vetracích konštrukcií sa musia nakupovať len v prípade, že sú k dispozícii certifikáty potvrdzujúce ich súlad so sanitárno-hygienickými požiadavkami.

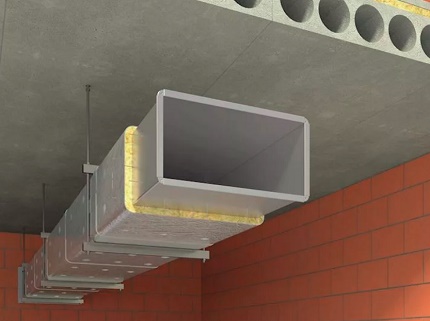

Na vylúčenie vzniku kondenzátu sa vzduchovody tepelne izolujú podľa noriem SP 61.13330. Na ochranu pred agresívnymi zložkami vzdušného prostredia vnútri a vonku domu sa používajú antikorózne materiály alebo sa povrch rúr pokrýva špeciálnymi nátermi.

Tepelná izolácia potrubí sa používa na zabránenie tvorby kondenzátu a ochranu pred agresívnym pôsobením chemických látok obsiahnutých v kondenzáte

Montážne a nastavovacie práce sa vykonávajú v súlade s SP 73.13330.

Vetranie s mechanickým pohonom sa používa:

• ak chýba prirodzená výmena vzduchu;
• ak plocha nie je vybavená zariadeniami na prívod vzduchu.

Mechanické vetranie sa zapína, keď v určitých časových obdobiach chýba prirodzená cirkulácia vzduchovej hmoty.

Vetrací systém založený na prirodzenej výmene vzduchu sa vypočítava na základe rozdielu hustôt vonkajšieho vzduchu pri teplote 5^o C a hustoty vnútorného vzduchu pri normatívnej teplote v chladnom období roka.

Ak sa pri vyššie uvedených teplotách vzduch úplne neobnovuje, vytvárajú sa systémy prívodu a odvodu vzduchu s mechanickým podnetom.

Prívodné vetracie zariadenia

Nemali by sa umiestňovať vo vzdialenosti menšej ako 8 m od miest na zber odpadu, parkovísk s viac ako tromi automobilmi, ciest a iných zdrojov škodlivých emisií a nepríjemných pachov.

Prívodné otvory pre prívodnú časť systému výmeny vzduchu sa umiestňujú v oblasti podnožia alebo základov domu

V hornej zóne budovy sa prívodné konštrukcie umiestňujú na náveternej strane. V horúcich dňoch sa chránia pred priamym slnečným žiarením a prehriatím.

Spodná hranica prívodného priestoru vetrania prebieha vo výške najviac 1 m od povrchu snehu, ale nie nižšie ako 2 metre od priemernej úrovne terénu.

Výpočet prívodu vzduchu

Výpočet sa vykonáva podľa prílohy Ž platného súboru pravidiel. Z výsledkov výpočtov sa berie väčšia hodnota, ktorá zaručuje dodržiavanie hygienických noriem a bezpečnosť v oblasti požiarov a výbuchov. Príjem vzduchu vstupujúceho do miestnosti nesmie byť menší ako minimálna spotreba vypočítaná podľa príloh Ž a I.

Výpočet nákladov na vzduch sa vykonáva osobitne pre letné a zimné obdobie a pre prechodné obdobie podľa vzorcov Ž1-Ž7, pričom sa vyberá najväčšia získaná hodnota:

• podľa prebytku tepla;
• podľa hmotnosti škodlivých a nebezpečných prvkov;
• podľa nadmernej vlhkosti;
• podľa násobnosti výmeny vzduchu;
• podľa spotreby na 1 osobu.

Minimálna spotreba vonkajšieho vzduchu v m³/h na jednu osobu je uvedená v tabuľke I1 prílohy I.

Pravidlá organizácie výmeny vzduchu

Do obytných miestností je vzduch privádzaný špeciálnymi rozdeľovačmi v hornej časti domu. Odsávacie komory na odvod vzduchu sú umiestnené pod stropom miestnosti nie nižšie ako 2 m od podlahy po spodnú stranu otvoru na odstránenie prebytočného tepla, nadmernej vlhkosti a plynov.

Zariadenie a jeho umiestnenie

Ventilátory sa vyberajú podľa dvoch ukazovateľov: odporu vetracej siete pri danej rýchlosti vzduchovej zmesi v nej a podľa vypočítanej spotreby vzduchu. Pritom sa zohľadňuje prívod a odvod vzduchu cez netesné priliehania dielcov v továrenských zariadeniach a vzduchovodoch podľa požiadavky bodu 7.11.8.

Prúd vzduchu je nútený k pohybu ventilátorom. Do odsávacích a prívodných otvorov sa inštalujú axiálne modely, ktoré zabezpečujú miestne vetranie.

Tranzitné vzdialenosti vzduchovodov sa navrhujú podľa GOST REN 13779 s tesnosťou triedy B, v ostatných prípadoch podľa triedy A.

Nasávanie a únik vzduchu cez protipožiarne klapky a vetracie kanály sa akceptujú podľa SP 5.13130.2009, na splnenie požiadaviek FZ z 22.07.2008 č. 123-FZ „TR o požiadavkách PB“.

Čistiace filtre sa vyberajú s ohľadom na dĺžku prevádzky, množstvo zachyteného prachu, stupeň čistenia vzduchu. Rozdeľovače vonkajšieho vzduchu musia mať zariadenia na reguláciu vektora prúdenia vzduchu a jeho prietoku.

V miestnostiach s plynovými zariadeniami sa na ventilátory montujú mriežky a klapky s regulátormi prietoku vzduchu. Ich konštrukcia zaručuje neúplné uzavretie.

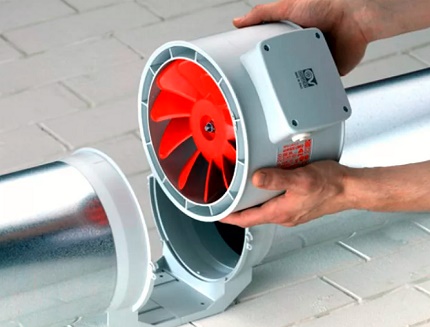

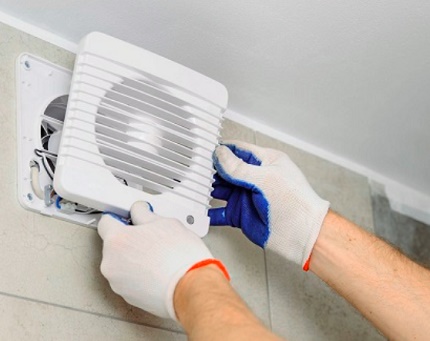

Do vzduchovodov sa inštalujú axiálne a odstredivé typy ventilátorov. Stimulujú pohyb prúdu v systéme. Výber modelu je určený objemom dodávaného vzduchu a špecifikami prevádzky miestnosti.

Miestnosti na umiestnenie vetracieho zariadenia, vrátane na technických poschodiach a povaly obytných budov, sa vyberajú v súlade s podmienkami SP 54.13330 «Obytné budovy viacbytové». Kategória miestnosti podľa výbuchu– a požiarnej nebezpečnosti sa určuje podľa FZ č. 123-FZ.

Tvar a materiál vzduchovodov

V obytných domoch malej podlažnosti je združovanie vzduchovodov všeobecnej výmeny vetrania teplým podkrovím neefektívne. Na zabránenie zadymovania sa na vzduchovody inštalujú protipožiarne klapky, vzduchové uzávery.

Ventilačné kanály s obmedzením požiarnej odolnosti sa vyrábajú z nehorľavých materiálov. Požiarne odolné materiály sa používajú aj pre tranzitné úseky vetracích systémov a vzduchovodov v miestnostiach na umiestnenie zariadení v suterénoch a na povale.

Materiály so skupinou horľavosti vyššou ako G1 sú povolené:

• pre vzduchovody miestností, okrem vyššie uvedených;
• pre pružné vložky tranzitných úsekov.

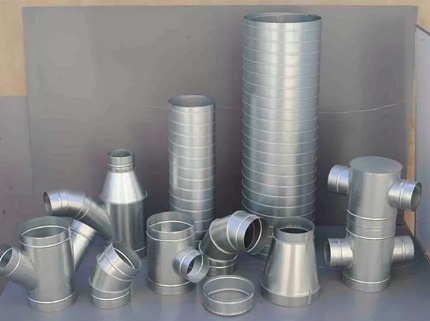

Ventilačné boxy a rúry sa vyrábajú z unifikovaných štandardných dielov. Použitie azbestocementu v prívodných systémoch nie je povolené. Vzduchovody musia mať nátery odolné voči agresívnemu prostrediu.

Na montáž kanálového vetracieho systému sa vyrábajú rúry a tvarovky z pozinkovanej ocele a plastu

Hrúbka plechovej ocele na výrobu vzduchovodov sa volí podľa prílohy K uvažovaného normatívneho zborníka.

Pri prípustnej teplote do 80 stupňov pri priemere okrúhleho prierezu:

• do 200 mm vrátane – hrúbka plechu 0,5 mm;
• od 250 do 450 mm – 0,6 mm;
• od 500 do 800 mm – 07 mm;
• od 900 do 1250 mm – 1,0 mm.

Pre vzduchovody pravouhlého prierezu:

• do 250 mm – 0,5 m;
• od 300 mm do 1000 mm – 0,7 mm;
• od 1250 do 2000 mm – 0,9 mm.

Pri stanovenej norme požiarnej odolnosti najmenej 0,8 mm. Nie je dovolené viesť cez kuchyne a obytné izby tranzitné vzduchovody, ktoré prichádzajú z miestností iného určenia.

Plynovody, káble, vodiče, kanalizačné rúry je dovolené viesť vo vzdialenosti viac ako 100 mm od stien montovaných vzduchovodov. V odvádzacích vzduchových šachtách nie je dovolené umiestňovať potrubia domovej kanalizácie.

Boxy a rúry odsávacieho vetrania všeobecnej výmeny sa montujú so stúpaním 0,005 v smere pohybu vzduchovej hmoty. Na odstránenie vznikajúceho kondenzátu sa zabezpečujú drenážne zariadenia.

Špecifiká úspory energie a automatizácia

Pre súkromné vlastníctvo domu zohráva významnú úlohu úspora energetických zdrojov.

Celková úspora energie pri navrhovaní vetracích systémov sa skladá z:

• výberu moderného zariadenia;
• riešenia energeticky účinných úloh;
• použitia mechanických systémov;
• sekundárneho využitia tepla odvádzaného vzduchu;
• individuálneho prístupu k regulácii výmeny vzduchu.

Elektroinštalácie sa vyberajú s ohľadom na normy PUE (7. vydanie) „Pravidlá pre elektrické zariadenia“. Pri existencii systému hasenia požiaru a požiarnej signalizácie v chate sa navrhuje automatické blokovanie napájania vetracích systémov v súlade s SP 7.13130.

Pri požiari sa predpokladá centrálne alebo individuálne vypínanie vetracích systémov, zapínanie protidymovej ochrany. Diaľkové ovládanie dymových protipožiarnych klapiek, okien, svetlíkov musí byť automatizované.

Výmena vzduchu vo viacpodlažných domoch v SP 54.13330.2016

Pri projektovaní vetrania rodinných domov nie sú zbytočné postuláty tohto súboru pravidiel určené na výstavbu bytových domov s výškou do 75 metrov. Stavba sa vykonáva podľa pracovných výkresov vypracovaných na základe projektu.

Obytný dom môže mať vstavané, vstavané a prístavné, prístavné priestory všeobecného účelu a užívania: bazény, posilňovne, garáže, parkoviská pri dodržaní príslušných bezpečnostných pravidiel. Umiestnenie priemyselných prevádzok v obytných domoch nie je dovolené.

Pravidlá pre projektovanie MKD sú vypracované na základe hygienických požiadaviek SanPiN 2.1.2.2645, GOST 30494 s ohľadom na klimatické zóny podľa SP 131.13330.

Ochrana proti hluku je regulovaná podmienkami SP 51.13330. Projekt obytného domu obsahuje návod na obsluhu vrátane vetracieho komplexu.

Rodinný dom je navrhovaný na bývanie jednej rodiny. Zloženie miestností a ich počet sa stanovuje podľa požiadavky objednávateľa. Hlavné miestnosti: obývacia izba, spálne, kuchyňa, kúpeľne. Umiestnenie obytných miestností v suterénnych podlažiach nie je dovolené.

Ak sa v dome s typickou dispozíciou montuje prívodno-odvodné vetranie, v systéme sa používa prívodná jednotka a odvodný ventilátor.

Pri projektovaní sáun sa vetracie kanály vybavujú protipožiarnymi klapkami. Vetracie otvory a vstupy potrubí v základovej a soklovej konštrukcii budovy sú zabezpečené ochrannými zariadeniami proti hlodavcom.

Násobnosť výmeny vzduchu:

• spálňa, obývacia izba pri celkovej ploche domu na 1 osobu menej ako 20 m² – 3 m³/h na 1 m² obytnej plochy;
• viac ako 20 m² – 30 m³/h na 1 osobu;
• kuchyňa s elektrickým sporákom – 60 m³/h;
• miestnosť s plynovým zariadením – 100 m³/h;
• miestnosť s vykurovacím kotlom do 50 kW s otvoreným a uzavretým ohniskom – hodinový prietok rovný objemu miestnosti.
• kúpeľňa, WC – 25 m³/h.

Vo vonkajších stenách suterénu, technického podzemia, studenej povaly, ktoré nemajú odvetrávanie, sa robia vetracie otvory rovnomerne rozložené po obvode domu. Plocha jedného otvoru je najmenej 0,05 m².

Požiadavky na výmenu vzduchu v MGSN 3.01- 01

Spresňujú celoruské štandardy na výstavbu obytných budov a čiastočne ich opakujú.

Podľa násobnosti výmeny vzduchu sa zvyšuje norma odsávania z kuchýň s plynovým zariadením v závislosti od počtu plynových horákov:

• 2 ks – najmenej 60 m³/h;
• 3 ks – najmenej 75 m³/h;
• 4 ks – najmenej 90 m³/h.

Posilňovňa v prevádzkovom režime – 80 m³/h, v neprevádzkovom – 16 m³/h;

Pre vstavané objekty sa vytvára autonómny ventilačný systém. Pri prítomnosti teplého podkrovného priestoru sa výfuková šachta navrhuje vo výške najmenej 4,5 metra od povrchu dosiek, ktoré prekrývajú horné poschodie.

Hygienické zdôvodnenia v SanPiN 2.1.2.2645

Zborník diktuje hygienické požiadavky na ventilačné zariadenie domu, vnútornú klímu, stav vzduchu. V súlade s jeho normami sa nepripúšťa výstup znečistenej zmesi z kuchýň a sanitárnych uzlov v spoločnom vetracom kanáli s obytnými miestnosťami.

Šachty odsávacieho vetrania sa týčia nad hrebeňom strechy alebo plochou strechou do výšky najmenej 1 meter.

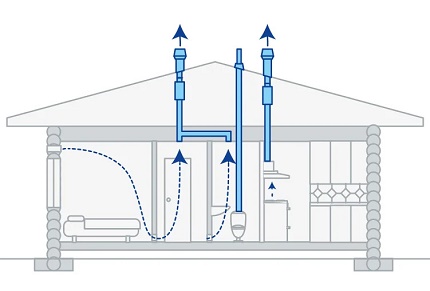

Výška vetracích stúpačiek, ktoré sa týčia nad strechou, sa určuje podľa vzdialenosti medzi nimi a hrebeňovým rebrom. Ak je menšia ako 1,5 m, kanál musí byť vyvedený najmenej 0,5 m nad hrebeň.

Sú uvedené prípustné normy teploty, relatívnej vlhkosti, rýchlosti pohybu vzduchu v miestnostiach domu v chladnom a teplom ročnom období.

Príklad výpočtu prirodzeného vetrania domu

Platné normatívne akty ponúkajú tri spôsoby výpočtu:

• podľa násobnosti výmeny vzduchu;
• podľa sanitárnych a hygienických charakteristík;
• podľa celkovej plochy miestností.

Základom výpočtov sú dva ukazovatele: prietok vzduchu v m³/h a hodinová násobnosť výmeny vzduchu. Tieto údaje sa preberajú z kódexov pravidiel SP 54.13330 a SP 60.13330.

Násobnosť výmeny vzduchu znamená počet úplných obnovení vzduchu v miestnosti za 1 hodinu. Preberá sa z tabuľky 9.1 SNiP 31-01-2003.

Podľa normatívnych ustanovení sa prijíma nasledujúci prietok vzduchu:

• obývacia izba, spálňa – 1-krát/hod;
• kuchyňa s elektrickým sporákom – 60 m³/h;
• sanitárne uzly – 25 m³/h;
• miestnosť s kotlom na tuhé palivo – násobnosť 1 + 100 m³/h.

Pre kuchyňu v dome s plynovým sporákom sa prijíma schéma: objem vzduchu rovný normatívnemu obratu sa odstraňuje pomocou prirodzeného odsávania a pridaných 100 m³/h sa odvádza núteným vetraním vo forme kuchynskej digestora.

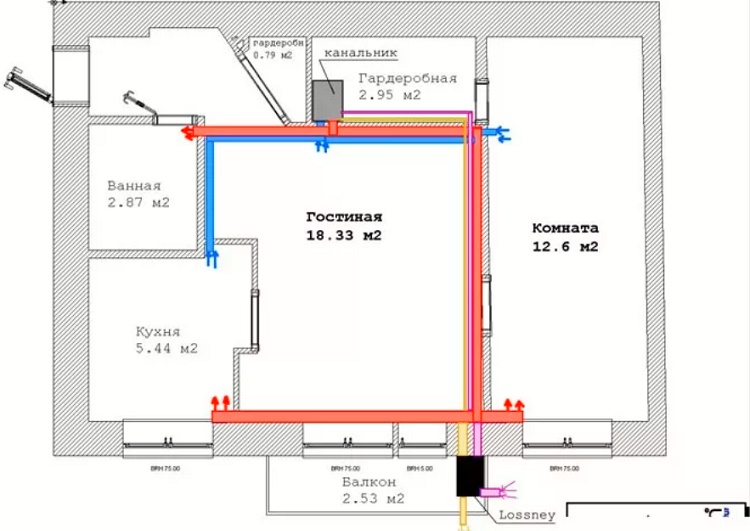

Na vykonanie výpočtov podľa násobnosti výmeny vzduchu, zabezpečenia prívodu v systémoch bez rekuperácie, dodávky vzduchovej zmesi v systémoch s rekuperátorom je potrebný plán domu s presnými rozmermi miestností.

Násobnosť výmeny pre kotolne s plynovým teplogenerátorom sa považuje za 3+ objem vzduchu na spaľovanie plynu.

Výpočty podľa násobnosti a počtu obyvateľov

Vykonáva sa pre každú miestnosť chaty podľa vzorca:

L = S × h × n,

S – plocha miestnosti v m²;

h – výška miestnosti m;

n – násobnosť výmeny vzduchu za hodinu, preberá sa z SNiP.

Normatívny objem vzduchovej hmoty a násobnosť jej výmeny za deň závisí nielen od plochy priestoru upravovaného systémom, ale aj od počtu bývajúcich osôb. Pri výpočtoch odťahu sa používa nasledujúci vzorec.

L = m × N, kde

L – objem vzduchového odťahu v m³/hod;

m – množstvo vzduchovej zmesi na jednu osobu v m³/hod;

N – počet osôb prítomných v miestnosti aspoň 2 hodiny.

Uvažujeme ako príklad fiktívny dom s nasledujúcim zložením miestností:

• obývačka – 27 m²;
• spálňa 1 – 15 m²;
• spálňa 2 – 18 m²;
• kuchyňa – 16 m²;
• chodba – 10 m²;
• kúpeľňa – 8 m²;
• toaleta – 4 m².

Celkom – 98 m².

Ak predpokladáme, že v dome žije toľko ľudí, že na každého pripadá menej ako 20 m² celkovej plochy, potom sa hodinová spotreba vzduchu určí z výpočtu 3 m³/hod na 1 m² plochy. 98 × 3 = 294 m³/hod.

Určujú sa objemy vzduchu podľa kubatúry miestností s výškou 2,8 m:

• obývačka – 27 × 2,8 = 75,6 m³/hod;
• spálňa 1 – 15 × 2,8 = 42 m³/hod;
• spálňa 2 – 18 × 2,8 = 50,4 m³/hod;
• kuchyňa – 16 × 2,8 = 44,8 m³/hod;
• chodba – 10 × 2,8 = 28 m³/hod;
• kúpeľňa – 8 × 2,8 = 22,4 m³/hod;
• toaleta – 4 × 2,8 = 11,2 m³/hod.

Získané hodnoty s ohľadom na násobnosť výmeny vzduchu sa zaokrúhľujú nahor na hodnotu násobnú piatimi. Chodba sa podľa použitej tabuľky SNiP nenormuje, preto je z výpočtu vylúčená.

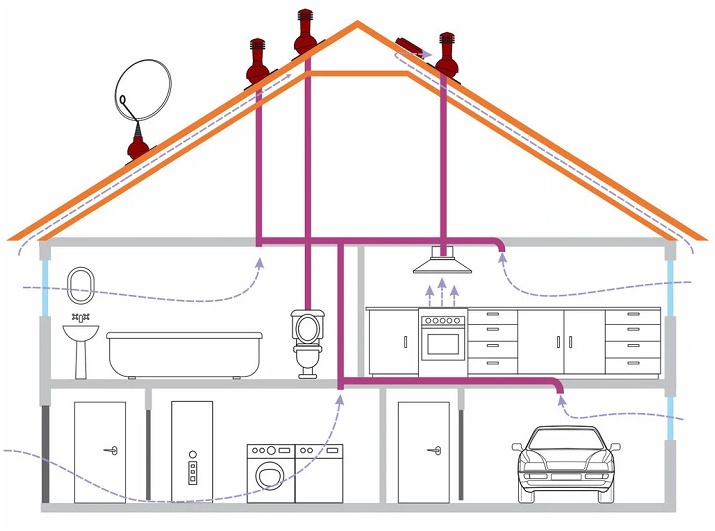

Schéma umiestnenia vetracích kanálov v zmiešanom vetracom systéme: odťah z kuchyne, kúpeľne a toalety sa vykonáva samostatnými kanálmi, prívod sa uskutočňuje prirodzene cez netesnosti v okenných a dverových konštrukciách

Získané objemy sa sčítajú osobitne pre prívod a odvod vzduchu.

Miestnosti s odťahom:

• kuchyňa – 44,8 najmenej 90 m³/hod;
• kúpeľňa – 22,4 najmenej 25 m³/hod;
• toaleta – 11,2 najmenej 25 m³/hod.

Celkom – 140 m³/hod.

Miestnosti, z ktorých prichádza čerstvý vzduch:

• obývačka – 75,6×1 = 80 m³/hod;
• spálňa 1 – 42×1 = 45 m³/hod;
• spálňa 2 – 50,4×1 = 55 m³/hod;

Celkom – 180 m³/hod.

Objem prítoku presahuje objem odtoku o 40 m³/h. Na vyváženie prúdov vzduchu sa objem odsávania zväčší o chýbajúce množstvo, pričom sa pripočíta k objemom kuchyne a WC.

Priemery rúr na montáž vetracích kanálov sa určujú podľa diagramu, v ktorom sú zhromaždené a zhrnuté do grafu typické hodnoty.

Po úprave sa získajú presné hodnoty prítoku a odtoku.

Prítok:

• obývačka – 75,6×1 = 80 m³/hod;
• spálňa 1 – 42×1 = 45 m³/hod;
• spálňa 2 – 50,4×1 = 55 m³/hod;

Celkom – 180 m³/h

Odtok:

• kuchyňa – 44,8 najmenej 105 m³/h;
• kúpeľňa – 22,4 najmenej 25 m³/h;
• WC – 11,2 najmenej 50 m³/h.

Celkom – 180 m³/hod.

Objemy sú vyvážené v súlade s výpočtom podľa násobnosti.

Bývajú 3 osoby + 2 hostia sú s prestávkami. Norma – 60 m³/h na 1 osobu trvalo bývajúcu, 20 m³/h na 1 dočasného obyvateľa.

Výpočty:

• obývačka – 3 × 60 + 2 × 20 = 220 m³/h;
• spálňa 1 – 2 × 60 = 120 m³/h;
• spálňa 2 – 1 × 60 = 60 m³/h.

Spolu – 400 m³/h.

Odsávanie vypočítané vyššie podľa noriem násobnosti sa zvýši na celkový objem prívodu vzduchu, pričom rozdiel 400 – 180 = 220 m^3/ h sa rozpočíta na odsávanie z kuchyne, kúpeľne a WC.

Získajú:

• kuchyňa – 105 m³/h = 280 m³/h
• kúpeľňa – 25 m³/h = 60 m³/h;
• WC – 50 m³/h = 60 m³/h.

Celkom – 400 m³/h. Vypočítaná hodnota priemeru odsávania musí v rodinnom dome zabezpečiť plnohodnotnú výmenu vzduchovej hmoty.

Výpočet podľa hygienických noriem

Plocha domu je 98 m². Prívodná výmena vzduchu s ohľadom na normu 3 m³ na 1 m² plochy. 98 × 3 = 294 m³/h.

Tento výsledok rozdeľujú na všetky miestnosti s odsávaním:

• kuchyňa – 90 m³/h = 174 m³/h;
• kúpeľňa – 25 m³/h = 60 m³/h;
• WC – 25 m³/h = 60 m³/h.

Celkom – 294 m³/h.

Dosiahnutie rovnováhy výmeny vzduchu je základom výpočtu vetrania.

Výpočet prierezu vzduchovodov

Teraz je úlohou rozdeliť prúdy. Odsávanie bude pozostávať zo štyroch kanálov: dva v kuchyni a po jednom v kúpeľni a WC.

Dá sa počítať podľa dvoch vzorcov:

a) F = L/3600×V , kde

F – plocha prierezu vzduchovodu m2;

L – prietok odsávanej zmesi m³/h;

V – rýchlosť prúdu vzduchu m/s.

b) F = 2,778 × L/V , kde

2,778 – koeficient prechodu od hodnôt v metroch k centimetrom.

V kanáloch s prirodzeným odsávaním rýchlosť pohybu vzduchovej hmoty je obmedzená rozsahom od 0,5 do 1,5 m/s. Pre vybraný dom sa prijíma – 0,8 m/s.

100 m³ vzduchu v kuchyni bude odchádzať kanálom s odsávacím ventilátorom počas varenia na kuchynskom sporáku. Pre prirodzenú výmenu vzduchu v kuchyni zostáva 180 m³. Vypočíta sa kruhový prierez vzduchovodu pre kuchynský kanál s prirodzeným ťahom.

F = 2,778 × 180/0,8 = 625 cm².

Plocha kruhu = π×R², kde π = 3,14.

625 = 3,14×R², R = 14,1 cm, vypočítaný priemer odsávania v súkromnom dome – 282 mm.

Podobne budú mať kanály pre kúpeľňu a WC prierez 163 mm každý.

F = 2,778 × 60/0,8 = 208 cm².

Plocha kruhu = π×R².

208 = 3,14×R², R = 8,13 cm, stanovená hodnota prierezu vetracieho kanála v súkromnom dome s priemerom 163 mm.

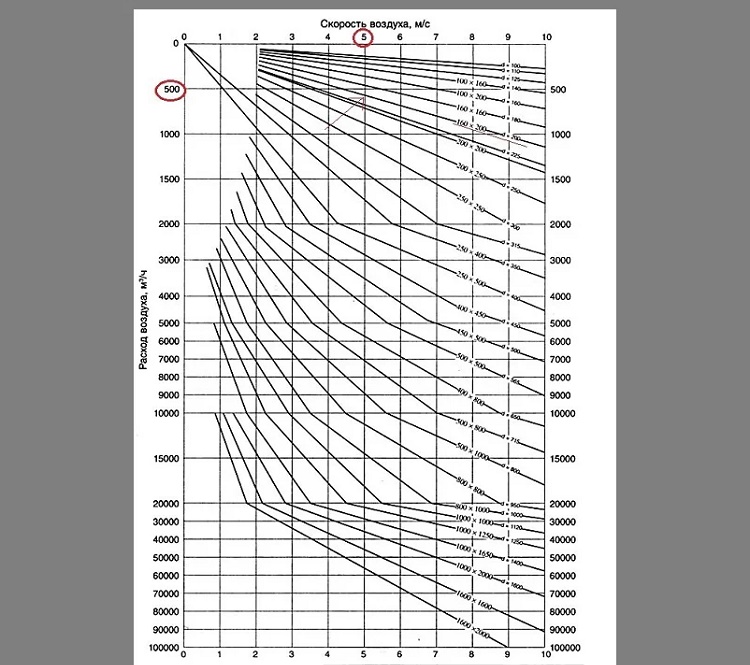

Vzduchovody je možné vyberať podľa špeciálnych diagramov s dvoma osami súradníc: prietoku vzduchovej zmesi a rýchlosti dopravy vzduchu. Na priesečníku kolmíc z týchto hodnôt pre konkrétny vzduchovod sa zistia hodnoty jeho priemeru.

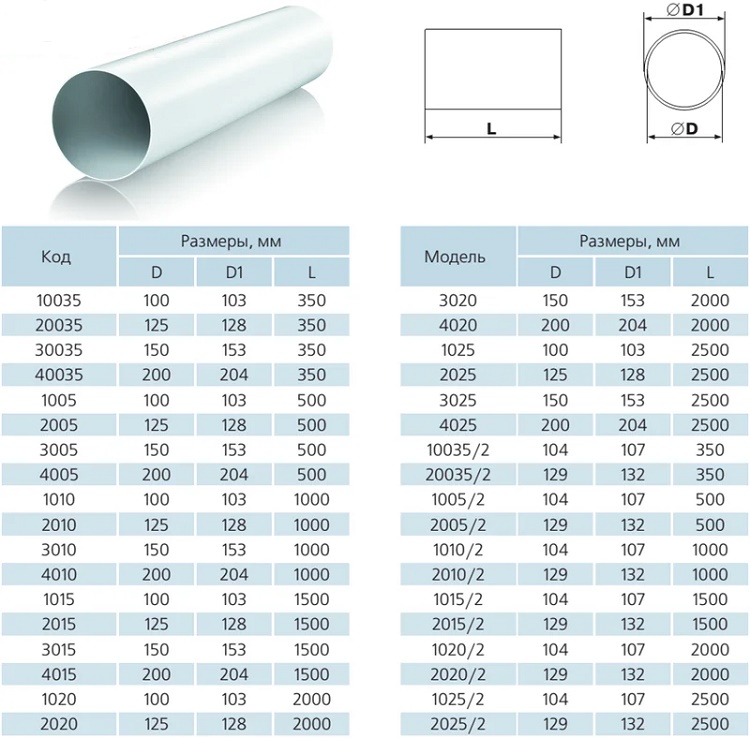

V rámci série ventilačných rúr, spojok, kolien, odbočiek atď. sa vyrábajú prvky štandardných rozmerov. Ich zakúpenie výrazne zvyšuje rýchlosť montáže systému.

Výber štandardnej veľkosti vetracích kanálov sa vykonáva podľa GOST s ohľadom na vykonaný výpočet. Napríklad na vzduchovody z pozinkovanej ocele sa používa GOST 14918-80, zo železobetónu – GOST 17079-88.

Projektanti na výpočet ventilačných systémov a ich stvárnenie do výkresov a trojrozmerných obrázkov používajú príručky a počítačové programy vyvinuté na základe stavebných noriem a pravidiel: algoritmus výpočtu vetrania Vent–Calc, výber vzduchovodov – Ducter 2.5, kreslenie vetrania SVENT, CADvent.

Závery a užitočné video k téme

S pravidlami navrhovania zariadení a systémov pre normatívnu výmenu vzduchu oboznámi nasledujúce video:

Normy vetrania sú vyvinuté nielen na uľahčenie práce projektantom. Poznať ich je užitočné pre objednávateľov stavieb a vlastníkov bývania, ktoré nie je zabezpečené dostatočným prísunom čerstvého vzduchu. Ak majitelia sami zistia porušenia v projekte, môžu dosiahnuť opravu chýb alebo aspoň získať kompenzáciu.

Chcete porozprávať o tom, ako funguje ventilačný systém vo vašom vlastnom dome/byte/chate? Zanechajte, prosím, komentáre v nižšie uvedenom blokovom formulári. V ňom môžete tiež zdieľať užitočné informácie k téme, položiť otázku a umiestniť fotografiu.
