Odsávač pár pre kúpeľňu a toaletu: jemnosti vytvorenia projektu a nuansy zariadenia systému

Efektívne odsávanie pre kúpeľňu a toaletu nie je len estetickou súčasťou, ale aj zariadením, ktoré pomáha udržiavať pohodlnú a zdravú mikroklímu v miestnosti.

Pracovné charakteristiky vetrania musia zabezpečovať vytvorenie podmienok blízkych prírodným. Ak tomu tak nie je, čoskoro budete musieť bojovať s plesňami na stenách a inými problémami. Súhlasíte, perspektíva je nepríjemná.

Ponúkame vám zistiť, ako správne zostaviť projekt vetrania v kúpeľni a vypočítať výkon systému. Okrem toho sme v článku označili dôležité body, ktoré je potrebné zohľadniť pri umiestňovaní odsávacích otvorov, montáži vzduchovodov a ventilátora.

Projektovanie ventilačného systému

Vytvorenie akéhokoľvek odsávania začína napísaním technickej špecifikácie. Práve ona umožní správne posúdiť situáciu a pochopiť, ako je potrebné ďalej postupovať.

Pri vypracovaní technickej špecifikácie sa zohľadňuje:

• umiestnenie toalety, kúpeľne, iných miestností, inžinierskych objektov, ktoré môžu ovplyvniť postup vytvárania, účinnosť odsávania;
• objem miestností, kde je potrebné vetranie;
• úroveň utesnenia celého bytu, kúpeľne, toalety.

Posledný bod je tiež dôležitý a nemožno ho ignorovať, pretože moderné dvere a okná vedú k narušeniu prirodzenej výmeny vzduchu. A správne posúdenie situácie pomôže odhaliť to a vybrať zariadenie, ktoré je schopné problém vyriešiť.

Krok #1 – určenie potrebného objemu vzduchu

V miestnosti bude zdravá mikroklíma, ak nepoužijete len nejaký samostatný prvok vo forme vetracieho otvoru alebo ventilátora, ale vybudujete plnohodnotný systém založený na fyzikálnych zákonoch.

Vo fáze vytvárania technickej špecifikácie sa zohľadňuje rad dôležitých nuancií. Napríklad, koľko osôb sa môže súčasne nachádzať v kúpeľni.

To je relevantné pre situácie, keď je uvedená miestnosť neštandardne veľká a nasýtená rôznym zariadením. Ktorým môže byť napríklad viacmiestna alebo hydromasážna vaňa. Dôvodom je, že čím viac ľudí sa v miestnosti nachádza, tým aktívnejšie sa znečisťuje vzduch.

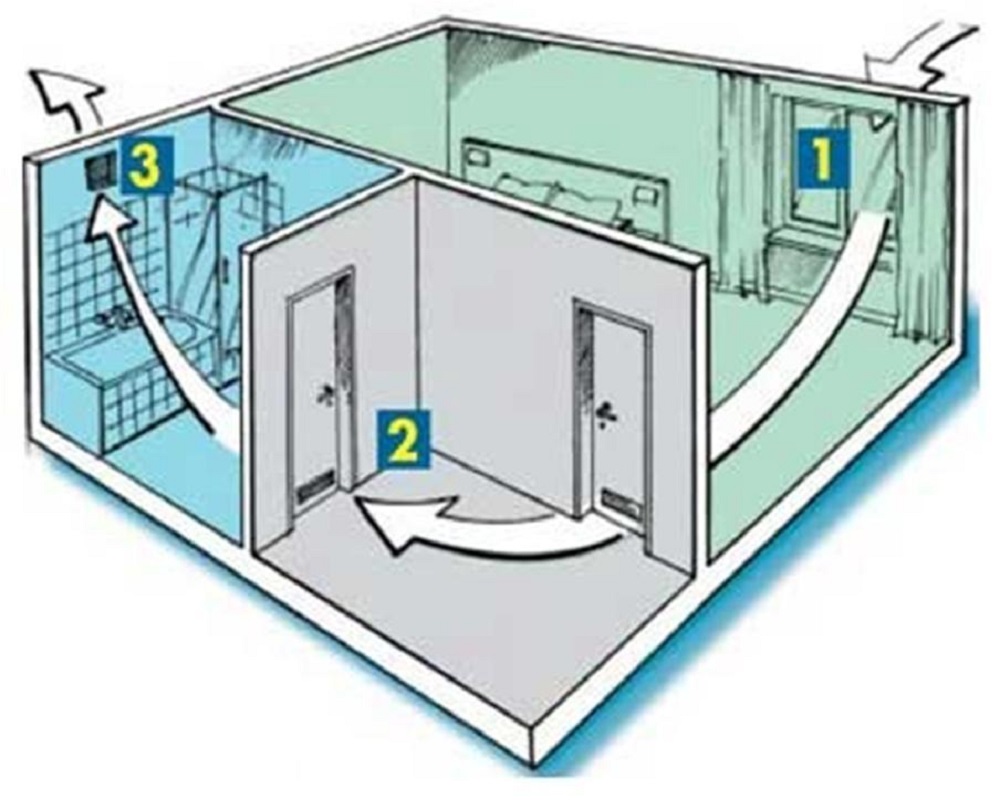

Aby vzduch bol čistý, je potrebné vytvoriť prítok čerstvých vzduchových más (1), zabezpečiť ich prívod do požadovanej miestnosti (2) a odvod znečisteného vzduchu mimo kúpeľne, toalety (3). Všetky uvedené postupy sa môžu uskutočňovať prirodzenou cestou, v prípade potreby je možné použiť zariadenie, ktoré zvýši výkon a účinnosť. Aby uvedené procesy pomohli správne zorganizovať práce na úprave, je potrebné začať plánovaním, teda projektom.

Okrem toho sa pri písaní technickej úlohy zisťujú požiadavky, ktoré je potrebné dodržiavať pri vytváraní vetrania. Patria k nim objemy vzduchu potrebné na normálne fungovanie miestností.

Normy výmeny vzduchu:

• kúpeľňa – nie menej ako 25 m³ čerstvého vzduchu za hodinu;
• toaleta – od 50 m³ za každých 60 minút;
• kombinovaná miestnosť – za hodinu od 50 m³;
• miestnosť, kde je bidet alebo umývadlo – nie menej ako 25 m³.

Ak je kúpeľňa vybavená vírivkou alebo sprchovacím kútom, norma je najmenej 75 m³ za hodinu. V neštandardne vybavených kúpeľniach musí objem prechádzajúceho vzduchu za hodinu presahovať 150 m³.

Všetky uvedené normy sú minimálne prípustné a nie vždy zabezpečujú udržanie optimálnej mikroklímy. Preto sa často upravujú smerom nahor.

Čo je žiaduce urobiť vo fáze prípravy, ale v mnohých prípadoch je možné chybu opraviť po začatí používania vetrania. Hoci v poslednom prípade sú finančné straty nevyhnutné.

Krok #2 – výpočet základných parametrov

Dôležitým ukazovateľom je násobnosť obnovy objemu vzduchu v miestnostiach. Pretože pomôže zakúpiť vhodné zariadenie alebo ho správne nastaviť. Priemernou hodnotou uvedeného parametra je výmena 4–8 objemov vzduchu za hodinu.

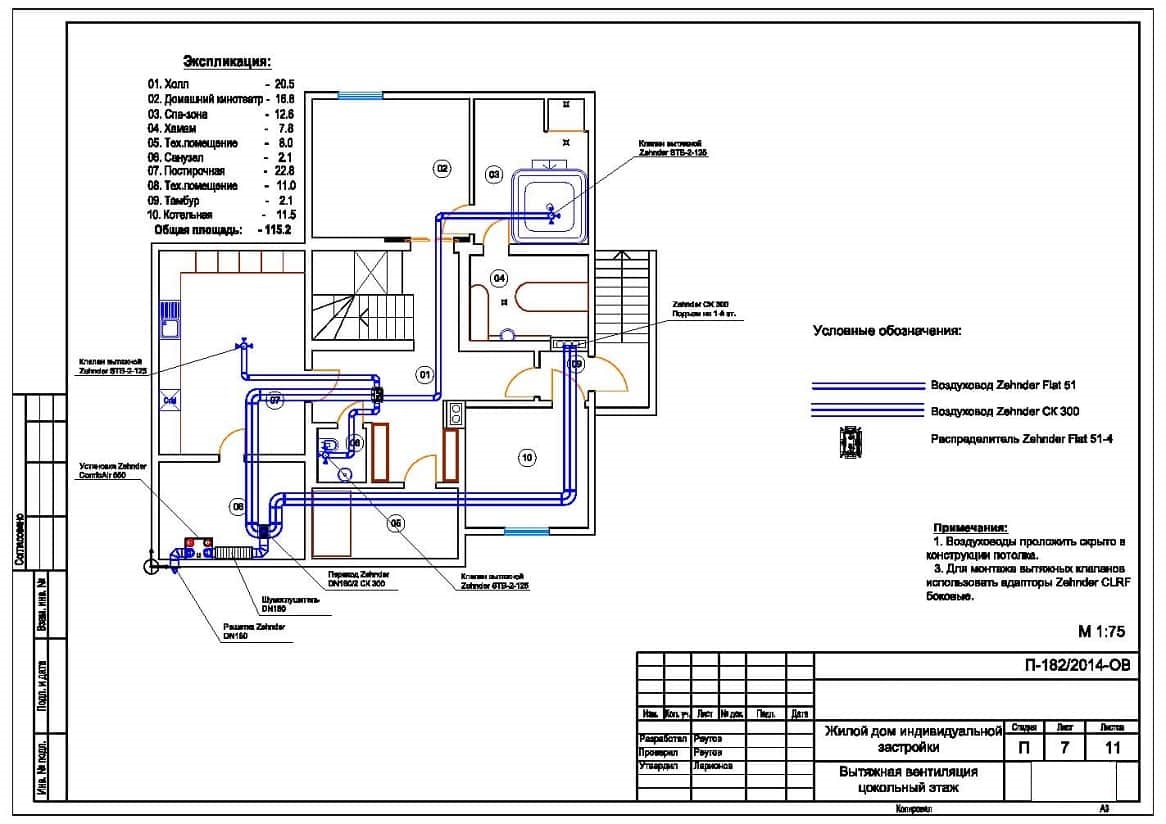

Na obrázku je znázornený projekt vetrania rodinného domu. Kde odsávanie vzduchu v kúpeľni a na toalete je len jednou z podsystémov. Ako vidno, projektovanie je zložitý proces. Ale v štandardných bytoch je všetko jednoduchšie a celý postup bude spočívať v zostavení technickej úlohy a vytvorení jednoduchej schémy.

Pri výbere spôsobu vetrania a potrebného zariadenia treba brať do úvahy rýchlosť pohybu vzduchových más – nemala by prekročiť 0,3 m/s. Ak je vyššia, je vysoká pravdepodobnosť vzniku prievanu, čo negatívne ovplyvňuje komfort bývania a zdravie používateľov.

Dôležitým momentom je teplota privádzaného vzduchu.

V zime by mala byť:

• kúpeľňa a kombinovaná kúpeľňa s WC – okolo +25 °C;
• samostatná toaletná miestnosť – okolo +18 °C.

Vlhkosť by sa mala vždy pohybovať v rozmedzí 50–65 %, pretože odchýlky v ktoromkoľvek smere povedú k tomu, že mikroklíma bude považovaná za nezdravú.

Krok #3 – výpočet výkonu systému

Výsledkom vypracovania technickej špecifikácie je výpočet prijateľného výkonu odsávača.

Na čo sa používa vzorec:

L=n*V,

kde

• L – potrebný výkonnostný ukazovateľ ventilátora;
• n – je násobnosť výmeny vzduchu;
• V – objem kúpeľne, toalety.

Takýto výpočet, hoci je najjednoduchší, umožňuje určiť základné parametre systému.

Vo fáze projektovania je potrebné rozhodnúť sa o type vetracieho systému.

Možné sú dva varianty:

1. Prirodzené. Najdostupnejší a najmenej nákladný spôsob, ale v súčasnosti sa stáva čoraz menej aktuálnym, pretože výmena vzduchu je narušená v dôsledku tesnosti obydlia, najmä v zimnom období. Z tohto dôvodu je odsávanie málo účinné.
2. Nútené. Vyžaduje väčšie investície, pretože sa predpokladá použitie dodatočného zariadenia, napríklad minimálne 1 špeciálneho odsávacieho ventilátora.

Účinnosť druhého variantu je niekoľkonásobne vyššia ako prirodzená výmena vzduchu.

Pri projektovaní je potrebné zohľadniť, že vetrací otvor so vzduchovodom by mal byť umiestnený čo najďalej od zdroja privádzaného vzduchu a čo najbližšie k stropu

Nútené vetranie sa navyše delí na tri druhy:

• odsávacie – v tomto prípade sa odvod znečistených vzduchových más uskutočňuje do špeciálnej šachty alebo von, príklad realizácie – montáž stenového ventilu;
• prívodné – zabezpečuje vytváranie prúdov vzduchu, ktoré vytláčajú starý vzduch;
• zmiešané – spája základné znaky dvoch vyššie opísaných variantov; takéto riešenie sa častejšie používa v chatách a rodinných domoch, pričom sa využívajú prívodno-odsávacie zariadenia.

Taktiež počas vypracovania technickej špecifikácie je potrebné určiť, či bude odsávanie bezkanálové alebo kanálové.

Príkladom prvého je vetrací systém vo väčšine sovietskych bytov, kde medzi kúpeľňou a toaletou bola šachta, to znamená, že sa tam nevyžadujú žiadne dodatočné zariadenia na odvod znečisteného vzduchu.

Kanály bude potrebné inštalovať v obydlí s neštandardným dispozičným riešením, kde v blízkosti nie sú vetracie šachty, a teda ani nie je možnosť odviesť odpadový vzduch mimo obydlia. Táto metóda by sa mala používať len v krajnom prípade, pretože je nákladná a prácna.

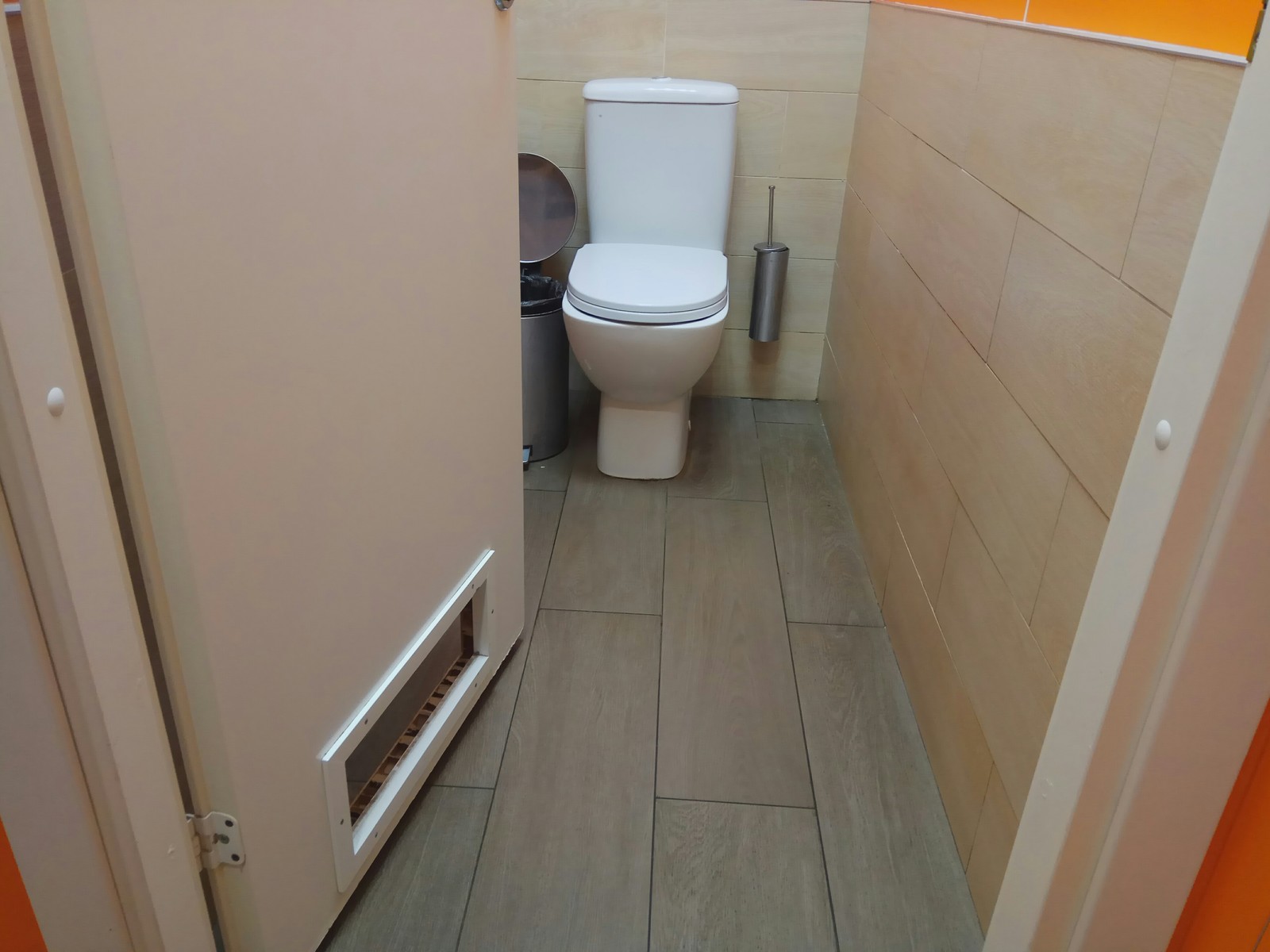

Vchodové dvere do toalety a kúpeľne by mali mať otvory na prechod privádzaného vzduchu, a to v spodnej časti. Môžu byť upravené vo forme dekoratívnej mriežky, ako na fotografii, alebo medzery medzi samotnými dverami a rámom, podlahou

Je potrebné zohľadniť aj ukazovateľ hlučnosti ventilátorov, ak sa takéto budú používať. Tento ukazovateľ by nemal presiahnuť miernych 35 dB.

Technická špecifikácia sa považuje za splnenú, keď sa o budúcom systéme zhromaždia všetky potrebné informácie. Prítomnosť akýchkoľvek „bielych miest“ nie je dovolená, pretože to môže ovplyvniť účinnosť vetrania.

Krok #4 – dokončenie projektovania vetrania

Dôležitou vlastnosťou vyššie opísanej technickej špecifikácie je, že informácie zhromaždené pri jej zostavovaní často umožňujú získať všetky potrebné údaje.

A to umožňuje zaobísť sa bez vypracovania projektu, ale takáto vlastnosť sa týka hlavne jednoduchých prípadov, keď nie je potrebné kladenie kanálov.

To znamená, že s celými informáciami bude stačiť vytvoriť najjednoduchšiu schému toho, kde budú umiestnené jednotlivé prvky konštrukcie systému a aké presne.

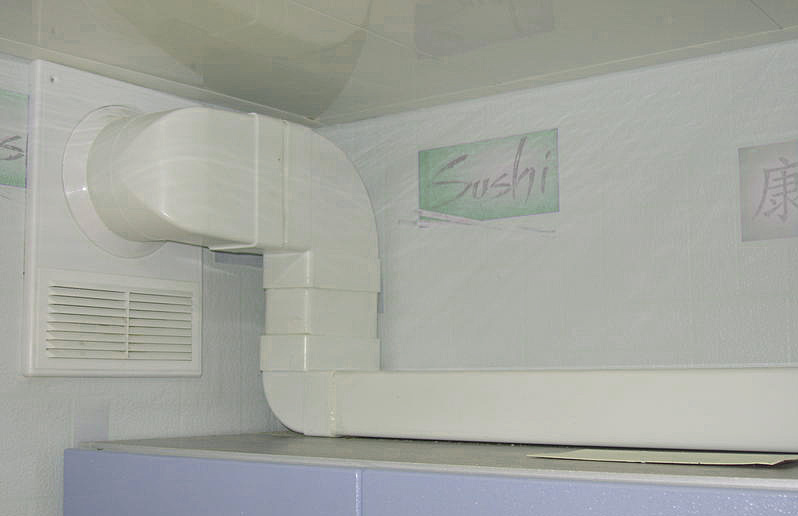

Je potrebné pochopiť, že vytváranie kanálov by malo byť krajným opatrením. A ak niet inej možnosti, je lepšie použiť plastové boxy, ako je uvedené na fotografii, pretože to bude najpraktickejšie a najtrvanlivejšie riešenie.

Ak je prípad zložitý a bude potrebné klásť kanály, potom bude projekt potrebný, ale lepšie bude, keď sa takejto práce ujmú odborníci.

Pretože tento typ vetrania je pomerne nákladný a aj nepatrné nedostatky môžu viesť k neefektívnosti celého systému a hromadeniu znečisteného vzduchu v miestnostiach.

Celý rozsah projektovania pozostáva z nasledujúcich etáp:

1. Výpočet požadovaného objemu výmeny vzduchu. Tento postup sa vykonáva už počas zostavovania technickej špecifikácie.
2. Vypracovanie princípiálnej schémy s výpočtom prierezu vzduchovodov (rúr odvádzajúcich vzduch von), akustického tlaku v systéme (hlučnosti). Vo väčšine prípadov to nie je zložité, pretože všetko, čo je potrebné, je zakúpiť ventilátor, ktorého zvuk pri prevádzke nepresahuje miernych 35 dB.
3. Príprava výkresov.
4. Príprava dokumentácie pre súvisiace práce. Napríklad pre elektroinštaláciu. To znamená, že je potrebné určiť miesto pripojenia ventilátora do siete, spôsob ovládania.

Návrh vetrania na toalete alebo v kúpeľni je potrebné vykonávať počas podobného postupu pre celý dom, aby sa stala jeho organickou a efektívnou súčasťou.

Odporúčania na usporiadanie

Práce na zriadení odsávania je možné vykonať svojpomocne, ale ak pochybujete o vlastných schopnostiach, je lepšie pozvať odborníka. Ďalej sa pozrieme na hlavné body, ktorým by ste mali venovať osobitnú pozornosť.

Umiestnenie vetracích otvorov

Najprv je potrebné určiť miesto, kde bude umiestnený vetrací otvor. Urobiť to je pomerne jednoduché: vo väčšine bytov je na to potrebné zistiť polohu špeciálnej šachty a v rodinnom dome je možné odvod znečisteného vzduchu mimo neho zorganizovať takmer na akomkoľvek mieste.

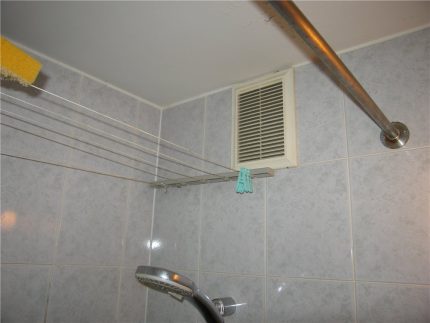

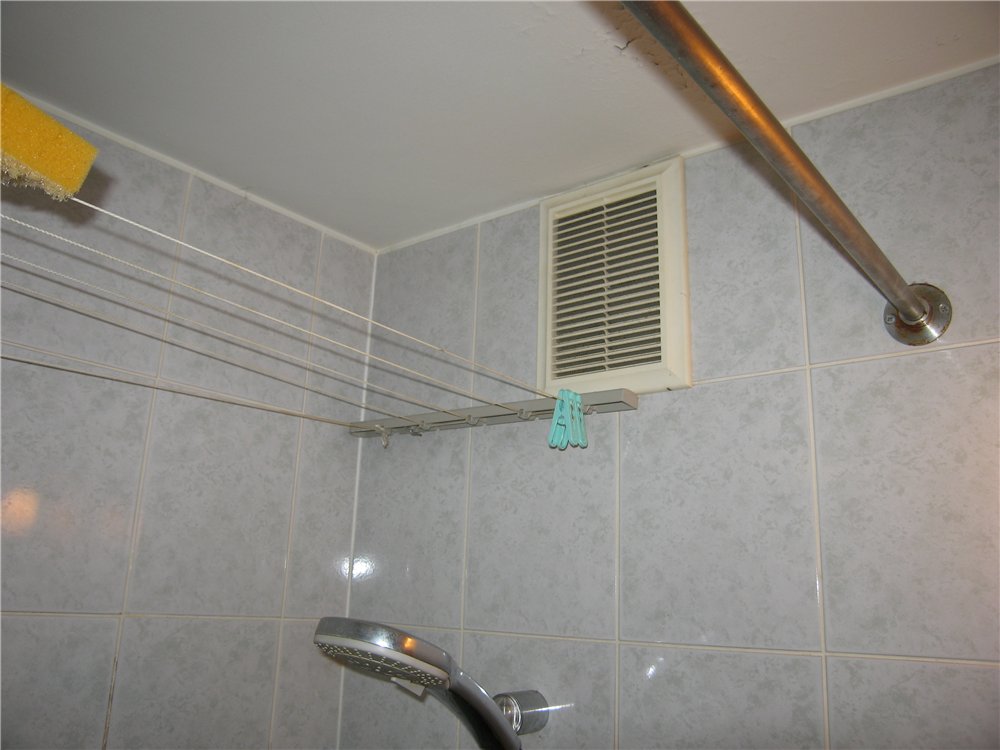

Vetracie otvory by mali byť umiestnené čo najbližšie k stropu a oproti vstupným dverám, ktoré by mali mať špeciálne otvory a priechody na voľnú cirkuláciu vzduchu.

Samostatne vytvárať otvor pre vzduchovod by ste mali len vtedy, keď je stena tehlová. Ak je betónová, potom je lepšie využiť služby odborníka, ktorý vykoná takzvané diamantové vŕtanie. Z vytvoreného otvoru je potrebné odstrániť nečistoty a prach.

Jemnosti výberu vzduchovodov

Inštalovaný vzduchovod by mal byť umiestnený so sklonom 5-10° smerom von. Je to potrebné na odtok kondenzátu. Vonkajšia časť vzduchovodu by mala byť tepelne izolovaná, čo vylúči problémy počas mrazov.

Na prepravu znečisteného vzduchu je lepšie zvoliť plastové rúry. Dôvodom je, že tento materiál je odolný, najmä v náročných podmienkach, a jeho hladký povrch nevytvára trenie pri pohybe vzduchových más, čo robí tento proces menej nákladným a menej hlučným.

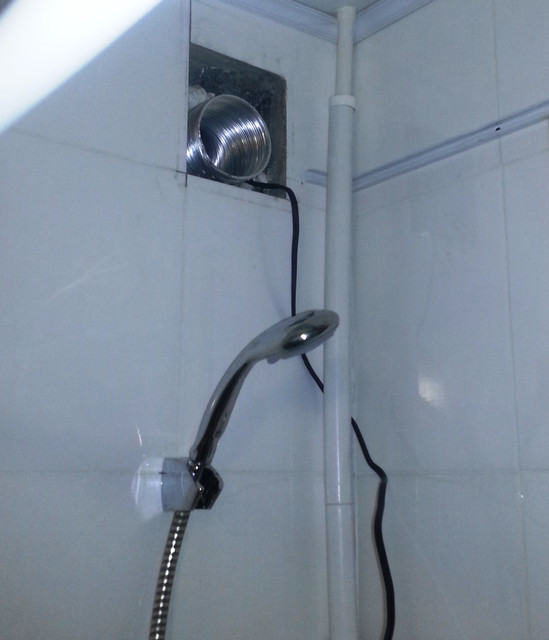

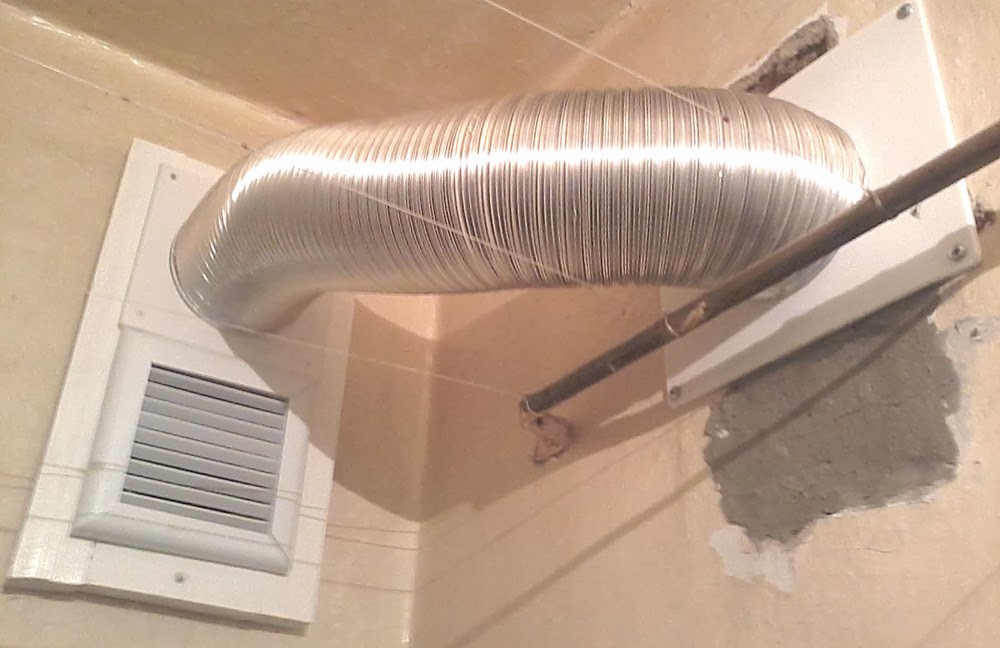

Vlnitá rúra bude optimálnym riešením, ak sa odsávací otvor nachádza na ťažko dostupnom mieste. A tiež fotografia pomôže pochopiť, ako navrhnúť vetranie, ak je odsávacia šachta umiestnená len na toalete alebo v kúpeľni, a nie v oboch miestnostiach.

Vlnité krabice budú optimálnou voľbou, keď je potrebné vykonať pripojenie na ťažko dostupných miestach.

Požiadavky kladené na ventilátor

Ak sa plánuje použitie ventilátora, je lepšie ho napájať z krabice určenej na osvetlenie kúpeľne a toalety. Na to stačí kúpiť vypínač s jedným dodatočným tlačidlom.

Samotný ventilátor by mal byť aspoň striekuvzdorný, a ešte lepšie, ak je odolný voči vlhkosti. Ale aj takéto modely odsávačov by mali byť inštalované ďalej od zdrojov vody, čo zníži pravdepodobnosť jej vniknutia na elektrický spotrebič.

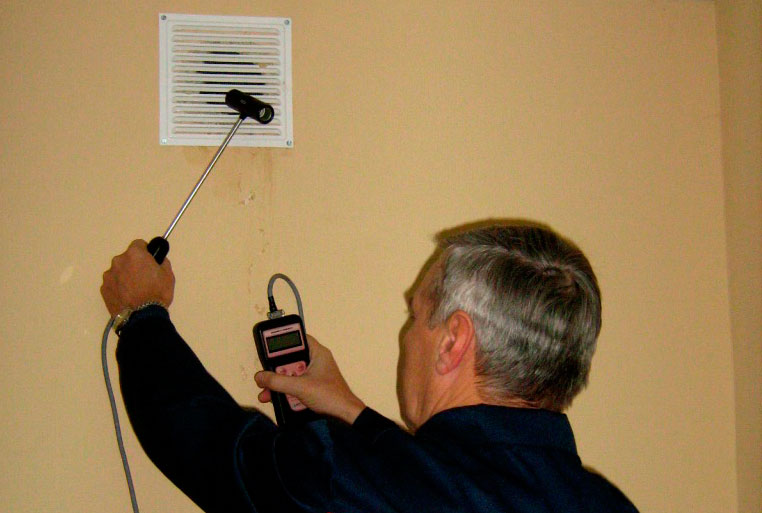

Inštalácia akéhokoľvek systému sa považuje za dokončenú po úspešných kontrolách jeho funkčnosti a účinnosti. Vrátane kontroly neprítomnosti nadmerného akustického tlaku, ako je uvedené na fotografii.

Inštaláciu odsávača je lepšie vykonať počas rekonštrukcie bytu alebo domu.

Procedúry vŕtania pre následnú montáž povedú k poškodeniu, prasklinám dlaždíc a iných dizajnových prvkov, ktoré nebude možné zamaskovať.

Závery a užitočné video k téme

Prvé video pomôže pochopiť princíp fungovania ventilačného systému.

Nasledujúci videomateriál umožní prehĺbiť vedomosti o téme, čo pomôže lepšie zvládnuť navrhovanie.

Ventilačné systémy určené pre toaletu a kúpeľňu za mierne investície zvyšujú komfort bývania a prispievajú k vytvoreniu zdravej mikroklímy.

Aby ste dosiahli očakávaný výsledok z inštalácie ventilátora, musíte pochopiť podstatu veci a urobiť všetko správne. Ak nemáte chuť alebo možnosť zaoberať sa každou maličkosťou, radšej využite služby odborníkov.

Máte osobnú skúsenosť s navrhovaním a inštaláciou ventilátora v kúpeľni a na toalete? Chcete sa podeliť o nadobudnuté vedomosti alebo sa opýtať na otázky k téme? Prosím, zanechajte komentáre a zapojte sa do diskusií – formulár pre spätnú väzbu sa nachádza nižšie.
