Montáž plynových kotlov Baxi: schéma zapojenia a inštrukcia pre nastavenie

V zozname výhod plynového vykurovacieho zariadenia Baxi vedúce pozície zaujímajú bezchybná prevádzka, spoľahlivosť a extrémne vysoká úroveň komfortu prevádzky. Kotly tejto značky sú zaslúžene uznávané svetovým aj domácim spotrebiteľom. Najaktívnejšiemu dopytu sa tešia praktické nástenné modely.

Zodpovedný výrobca upozorňuje: montáž plynových kotlov Baxi sú povinní vykonávať zástupcovia plynárenských spoločností. Avšak informácie o špecifikách a etapách prác sú potrebné všetkým vlastníkom zariadení. Oboznámiť sa s nimi nezaškodí pre kontrolu práce najatých vykonávateľov a ďalšiu prevádzku. Súhlasíte?

My vám povieme o tom, ako sa vykonáva inštalácia plynových generátorov tepla od Baxi S.p.A. V nami predloženom článku sú uvedené technologické nuansy a osobitosti nastavenia. U nás nájdete odporúčania od skúsených plynárov, ktorých dodržiavanie vás ušetrí od porúch v prevádzke a nebezpečných situácií.

Špecifiká vybavenia plynového zariadenia od Baxi

V ponúkanom rade obchodných ponúk od Baxi S.p.A. sú podlahové a nástenné agregáty. Prvé sa kupujú na zriadenie autonómneho vykurovania v priestranných vidieckych domoch, výrobných alebo komerčných objektoch. Druhé sa tešia úspechu u vlastníkov bytov, malých chát a súkromných domov s malou rozlohou.

Ako nástenné, tak aj podlahové modely tejto značky sa vyrábajú s jedným alebo dvoma výmenníkmi tepla. Každý výmenník tepla je určený na ohrev média oddeleného okruhu. Jednookruhové kotly sú určené na prípravu teplonosného média, dvojokruhové – obsluhujú vykurovací systém a zabezpečujú dodávku teplej vody do mixérov.

V sortimente kotlov od Baxi sú atmosférické a turbinované agregáty. Atmosférické modely sú vybavené otvorenou spaľovacou komorou, turbinované – uzavretou. Prvé sú o niečo lacnejšie a jednoduchšie na prevádzku, druhé sú drahšie a zložitejšie, ale výrazne bezpečnejšie, a preto aj obľúbenejšie medzi spotrebiteľmi.

Zariadenia kontroly prevádzky a ochrany

Žiadané plynové kotly na trhu sú vybavené nasledujúcimi systémami regulácie činnosti teplogenerátora a zabezpečenia bezpečnosti:

• Bezpečnostný termostat. Prístroj so senzorom, ktorý reaguje na prekročenie ohrevu vody. Ak zaznamená teplotu nad nastavenou hranicou, dôjde k blokovaniu kotla. Jeho vypnutie je zakázané.
• Senzor ťahu. Zariadenie zaznamenávajúce teplotu produktov spracovania plynu odvádzaných z kotla. Ak sú vyššie ako 90°C, elektronická doska uzatvorí prívod plynu. V žiadnom prípade by sa nemal vypínať.
• Senzor ionizácie plameňa. Elektróda, ktorá sleduje prívod plynu do horáka a zaznamenáva poruchy v dodávke modrého paliva alebo čiastočné zhasnutie horáka. V prípade zistenia nebezpečných situácií systém zablokuje kotol.
• Relé tlaku prietoku média. Systém umožňujúci aktivovať činnosť horáka iba v prípade, ak tlak spracovávaného média presiahne 0,5 baru.
• Ochrana proti zamrznutiu. Zariadenie, ktoré automaticky spustí kotol pri poklese teploty na +5°C a nechá ho pracovať, kým sa teplonosná kvapalina na dodávku do prívodného potrubia neohreje na +30°C.

Ochranu pred tvorbou ľadových zátok v systéme naplnenom teplonosnou kvapalinou alebo sanitárnou vodou nevypínajú ani vtedy, keď sa od napájania odpoja všetky ostatné elektricky závislé systémy agregátu. Dvojpólové vypínacie zariadenie umožňuje ponechať ju v prevádzkyschopnom stave, ak sa kotol nejaký čas nepoužíva.

Okrem toho, kotly sú vybavené systémami, ktoré zabezpečujú postcirkuláciu ohriateho média. To znamená, že po zastavení horáka teplonosná látka bude ešte tri minúty cirkulovať po vykurovacom okruhu. Existuje funkcia, ktorá prinúti obehové čerpadlo pravidelne sa zapínať na 10 minút, ak sa kotol nepoužíva viac ako 24 hodín, a ešte mnoho ďalších užitočných noviniek.

Na snímanie teplotného pozadia okolitého prostredia sú agregáty vybavené izbovými a vonkajšími snímačmi. Pomocou termostatov, ku ktorým sú pripojené, majitelia obsluhovaných miestností vyberajú minimálnu a maximálnu hranicu teploty. V súlade s týmito údajmi bude automatika spúšťať a zastavovať ohrev teplonosnej látky.

Špecializované systémy agregátov Baxi

Výbornou možnosťou, zavedenou technologicky a konštrukčne, je možnosť regulácie plynového ventilu kotlov od Baxi. Pomocou skrutky, ktorá je na zariadení, je možné nastaviť výkon so zameraním na obsah CO₂ v dymovode.

Pre presné vykonanie kalibrácie plynového ventilu výrobca zariadenia v technickej dokumentácii k produktu prikladá tabuľku. V nej sú uvedené parametre práce agregátu s minimálnym a maximálnym výkonom, ako aj s príslušným počtom otáčok ventilátora. Nastavovačovi stačí jednoducho otáčať skrutky, kým sa na displeji nezobrazí požadovaná hodnota.

Kalibráciu plynového ventilu vykonávajú pomocou funkcie 304, ktorá sa na displeji bude striedať s ikonou “%”. Zvyšujú a znižujú výkon s krokom 1%.

Vo funkcionalite je zakomponovaná ešte veľmi užitočná funkcia – samočistenie dymovodných kanálov. Vykonáva sa pri prevádzke zariadenia na plný výkon. Samovoľné odstraňovanie produktov spaľovania umožňuje menej často vykonávať čistenie dymovodu. Navyše zaručuje stabilitu prevádzky systému a bezpečnosť pre používateľov.

Je k dispozícii funkcia odvzdušnenia – odstránenie vzduchu zo systému, ktoré nevyhnutne nastáva pri napĺňaní vykurovacieho okruhu vodou. Uplatňuje sa pred prvým spustením, ako aj po zastavení kotla a vypustení vody na teplé obdobie, keď nie je potrebná prevádzka vykurovania.

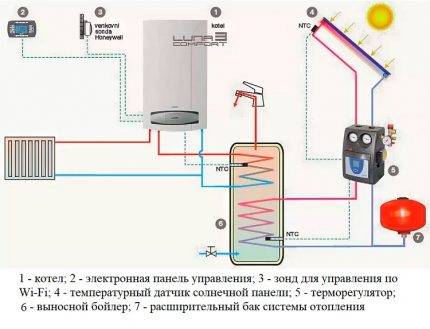

Do schémy vykurovania organizovanej na báze kotla značky Baxi je možné zahrnúť externé zásobníkové ohrievače vody a solárne panely.

Okrem slušnej sady funkcií je k dispozícii možnosť pripojenia solárnych panelov, realizovateľná takmer vo všetkých modeloch tejto značky. Okrem toho je možné kotol zaradený do schémy vykurovania doplniť o externý bojler, na čo sú určené hrdlá, a prídavné čerpadlo.

Jemnosti inštalácie a nuansy nastavenia

Už sme uviedli, že inštaláciu, pripojenie, prvé spustenie a nastavenie pracovných parametrov plynového kotla Baxi musí vykonávať odborník z organizácie, s ktorou je uzavretá zmluva na dodávku modrého paliva a na obsluhu plynových zariadení. Po vynaložení vlastného úsilia pri vykonaní uvedených krokov sa stráca možnosť využiť záruku.

Všetky kroky montážneho cyklu prác sú dokumentované. Majitelia kotla dostávajú dokumenty, v ktorých je uvedené, kto a čo inštaloval a pripájal. V prípade zistenia poruchy bude odstraňovaním poruchy poverený vykonávateľ. Pri odhalení výrobnej chyby, čo sa stáva veľmi zriedkavo, všetky problémy týkajúce sa výmeny a opráv rieši plynová služba.

Poznamenávame, že tieto plynové tepelné generátory je povolené inštalovať do vykurovacích okruhov s akýmikoľvek vykurovacími zariadeniami. Výnimkou nie sú ani podlahové kúrenie, ale pre ich činnosť je potrebné nastaviť výkon kotla na 65 °C na vstupe do prívodného potrubia. Sú vhodné aj pre jednorúrkové, dvojrúrkové vykurovacie okruhy, ako aj pre trojkové a radiálne varianty.

Kroky pripojenia kotla k komunikáciám

Uveďme postupne, čo by mali urobiť plynári počas inštalácie a pripojenia plynového kotla značky Baxi.

Podmienečne možno celý cyklus prác rozdeliť na tri hlavné časti, a to:

• Príprava stavebných konštrukcií a rozvodov. Spevnenie konštrukcií podľa potreby. Kladenie liniek na pripojenie, ak je to potrebné.
• Zavesenie kotla na stenu a pripojenie k rozvodom. Čisto mechanická práca, vyžadujúca presné dodržanie schémy a odporúčaní výrobcu zariadenia.
• Vykonanie prvého spustenia a nastavenia pracovných parametrov. Uskutočnenie prvého spustenia je povinnosťou zástupcov plynárenskej spoločnosti. Nastavenia si môže používateľ nastaviť sám.

Všetky úkony sa vykonávajú v dôkladne premyslenom a jasne vypracovanom poradí výrobcom kotla.

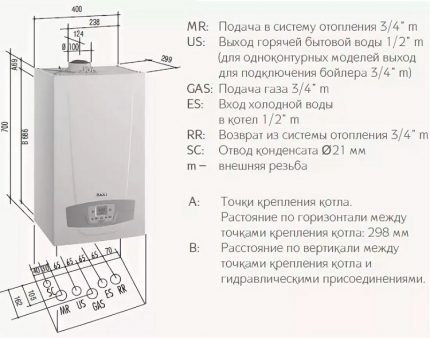

Montážnu schému výrobca zariadenia na ohrev teplonosného média a teplej vody prikladá v príslušenstve k agregátu. Pri pripájaní rozvodov je potrebné presne dodržiavať pokyny.

Prípravné obdobie zahŕňa:

• Prehliadka miestnosti na potvrdenie možnosti inštalácie zariadenia používajúceho plyn.
• Vypracovanie zmluvy na vykonanie prác s prílohou schémy pripojenia plynového kotla s logom Baxi a presne vypočítaným rozpočtom. V nej by mali byť uvedené ceny prác a náklady na materiály zakúpené spoločnosťou na montáž generátora tepelnej energie.
• Čistenie použitého vykurovacieho systému a TÚV od minerálnych usadenín a nečistôt, ktoré sa usádzajú na stenách potrubí a zariadení počas prevádzky. Vykonáva sa akýmkoľvek dostupným chemickým prostriedkom.
• Kladenie rozvodov k miestu inštalácie kotla. K jednookruhovým sa privádzajú len vedenia vykurovania a plynu, k dvojokruhovým – vetvy vykurovania, plynu a vodovodu.
• Inštalácia na každé rozvodné vedenie uzatváracích ventilov. Sú potrebné na odpojenie zariadenia v prípade opravy, poruchy, výmeny.
• Montáž filtra na zachytávanie nečistôt na spätné potrubie vykurovacieho systému. Je potrebný na zachytávanie minerálnych usadenín, ktoré by mohli zostať po čistení a budú sa vytvárať pri ohreve vody.
• Privedenie samostatnej elektrickej linky. Používa sa na to, aby sa paralelne so zariadením nepripájalo iné elektrické zariadenie, čo vytvára hrozbu skratu s nebezpečenstvom požiaru.

Pripojenie komunikačných systémov sa vykonáva s povinným použitím tesnení. Všetky práce sa musia vykonávať podľa sanitárnych noriem.

Optimálne umiestnenie elektrickej zásuvky vo vzťahu k plynovému kotlu je 30-50 cm od telesa. Jej inštalácia a vedenie elektrickej vetvy sa vykonáva v súlade s PUE. Okrem toho je zariadenie potrebné povinne uzemniť pomocou trojžilového kábla s uzemňovacím vodičom.

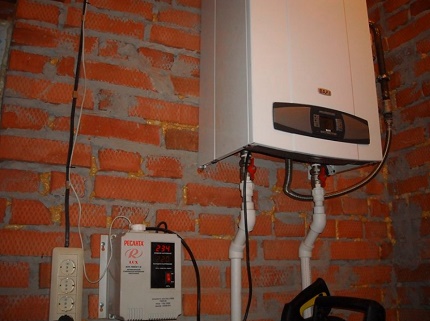

Keďže na prevádzku ohrievača teplej vody a teplonosného média od Baxi je potrebné elektrické napájanie, je potrebné položiť k miestu inštalácie kotla samostatné elektrické vedenie. Malo by viesť vo vzdialenosti 30-50 cm od telesa.

Do zoznamu činností pri inštalácii kotla patria:

• Upevnenie kotla. Vykonáva sa na stene s dostatočnou nosnosťou. Agregát sa upevňuje pomocou kotevných skrutiek, v prípade potreby sa stena prekryje nehorľavým obkladom, ak je vyrobená z horľavých materiálov.
• Pripojenie potrubí ku kotlu. Vykonáva sa podľa schémy, ktorú výrobca priložil k technickému pasu.

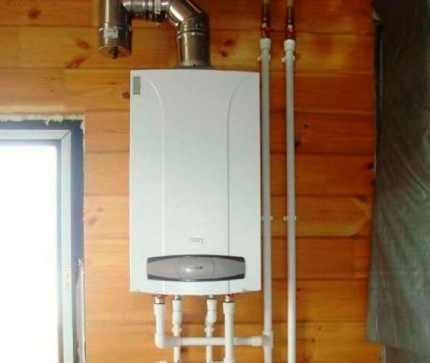

• Montáž komína. Pripojenie dymových rúr ku kotlom Baxi sa vykonáva len pomocou upevňovacích prvkov, ktoré dodal výrobca agregátu.

K turbínovým modelom vybaveným uzavretou spaľovacou komorou sa pripája buď koaxiálna rúra, alebo bežná rúra spolu s rúrou na prívod vzduchu do uzavretého horáka. Prvá možnosť je jednoduchšia, ale drahšia z hľadiska nákupu koaxiálneho systému. Nie je však isté, že montáž dvoch kanálov na prívod vzduchu a odvod dymu bude nakoniec lacnejšia.

K atmosférickým modelom s otvorenou spaľovacou komorou sa pripája bežný dymovod. Odvod produktov spaľovania modrého paliva sa vykonáva buď cez stenu do vonkajšieho priestoru, alebo do spoločného komína bytového domu.

Komíny k plynovým kotlom s logom Baxi sa pripájajú pomocou upevňovacích prvkov, ktoré sú súčasťou výbavy zariadenia. Turbínové modely sú vybavené koaxiálnymi typmi komínov, atmosférické – bežnými, ktoré sa odporúča doplniť zberačmi kondenzátu.

Kolená komínov umožňujú vyviesť tento kanál v ľubovoľnom smere cez stenu. Upozorňujeme, že cez steny sa vyvádzajú najmä vo výškových budovách, ktorých počet poschodí nepresahuje päť úrovní. V rodinných domoch je vhodnejšie budovať vertikálne dymové kanály.

Po dokončení montážnych prác sa pristupuje k vykonaniu prvého spustenia a nastavenia.

Spustenie a uvedenie do prevádzky

Pre prvý spustenie sa plynový kotol a ním obsluhované okruhy naplnia prepravovaným médiom. Na rozdiel od väčšiny nástenných modelov, ktoré dokážu ohrievať iba vodu ako nosič tepla, jednotky Baxi je možné naplniť nemrznúcou zmesou – vodným roztokom propylénglykolu s nemrznúcimi prísadami.

Proces plnenia nosičom tepla kotla a vykurovacieho okruhu sa vykonáva cez hrdlo umiestnené v spodnej časti jednotky. Po naplnení sa odvzdušní, potom sa v prípade potreby doplní objem nosiča tepla rovnakým spôsobom.

Po pripojení kotla k komunikačným vetvám sa kotol a s ním spojené systémy naplnia vodou. Potom sa pripojí k elektrickej sieti a otvorí sa prístup plynu. Teraz je možné nastavovať.

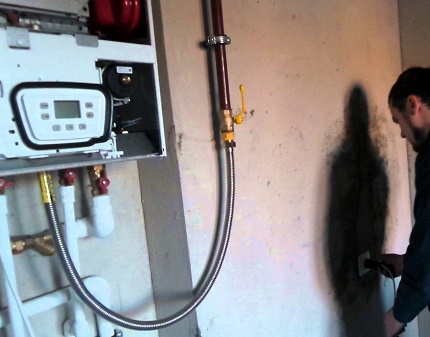

Vykonaniu uvádzacích a nastavovacích opatrení predchádzajú tieto úkony:

• Kontrola tlaku v systéme. Mal by zodpovedať odporúčaným hodnotám 1 – 1,5 baru.
• Pripojenie kotla k elektrickému napájaniu.
• Prívod plynu do spaľovacej komory, na čo je potrebné na vstupe plynového potrubia pred kotlom otvoriť žltý ventil.

Stáva sa, že pri prvom zapnutí sa jednotka zablokuje kvôli prítomnosti vzduchových vreciek v potrubí. V prípade kotlov Baxi nie je potrebné odvzdušňovať zápchy ručne, systém ich odstráni sám. Stačí ešte raz stlačiť tlačidlo štartu a podržať ho 2 sekundy, kým sa činnosť horáka neaktivuje.

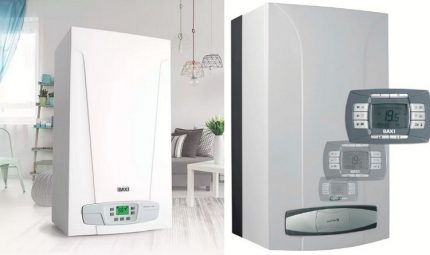

Pracovné parametre sa nastavujú pomocou elektronického panelu umiestneného na prednej strane kotla. Pre výber režimu prevádzky vykurovania je tlačidlo so stylizovaným radiátorom, pre TÚV tlačidlo s kohútikom.

Nastavenie prevádzky plynového kotla Baxi sa vykonáva podľa jednotného algoritmu:

• Vyberte tlačidlo zodpovedajúce za vykurovanie alebo prípravu sanitárnej vody.
• Pomocou tlačidiel +/- nastavte vhodný režim.
• Stlačte tlačidlo Power, aby si elektronické ovládanie zapamätalo nastavený parameter.

Ak postup nastavenia pracovných charakteristík prebehol úspešne, na displeji sa zobrazí nápis „MEM“. To znamená, že kotol bude pracovať v súlade s týmito nastaveniami, kým sa používateľ nerozhodne vykonať zmeny.

Základy nastavenia kotla zvládne aj úplne neskúsený vykonávateľ. Stačí si vybrať funkciu a potom hodnotu, pričom sa pôvodný ukazovateľ zvyšuje alebo znižuje.

Neochotu zapamätať si práve zvolený parameter je potrebné potvrdiť stlačením tlačidla „i“. Systém, ktorý odmietnutie zmien prijal, o tom informuje nápisom na displeji „ESC“.

Pre výber a nastavenie charakteristík prevádzky kotla sa tlačidlá podržia na 6 sekúnd. Pre zobrazenie aktuálnych informácií o prevádzke jednotky sa tlačidlo „i“ musí stlačiť na 5 sekúnd. Ak je funkcia „INFO“ aktivovaná, displej zobrazí „A00“, na ktorého mieste sa zobrazí teplota ohriateho nosiča tepla na výstupe z kotla.

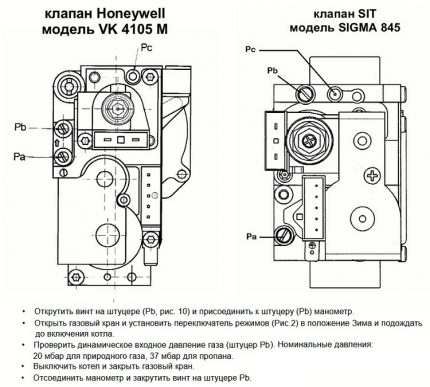

Následne je potrebné skontrolovať dynamickú hodnotu tlaku plynu na vstupe do plynového horáka. Pri spotrebe sieťového paliva by mala byť 20 mbar. Pri použití propán-butánovej zmesi s prevahou propánu by mala byť dynamická hodnota tlaku 37 mbar. Merania sa vykonávajú pripojením manometra k hrdlu plynového ventilu.

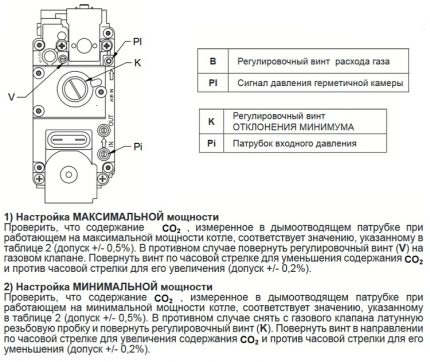

Ďalej sa nastavuje maximálna a minimálna hodnota tlaku pomocou regulátora. Pri tejto činnosti sa opäť používa plynový ventil, ktorého hrdlo je pripojené na citlivý manometer zaznamenávajúci zmeny v mbar. Hodnoty sa volia podľa údajov uvedených v tabuľke výrobcom. Závisia od modelu a od typu plynu, ktorý bude kotol spracúvať.

Nastavenie pracovných charakteristík tlaku plynu sa vykonáva najjednoduchším spôsobom – otáčaním nastavovacích skrutiek. Veľkosť tlaku závisí od použitej plynovej zmesi

Plynové ohrievače teplonosného média a teplej vody od spoločnosti Baxi, ponúkané spotrebiteľom, sú od výroby nastavené na spracovanie sieťového plynu. Ak má kotol „pracovať“ v autonómnom systéme so skupinou fliaš alebo zásobníkom na plyn, pred vykonaním všetkých uvedených nastavení sa musia vymeniť dýzy. Potom sa zmení napätie na modulátore s výberom parametra F02.

Odporúčania na zníženie prevádzkových nákladov

Ak sú všetky prevádzkové nastavenia vykonané v súlade s tabuľkovými údajmi uvedenými výrobcom, zariadenie bude veľmi úsporne spotrebúvať energiu a vyrábať potrebné teplo v požadovanom objeme pre majiteľov.

Na to je potrebné:

• Zvoliť pre systémy s radiátormi alebo termosifónmi teplotu teplonosného média na výstupe z kotla +60 °C. Zvyšovať ju má zmysel len vtedy, ak pri prevádzke zariadenia nebola dosiahnutá príjemná teplota v miestnosti.
• Regulovať teplotné režimy v súlade s pokynmi výrobcu a určením miestnosti. Pre vykurovanie spální a iných zriedka navštevovaných miestností je možné zvoliť nižšiu ako priemernú teplotu vykurovania.
• Neprekračujte teplotnú úroveň odporúčanú výrobcami vykurovacích zariadení zapojených do schémy.
• Používajte izbový a vonkajší teplotný snímač, ktorý zaznamenáva zvýšenie/zníženie teploty. S nimi spojený termostat bude samostatne spúšťať/zastavovať kotol podľa potreby.
• Nastavujte teplotu tepelného média podľa hodín pomocou časovača. V noci ju môžete napríklad znížiť o 3 – 5 °C.

Treba pamätať na to, že zvýšením teploty v ošetrovanej miestnosti len o 1 °C okamžite zvýšime náklady približne o 6 %.

Aby ste nemuseli neustále meniť nastavenia teploty tepelného média v sťaženom jesenno-jarnom období, je lepšie nainštalovať vonkajší teplotný snímač. Ak nenájdete vhodný model alebo nemáte prostriedky na kúpu originálu, môžete si vyrobiť takýto domáci prístroj:

V prípade dlhodobej neprítomnosti je lepšie kotol odpojiť od napájania, ale systém ochrany proti zamrznutiu by ste nemali vypínať. Ten sa vypína iba na letné obdobie, počas ktorého sa upustí od funkcie vykurovania, úplne odpojíte jednookruhový model a prepnete na dodávku teplej vody dvojokruhový variant.

Aby ste ušetrili na vykurovaní, neodporúča sa zakrývať radiátory zástenami a ťažkými záclonami. Tie narušia normálnu cirkuláciu vzduchu a prinútia kotol pracovať na plný výkon bez zjavného dôvodu.

Tiež výrobca zariadenia neodporúča vykonávať mikroventiláciu v miestnostiach, pričom nechávate vetracie okienka neustále pootvorené. Je lepšie okno otvoriť dokorán a vyvetrať „naraz“, ako dlhodobo umelo znižovať údaje izbového teplotného snímača. Praxou je overené, že je to úspornejšie.

Pri používaní funkcie prípravy vody je lepšie hneď na začiatku zvoliť komfortnú teplotu na používanie, nerátať so zmiešavaním ohriatej a studenej vody v bateriovom mixéri. Verte, že vďaka tomuto riešeniu sa tepelná energia vyrobená generátorom nebude plytvať. Okrem toho sa na vnútorných stenách nebude usadzovať vápenný nános.

Závery a užitočné video k téme

Etapy montáže, pripojenia a nastavenia kotla od Baxi názorne demonštruje nasledujúce video:

Informácie o procese montáže nástenného kotla Baxi a pravidlách jeho pripojenia sú potrebné na kontrolu pozvaných montérov. Bohužiaľ, nie všetci sa vyznačujú svedomitým prístupom k práci a znalosťou všetkých nuancií. Ak majiteľ zariadenia používajúceho plyn dbá o vlastnú bezpečnosť a normálnu prevádzku prístroja, informácie, ktoré sme uviedli, nebudú zbytočné.

Chcete porozprávať o tom, ako ste montovali a nastavovali kotol s logom Baxi u vás doma alebo na chate? Disponujete užitočnými informáciami k téme, ktoré sa zídu budúcim majiteľom zariadenia? Zanechajte, prosím, komentáre v blokovom formulári nižšie, pripojte fotografie k téme článku, pýtajte sa.
