Prehľad vodného čerpadla “Rodničok”: konštrukcia, vlastnosti, pravidlá prevádzky

Vyberáte spoľahlivé, lacné, opraviteľné čerpadlo na domáce použitie? Optimálnym variantom bude modifikácia schopná zvládnuť rôzne úlohy na záhradnom pozemku, však?

Vy ste si vyhliadli vodné čerpadlo “Rodničok”, ale pochybujete, že dokáže zabezpečiť dodávku vody zo studní a vrtov na polievanie, vykonať zásobovanie domu vodou alebo odčerpanie zaplavených priestorov?

Pomôžeme vám zorientovať sa v tomto vibračnom čerpadle — v článku je podrobne popísaná jeho konštrukcia, technické parametre, podstatné výhody a nevýhody a špecifiká prevádzky. To umožní používať zariadenie na určený účel, čo je zárukou dlhodobej prevádzky bez problémov a porúch.

Taktiež sme v tomto článku venovali osobitnú pozornosť správnemu zapojeniu a uvedeniu do prevádzky, pričom sme materiál doplnili názornými fotografiami a videom s prehľadom tohto čerpadla.

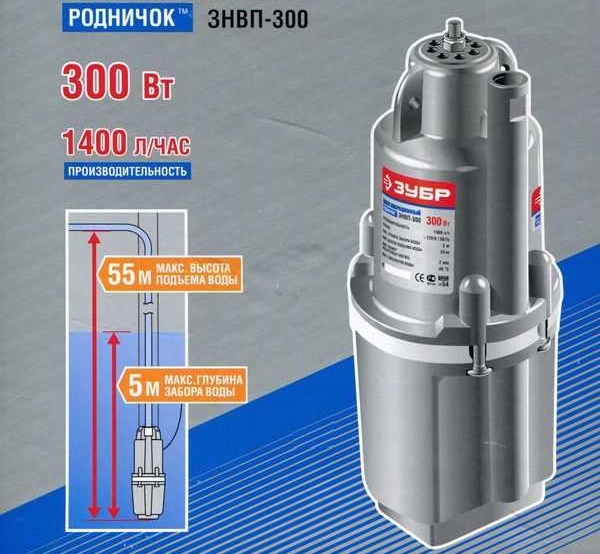

Modelový rad a výrobcovia

Pôvodne bol “Rodničok” vyvíjaný na priemyselné účely. Ale vzhľadom na to, že výkonné čerpadlá tohto typu potrebujú veľké množstvo elektrickej energie, vývojári sa rozhodli zamerať na súkromných spotrebiteľov.

V dôsledku toho vytvorili kompaktný model vibračného ponorného typu, ktorý sa dodnes úspešne používa v domácnostiach.

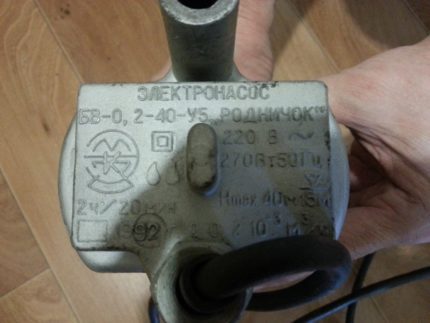

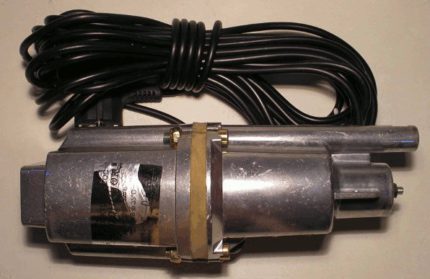

V súčasnosti je oficiálnym výrobcom klasického čerpadla “Rodničok” UZBI – Uralský závod bytových výrobkov, ktorý vyrába dve modifikácie čerpadla:

• “Rodničok” BV-0,12-63-U — variant s horným odberom vody;
• “Rodničok” BV-0,12-63-U — variant s dolným odberom vody.

Oba modely môžu byť vybavené napájacím káblom 10 m, 16 m, 20 m alebo 25 m.

Výrobou čerpadiel “Rodničok” sa zaoberá aj moskovský závod ZAO “Zubr-OVK”, ktorý vyrába model s názvom “Rodničok ZNVP-300”, ktorý sa len málo líši od klasických elektrických čerpadiel vyrábaných spoločnosťou UZBI.

Vibračné ponorné čerpadlá pre domáce použitie, vyrábané pod značkou “Rodničok”, spĺňajú GOST a sú spoľahlivým, bezpečným a trvácim zariadením.

Vzhľadom na to, že “Rodničok” nie je taký známy a ľuďmi obľúbený ako napríklad “Malyš”, len veľmi zriedkavo možno naraziť na jeho falzifikáty.

Dostupná cena elektročerpadla sa vysvetľuje jednoduchosťou jeho konštrukcie a používaním výhradne ruských dielov na jeho výrobu.

Rozbor technických parametrov

Vibračné čerpacie zariadenia “Rodničok” sú určené na prečerpávanie čistej a len mierne znečistenej vody. Prípustná veľkosť pevných častíc v prečerpávanej kvapaline nesmie presiahnuť 2 mm.

Č. 1 — výkon agregátu

Čerpadlo je výborne vhodné na zásobovanie vodou 2-poschodových domov, pretože maximálny tlak, ktorý zariadenie poskytuje, je 55 – 60 m. “Rodničok” pracuje z bežnej domácej elektrickej siete s napätím 220 V.

Pred spustením čerpadla je potrebné dôkladne skontrolovať teleso kvôli zisteniu mechanických poškodení. Osobitne dôkladne treba preskúmať stav napájacieho kábla a sieťovej vidlice.

Je povolené používanie čerpadla na prečerpávanie mydlovej vody, ako aj jej chlórovanej formy, z umelých vodných nádrží.

Agregát môže vykonávať odčerpávanie vody z zaplavených súkromných riečnych plavidiel a pivníc. Je povolené použitie pri odvodňovaní nádrží.

Je zakázané prečerpávanie všetkých druhov kvapalín okrem vody, najmä agresívnych, výbušných, toxických, kontaminovaných ropnými produktmi a podobných druhov. Ak potrebujete čerpadlo na odčerpávanie znečistenej kvapaliny, odporúčame vám oboznámiť sa s nasledujúcim materiálom.

Výkonnosť čerpadla “Rodničok” je približne 432 l/hod, čo umožňuje nepretržite zásobovať vodou niekoľko odberných miest súčasne.

Výkonnosť elektrického čerpadla priamo závisí od výšky dopravy vody. Maximálna hĺbka ponoru udávaná výrobcom je 5 m, avšak vďaka pevnej konštrukcii je možné čerpadlo úspešne používať v hĺbke 10 m a aj viac.

Rodničok je určený na odber a dopravu vody s nízkym stupňom znečistenia. Čerpadlo môže dodávať vodu do výšky 55 – 60 m.

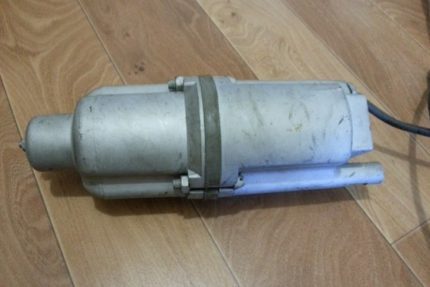

“Rodničok” je určený na použitie pri teplote okolia od +3 °C do +40 °C. Hmotnosť agregátu je len 4 kg, vďaka čomu je mobilný a jednoduchý na inštaláciu.

Celkové rozmery čerpadla nepresahujú 250 x 110 x 300 mm, čo umožňuje jeho používanie v úzkych studniach a vrtoch s Ø nad 12 cm.

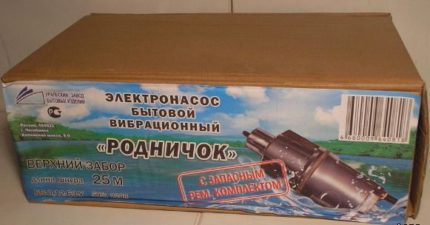

Pred kúpou vibračného čerpadla “Rodničok” je potrebné zistiť, či súčasťou balenia je nylonové lano na spustenie agregátu do studne alebo vrtu.

Ak také lano nie je súčasťou balenia, je potrebné ho dokúpiť samostatne. Spúšťať elektrické čerpadlo pomocou napájacieho kábla je prísne zakázané!

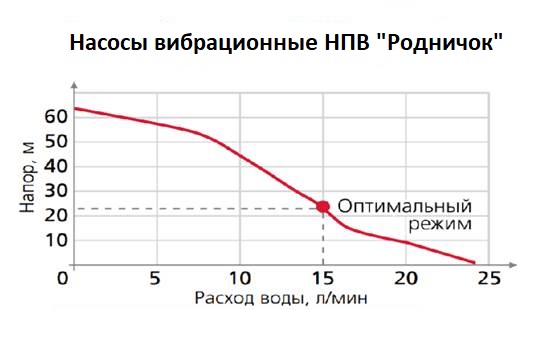

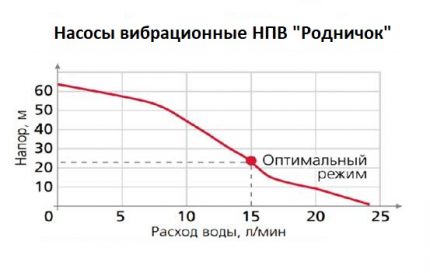

Závislosť výkonnosti od výšky dopravy vody: čím väčšia je výška dopravy, tým nižšia je výkonnosť elektrického čerpadla pri použití štandardných potrubí.

Č. 2 — konštrukcia a princíp činnosti

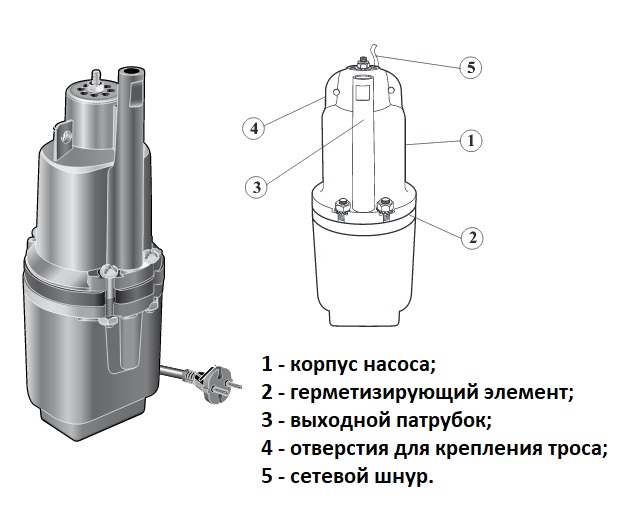

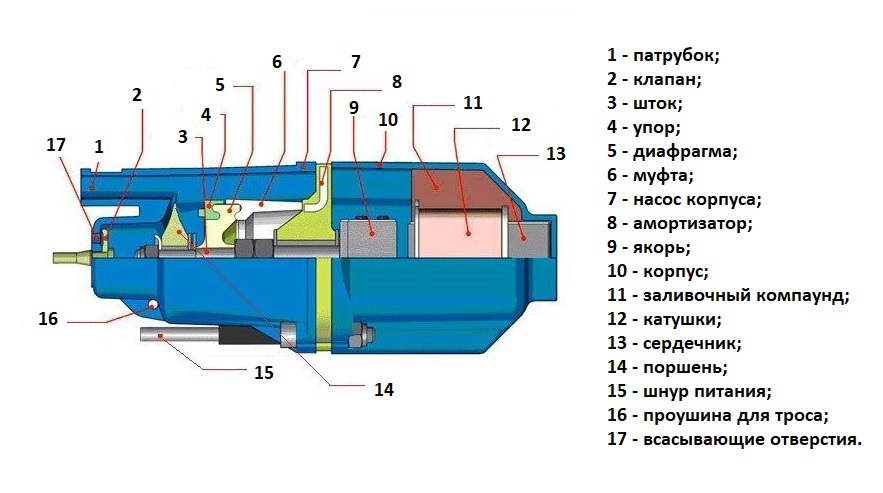

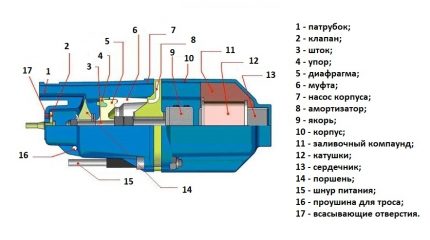

Konštrukcia “Rodnička” je jednoduchá, nijako sa nelíši od iných vibračných elektrických čerpadiel ponorného typu. Hlavnými pracovnými prvkami, vďaka ktorým dochádza k prečerpávaniu vody, sú vibrátor a elektromagnet.

Vibrátor predstavuje kotvu s elastickým pružinovým tlmičom. Kotva je upevnená na hriadeli a jej pohyb je obmedzený špeciálnou priechodkou.

V určitej vzdialenosti od kotvy a gumového tlmiča je umiestnená membrána, ktorá vedie piest a zároveň slúži ako jeho opora počas prevádzky čerpadla. Membrána je vyrobená z gumy a hermeticky uzatvára elektrickú časť čerpadla.

Elektromagnet sa skladá z jadra s vinutím v tvare písmena “P”. Toto vinutie je zložené z dvoch cievok.

Odvádza nadbytočné teplo z cievok a fixuje uvedené časti v požadovanej vzájomnej polohe a voči telesu čerpadla.

Po pripojení čerpadla “Rodničok” k elektrickej sieti začne jadro vykonávať vratné posuvné pohyby. Vykonáva ich rýchlosťou približne 100 kmitov za sekundu, pričom k sebe priťahuje kotvu umiestnenú na hriadeli.

Gumový tlmič odtláča kotvu, pričom prenáša vibráciu na piest, ktorý je umiestnený na piestnici s kotvou.

Počas nasávania sa vytvára hydraulická komora, ktorej objem je z jednej strany obmedzený piestom a z druhej strany ventilom na telese.

Pri vstupe do čerpadla sacím otvorom (odberom vody) sa voda dostane do hydraulickej komory a pri pohybe piesta je silou vytláčaná cez výtlačnú prípojku.

Aby voda po vstupe do čerpadla z neho nevytekala späť, na telese je ventil, ktorý zabraňuje jej spätnému úniku. Chladenie telesa čerpadla sa vykonáva pomocou čerpanej vody.

Teleso čerpadla “Rodničok” je vyrobené z kovu, čo umožňuje jeho použitie v hĺbke, ktorá je dvojnásobne väčšia ako udáva výrobca.

Č. 3 — variant odberu vody

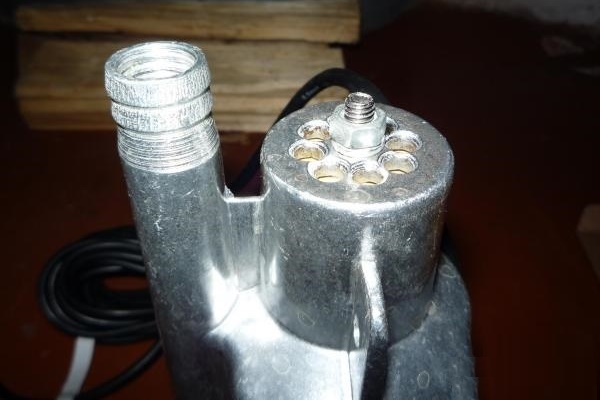

Čerpadlá “Rodničok” sa vyrábajú v dvoch variantoch: s horným a dolným odberom vody. V prvom prípade je sacia prípojka v hornej časti telesa, v druhom – v spodnej. Každý model má svoje výhody a nevýhody.

Výhody čerpacieho zariadenia s horným odberom:

• nepretržité zabezpečenie chladenia telesa čerpadla, čo znamená dlhšiu dobu prevádzky;
• nedochádza k nasávaniu usadenín z dna, čo zaručuje optimálnu kvalitu dodávanej vody;
• čerpadlo nenasáva bahno, a preto vyžaduje menej časté čistenie.

K nevýhodám modifikácií s horným odberom patrí neschopnosť odčerpať vodu úplne, ale len po úroveň vstupnej prípojky. To je nepraktické, ak sa zariadenie používa na odčerpávanie vody zo zatopených miestností, bazénov, lodí.

Elektrické čerpadlo “Rodničok” s dolným odberom vody je naopak schopné odčerpávať kvapalinu až do minimálnej úrovne.

Niektorí odborníci tvrdia, že agregáty s dolným odberom sú schopné vytvárať väčší tlak vďaka tomu, že sa voda v čerpadle zdrží o niečo dlhšie, kde získa väčšie zrýchlenie.

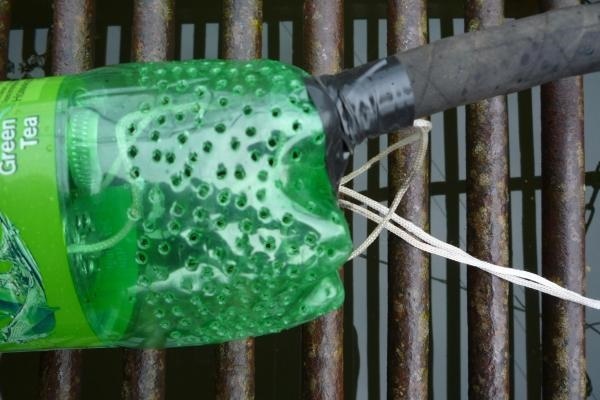

Negatívnou stránkou čerpadla s dolným odberom je pravdepodobnosť zachytenia usadenín dna, čo znamená, že takéto čerpadlo sa bude rýchlo zanášať, čo povedie k jeho zlyhaniu.

Pri výbere elektročerpadla “Rodničok” je potrebné vopred rozhodnúť, v akých podmienkach bude pracovať. Ak sa čerpadlo kupuje na dodávku vody z vodozáberných zariadení, studne alebo vrtu, potom je vhodné uprednostniť zariadenie s horným odberom.

Ak je elektročerpadlo potrebné na odčerpávanie povodňových vôd zo zaplavených priestorov, vysušovanie nádrží, odstraňovanie následkov komunálnych havárií, potom model s dolným odberom – optimálna voľba.

V prípade, že máte problémy s výberom, odporúčame prečítať si náš článok s radami pri výbere čerpadiel pre studne.

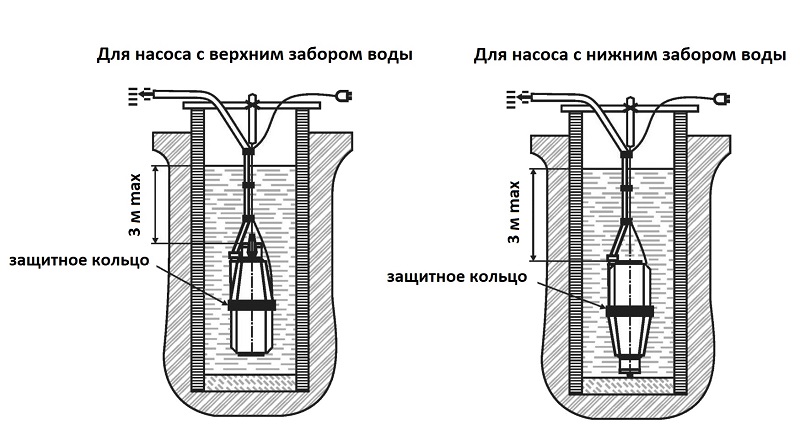

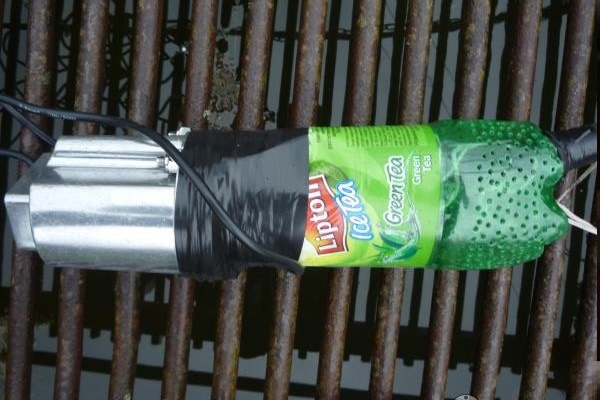

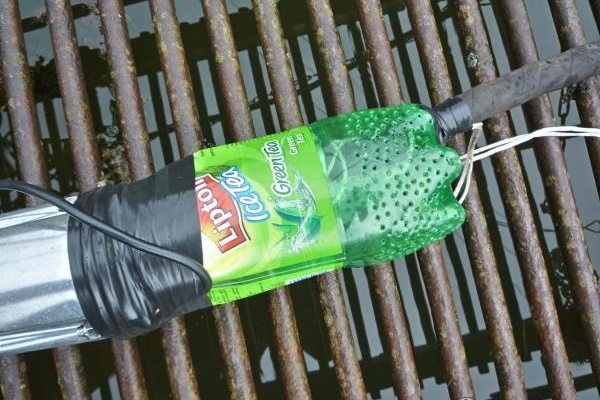

Čerpadlo s dolným odberom je možné prevádzkovať v studni a vrte, ale pritom ho treba zavesiť tak, aby sa sací otvor nachádzal v určitej vzdialenosti od dna.

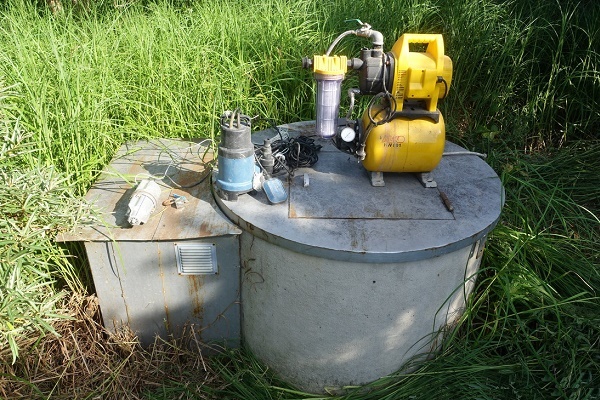

Zapojenie a uvedenie do prevádzky

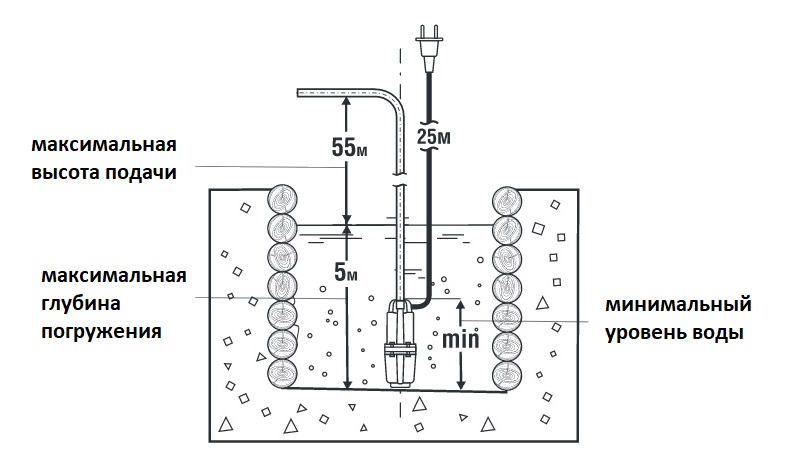

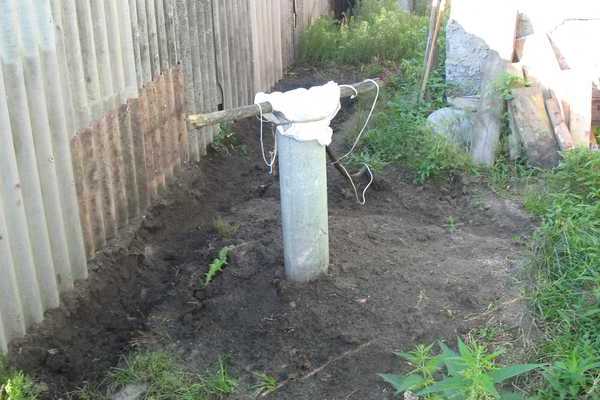

Inštalácia čerpadla “Rodničok” sa vykonáva v studni alebo vrte s minimálnym priemerom 12 cm. Hĺbka ponorenia – 5 m, ale v prípade potreby môže dosiahnuť 20 m.

Majte na pamäti, že čím hlbšie je čerpadlo umiestnené, tým nižšia je jeho výkonnosť a tlak.

Krok č. 1 — vykonanie zapojenia zariadenia

Postupnosť pripojenia čerpadla “Rodničok” je nasledovná:

1. Pred inštaláciou skontrolujte zariadenie na mechanické poškodenie, tiež skontrolujte napájací kábel a lano.

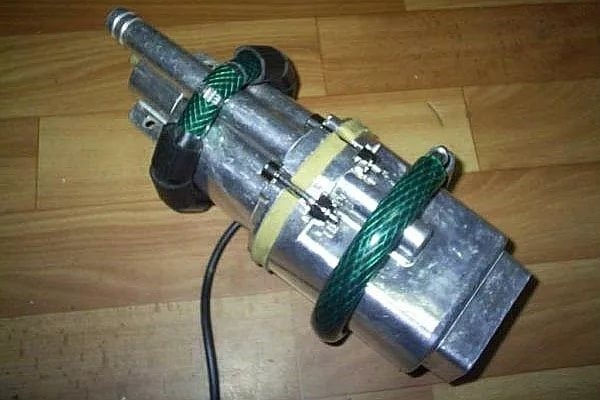

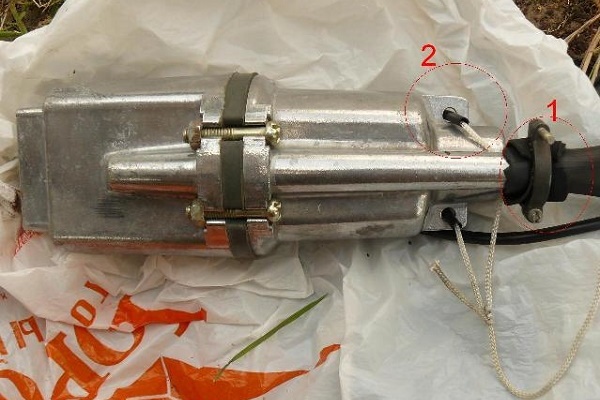

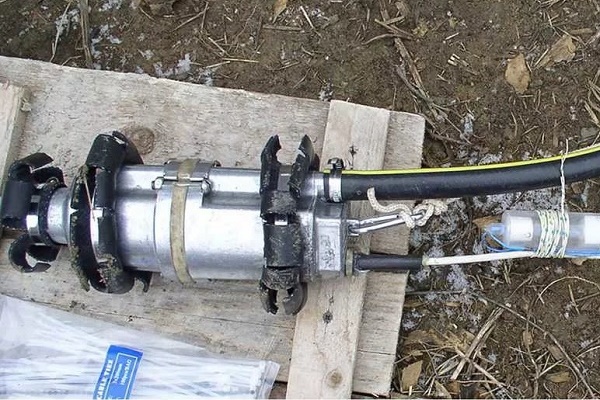

2. Na telo elektročerpadla sa tesne nasadí gumový krúžok, ktorý chráni agregát pred nárazmi o steny počas prevádzky.

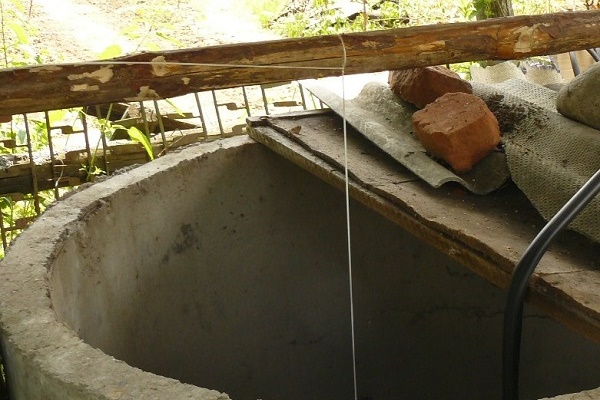

3. Pomocou lana vloženého do špeciálnych otvorov na tele sa čerpadlo spúšťa do vody tak, aby bolo zavesené vo vzdialenosti minimálne 30 cm od dna.
4. Inštalácia hadice by sa mala vykonávať v súlade s odporúčaniami výrobcu, a to výška dodávky vody (vzdialenosť od čerpadla ku konečnému spotrebiteľovi vody) by nemala presiahnuť 60 m.

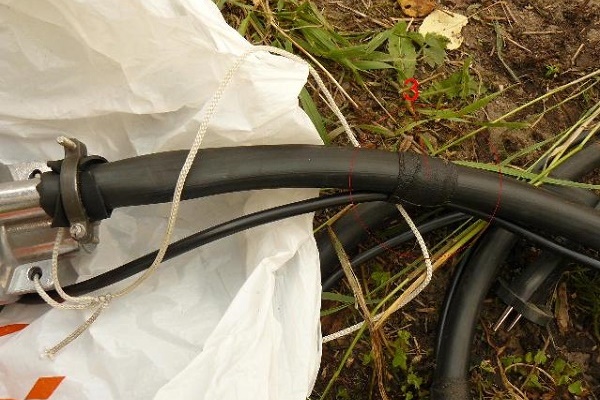

5. Hadica sa pevne upevňuje pomocou svoriek a šróbenia, tak, aby nevznikali jej zalomenia. Hadicu je potrebné umiestniť mimo vykurovacích zariadení a ostrých predmetov. Vo väčšine prípadov je pre čerpadlá tejto značky vhodná hadica s priemerom 15 mm alebo ½ palca.
6. Spustenie čerpadla “Rodničok” sa vykonáva zapojením zástrčky umiestnenej na napájacom kábli do zásuvky elektrickej siete s napätím 220 V.

Po ponorení a zapnutí napájania začne čerpadlo “Rodničok” okamžite pracovať, preto je potrebné pred zapnutím skontrolovať hladinu vody. Prevádzka ponorného elektročerpadla “na sucho” nie je povolená!

Pri používaní čerpadla “Rodničok” na odčerpávanie bazénov, nádrží a priestorov, ako aj pri práci v nízkovýdatných vrtoch a studniach je potrebné takmer nepretržite kontrolovať hladinu vody, aby ste včas vypol vodné čerpadlo.

Vypnutie sa vykonáva vytiahnutím zástrčky zo zásuvky. Postupný návod na inštaláciu čerpadla do studne, čítajte ďalej.

Čerpadlo “Rodničok” nie je určené na dlhodobú nepretržitú prevádzku; pri používaní agregátu na odčerpávanie nádrží alebo miestností pravidelne odpojujte zariadenie od elektrickej siete.

Krok č. 2 — správne používanie čerpadla

Vibračné elektrické čerpadlo “Rodničok” je veľmi jednoduché na obsluhu; stačí dodržiavať základné pravidlá a agregát vydrží niekoľko desaťročí.

Pri používaní “Rodničok” na systém zásobovania vodou alebo odčerpávanie vody sa v prvom rade uistite, že napätie elektrickej siete zodpovedá menovitému napätiu výrobku 220 V plus/mínus 5 V.

Sieťový napájací kábel je potrebné umiestniť tak, aby sa úplne vylúčila možnosť jeho poškodenia a skratu. Zástrčky musia byť umiestnené na suchých miestach, dobre chránených pred vlhkosťou.

Po skončení práce, napríklad pri úplnom naplnení hydroakumulačnej nádrže, odpojujte čerpadlo od elektrickej siete. Zapnutie pumpy sa vykonáva až po jej úplnom ponorení do vody a umiestnení do zvislej polohy.

Ak počas prevádzky počujete cudzie zvuky (údery, trenie) alebo netypický zvuk motora, je potrebné okamžite odpojiť “Rodničok” od siete.

A tiež ho zdvihnúť na povrch, aby sa zistili a odstránili príčiny, pre ktoré vznikli cudzie zvuky.

Pri používaní vibračného čerpadla “Rodničok” na odčerpávanie zaplavených miestností alebo bazénov ho po skončení práce nenechávajte pod holým nebom.

Čerpadlo sa musí skladovať na suchom mieste, kde naň nebudú pôsobiť negatívne teploty, zvýšená vlhkosť a iné klimatické faktory.

Teleso čerpadla “Rodničok” je vyrobené z kovu, preto od správneho skladovania a prevádzky závisí jeho pevnosť. Ak čerpadlo skladujete správne, korózia sa dlho neobjaví.

Bezpečnostné pravidlá pri pripájaní a prevádzke čerpadla “Rodničok” sa nelíšia od bezpečnostných pravidiel pri práci s inými domácimi ponornými pumpami.

Pripomíname základné pravidlá:

1. Vykurovacie zariadenie — je zakázané používať elektrické čerpadlo v bezprostrednej blízkosti vykurovacích kotlov, generátorov, horľavých kvapalín a plynových fliaš.
2. Priame slnečné žiarenie — čerpadlo nesmie byť vystavené priamemu slnečnému žiareniu ani dlhodobému vplyvu agresívnych prostredí.
3. Zvýšený tlak — nepoužívajte čerpadlo na vytváranie tlaku väčšieho, ako je uvedené v návode, napríklad stláčaním hadice alebo použitím hadice menšieho priemeru.
4. Nepretržitá prevádzka — nedovoľte, aby čerpadlo pracovalo nepretržite viac ako 12 hodín.

Najčastejšie poruchy čerpadla “Rodničok” súvisia s jeho upchatím počas prečerpávania znečistenej kvapaliny alebo s poruchou napájacieho kábla.

V prvom prípade je potrebné rozobrať jednotku a vyčistiť ju, v druhom prípade – vymeniť alebo opraviť elektrický kábel.

Krok č. 3 — technická údržba zariadenia

Ponorné čerpacie jednotky “Rodničok” sú veľmi jednoduché na obsluhu a nevyžadujú nákladnú a časovo dlhú technickú údržbu.

Zariadenie nevyžaduje pravidelné mazanie. Používanie mazacích látok je zakázané!

Technická údržba čerpadla spočíva v pravidelnom vyťahovaní na povrch, vizuálnej kontrole telesa a čistení od nánosov a usadenín.

Po použití elektrického čerpadla na odčerpanie mierne znečistenej, chlórovanej alebo morskej vody je potrebné vyčistiť čerpadlo prečerpávaním čistej vody počas 1-1,5 hodiny.

Pred prevádzkou si dôkladne preštudujte návod od výrobcu a prísne dodržiavajte jeho odporúčania; to pomôže zabezpečiť bezproblémovú prevádzku zariadenia po dlhé roky.

Výhody a nevýhody čerpadiel

O výhodách a nevýhodách ponorných vibračných čerpadiel “Rodničok” sa veľa hovorí a píše.

Recenzie jeho majiteľov sú priamo protichodné: niektorí oceňujú vysokú kvalitu a pohodlie pri používaní, iní považujú toto zariadenie za zastarané a jeho používanie za nepohodlné a problematické. Uvedieme len niektoré výhody a nevýhody týchto čerpadiel.

Výhody:

• nízka cena;
• možnosť prečerpávania mierne znečistenej vody;
• jednoduchá konštrukcia, pevné teleso;
• možnosť výberu potrebnej dĺžky napájacieho kábla;
• možnosť výberu zariadenia s horným alebo spodným odberom vody;
• hospodárna spotreba elektrickej energie;
• jednoduchosť pripojenia a obsluhy;
• vysoký výkon a tlak.

“Rodničok” výborne funguje v hĺbke, odoláva značnému hydrodynamickému tlaku. Pre normálnu prevádzku by medzi horným bodom telesa a vodnou hladinou nemalo byť viac ako 5 m.

Nevýhody:

• vyžaduje kontrolu počas odčerpávania bazénov a zaplavených miestností;
• nízky stupeň ochrany proti kolísaniu napätia siete;
• nemožnosť použitia pri teplote pod +5 a nad +40 °C;
• nemožno používať v studniach a vrtoch s nestabilnými stenami, pretože v dôsledku vibrácií dochádza k ich deštrukcii.

Bezpochyby dnes možno na trhu nájsť modernejšie a výkonnejšie čerpadlá vybavené elektronickými ochrannými systémami, avšak “Rodničok” – je to takmer ideálna kombinácia ceny a kvality, overená časom.

Odporúčame vám oboznámiť sa s rebríčkom ponorných čerpadiel, ktorý je uvedený v našom inom materiáli.

Výrobcovia pribaľujú k čerpadlu “Rodničok” opravnú súpravu na výmenu gumových tesniacich dielov, ktoré sú náchylné na opotrebenie po intenzívnom používaní.

Závery a užitočné video k téme

Video-recenzia čerpadla “Rodničok” od spoločnosti ZAO “Zubr OVK”:

Čerpadlo “Rodničok” – ekonomické a vysoko výkonné zariadenie vo svojej triede, ktoré sa široko používa na rôzne účely: zásobovanie vodou a odčerpávanie vody.

Hlavnými prednosťami čerpadla sú nízka cena, možnosť prečerpávania vody s časticami do 2 mm a pevné teleso, ktoré umožňuje používať agregát v hĺbke dvakrát presahujúcej udávanú výrobcom. Jednoduchá konštrukcia a nenáročná údržba robia toto čerpadlo obľúbeným medzi chatármi a vlastníkmi súkromných domácností.

Ak máte skúsenosti s používaním ponorného čerpadla “Rodničok” a môžete sa podeliť o cennú radu, zanechajte, prosím, svoje komentáre v bloku nižšie. Tu môžete tiež položiť otázky, ktoré vás zaujímajú k téme článku.
