Prečo hučí redukčný ventil na plynovej fľaši: čo robiť, ak je hlučný regulátor tlaku plynu

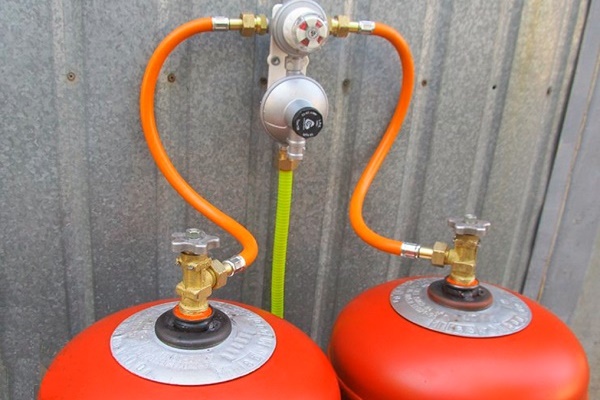

Redukčný ventil je nevyhnutnou súčasťou schémy pripojenia nádrží so skvapalnenými a stlačenými plynovými zmesami. Inštalujú sa na plynové zásobníky, jednotlivé fľaše a fľaškové zostavy na stabilizáciu a uvedenie tlaku plynu na normatívne hodnoty, ktorý vstupuje do domácich spotrebičov, zváracích horákov a ohrievačov.

Stáva sa, že počas prevádzky začne zariadenie na zabezpečenie stabilného tlaku hučať. My Vám povieme, prečo hučí redukčný ventil na plynovej fľaši, rozoberieme, z akého dôvodu sa zvuk objavuje. Poradíme, ako odstrániť poruchy v činnosti prístroja, ktoré možno určiť „podľa sluchu“.

V nami predloženom článku sú podrobne opísané druhy stabilizátorov tlaku plynu a ich konštrukčné vlastnosti. Uvádzame metódy obnovenia plnej prevádzkyschopnosti. Naše odporúčania pomôžu domácim majstrom zvládnuť opravu samostatne.

Zariadenia na redukciu tlaku plynu

Potreba používania redukčných ventilov je daná rozdielom tlaku plynu v nádržiach určených na skladovanie a dávkovanú dodávku plynu k spotrebičom a pracovných parametrov tlaku, ktoré tieto spotrebiče potrebujú na plnenie svojich úloh. Pri odbere horľaviny z uzavretej nádoby je potrebné znížiť tlak plynovej zmesi desať a viac krát.

Znižovanie tlaku skvapalnenej alebo stlačenej plynovej zmesi na pracovné charakteristiky je hlavnou úlohou redukčných ventilov. Okrem toho automaticky udržiavajú tlak plynného prúdu v medziach potrebných na normálne fungovanie. A tiež chránia plynovú nádrž pred spätným nárazom, možným pri aktivácii plameňa.

Pomocou reduktorov sa vykonáva regulácia tlaku plynu. Dajú sa nastaviť na dodávku plynného prostredia s tlakovými parametrami, ktoré sú prijateľné doslova pre akýkoľvek typ domáceho a priemyselného zariadenia. Napriek rozsiahlemu zoznamu funkcií sú konštrukčne všetky typy zariadení jednoduché a navyše fungujú na podobnom princípe.

Druhy plynových redukčných ventilov

Aby sme pochopili, prečo plynová fľaša začala hučať, musíme preskúmať jej konštrukciu. Pozrieme sa, aké druhy reduktorov na reguláciu a stabilizáciu tlaku plynových zmesí sa používajú v domácnostiach.

Klasifikácia sa vykonáva podľa nasledujúcich zoskupujúcich znakov:

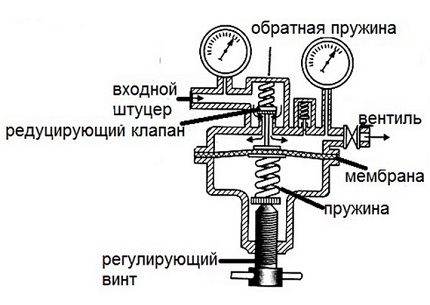

• Princíp činnosti. Reduktory sú priameho a spätného účinku. Prvé znižujú tlak v samotnej nádobe a pred prípojkou napojenou na plynové zariadenie. Druhé – najprv znížia tlak vo fľaši, potom na jej výstupe.

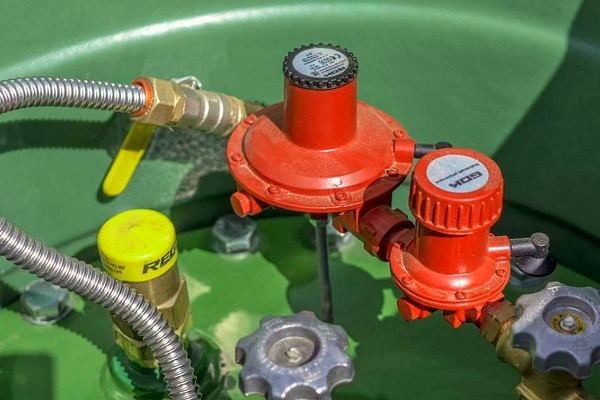

• Určenie. Rozlišujeme sieťové (S), fľašové (B) a rampené (R) zariadenia. Sieťové sa montujú na potrubia plynárenskej siete, rampené – na fľašové zostavy zabezpečujúce dodávku plynného paliva vo veľkých objemoch. Pre domáce podmienky a jednorazové zváracie práce sú vhodné fľašové modely.
• Typ redukovaného plynu. Zariadenia stabilizujúce tlak sa inštalujú na všetky druhy plynových fliaš. Aby sa presne vybral potrebný reduktor, farbia sa vo farbách fľaše. Pre nádrže s propánom sa vyrábajú červené, pre fľaše s kyslíkom modré, pre nádrže s acetylénom – biele.
• Schéma regulácie. Nastavenie pracovných parametrov tlaku sa môže vykonávať a upravovať mechanickým spôsobom, takéto zariadenia sú jednostupňové (J) a dvojstupňové (D). Reduktory s pneumatickým výberom tlaku sú len jednostupňové.
• Pripojenie. Reduktor sa vyrába na inštaláciu na fľaše s horľavými a nehorľavými plynmi. K nádobám s kyslíkom sa zariadenia pripájajú prevlečnými maticami s pravým závitom, k fľašiam s propán-butánovou zmesou maticami s ľavým závitom. Acetylénový reduktor sa pripája pomocou svorky a opornej skrutky.

Poďme si rozobrať a preštudovať konštrukciu s princípom činnosti plynových reduktorov, tradične používaných v domácnosti na reguláciu dodávky plynovej zmesi k spotrebičom.

Konštrukčné vlastnosti a princíp činnosti

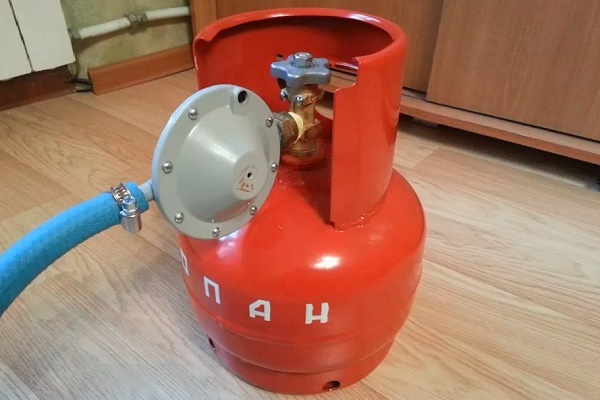

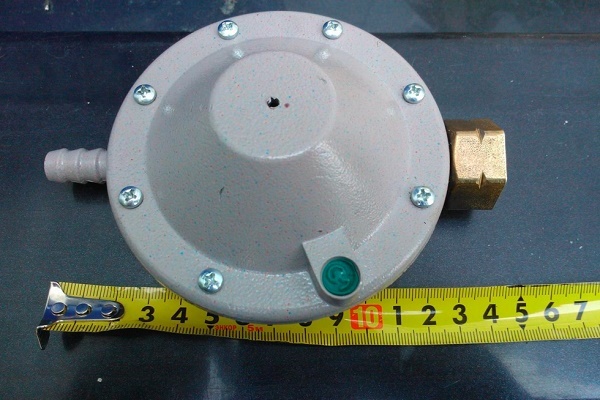

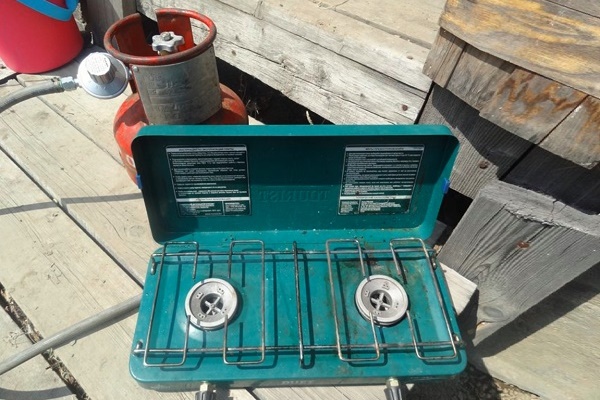

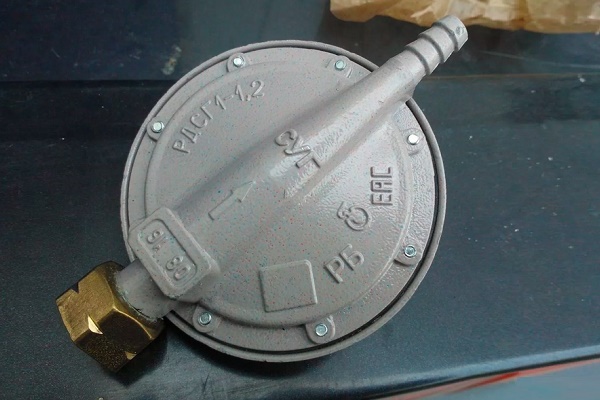

Chalupári a majitelia malých súkromných domov na dodávku plynu do sporákov, ohrievačov a vykurovacích kotlov používajú jeden z najrozšírenejších modelov plynového reduktora v domácnosti: NZGA RDSG-1-1.2, ktorý dostal ľudový názov „žaba“, alebo jeho analógy.

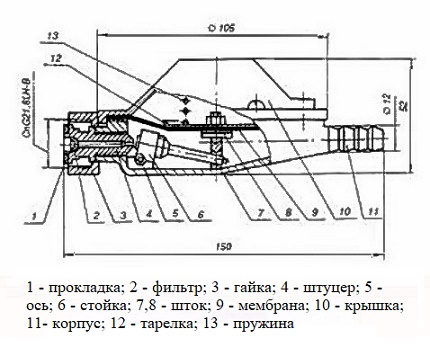

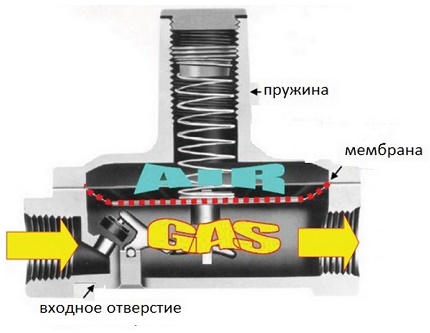

Jednostupňový model je konštruovaný veľmi jednoducho. Redukcia sa uskutočňuje membránou, ktorú z vonkajšej strany pritláča pružina. Membrána obmedzuje dráhu pohybu plynu cez dutinu zariadenia tak, že z výstupného otvoru do plynovej hadice alebo rúry prúdi prúd s daným objemom a normovaným tlakom.

Ak tlak v dutine reduktora stúpa, ventil a podložka spojené s membránou sa nadvihnú a zakryjú vstupný otvor. Takto sa zabezpečuje stabilita tlaku. A keď je potrebné zmeniť pracovné charakteristiky tlaku, tieto regulačné prvky sa posunú, čím sa zväčšuje alebo zmenšuje prierez vstupného otvoru.

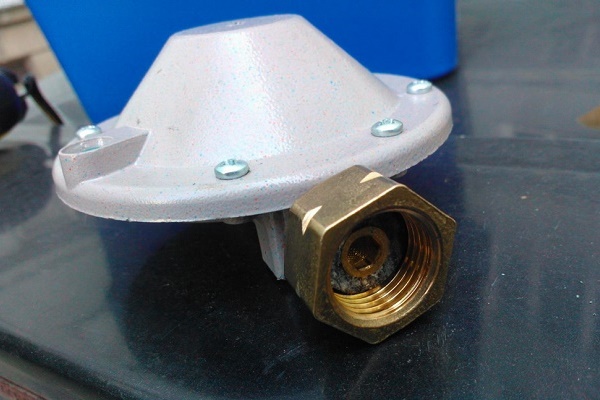

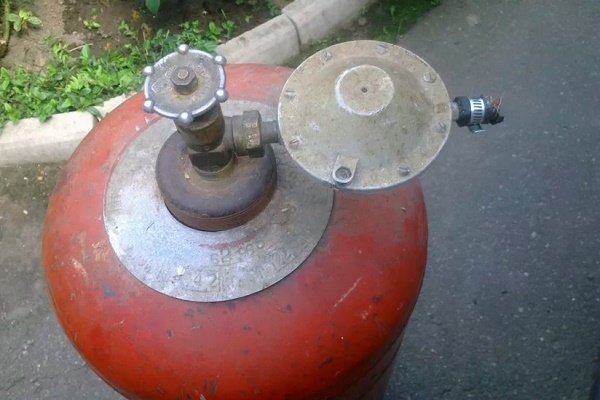

Regulátor tlaku typu “žaba” začne najčastejšie hučať kvôli poškodeniu membrány alebo strate tesnosti v prípade jej posunu

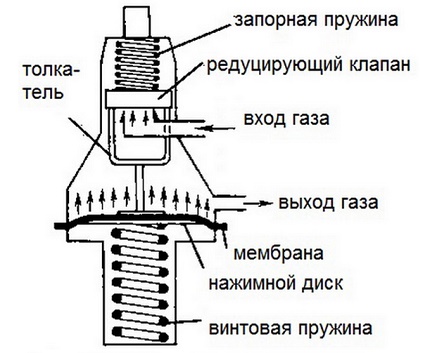

V mierne zložitejších zariadeniach, napríklad v modeli FL92-4 PS, sa redukcia uskutočňuje ventilom, ktorý obmedzuje prietok a tým vytvára požadovaný tlak pre spotrebiče.

Membrána v takýchto zariadeniach sa priamo nezúčastňuje na vytváraní tlaku, len znižuje počiatočné parametre. Na ňu samu pôsobí z jednej strany plynový prúd, z druhej strany ju pritláča skrutková pružina.

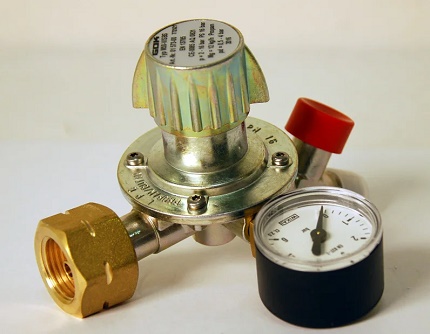

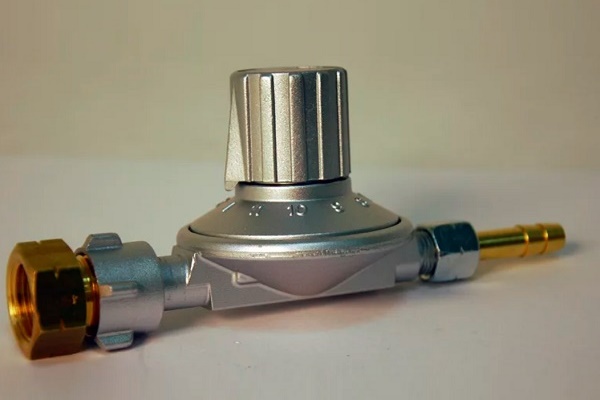

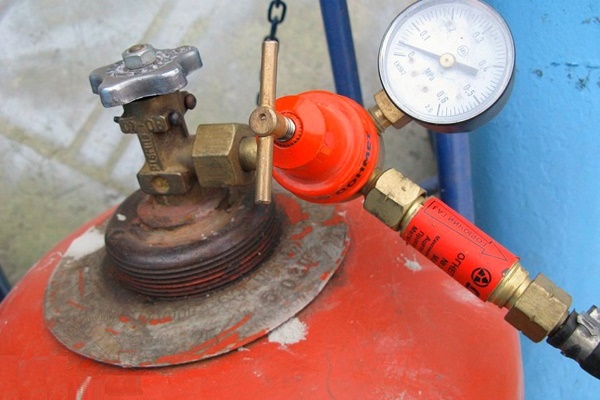

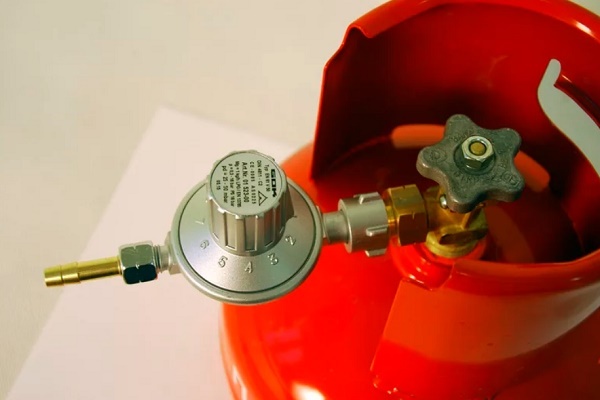

V schémach zapojenia reduktorov s možnosťou nastavenia tlaku plynu je potrebný manometer. Je potrebný na kontrolu nastavených parametrov a monitorovanie stavu plynovej zmesi v rezervoári.

Týmto zariadeniam je vlastná určitá strata tlaku pri spotrebe modrého paliva v rezervoári s plynovou zmesou. Preto na tele je nastavovacia skrutka, umožňujúca korigovať pracovné charakteristiky. Aby sa nezmýlili s nastavením, takéto modely sa vybavujú manometrami.

V zložitejších modeloch reduktorov sa charakteristiky tlaku plynovej zmesi potrebné na prácu nastavujú jednak ohýbajúcou sa membránou, jednak otvárajúcim sa ventilom.

V zariadeniach tretieho typu, napríklad TECH CONTROL série OX OR-128 značky Svarog 95255, sa zníženie a stabilizácia charakteristík tlaku vykonáva vďaka súčasnému pohybu ventilu aj membrány.

Plyn prúdiaci do dutiny reduktora je z jednej strany zadržiavaný a kontrolovaný ventilom, z druhej strany – podopieranou pružinou s prenosovým diskom a membránou.

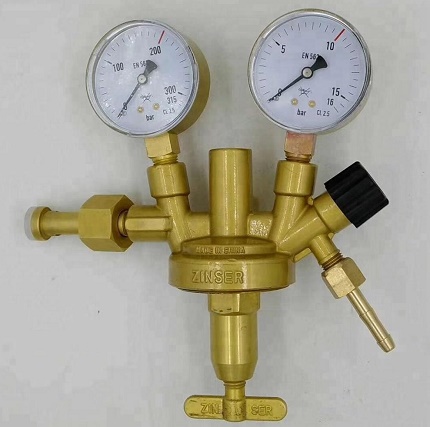

Na kontrolu parametrov tlaku v regulačných zariadeniach s pracovným ventilom a membránou sa používajú dva manometre. Montujú sa na vstupe a výstupe z reduktora.

Práca reduktorov tretieho typu musí byť kontrolovaná dvoma manometrami, umiestnenými na vstupe a výstupe zariadenia. Aj im je vlastné meniť pracovný tlak na výstupe z reduktora pri vyprázdňovaní zdroja plynu.

Poruchy v prevádzke a opravárenské operácie

Preskúmali sme stavbu typických modelov plynových reduktorov a presvedčili sme sa, že v konštrukcii nie sú technicky zložité uzly. Všetko je natoľko elementárne, že na opravu zariadení vôbec nie je potrebné obracať sa na plynárov. Jednoduché opravy možno ľahko vykonať vlastnoručne.

Treba jednoducho vopred zistiť, čo robiť, aby reduktor na plynovej fľaši prestal hučať.

Medzi príčiny vzniku hluku v redukčnom zariadení patria:

• Deformácia a poškodenie elastického pracovného prvku (membrány) zariadenia, čo je často spôsobené prekročením tlaku plynovej zmesi na výstupe z fľaše alebo zásobníka plynu.
• Nekorektná prevádzka. Najčastejšie kvôli neopatrným a nekvalifikovaným činnostiam pri procese samostatného nastavovania býva poškodená pružina alebo membrána.
• Príprava na dodávku nekvalitnej, zle očistenej plynovej zmesi do plynových spotrebičov.

Neraz na počiatočných fázach výskytu hluku v reduktore stačí jednoducho upraviť výrobné nastavenia. Avšak poznamenávame, že „žaba“ patrí k neregulovateľným zariadeniam, v každom prípade ju bude potrebné opraviť. Oprava sa vykonáva banálnou výmenou poškodených častí: membrány, čela prepúšťacieho ventilu alebo pružiny.

Ako vymeniť membránu?

Na výmenu membrány je lepšie použiť opravnú súpravu, sériovo vyrábanú výrobcom plynového reduktora. Tento elastický prvok patrí do kategórie opotrebúvaných a periodicky odieraných súčastí, preto výrobcovia drahých reduktorov dodávajú na trh náhradné diely.

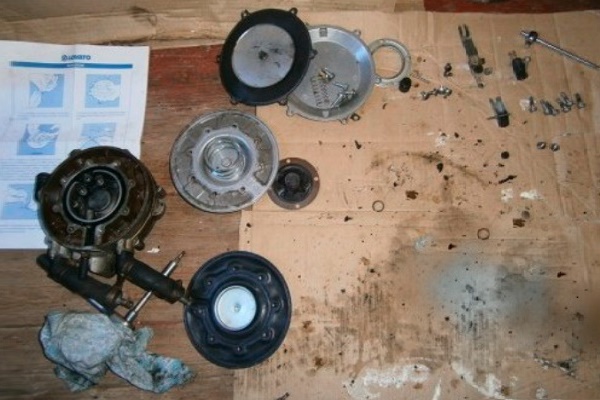

Aby bolo možné kvalifikovane vykonať opravu a vymeniť poškodené diely, je potrebné dôkladne preštudovať zariadenie pomocou priloženej technickej dokumentácie k výrobku.

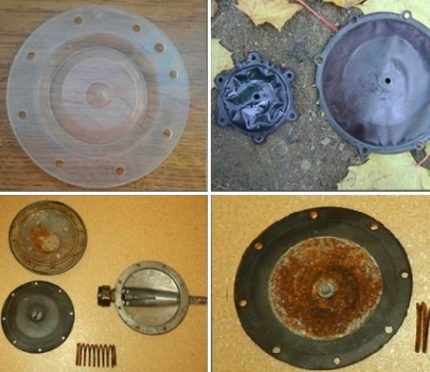

Ak nemáte k dispozícii membránu pre vašu značku reduktora, musíte zistiť nasledujúce charakteristiky:

• Rozmery gumotextilnej membrány (membrány).
• Hrúbku naolejovaného elastického plátna, z ktorého je vyrobená membrána.
• Umiestnenie fixačných bodov po obvode membrány.

Údaje možno nájsť v technickej dokumentácii k zariadeniu alebo získať na základe bežných meraní.

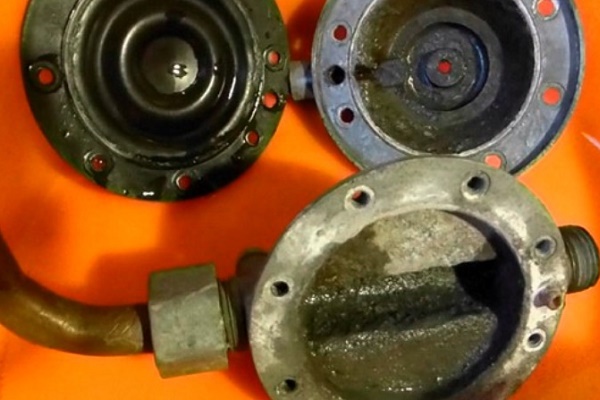

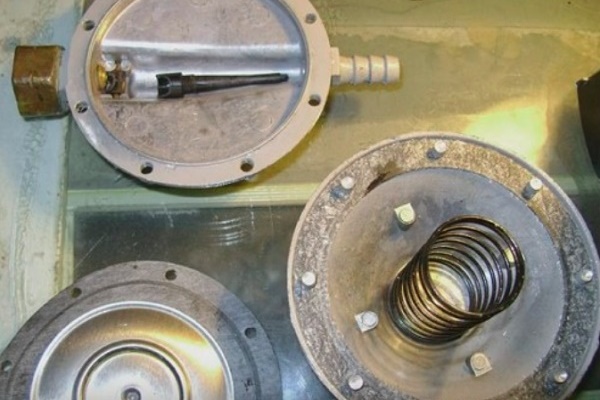

Jednou z typických príčin poruchy v činnosti regulátora tlaku plynu z fľaše je strata tesnosti v oblasti priliehania membrány alebo jej samotné poškodenie.

Stáva sa, že zvuk v reduktore vzniká nie kvôli pretrhnutej alebo deformovanej membráne, ale kvôli strate tesnosti medzi ňou a telesom.

V tomto prípade stačí reduktor jednoducho rozobrať a znovu zložiť. Pred spätnou montážou je potrebné natrieť tesniacim tmelom časti telesa, ktoré prichádzajú do kontaktu s membránou, potom spojiť súčasti tak, aby sa dosiahlo dokonalé priliehanie membrány k pevnej základni.

Ako opraviť redukčnú pružinu?

Proces výmeny pružiny, ktorá pritláča ventil alebo membránu, nie je vôbec zložitejší ako inštalácia novej membrány. V konštrukcii reduktorov používaných v schémach s plynovými fľašami sa používajú redukčné pružiny I. stupňa, Ø 15,5 s počtom závitov 12-14 kusov.

Pružiny sa používajú v konštrukciách všetkých typov plynových reduktorov. Sú prítomné v základných neregulovateľných „žabách“ aj v zložitejších zariadeniach s nastavovacími prostriedkami.

Pružina počas prevádzky môže jednoducho prasknúť, stratiť pružnosť a elastickosť, natiahnuť sa. V dôsledku ktorejkoľvek z uvedených porúch membrána a vstupný ventil nebudú schopné vyvážiť ich silu, t.j. kontrola nad prívodom plynu do reduktora bude stratená.

V prípade poškodenia pružiny sa vykonáva jej výmena za absolútne analogickú súčiastku. Ak sa jednoducho trochu natiahla, problém sa rieši inštaláciou tesnenia. Hrúbka tohto tesnenia sa volí na základe situácie, meraním potrebnej vzdialenosti na skrátenie podľa skutočnosti.

Ako vymeniť redukčný ventil?

Táto práca je vážnejšia ako predchádzajúce úkony. Dôležitá funkčná časť reduktora súvisí s nastavovacou skrutkou, ktorej poloha určuje tlak plynu. Túto časť stláča pružina, ktorú pri nadmernej sile možno ľahko poškodiť.

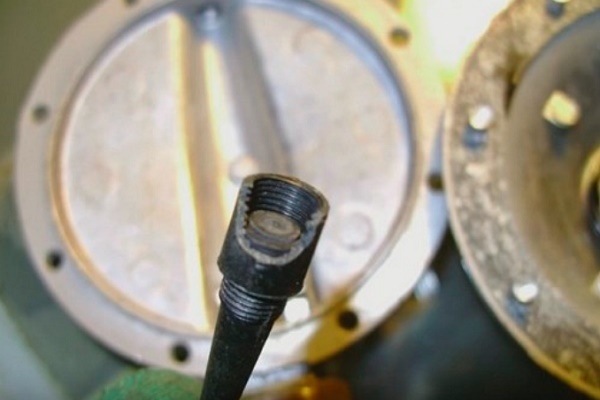

Okrem toho, ventil nemusí zvládať svoje povinnosti kvôli poškodeniu alebo deformácii čela trubky, ktorá sa do neho opiera. Môže byť narušený chod vahadla, ktorého pohybu bráni nejaká posunutá alebo poškodená súčiastka. Ďalšie poruchy v činnosti ventilu sa pozorujú z dôvodu opotrebovania tesnenia.

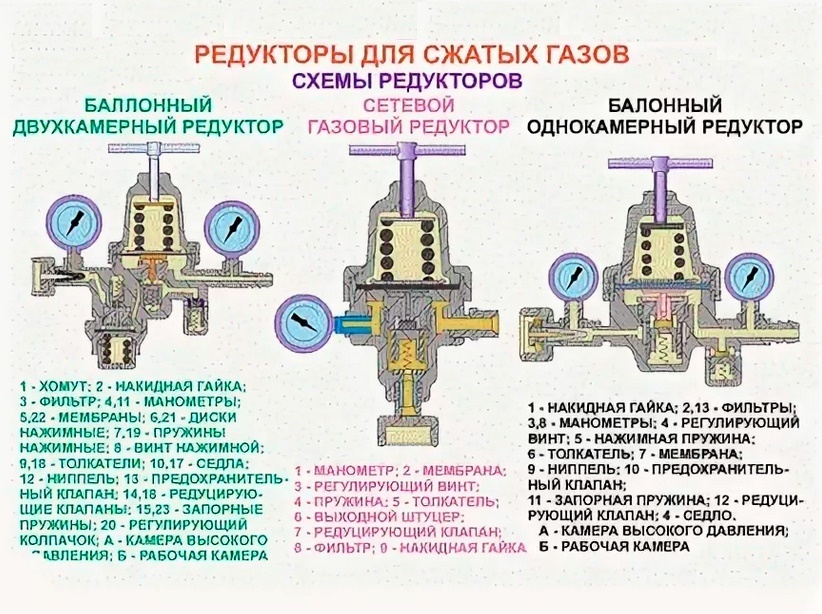

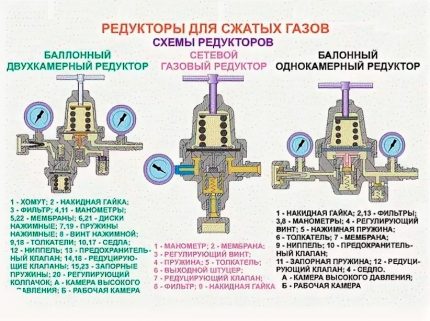

V zariadení regulátorov tlaku pre stlačené plyny, používaných v domácnosti najmä na vykonávanie zvárania plynom a rezania kovov, sú použité analogické konštrukčné prvky.

Samozrejme, na obnovenie funkčnosti ventilu bude potrebné rozobrať telo reduktora. Pohyblivosť vahadla sa zabezpečí nasadením posunutých súčiastok na svoje miesto. V prípade potreby sa vykoná brúsenie okraja, ktorý bráni voľnému pohybu.

Často sa stáva, že všetky poruchy v činnosti ventilu súvisia len s prederaveným tesnením. Kvôli nemu prvky zariadenia mierne menia svoju polohu, ale na funkčnosti takého citlivého zariadenia sa prejavia aj zlomky milimetrov. «Lieči sa» inštaláciou nového tesnenia.

Pri poškodení čela trubky ho treba jednoducho zbrúsiť. Ak je trubka alebo vahadlo vážne poškodené, je lepšie ich vymeniť. Výmena sa vykonáva pomocou opravných sád, vydávaných na údržbu a opravu plynovej armatúry.

Závery a užitočné video k téme

Názorne zariadenie a princíp činnosti reduktora pre skvapalnenú plynovú zmes predstaví nasledujúce video:

Video oboznámi s odporúčaniami na výber reduktora typu “žaba”:

Video-prezentácia propánového reduktora s manometrom:

Treba pamätať na to, že vyšetrenie technického stavu a oprava armatúry plynových spotrebičov by mali vykonávať pracovníci plynových služieb, ktorí sa zaoberajú dodávkami modrého paliva a údržbou zariadení. Avšak s najjednoduchšími operáciami si možno poradiť samostatne. Tak to býva, napríklad, ak je na chatu ťažké alebo nemožné zavolať plynára.
