Čo je to reduktor pre plynovú fľašu: konštrukcia a činnosť prístroja s regulátorom tlaku

Nie všetky sídla a chatové oblasti sú u nás pripojené na centralizované plynové zásobovanie. Žiaľ, stále existujú dediny a obce, kde sa aktívne používa plynový plyn vo fľašiach. Pre jeho bezpečné používanie je potrebný plynový reduktor – zariadenie, ktoré znižuje tlak horľavého plynu na hodnoty potrebné pre varné dosky a kotly.

Povieme vám všetko o orientačných bodoch výberu redukčného zariadenia. Nami poskytnuté informácie vám pomôžu kúpiť čo najvhodnejší reduktor na inštaláciu na plynovú fľašu. Podrobne sme opísali typy prístrojov a kritériá, podľa ktorých by ste mali dať prednosť určitému modelu.

Tým, ktorí chcú samostatne vykonať inštaláciu a pripojenie redukčného prístroja, pomôže podrobne opísaný postup krok za krokom. U nás nájdete pravidlá, ktorých dodržiavanie vás ochráni a predĺži životnosť plynových zariadení. Článok je ilustrovaný fotografiami a doplnený videonávodmi.

Všeobecné pravidlá výberu reduktora pre fľaše

Stabilná prevádzka plynového systému závisí od kvality a kompatibility všetkých jeho častí. Pri výbere reduktora je potrebné zohľadniť súlad jeho parametrov s potrebami zariadení pripojených cez neho.

Oblasť použitia zariadení

Za základné charakteristiky reduktora sa považujú nasledujúce ukazovatele:

• typ plynu, ktorý prechádza cez zariadenie;
• spôsob pripojenia k systému;
• rozsah výstupného tlaku;
• maximálna výkonnosť;
• rozsah prevádzkových teplôt.

Fľaše s reduktormi je možné inštalovať vnútri alebo vonku domu.

Na miestnosť, v ktorej je zariadenie inštalované, sa kladú zvýšené požiadavky na výmenu vzduchu s možnosťou rýchleho vetrania v prípade mimoriadnej situácie. Vonkajšia možnosť šetrí miesto vo vnútri budovy a je bezpečnejšia pri úniku horľavého plynu.

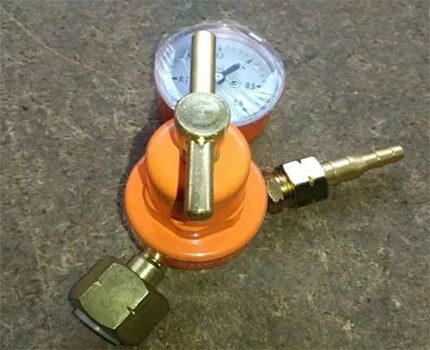

Redukčný prístroj je určený na zníženie tlaku plynu naplneného do fľaše na pracovné hodnoty potrebné pre normálne fungovanie plynového zariadenia

Podľa druhu prepúšťaného plynu sa reduktory rozdeľujú na nasledujúce typy, pričom každý z nich je na dodatočnú identifikáciu natretý určitou farbou:

• acetylénový – biely;
• vodíkový – tmavozelený;
• kyslíkový – modrý;
• propán-butánový – červený;
• metánový – červený.

Farebné označenie reduktorov vyrobených mimo Ruska sa môže líšiť.

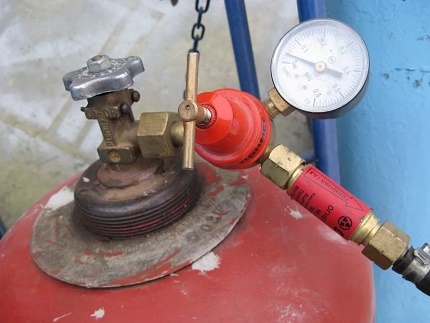

Reduktor určený pre fľašu s propán-butánovou zmesou sa farbí na červeno. Zariadenia určené pre iné plyny nemožno použiť pre skvapalnené uhľovodíky

Vlastnosti zakupovaného reduktora musia zodpovedať parametrom a druhu plynovej fľaše a spotrebiča, s ktorými bude nainštalovaný. Dôležitá je aj správna kalibrácia výkonu vychádzajúceho prúdu plynu.

Pri prekročení hodnoty tlaku mimo povolený rozsah automatika moderného plynového spotrebiča vykoná jeho vypnutie. Ak nie je vybavený takou ochranou, môže vzniknúť havarijná situácia.

Reduktory ako potenciálne nebezpečné zariadenia podliehajú povinnej certifikácii. Ak vzniknú pochybnosti o továrenskom pôvode zakupovaného zariadenia, je potrebné požiadať o predloženie certifikátu zhody.

Normy pripojenia k systému

Na pripojenie reduktora k plynovej fľaši alebo k prívodu sa zvyčajne používajú 3 normy závitových spojení:

• W 21,8 x 1/14 – valcový závit normy DIN 477/T1, v Rusku preň často používajú skratku SP 21,8;
• G – závit rúrový valcový, kde číslo za písmenom označuje menovitý priemer v palcoch;
• M – metrický závit, kde prvé číslo za písmenom označuje menovitý priemer a druhé – stúpanie závitu v milimetroch.

Symboly “LH” označujú, že sa používa ľavý závit.

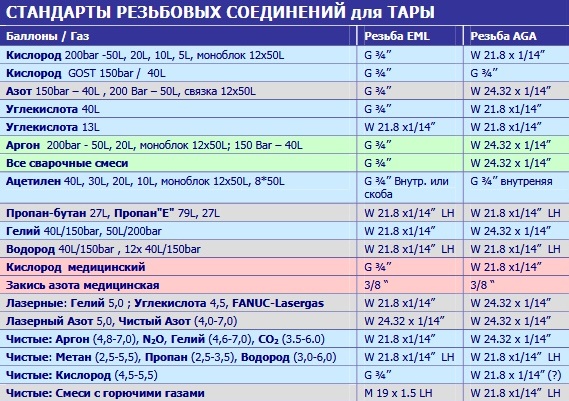

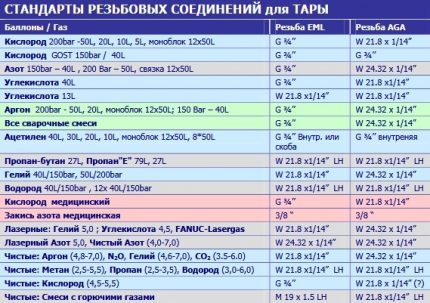

Pre rôzne typy plynových fliaš sa používajú rôzne normy závitových spojení. Túto skutočnosť je potrebné zohľadniť pri kúpe reduktora (+)

Niektoré jednoduché zariadenia sú vybavené len jedným variantom spojenia. Tak populárny reduktor Type 724B od talianskeho výrobcu “Gavana Group S.p.A” je vybavený vstupným ľavým závitom W 21,8 x 1/14 pre štandardnú kovovú fľašu. Na výstupe je pravý polpalcový vnútorný závit na pripojenie vlnovcového prívodu bez akýchkoľvek prechodiek.

Zložitejšie zariadenie Type 733 s funkciou regulácie tlaku od toho istého výrobcu má už 6 variantov vstupného závitu: pre kovovú a kompozitnú fľašu, pre multiventil plynojemu a ďalšie 3 spojenia. Tento model má tiež 3 varianty výstupného závitu.

Ak vstupný alebo výstupný závit na redukčnom ventile nezodpovedá ventilu fľaše alebo prívodu, používajú sa špeciálne adaptéry. Je však potrebné minimalizovať počet takýchto spojení, pretože zvyšujú riziko úniku. Pri štandardnom plynovom zariadení nie je ťažké nájsť redukčný ventil s vhodným formátom pripojenia.

Postup montáže a spustenia

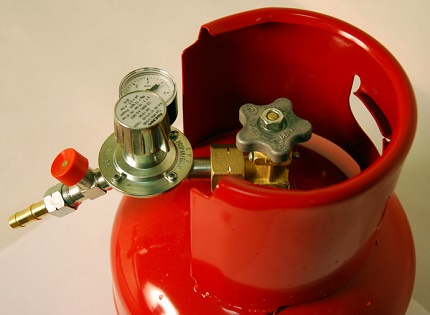

V prvom rade sa vykoná montáž hadíc systému prívodu plynu bez jeho pripojenia k fľaši. Potom sa na ventil fľaše nainštaluje matica redukčného ventilu a až potom sa k nemu pripoja hadice.

Počas tejto operácie musia byť kohútiky plynového spotrebiča, plynového ohrievača, podlahového plynového kotla, sporáka v polohe “zatvorené”. Pred pripojením redukčného ventilu na uvoľnenie pružiny je potrebné vyskrutkovať nastavovaciu skrutku až na doraz.

Typ nastavovacej skrutky v tvare ventilu je pohodlnejší ako pomôcka, ktorú treba dotiahnuť skrutkovačom. Je však potrebné obmedziť prístup detí k takémuto zariadeniu.

Ak sa používa obyčajná flexibilná hadica, pre jednoduchosť vykonania postupu je možné navlhčiť hrdlo redukčného ventilu vodou. Takéto spojenie je potrebné upevniť skrutkovou svorkou. Vlnovcové hadice sa pripájajú pomocou závitového adaptéra, ktorý sa zaskrutkuje namiesto hrdla.

Po montáži systému je potrebné vykonať kontrolu úniku plynu pri nefungujúcich spotrebičoch. Na to je potrebné zatvoriť ventil prietoku plynu (ak existuje) a vyskrutkovať nastavovaciu skrutku, aby sa čo najviac uvoľnila pružina.

Ak po nastavení tlakového rozdielu ručička manometra ukazuje postupné zvyšovanie tlaku, redukčný ventil nemožno používať.

Po zostavení celého systému je potrebné zabezpečiť prívod plynu z fľaše k redukčnému ventilu a otáčaním nastavovacej skrutky nastaviť potrebný tlak na výstupe. Potom je potrebné natrieť mydlovým roztokom miesta spojov od fľaše po spotrebič, aby sa skontrolovali na únik plynu.

Ak spotrebičom je plynový sporák, je potrebné postupne zapáliť horáky. Ak na každom z horákov plameň nie je modrej farby, treba znížiť tlak na redukčnom ventile.

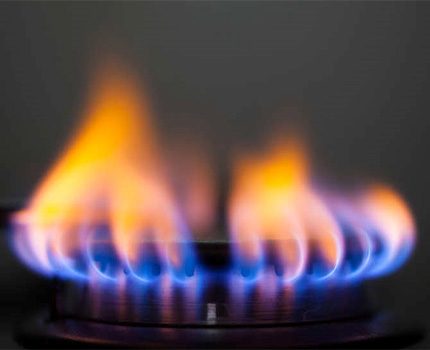

Oranžový alebo žltý plameň horáka znamená nedokonalé spaľovanie paliva. To vedie k významným emisiám oxidu uhoľnatého, čo môže byť nebezpečné pri dlhodobom používaní sporáka.

Pri kontrole funkčnosti horákov na minimálnom plameni môže nastať problém s ich zhasínaním. Na jeho vyriešenie je potrebné buď mierne zvýšiť výstupný tlak pomocou regulátora na redukčnom ventile pre plynovú fľašu, alebo zmeniť polohu skrutky prietoku na samotnom sporáku.

Ak vyššie opísané problémy nie sú charakteristické pre všetky horáky, na problémových uzloch sporáka je potrebné vyčistiť alebo vymeniť dýzy. Ak pri spustení systému došlo k úniku plynu, je potrebné úplne uzavrieť uzatvárací ventil. Potom treba vetrať miestnosť a pristúpiť k odstráneniu poruchy.

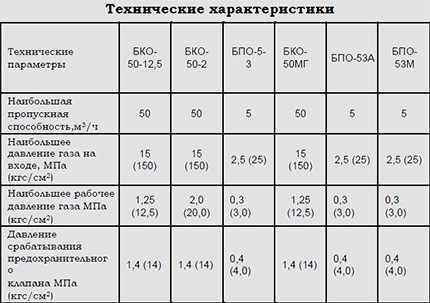

Potrebný tlak a objem

Prietoková kapacita reduktora by mala zabezpečiť prevádzku všetkých zariadení pripojených do systému na maximálnom režime spotreby plynu. Istý problém pri určovaní potrebných parametrov spočíva v používaní rôznych jednotiek merania.

Existujú dve jednotky merania tlaku pre plynové zariadenia: pascaly (Pa) a bary (br). Pre reduktor sa tlak na vstupe určuje v megapascaloch (1 MPa = 10⁶ Pa) alebo baroch, a na výstupe – v pascaloch alebo milibaroch (1 mbar = 10^-3 bar). Prevod hodnôt tlaku medzi týmito jednotkami merania sa vykonáva podľa vzorca:

1 bar = 10⁵ Pa

Objem plynu prepúšťaného cez reduktor a spotrebúvaného zariadeniami môže byť tiež vyjadrený dvomi veličinami: kilogramami a kubickými metrami.

Parametre vstupného a výstupného tlaku väčšiny ruských zariadení sú uvedené v pascaloch. Na zahraničných zariadeniach sa tlak spravidla uvádza v baroch.

Ukazovatele je možné porovnať pomocou údajov o hustote hlavných fliašových plynov (kg/m³) pri teplote 19⁰C a štandardnom atmosférickom tlaku:

• dusík: 1,17;
• argón: 1,67;
• acetylén: 1,10;
• bután: 2,41;
• vodík: 0,08;
• hélium: 0,17;
• kyslík: 1,34;
• propán: 1,88;
• oxid uhličitý: 1,85.

Pri prepočte ukazovateľov pre domáce sporáky môže nastať problém súvisiaci s pomerom propánu a butánu v plynových fľašiach. Ich percentuálny pomer pre rôzne klimatické oblasti upravuje GOST 20448-90.

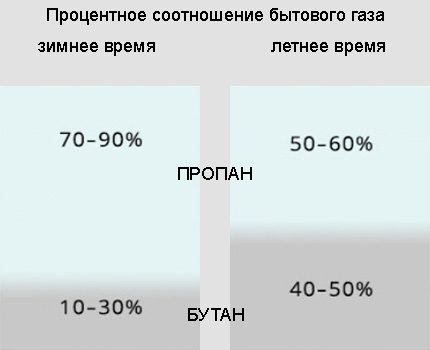

Hustota zmesi plynu závisí od jej percentuálneho zloženia. Napríklad pri deklarovanom pomere 60% propánu a 40% butánu možno hustotu plynu vypočítať nasledovne:

q = 1,88 * 0,6 + 2,41 * 0,4 = 2,09 kg/m³.

Takže ak maximálny prietok plynu štvorhorákovej varnej dosky je 0,84 m³/h, potom rovnaký objem musí zabezpečiť aj reduktor. V prepočte na kilogramy bude táto hodnota 2,09 * 0,84 = 1,76 kg/h.

GOST 20448-90 povoľuje v propán-butánovej zmesi pomerne veľký rozsah percentuálnych hodnôt oboch plynov. To vytvára určitú neistotu pri výpočte jej hustoty.

K vypočítanej hodnote maximálnej prietokovej kapacity reduktora je potrebné pridať 25%.

Súvisí to s nasledujúcimi dôvodmi:

• parametre zmesi plynu sa môžu líšiť v závislosti od regiónu, ročného obdobia a dodávateľa;
• hustota plynu, ktorá sa používa pri výpočtoch, závisí od jeho teploty;
• možná je strata pružnosti pružiny, ktorá reguluje objem komory nízkeho tlaku v reduktore, v dôsledku čoho dôjde k zníženiu jeho maximálnej priepustnosti.

Niekedy sa v súprave s moderným zariadením ponúka overený podľa parametrov reduktor s regulátorom tlaku pre prípad použitia plynovej fľaše s propánom. Takýto variant je optimálny z hľadiska požiarnej bezpečnosti a funkčnosti systému.

Zvláštnosti konštrukcie a údržba

Bezproblémová prevádzka systému nie je možná bez pravidelnej údržby a odstraňovania drobných porúch reduktora. Na to je potrebné poznať konštrukciu zariadenia a príznaky typických porúch.

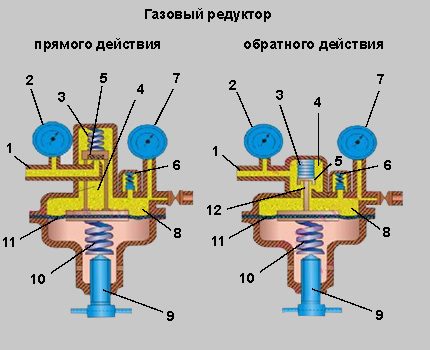

Schéma zariadení s priamym a spätným účinkom

Podľa typu konštrukcie sa reduktory delia na zariadenia priameho a spätného účinku. V prvom prípade je na otvorenie ventilu nasmerovaný nadmerný tlak prichádzajúceho plynu, v druhom – nedostatočný tlak v pracovnej komore zariadenia.

Konštrukcia jednokomorových reduktorov priameho a spätného účinku je jednoduchá. Neexistencia komplikovaných uzlov je príčinou dlhej životnosti bez porúch, ak je výrobok kvalitne vyrobený

Základné prvky oboch typov konštrukcií reduktora sú rovnaké:

1. štuplec, cez ktorý sa uskutočňuje prívod plynu;
2. manometer vysokého tlaku, ktorý ukazuje hodnotu tlaku plynu privádzaného do zariadenia;
3. spätná pružina, ktorá pracuje na zatváranie ventilu;
4. komora vysokého tlaku;
5. ventil, ktorého poloha reguluje objem prepúšťaného plynu;
6. poistný ventil, ktorý sa aktivuje pri dosiahnutí neprípustného tlaku v pracovnej komore;
7. manometer nízkeho tlaku, ktorý určuje hodnotu pracovného tlaku plynu;
8. pracovná komora (nízkeho tlaku);
9. regulačná skrutka, ktorá určuje polohu membrány;
10. hlavná pružina;
11. membrána pracovnej komory;
12. čap medzi hlavnou pružinou a prepúšťacím ventilom.

Reduktory spätného účinku si získali väčšie rozšírenie, pretože sú spoľahlivejšie.

Existujú modely vybavené pneumatickým snímačom tlaku, kde namiesto hlavnej pružiny pôsobí na membránu plyn, čím zabezpečuje rovnováhu systému.

Spravidla má regulačná skrutka tuhý chod. Súvisí to so zabránením samovoľnej zmene polohy pôsobením síl smerujúcich na membránu. Pri jej otáčaní v smere hodinových ručičiek dochádza k zmenšeniu objemu pracovnej komory a k zvýšeniu tlaku vystupujúceho plynu.

V bežných reduktoroch závisí nerovnomernosť výstupného tlaku od hodnoty vstupného a spravidla dosahuje 15-20 %. Dvojstupňové (alebo dvojkomorové) modely sa používajú v prípade potreby udržiavania presného tlaku vystupujúcich plynov.

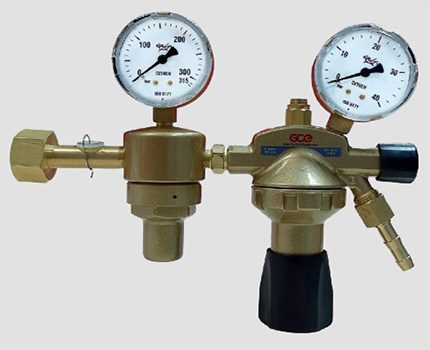

Tento kyslíkový reduktor dobre ilustruje konštrukciu dvojstupňového typu: v podstate ide o dve samostatné zariadenia spojené dohromady.

Takéto reduktory majú zložitejšie usporiadanie a o niečo väčšie rozmery. Sú drahšie ako ich jednostupňové alternatívy. Preto v prípade, že to nie je potrebné, ich používanie nie je vhodné.

Pravidelná kontrola a servisné práce

Pre dlhodobú a správnu činnosť reduktora je potrebné pravidelne vykonávať jednoduché postupy. Raz týždenne treba zaznamenávať údaje manometra. Pri poklese pružnosti pružín môže dôjsť k pomalému, ale trvalému poklesu alebo zvýšeniu tlaku.

Raz za štvrťrok je potrebné vykonať nasledujúce úkony:

• Kontrolovať tesnosť spojenia tesnení, poistného ventilu a manometrov s telesom zariadenia. Tento postup je možné vykonať nanesením mydlového roztoku na miesta možného úniku plynu.
• Vykonávať preplachovanie poistného ventilu, aby sa zabránilo jeho prilepeniu. Na to je potrebné pripojiť reduktor k zdroju stlačeného vzduchu a pri uzavretom výstupnom otvore zvyšovať tlak až do aktivácie ochranného mechanizmu.

Nesmie sa vykonávať opravárske a údržbové práce súvisiace s fyzickým pôsobením na teleso prístroja (vrátane dotiahnutia závitových spojov), keď je reduktor pod tlakom.

Je to nebezpečné z dôvodu úniku a vznietenia horľavých plynov. Okrem toho môže dôjsť k náhlej strate tesnosti zariadenia s možným spôsobením fyzických zranení osobám nachádzajúcim sa v miestnosti.

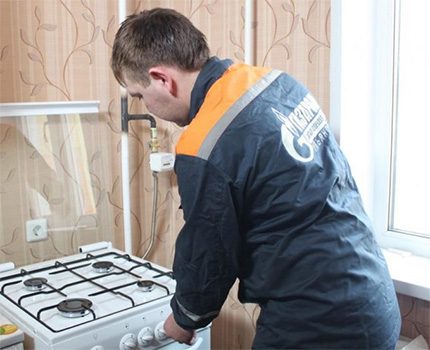

Odborníci plynárenskej služby sú povinní vykonávať každoročnú technickú kontrolu zariadení, zisťovať nezrovnalosti s požiadavkami na bezpečnosť a vydávať príkazy s algoritmom na ich odstránenie.

Typické poruchy a ich oprava

Únik plynu a odchýlku hodnoty tlaku mimo normatívneho rozsahu je možné odstrániť svojpomocne. Prvý problém môže byť spôsobený nasledujúcimi príčinami:

• strata tesnosti telesa;
• poškodenie membrány.

Prietok plynu cez netesné spojenie častí telesa možno odstrániť výmenou vložky alebo použitím silikónového tesniaceho tmelu. Poškodenú membránu je potrebné nahradiť podobným dielom z opravnej súpravy.

Príčiny odchýlky hodnoty tlaku môžu byť:

• Problém s pružinou. Je potrebné rozobrať reduktor a určiť príčinu poruchy. V prípade posunutia pružiny ju treba upraviť, v prípade zlomenia – vymeniť. Ak došlo k strate pružnosti, stačí pod ňu vložiť tvrdú podložku.
• Únik stlačeného plynu v zariadeniach s pneumatickým princípom tlaku na membránu. Odstrániť problém svojpomocne je veľmi náročné. Potrebná je výmena reduktora.
• Problém s membránou. Ak došlo k pretrhnutiu, je potrebné vymeniť uzol zariadenia, a v prípade straty tesnosti v miestach spojenia s podložkami – odstrániť túto poruchu metódou dotiahnutia okrajov.
• Problém s prepúšťacím ventilom. Ak došlo k opotrebovaniu gumového tesnenia, je potrebné ho vymeniť. V prípade narušenia pohybu vahadla je potrebné vymeniť kĺby.

Vzhľadom na nízku cenu reduktorov je vhodné vykonať ich opravu len v prípade nemožnosti rýchlej výmeny. Ak v dôsledku manipulácie so zariadením došlo k jeho demontáži, z bezpečnostných dôvodov je potrebné skontrolovať jeho tesnosť pri prvom spustení.

Závery a užitočné video k téme

Video #1. Konštrukcia jednoduchého reduktora pre päťlitrové fľaše:

Video #2. Príklad opravy bežných reduktorov série BKO:

Výber reduktora pre systém na báze skvapalneného plynu je potrebné vykonať s ohľadom na požadované parametre tlaku a priepustného objemu. Jednoduchá údržba a včasné odstraňovanie drobných porúch umožní zariadeniu dlho a kvalitne plniť svoje funkcie.

Napíšte, prosím, komentáre do bloku nižšie. Povedzte nám o výbere reduktora, ktorý ste namontovali na plynovú fľašu, napíšte o pravidlách prevádzky prístroja. Pýtajte sa, delte sa s názormi a fotografiami k téme článku.
