Kam odviesť odtok vody z klimatizácie: normy a možnosti zariadenia drenáže pre split-systém

Večná bolesť hlavy montážnikov a projektantov: kam odviesť odtok vody z klimatizácie. Nikomu nevyhovuje inštalácia kanála s odtokom cez celú stenu, susedia zdola sa sťažujú na nepretržité kvapkanie vody z odtokovej hadice. Súhlaste, že táto otázka si zaslúži hľadanie dôstojnejšieho riešenia.

Všetko o otázkach vzniku, zberu a odvádzania kondenzátu, ktorý sprevádza prevádzku domáceho split-systému, sa dozviete z nami predloženého článku. Povieme vám, ako ho najlepšie zlikvidovať s minimálnym nepríjemnosťou pre seba a okolie. Pozrieme sa na odporúčania pre inštaláciu odtokovej hadice a spôsoby jej vyvedenia.

Príčiny vzniku kondenzátu a spôsoby odvádzania

Teplý vzduch z miestnosti vstupuje do chladiaceho radiátora výmenníka tepla. Tam sa ochladzuje a “odovzdáva” všetku vlhkosť, ktorá je v ňom obsiahnutá. Princíp vzniku kondenzátu možno demonštrovať na jednoduchom príklade. Ak vyberiete z chladničky akýkoľvek predmet, okamžite sa pokryje kvapôčkami vody. To je kondenzát.

Množstvo kondenzátu závisí od vlhkosti. Čím vlhkejší vzduch, tým viac kondenzátu vznikne. Upozorňujeme, že baktérie v suchom vzduchu sa množia oveľa rýchlejšie, čo môže spôsobiť respiračné ochorenie. Pri zapnutej klimatizácii by ste mali miestnosť častejšie vetrať.

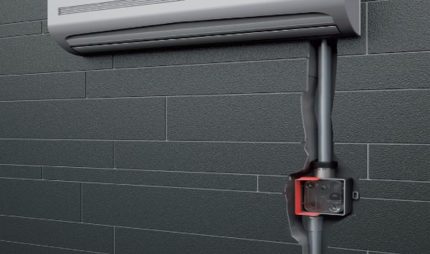

Krabicová konštrukcia s guľôčkovým uzatváracím zariadením môže byť inštalovaná skrytým aj otvoreným spôsobom. Je vybavená vymeniteľnou kazetou pre možnosť výmeny znečistenej. Pri otvorenom umiestnení sifónu je cez priehľadné plastové teleso pohodlné sledovať stav mechanizmu.

Prečo je potrebné odvádzanie kondenzátu z klimatizácie:

1. Keďže kondenzát je prevažne voda a klimatizácia je zložité elektromechanické zariadenie, ich susedstvo môže viesť k situácii so skratom a predčasnému poškodeniu zariadenia.
2. Iba za jeden deň môže jedna klimatizácia vyprodukovať 20 litrov kondenzovanej kvapaliny. A z kancelárskeho centra sa ľahko nazbiera celá tona. To je vážne riziko zaplavenia suterénnych priestorov.
3. V stojatej vode sa rýchlo vyvíja pleseň, baktérie a iné choroboplodné mikroorganizmy.

Poskytnutých argumentov je úplne dosť na to, aby ste pochopili, aké dôležité je správne zorganizovať drenážny systém na odvádzanie vody z klimatizácie.

Hodnotenie vplyvu na zdravie

Nebezpečenstvo kondenzátu nespočíva len v možnom zatopení alebo poruche samotnej klimatizácie. Hlavnou hrozbou je poškodenie zdravia. Existuje niekoľko faktorov, ktoré prispievajú k priaznivému množeniu baktérií: teplo, špina a voda. Čo nie sú ideálne podmienky na rozvoj rôznych ochorení?

Huby čiernej plesne môžu byť príčinou mnohých vážnych chorôb, vrátane rakoviny. Baktérie sa často stávajú príčinou zápalu pľúc. Úmrtnosť na “legionársku chorobu” je veľmi vysoká.

Pri upchatí drenážnej hadice ju treba odpojiť a prefúknuť. Ak bola systém správne namontovaný, bez zalomení, z opačného konca by mala vyletieť nahromadená špina.

Odporný zápach – to najmenej zo všetkých ziel. Výskyt nepríjemného pachu jasne signalizuje majiteľovi klimatického systému, že je potrebné vykonať dôkladné čistenie drenáže.

Možnosti odvádzania kondenzátu

Existuje niekoľko možností vyvedenia drenáže klimatizácií, ktoré vylučujú tečenie split systému do ním upravovanej miestnosti.

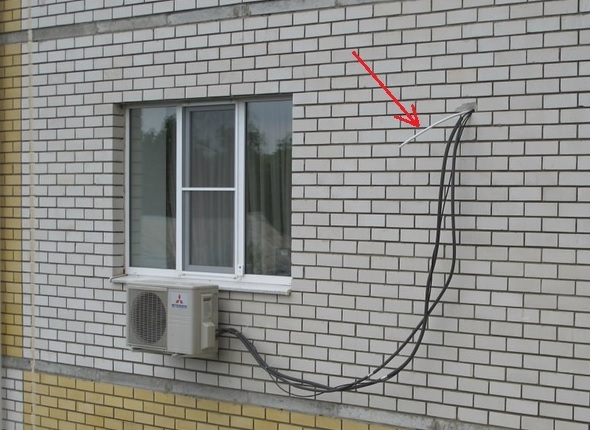

Spôsob č. 1: Odtok von

V okne alebo stene vyvŕtajú otvor, cez ktorý sa pretiahne hadica. Na jednej strane sa rúrka spojí s hrdlom na vaničke, umiestnenej pod výparníkom, a na druhej strane voľne visí von.

Odvod na vonkajšiu stranu má svoje nevýhody:

• Hadica visiaca zo steny môže zhoršiť exteriérovú reprezentatívnosť budovy, čo je obzvlášť aktuálne pre rodinné domy.
• Z hadice bude neustále kvapkať voda, ktorej dopadanie na odkvap susedov zdola môže viesť k škandálu.

Avšak vďaka jednoduchosti prác je tento spôsob najrozšírenejší.

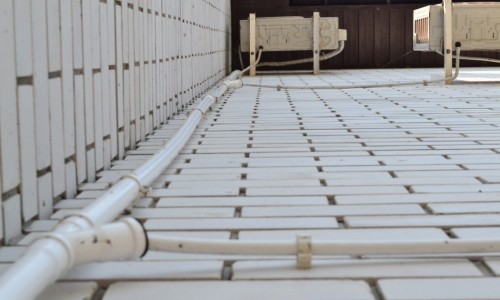

Spôsob č. 2: Likvidácia do kanalizácie

Spojenie drenážnej rúrky s kanalizáciou bude skvelou možnosťou pre mnohé miestnosti. Tradičným problémom je absencia kanalizačného úseku v miestnosti s klimatizáciou.

Riešenie probému:

1. V miestnosti s klimatizáciou sa vykonáva montáž drenážnych rúr so sklonom.
2. Inštalácia drenážnych rúrok s minimálnym sklonom k najbližšiemu úseku s kanalizáciou.

Montér, ktorý kladie trasu klimatizácie, musí mať určite skúsenosti s vykonávaním takýchto prác.

Odvod kondenzátu do kanalizácie má jedno podstatné obmedzenie. Samospádom sa kondenzát bude odvádzať pri sklone drenážnej rúry minimálne 3 stupne.

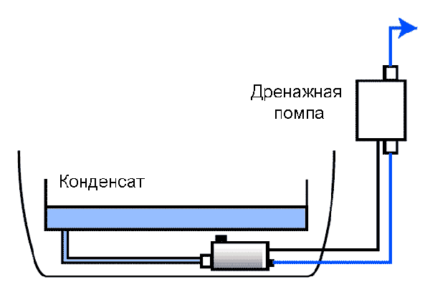

V prípade, že po celej dĺžke potrubia nie je možné zabezpečiť požadovaný sklon, používa sa špeciálne drenážne čerpadlo. Pomocou neho možno kondenzát zdvihnúť na potrebnú výšku pre ďalší odtok “samospádom”.

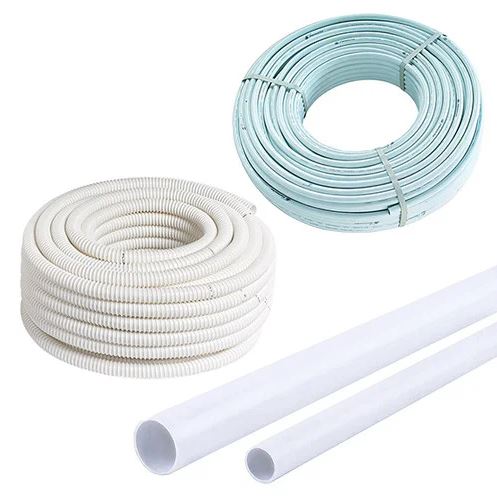

Odtokové hadice na odvod kondenzátu

Kondenzát z odvodňovacích hadičiek je odvádzaný z klimatizácie. Rúry používané na organizáciu odvodu kondenzátu z klimatizácie môžu byť vyrobené z polyvinylchloridu alebo polyetylénu. Výrobky z týchto materiálov majú vysokú pevnosť a nie sú náchylné na pôsobenie vody.

Výrobcovia klimatizácií vybavujú svoj tovar hadičkami dvoch typov – vlnitými a hladkými. Tie posledné sa vyskytujú len v lacných modeloch klimatizácií a nemôžu byť nainštalované bez špeciálnych tvaroviek.

Používať hladké rúry na organizáciu odvodňovacieho potrubia je možné, ale iba ak je klimatizácia umiestnená blízko kanalizácie. Ak je miesto pripojenia ku kanalizácii ďaleko, montáž bude značne sťažená kvôli použitiu tvaroviek.

Pri použití príliš krátkej odvodňovacej hadičky budete počuť pískanie vetra, čo je obzvlášť aktuálne pre obyvateľov výškových budov. V zime bude z vnútornej jednotky citeľne fúkať chlad.

Vďaka vysokej pružnosti vlnitých hadičiek pri montáži odvodňovacieho potrubia nebudú potrebné tvarovky. Odvodňovacie potrubie z polymérovej vlnovky pre odvod kondenzátu z vonkajšej a vnútornej jednotky je možné ohýbať pod akýmkoľvek uhlom. Proces zhotovenia takéhoto potrubia vám nezaberie veľa síl a času.

Spätný ventil pre klimatizačný systém

Pri pripojení ku kanalizačnému systému sa odvádzanie vody z klimatizácie uskutočňuje cez odvodňovaciu hadicu. Inštalácia spätného ventilu pre klimatizáciu bude brániť prenikaniu cudzích pachov do bytu. Bude prepúšťať kvapalinu a zabráni prenikaniu pachov v opačnom smere.

Bežný sifón vybavený hydraulickým uzáverom sa vyznačuje konfiguráciou v tvare U. V kolene zostáva voda, ktorá bráni úniku kanalizačných plynov. Takže pri prevádzke sanitárnych zariadení dochádza k neustálej výmene vody v hydraulickom uzávere, vďaka čomu sa jeho hladina nemení.

Keďže pri prevádzke klimatizácie prichádza skondenzovaná voda nepravidelne, hydraulický uzáver môže vyschnúť a plyny budú voľne prenikať do miestnosti.

Riešením situácie bude inštalácia spätného ventilu pre odvod kondenzátu split systému. Odtoky z kanalizácie a vzduch budú zablokované, pričom nebudú vytvárať prekážky pre kondenzát. Uzamykacím mechanizmom je pružinová membrána alebo gulička z ABS.

Keď do zariadenia vstúpi voda, gulička sa zdvihne, čím otvorí prístup do kanalizácie. Po odchode kvapaliny sa vlastnou hmotnosťou spustí a uzavrie otvor.

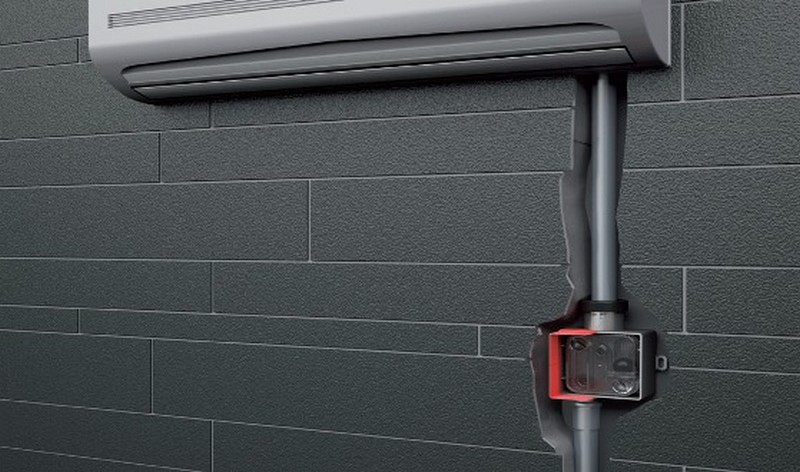

Ako vybrať sifón?

Sifóny určené na odvod kondenzátu majú konštrukčné rozdiely.

Pri výbere treba zohľadniť nasledujúce kritériá:

1. Posúďte voľný priestor na inštaláciu zariadenia. Rozmery vybraného modelu sa jednoducho nemusia zmestiť na dostupnom mieste.
2. Priemer výstupného hrdla. Rozmery vstupu sifónu a odvodňovacej hadice musia byť rovnaké.
3. Tesnosť spojenia je zabezpečená vďaka gumovým tesneniam. Pri montáži sifónu na priamom slnečnom svetle rýchlo stratia svoju funkčnosť. V niektorých prípadoch bude potrebné vykonať skrytú montáž.

Množstvo kondenzátu musí zodpovedať priepustnosti uzla. Všetky potrebné informácie sú uvedené v charakteristikách zariadení. Ak klimatizácia produkuje veľké množstvo kondenzátu, bude potrebný sifón s vysokou priepustnosťou.

Odtok kondenzátu sa v niektorých prípadoch inštaluje nad úroveň vane samotnej klimatizácie, napríklad ak je klimatizácia umiestnená v suteréne alebo v pivničnej miestnosti. Inštalácia drenážneho čerpadla pomôže zdvihnúť vodu do požadovanej výšky.

Pri výbere zabudovaného sifónu sa zohľadňuje hĺbka výklenku pre jeho montáž.

Montáž odtokového systému

Na začiatok bude potrebné zostaviť schému umiestnenia každého prvku odtokového systému.

Do jej zloženia patria:

• svorky a upevňovacie prvky;
• drenážna trubica;
• tesnenia a adaptéry;
• sifón (ak nie je možné ohnúť drenážnu trubicu);
• kanalizačná rúra.

Vopred je potrebné zabezpečiť mierny sklon kanalizačnej rúry, ktorá je privedená k samotnej kanalizácii. Inštalácia sifónu umožní vytvoriť vodný uzáver, ktorý zabráni prístupu plynov z kanalizácie.

Keďže klimatizácia funguje iba v horúčave, možným riešením je inštalácia spätného ventilu medzi zariadením a kanalizáciou. Bude účinný v každom ročnom období. Aj keď voda vo vodnom uzávere vyschne, cudzím pachom sa nedostane.

Vyskytujú sa prípady, keď nie je možné zorganizovať samospádový systém. Riešením je použitie špeciálnych nádob, v ktorých sa hromadí kondenzát. Počas hromadenia sa nádoba samovoľne uvoľňuje alebo sa vyprázdňuje pomocou čerpadla.

Pre prácu drenáže s čerpadlom bude potrebné pripojenie k elektrickej sieti. V tomto prípade sa možno zaobísť bez inštalácie spätného ventilu. Trubica z klimatizácie vstupuje do nádoby bez priameho spojenia s kanalizáciou.

Ak klimatizácia po demontáži a montáži začala hlučne pracovať, je potrebné skontrolovať upevnenie vonkajšej jednotky. Kvôli uvoľnenému upevneniu môže jednotka časom spadnúť.

Pri montáži drenáže klimatizácie s vyústením do kanalizácie je potrebné zorganizovať horizontálny úsek systému a spojiť ho s rúrou idúcou od zbernej vaničky. Pri príliš veľkých vzdialenostiach bude potrebné vytvoriť v stenách otvory na vedenie potrubia.

Veľké množstvo zákrutov môže spôsobiť tvorbu upchatia. Krátke potrubie sa ľahšie udržiava a čistí.

Údržba odtokového okruhu

Po montáži systému odvodu kondenzátu je potrebné starať sa o jeho funkčný stav. Existuje mnoho porúch, ktoré vznikajú pri prevádzke a vyžadujú okamžitý zásah.

Problém. Najčastejšie sa upcháva otvor, ktorým sa vlhkosť odvádza do drenážnej trubice. Príčinou je prach a nečistoty hromadiace sa v otvore. Nečistoty sa usádzajú a upchávajú trubicu. Vaňa sa naplní kvapalinou a tá začne tiecť po stenách na podlahu.

Riešenie. Aby ste predišli nepríjemným následkom, pravidelne čistite a preplachujte trubicu. Na preplachovanie sú vhodné čistiace prostriedky, ktoré obsahujú chlór, pretože sa s touto úlohou vysporiada maximálne efektívne.

Problém. Pri poruche regulátora tlaku sa na výparníku môžu objaviť nánosy ľadu. Príčinou je pokles teploty vonku a následne aj teploty freónu.

Riešenie. Aby ste predišli poruche, mali by ste pravidelne vykonávať technickú kontrolu ciest odvodu kondenzátu z klimatizačného zariadenia.

Problém. Ak je klimatizácia v zime zapnutá na vykurovanie, trubica na odvod vlhkosti rýchlo zamrzne, čo spôsobí poruchu.

Riešenie. Pri zápornej teplote vonku by ste mali split systém vypnúť. Môžete si kúpiť nízkoteplotnú súpravu určenú na ohrev kompresora a drenážnej trubice. V takom prípade bude klimatizácia schopná pracovať aj pri teplote -25 stupňov.

Problém. Nadbytok alebo nedostatok chladiva môže spôsobiť namŕzanie trubíc a výparníka. Ľad sa bude topiť a stekať na podlahu.

Riešenie. Nezabudnite sledovať hladinu chladiva. Včas sa obráťte na servisné stredisko kvôli doplneniu.

Problém. Pri poruche čerpadla drenážny systém zlyháva.

Riešenie. Zariadenie je lepšie kupovať u oficiálnych dodávateľov a zodpovedne pristupovať k montáži.

Problém. Nesprávny uhol sklonu drenážnej trubice spôsobí stagnáciu vody. Následne bude kvapkať na podlahu.

Riešenie. Dodržiavajte odporúčania týkajúce sa vytvorenia sklonu už vo fáze montáže.

Kontrola odtoku pri absencii kondenzátu

Ak z drenážnej trubice neodteká kondenzát a nemáte chuť čakať, kým voda začne tiecť z vnútornej jednotky, môžete vykonať diagnostiku drenážneho systému svojpomocne.

Práce na hľadaní problému sa vykonávajú v nasledujúcom poradí:

1. Klimatizácia sa odpojí od elektrického napájania, zástrčka sa vytiahne zo zásuvky.

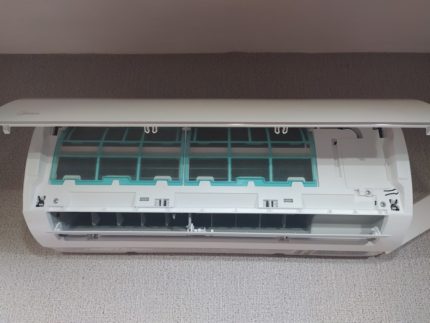

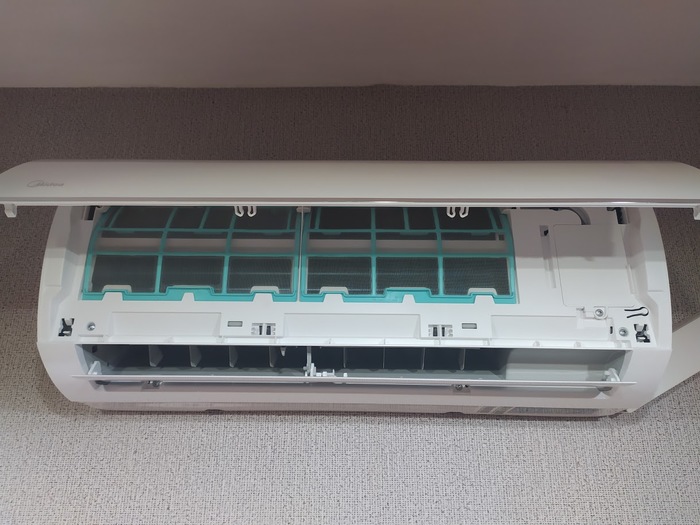

2. Z klimatizácie sa odstráni horný panel. Drží sa na západkách. Odstraňuje sa ľahkým pohybom nahor.
3. Otvorí sa kryt na vnútornej jednotke. Je upevnený buď na západkách, alebo na skrutkách.
4. Po odstránení krytu sa objaví prístup k vaničke pod radiátorom — práve tu sa zhromažďuje kondenzát.
5. Do nádoby na zachytávanie kondenzátu nalejte pohár vody a sledujte, či vychádza na druhej strane drenážneho kanála. Ak sa voda neobjaví, znamená to, že drenážna trasa je upchatá.

Možno je drenážna hadica stlačená alebo zaujala nesprávnu polohu. V dôsledku toho kvapalina nemôže stúpať pre voľný odtok.

Ak v dome žijú malé deti, alergici alebo starší ľudia, je potrebné každý rok ošetriť vnútornú jednotku klimatizácie a odtok dezinfekčným prostriedkom. Takto je možné znížiť pravdepodobnosť výskytu prechladnutí a alergických ochorení.

Takto jednoducho možno skontrolovať samospádový odtok. Pri inštalovanom čerpadle na odčerpávanie vody z vaničky táto metóda kontroly odtokovej trasy nebude vhodná.

Normy pre odvádzanie vody

Existujú normy odvodu vody z klimatizácie podľa SanPiN, ktoré zakazujú odvod kondenzátu von. Odporúča sa odvádzať kondenzát práve do kanalizačného systému. Takto je možné vyhnúť sa nežiaducim následkom usadzovania vlhkosti na výparníku klimatizácie.

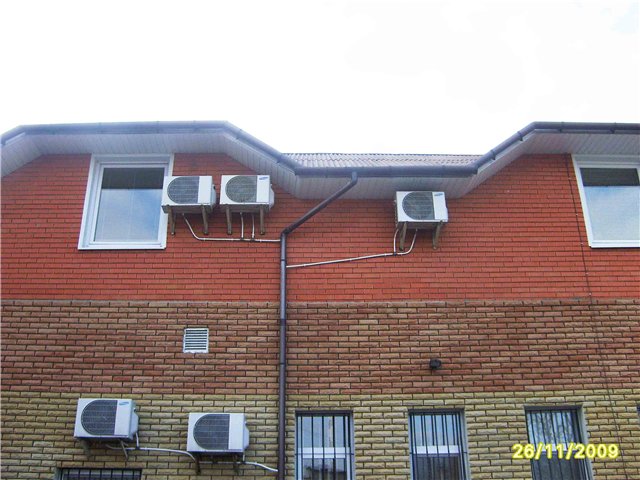

Dôrazne sa neodporúča odvádzať vlhkosť do dažďovej kanalizácie. Dôvod spočíva v nestabilnej prevádzke dažďovej kanalizácie. Pri silnom daždi sa v nej vytvára vysoký tlak. Voda môže ľahko vystúpiť odtokovými hadičkami a vyradiť klimatizáciu z prevádzky, pričom zaplaví obytný priestor.

Od správnosti vykonania montáže systému odvodu kondenzátu závisí frekvencia údržby odtoku klimatizácie. Používajte drahšie hadičky, ktoré pri ohybe nemenia svoj vnútorný tvar. Takýmto spôsobom môžete vybudovať spoľahlivý systém s nerušeným pohybom kondenzátu k výstupu.

Závery a užitočné video k téme

S osobitosťami zariadenia systému odvodu skondenzovanej vody pri prevádzke klimatizácie vás oboznámi nasledujúce video:

Počas montáže klimatického zariadenia je nevyhnutné zohľadniť osobitosti zariadenia odtoku klimatizácie. Ak boli správne položené rúry split-systému a nainštalovaný vodný uzáver, prevádzka jednotky nikomu nespôsobí nepríjemnosti. Kam likvidovať kondenzát, je lepšie rozhodnúť vo fáze projektovania trasy a umiestnenia jednotiek.
