Ako urobiť komín pre krb: pravidlá konštrukcie dymového kanála a porovnanie konštrukcií

Správne fungovanie krbu závisí nielen od inštalácie ohniska, ale aj od kvalitného projektovania a montáže komína. Dôležité je všetko: od výpočtov prierezu rúry až po nuance tepelnej izolácie. Iba kvalitný komín bude maximálne zodpovedať svojmu účelu.

Chcete postaviť dymový kanál, ale neviete, ktorú rúru vybrať a ako ju potom nainštalovať? Pomôžeme vám zorientovať sa v tejto úlohe – v článku sme podrobne rozobrali, ako urobiť komín pre krb, pričom sme venovali pozornosť výhodám a nevýhodám rúr z rôznych materiálov.

A tiež uviedli dôležité požiadavky na usporiadanie krbov a vypracovanie projektu. Materiál článku sme doplnili podrobným návodom na konštrukciu komína, doplneným krok za krokom fotografiami.

Konštrukčné vlastnosti komína

Účelom krbového komína, rovnako ako hlavnou funkciou dymových rúr pecí alebo kotlov, je odvádzanie von, do atmosféry, produktov spaľovania paliva. Plyny spolu s sadzami vstupujú z ohniska do rúry pôsobením ťahu.

Správne formovanie komína spočíva vo výbere a stavbe takej konštrukcie, pri ktorej na stenách rúry zostáva minimum sadzí a ťah bráni vstupu plynov do miestnosti.

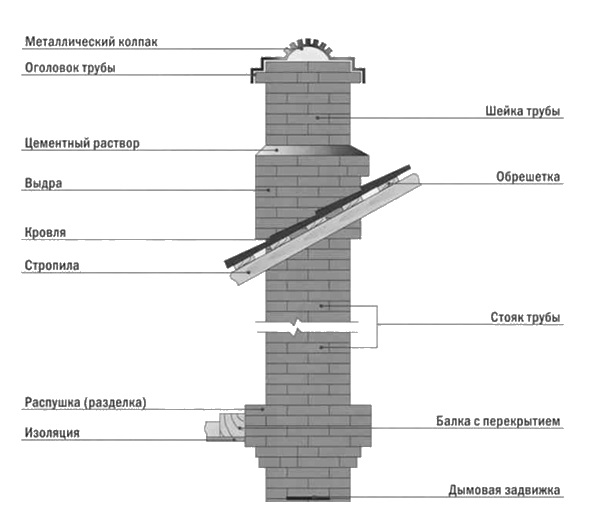

Komíny z rôznych materiálov majú svoje špecifiká a môžu sa líšiť konštrukciou. Napríklad tradičný tehlový dymovod pozostáva z nasledujúcich častí.

U moderných komínov z ocele alebo keramiky nie sú také fragmenty ako vydra alebo raspuška, ale pre normálne odvádzanie dymu v tehlových rúrach a ochranu stropov pred zahrievaním sú jednoducho nevyhnutné.

Pri výbere materiálu je potrebné zohľadniť teplotu plynov: v ohnisku je vyššia, na výstupe nižšia, avšak aj na najvyššom bode môže dosiahnuť +100 °C. Na rozdiele teplôt je postavené vytváranie ťahu – horúci vzduch je nahradený studeným.

Tiež sú dôležité také ukazovatele, ako výška a vnútorný priemer komína – tie sa počítajú pri zostavovaní projektu.

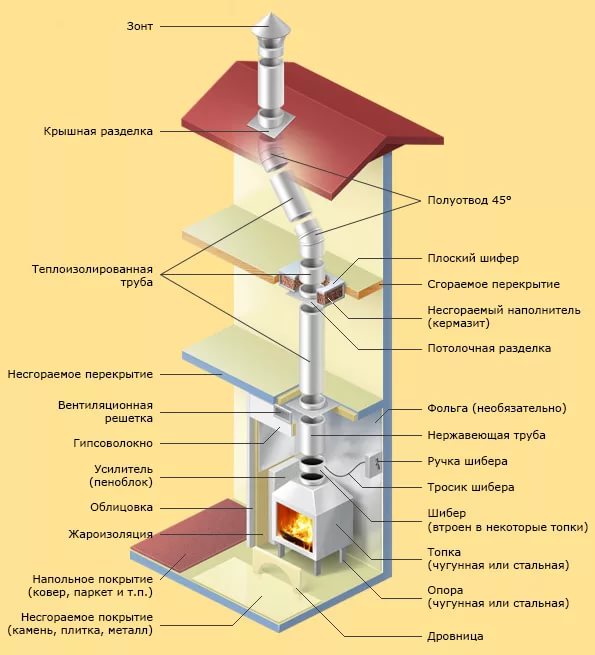

Variant schémy krbu s dymovodom z oceľovej rúry. Vlastnosti: obklad podlahy a steny nehorľavými materiálmi, úprava stropov, možnosť vytvárania nevertikálnych úsekov pomocou poloodbočiek.

Pri všetkej vôli nie je možné postaviť dymovod, ktorý by nevyžadoval čistenie. Aj v keramickom dymovode zostavenom podľa všetkých pravidiel sa časom hromadí sadza, čo sťažuje odvod plynov. Preto čistenie dymovodu treba vykonávať pravidelne. Robí sa to zvyčajne v období, keď krb nevyužívate.

Okrem toho je potrebné sledovať celistvosť spojov a vnútorného povrchu: praskliny, výmole alebo výstupky, ktoré sa môžu časom objaviť, bránia normálnej cirkulácii horúceho vzduchu.

Normy a pravidlá konštrukcie krbu

Pozrime sa na výňatky z SNiP 2.01.01-82, ktoré sa môžu hodiť pri samostatnom zariadení dymovodu pre krb.

Dymovod a vetrací kanál majú rozdielne určenie, preto ich nemožno spájať ani používať jeden namiesto druhého. K jednému dymovodu možno pripojiť len jeden vykurovací spotrebič s otvoreným typom horenia (to isté platí pre pec).

Ak sú dva krby umiestnené na jednom poschodí, možno ich pripojiť k jednému kanálu odvodu dymu, ale ten musí byť vybavený priečkou v tvare priečnej steny vo výške 75 cm a viac.

Pre betónové a tehlové dymovody sú uvedené minimálne rozmery prierezu kanála. Napríklad, ak výkon nepresahuje 3,5 kW, najmenší prierez je 14 cm x 14 cm (pre kruhový prierez – priemer 16 cm), ak je výkon vyšší ako 5,2 kW – od 14 cm x 27 cm (pre kruhový prierez – priemer od 22 cm).

Od výšky dymovodu závisia charakteristiky ťahu. Minimálne prípustná veľkosť je 5 m od roštu po krajný bod vonkajšieho úseku rúry. Pri nedostatočnej výške a nesprávnom výbere prierezu kanála sa možno stretnúť s problémom vzniku spätného ťahu.

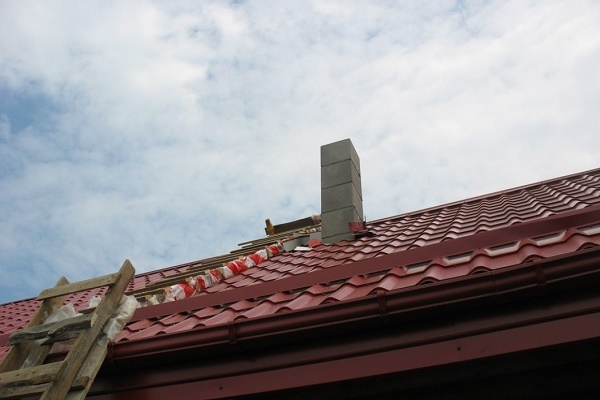

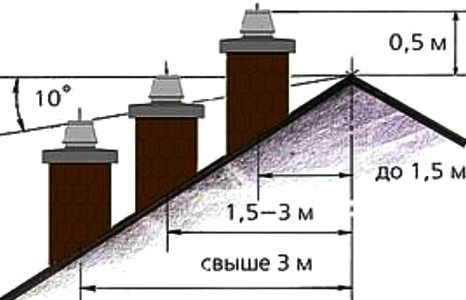

Výška nad strechou závisí od jej typu: plochá – pol metra, šikmá – viac ako pol metra od hrebeňa (ak je vzdialenosť k hrebeňu jeden a pol metra), na rovnakej úrovni s hrebeňom (ak je vzdialenosť 1,5–3 m) alebo na pomyselnej čiare smerom k rúre od hrebeňa pod uhlom 10 stupňov (ak je vzdialenosť 3 m alebo viac).

Hrúbka stien tehlových konštrukcií – najmenej 12 cm, kanálov odvodu dymu z betónu – od 6 cm. Základy dymovodov je potrebné vybaviť oknami s dvierkami na vykonávanie čistenia. Na uľahčenie čistiacich prác pri stavbe rúry z tehly by na vnútornej strane nemali byť výstupky ani priehlbiny, ktoré by spôsobovali hromadenie sadzí.

Pri potrebe vynesenia rúry (napríklad na obídenie nosníka) sú možné šikmé (do 30 stupňov) a vodorovné (do 1 m dĺžky) úseky rovnakého priemeru ako hlavný kanál.

Hornú časť komínov je potrebné chrániť zariadením dáždnikového typu, aby do rúry neprenikali zrážky. Ak strešná krytina nie je dostatočne ohňovzdorná, je povinná aj inštalácia lapača iskier (maximálne rozmery ôk mriežky – 5 mm x 5 mm).

Podlahu, steny a strop v miestach napojenia krbu je potrebné chrániť ohňovzdornými materiálmi – plechmi, azbestovou lepenkou, omietkou.

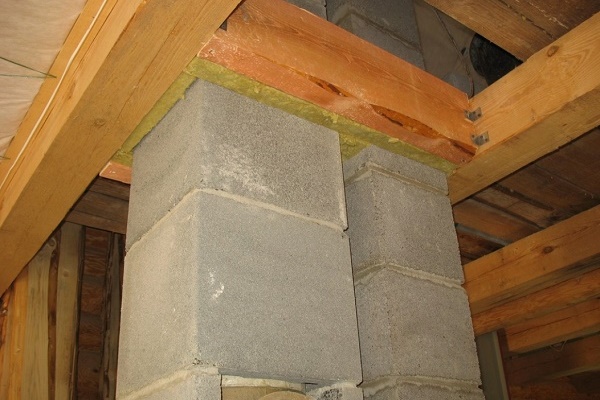

Pri prechode murovaného alebo betónového komína cez stropnú konštrukciu musí medzera zostať minimálne 13 cm (to isté platí aj pre teplom izolované rúry), pri keramických konštrukciách sa norma zvyšuje na 25 cm.

Profesionáli trvajú na inštalácii komína nie vo vonkajšej stene domu, ale vo vnútornej nosnej stene, pričom to odôvodňujú tuhými ruskými zimami. Pri montáži vo vonkajšej stene (v krajnom prípade) je potrebné dôkladne chrániť konštrukciu pred premrznutím zhrubnutím muriva alebo zhotovením tepelnej izolácie z nehorľavých materiálov.

Druhy komínov pre krb

Analýza rôznych druhov odvodových kanálov umožňuje zistiť, ktorý komín je pre domáci krb najlepší. Konštrukcie sa môžu líšiť tak konštrukciou, ako aj materiálom výroby, pričom druhý faktor je rozhodujúci.

Z tohto dôvodu sa pri výbere schémy treba odraziť od materiálu, no výber materiálu na stavbu závisí od normatívnych požiadaviek a želaní majiteľov domu.

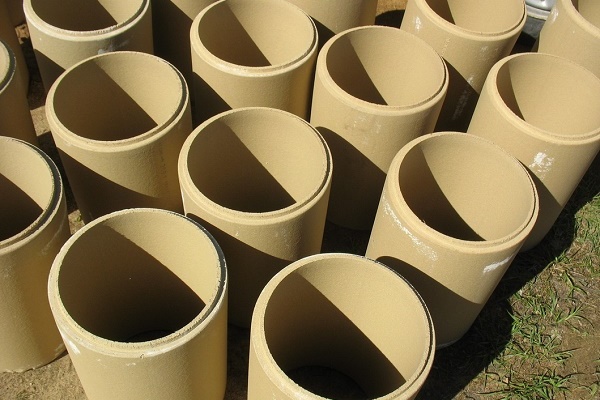

Variant #1 – keramický

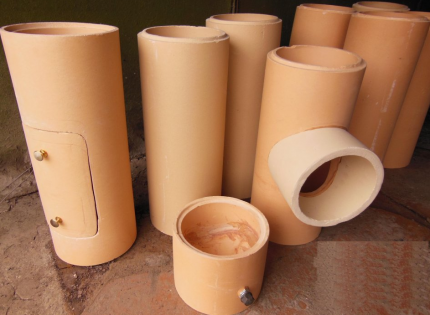

Ak to finančné prostriedky dovoľujú, je to prvý variant, ktorý treba zvážiť. Výrobcovia s použitím populárnych schém stavby krbov premysleli výrobu všetkých možných dielov, preto si na stavbu možno kúpiť hotovú súpravu.

Samozrejme, počet dielov môže byť rôzny – v závislosti od tvaru a rozmerov konštrukcie.

Keramika je ideálna práve pre krby na drevo, ktoré produkujú veľké množstvo „bieleho dymu“. Výsledkom jeho pôsobenia na steny rúry je kondenzát, ktorý je pre keramiku úplne neškodný. Navyše keramika vydrží zvýšené zahrievanie aj rôzne chemické prostredia vzniknuté splodinami horenia.

Čím ešte pozitívne vynikajú keramické komíny:

• dokonale hladkým povrchom vnútorných stien;
• rýchlym ohrevom a pomalým chladnutím;
• odolnosťou voči teplote až +900 – 1 000 °C;
• kompaktnosťou v porovnaní s inými konštrukciami;
• životnosťou až 50 rokov.

K nedostatkom patrí značná hmotnosť, kvôli ktorej treba zriadiť montážnu plošinu alebo špeciálny základ.

Tiež mnohých znepokojuje vysoká cena blokov a služieb na ich inštaláciu. Naozaj, pri montáži dielov je potrebné dodržiavať opatrnosť, používať špeciálne lepidlo a v poslednej fáze použiť obklad z tepelne odolných materiálov.

Pri výbere je lepšie orientovať sa na osvedčené značky: Hart, Tona, Ecoosmose, Schiedel, Effe2.

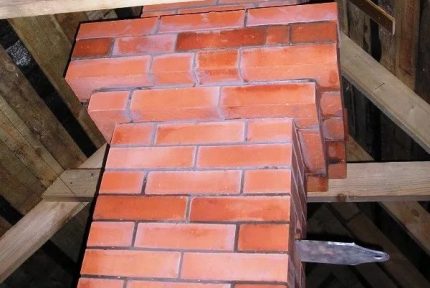

Variant #2 – tehlový

Tehla je tradičný, dalo by sa povedať, dokonca prastarý materiál. Počas storočí bolo vymyslených mnoho technológií na stavbu rôznych druhov pecí a krbov a dnes je možné použiť tie najlepšie z nich.

Tehla sa uprednostňuje kvôli dostupnosti, ale na kvalitné kladenie je vhodný len jeden typ – hlinená plná tehla. Je vopred vypálený a úplne pripravený na použitie pri vysokých teplotách.

Dôležitá je aj malta na kladenie, ktorej hlavným účelom je zabezpečiť pevné, tesné spojenie medzi tehlami. Bežná cementová malta nie je vhodná. Je potrebné namiešať maltu z piesku, cementu a vápna (5:2:1), ktorá odoláva vysokým teplotám, nepraská a nedrobí sa predčasne.

Pri vykonávaní kladenia je potrebné dávať pozor na to, aby malta zo škár nevystupovala do vnútornej časti. Hladkosť rúry je jednou z hlavných podmienok dlhodobej a bezproblémovej prevádzky. Viac o tehlových komínoch nižšie.

Variant #3 – oceľový

Ak teplota plynov v kanáli na odvod dymu nepresahuje +400 °C, možno použiť oceľové komíny. Moderné rúry z žiaruvzdornej antikoróznej ocele sú ľahšie ako keramické analógy a hodia sa prakticky pre všetky modifikácie krbov a pecí. Nie je potrebné stavať ďalšie plošiny alebo základy pre kovové rúry.

Výhodami sú tiež okrúhly prierez, ktorý nebráni odvodu plynov a je vhodný na preventívne čistenie.

Inštalovať a spájať oceľové diely je ľahšie ako stavať tehlové murivo alebo montovať krehkú keramiku. Možno ich vložiť do starých tehlových komínov, čím sa vykonáva obloženie (gilzovka).

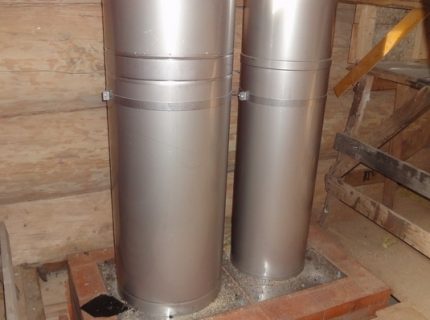

Zjednodušene sa oceľové komíny delia na 2 kategórie:

• jednoduché „horúceho“ typu, bez tepelnej izolácie;
• sendvičové rúry, pozostávajúce z troch vrstiev – medzi dvomi vrstvami kovu je vložená tepelná izolácia.

Na tepelnoizolačný materiál sú kladené osobitné požiadavky. Nesmie uvoľňovať pre človeka nebezpečné produkty počas zahrievania, mať minimálnu tepelnú vodivosť a nehoriet. V stavebných marketoch je možné zakúpiť hotové súpravy sendvičových dielov a zložiť sendvičový komín vlastnými rukami. Alebo si môžete objednať výrobu na mieru podľa súkromného projektu.

Cena komína nie je lacná, ale oplatí sa.

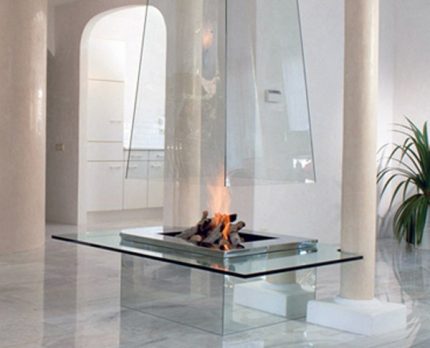

Variant #4 – sklený

Krásny sklenený komín je atraktívny nielen zvonka. Je vyrobený z pevného tvrdeného skla, ktoré je inertné voči chemickým vplyvom, typickým pre produkty horenia.

Okrem toho ideálne hladké steny bránia usadzovaniu sadzí vo veľkých množstvách, v dôsledku čoho sa komín musí čistiť oveľa menej často.

Sklenený komín je ťažké nazvať praktickým výrobkom. Malý nános sadze redukuje estetiku na nulu, preto viditeľné časti bude potrebné umývať pomerne často.

Nevýhodami skla sú dodatočné požiadavky na zateplenie a izoláciu, špeciálna technológia montáže (zložitosť pri vytváraní vzduchotesných spojov), možnosť tvorby kondenzátu.

Ak porovnáme drahé sklenené a keramické komíny, tie druhé vyhrajú ako v technických parametroch, tak aj v prevádzkových vlastnostiach celkovo.

Po prezretí prehľadu rúr z rôznych materiálov ste sa ešte nedokázali rozhodnúť, čo by vám najlepšie vyhovovalo? Potom odporúčame pozrieť si náš ďalší článok, v ktorom sme uviedli dôležité kritériá výberu komínovej rúry, na ktoré by ste sa mali orientovať v konkrétnych podmienkach.

Stavba keramického dymového kanála

Najspoľahlivejšia a najbezpečnejšia možnosť riešenia komína v drevenom dome – stavba z keramických blokov. Jeho vonkajšia strana sa prakticky nezohrieva, takže nebudú problémy s prechodom cez stropy.

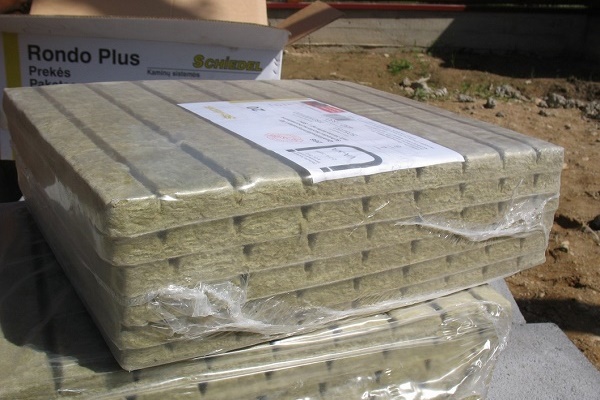

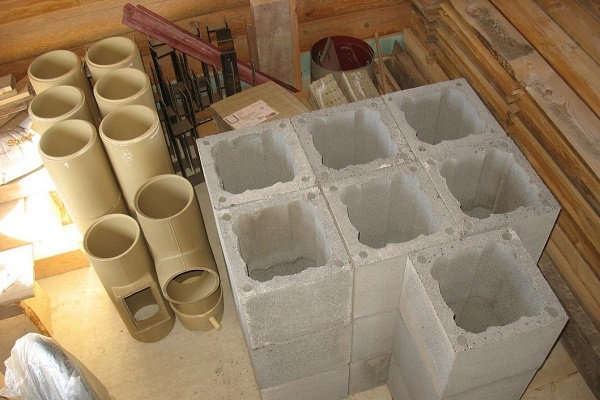

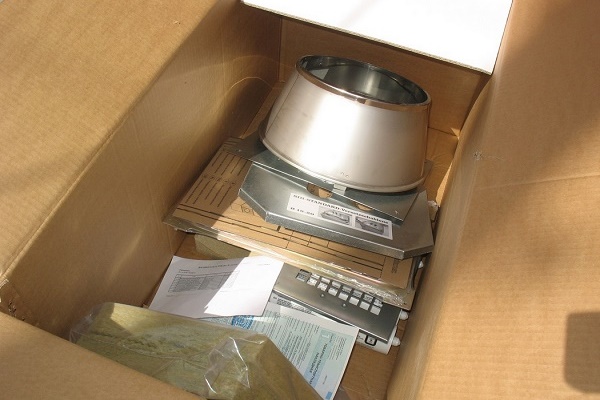

Pozrime sa na postup montáže dymového kanála z komponentov nemeckej značky Schiedel Rondo Plus:

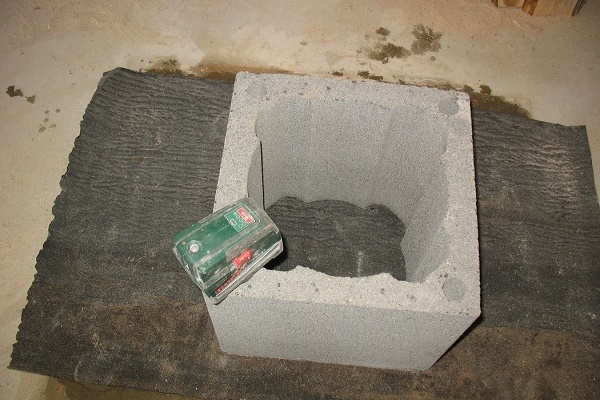

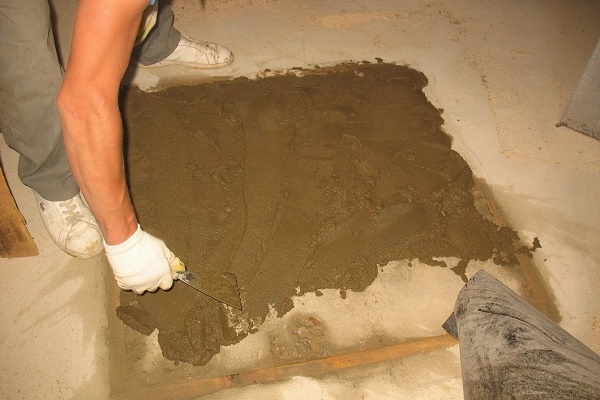

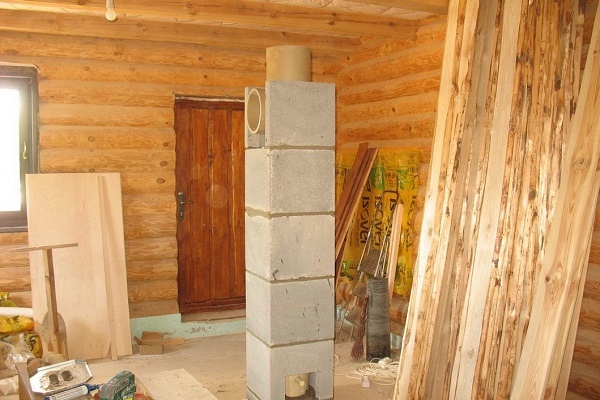

Hneď na začiatku si povedzme, že z keramických modulov sa stavia koreňový, t.j. samostatne stojaci komín, pre ktorý sa zriaďuje samostatný základ.

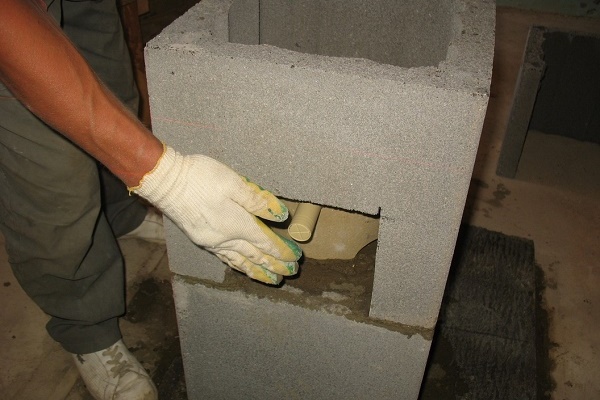

Všetky technologické otvory sa vyrezávajú priebežne na mieste stavby. Rezanie sa vykonáva bežnou uhlovou brúskou s diamantovým kotúčom.

Na vykonanie geometricky presných otvorov je v súprave keramickej dymovej rúry šablóna. Ďalej:

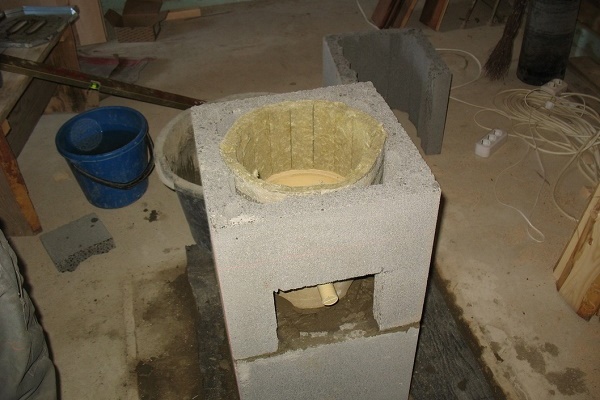

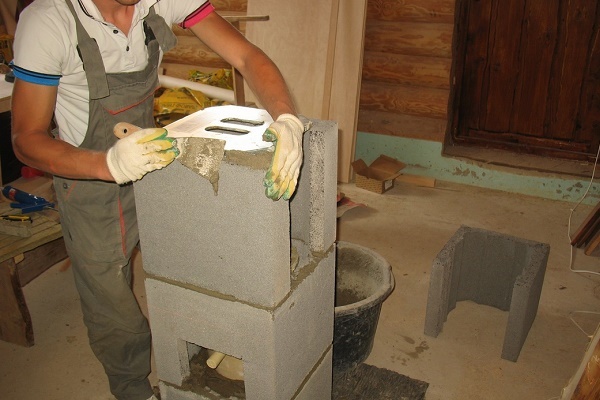

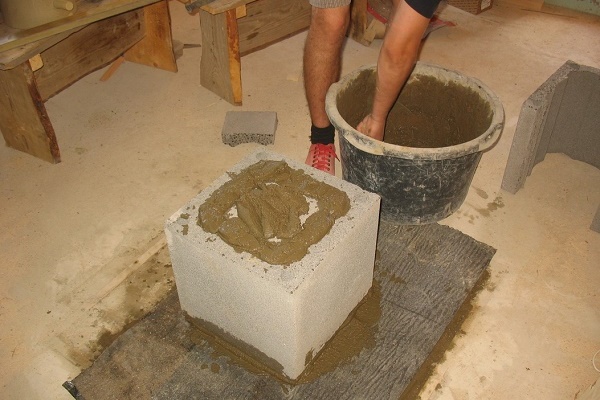

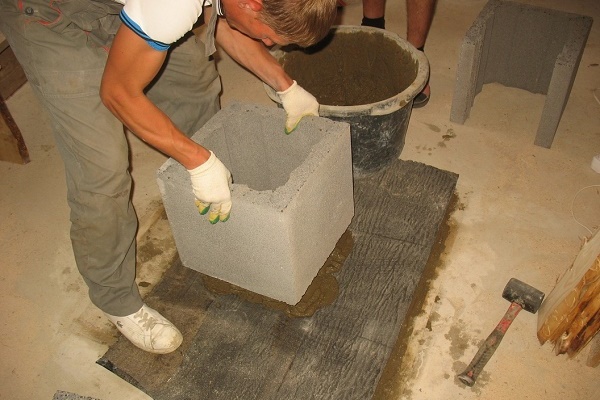

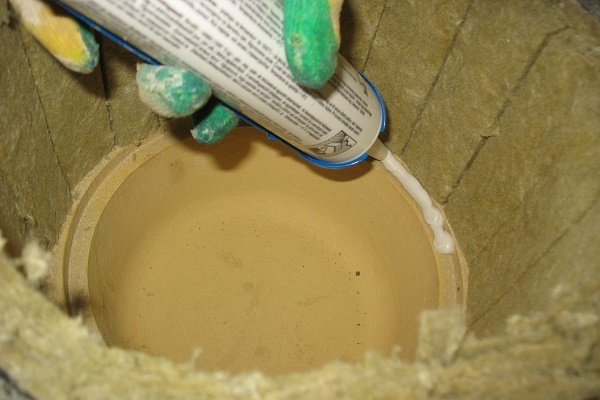

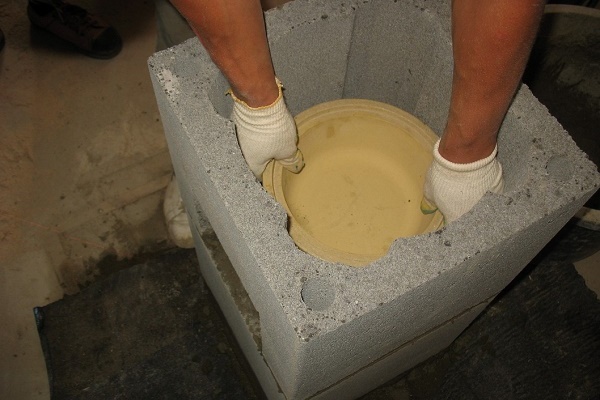

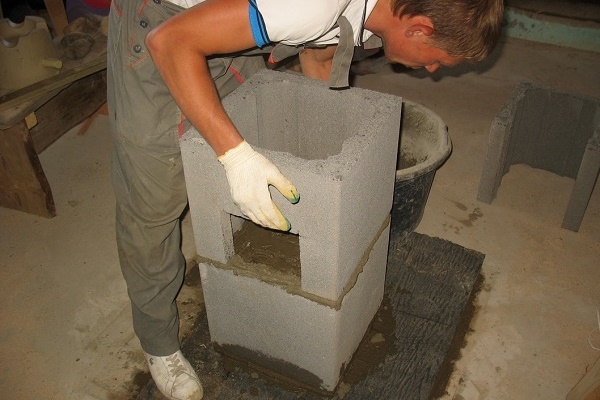

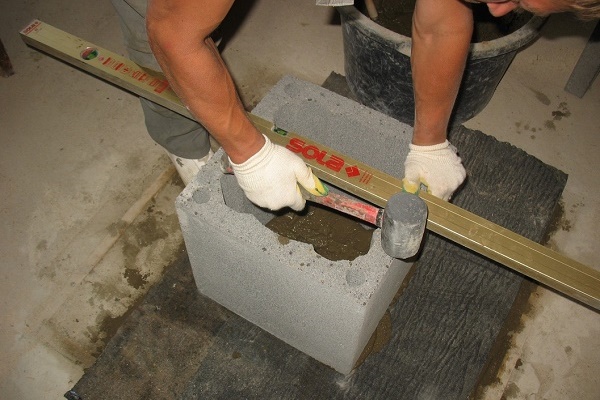

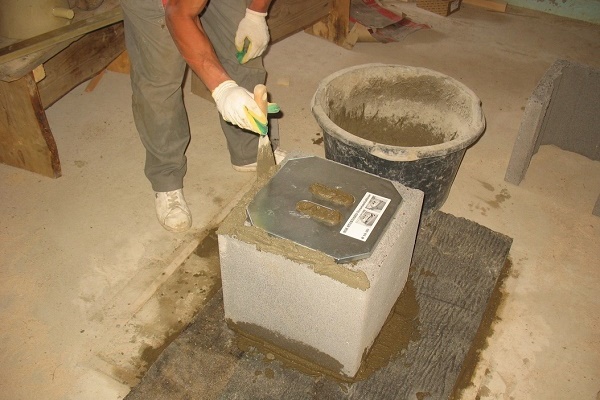

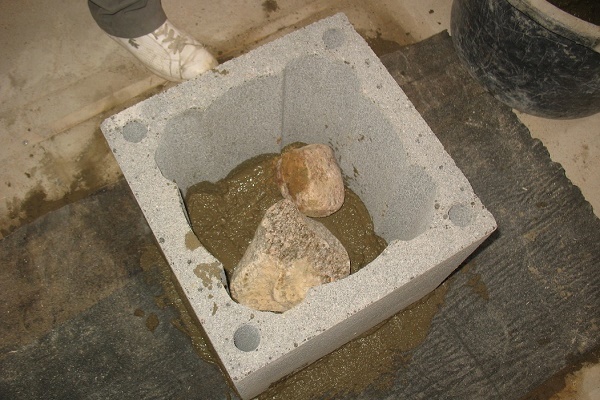

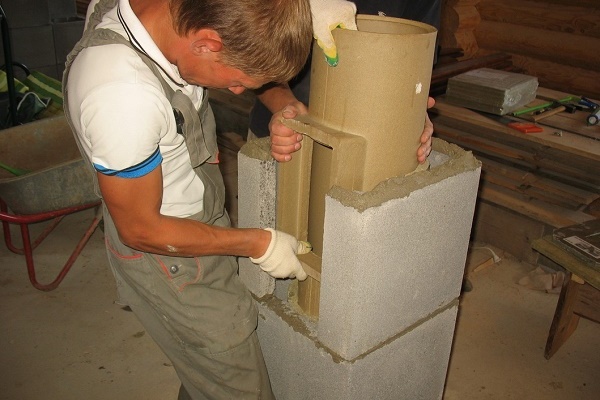

Montáž keramického komína sa vykonáva v štandardnom poradí: moduly sa nasadzujú jeden za druhým. Treba však venovať pozornosť špecifikám prechodov cez podkrovnú konštrukciu a cez strechu.

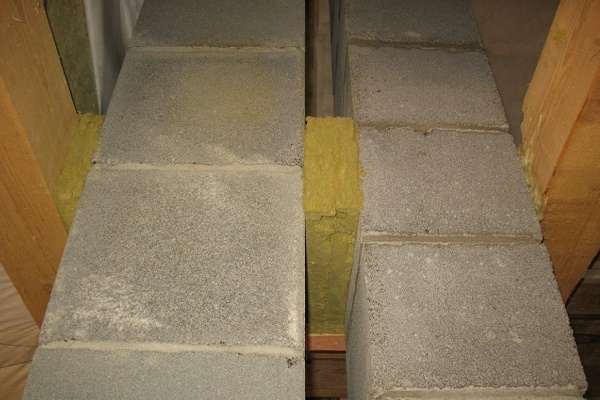

V našom príklade sú komín a vetracie stúpajúce potrubie umiestnené vedľa seba, kvôli čomu bolo potrebné mierne otesať krokvy.

Tiež na našej stránke je ďalší článok, ktorý obsahuje podrobný návod na stavbu keramického dymovodu, jeho upevnenie a dekoráciu vonkajšej časti.

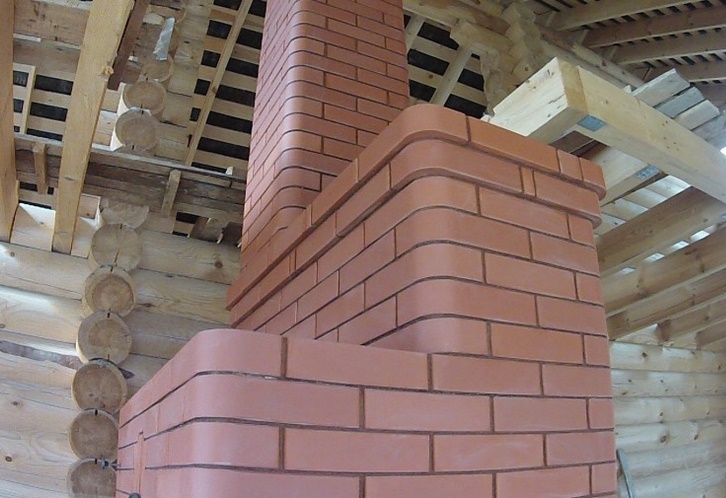

Výstavba tehlového komína

Bez ohľadu na použitý materiál, pri stavbe dymovodu je potrebné dodržiavať normy a pravidlá. Ak sa nesprávne vypočíta priemer alebo výška rúry, vyberie sa tehla nezodpovedajúca normám, zabudne sa na tepelnú izoláciu v studenej zóne, výsledok môže byť neuspokojivý.

Odporúčania na vypracovanie projektu

Existujú dva varianty stavby tehlového dymovodu:

• s obdĺžnikovým prierezom – s použitím len tehly;
• s kruhovým prierezom – s vonkajším obložením dymovodovou tehlou a vnútornou keramickou (azbestocementovou, oceľovou) rúrou.

Prvý variant je rozšírený, ale nie je žiaduci. Konštrukcia s vnútornými rohmi je v kvalite odvodu dymu horšia ako valcový tvar. V dymovode obdĺžnikového prierezu sa rýchlejšie hromadí sadze a čistenie je náročnejšie, preto je pri možnosti lepšie zvoliť kombinovanú konštrukciu.

Moderný azbestocement nie je škodlivejší ako bridlica alebo asfalt, preto sa netreba báť používať rúry. Je tu však jedna nuansa, ktorá sa prejavuje pri nedostatočnom zateplení – rýchle vsakovanie kondenzátu. Je jasné, že rúra s narušenou štruktúrou dlho nevydrží, práve preto je čoraz populárnejšia keramika.

Tehlové rúry sa stavajú so štvorcovým alebo obdĺžnikovým prierezom. Ak sa vo vnútri tehlového kanála inštaluje kruhový kovový plášť, inštaluje sa na celú výšku priamo od ohniska. Zúženie dymového kanála počas celej cesty odvodu spalín nie je dovolené.

Na presný výpočet vnútorného priemeru tehlového alebo keramického komína pre krb je lepšie poradiť sa s odborníkmi: do úvahy sa berie výška komína, jeho smer, počet ohybov, materiál výroby, objem a teplota vychádzajúcich plynov, druh paliva, rýchlosť horenia paliva atď.

Existuje však niekoľko všeobecných pravidiel, ktoré netreba prehliadať. Predpokladajme, že pre komíny s valcovým prierezom je štandardný pomer voči ohnisku 1:10.

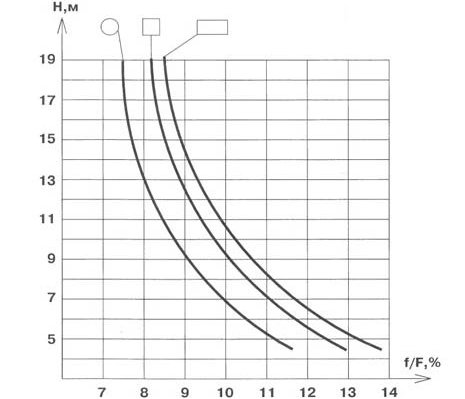

Špeciálne pre krby sa používa takzvaná «švédska metóda»: určenie plochy komína (f) podľa plochy ohniska (F). V grafe sú uvedené hodnoty pre krbové systémy s kruhovým, štvorcovým a obdĺžnikovým prierezom.

Tiež sa predpokladá, že prierez komína by mal presahovať priemer dúchadla. Pri výpočtoch výšky je potrebné vychádzať z výšky budovy (vrátane strechy), typu strechy, umiestnenia susedných stavieb.

Ak je v konštrukcii naplánovaná horizontálna časť, jej dĺžka by nemala presahovať 1 m. Táto požiadavka je vysvetlená prirodzeným pohybom ohriatych plynov vertikálne, čo znamená, že väčšina sadzí sa bude ukladať práve na stenách horizontálnej časti – najnáročnejšej na čistenie.

Konštrukčné nuansy výstavby

Jednou z charakteristických stránok tehlomurárskych prác je zostavovanie vrstvových schém. Súčasne sa vyberá zloženie lepidla pre spoje keramickej rúry a malty na vytvorenie tesnej konštrukcie z tehál.

Je dôležité, aby sa počas zahrievania škáry nedeformovali a nemenili tvar rúry. Vnútorný povrch by mal byť čo najhladší, bez výstupkov a zubov.

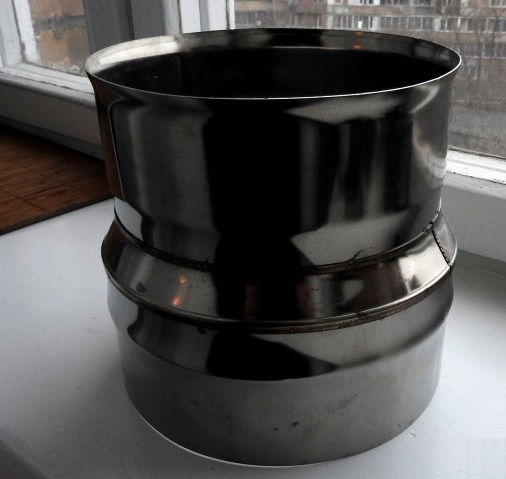

Na spájanie úsekov rúr rôzneho priemeru existujú redukčné oceľové alebo keramické adaptéry. Miesta upevnenia na rúre sa musia utesniť, aby nedochádzalo k úniku plynov.

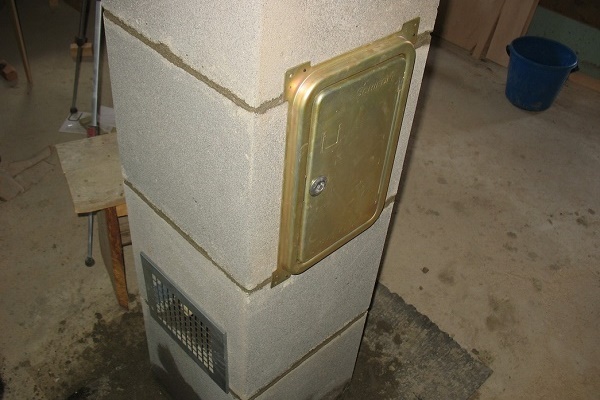

Okrem redukčných adaptérov sa používajú aj iné tvarové diely – revízne otvory s dvierkami, T-kusy, uhlové prvky.

Na prípravu starých, dlho nepoužívaných komínov na prevádzku samotné čistenie nestačí. Pre efektívnu prevádzku je potrebná výstelka – vloženie kovovej rúry kruhového prierezu. Tehlové steny komína a oceľ by sa nemali dotýkať, medzi nimi treba ponechať medzeru.

Povinná etapa – tepelná izolácia. Umožňuje na jednej strane zvýšiť rýchlosť zohrievania potrubia, na druhej strane znížiť alebo odstrániť tvorbu kondenzátu. Izolačný materiál pre komíny je tiež bariérou proti zahrievaniu horľavých materiálov nachádzajúcich sa v blízkosti potrubia (hoci podľa pravidiel by to tak nemalo byť).

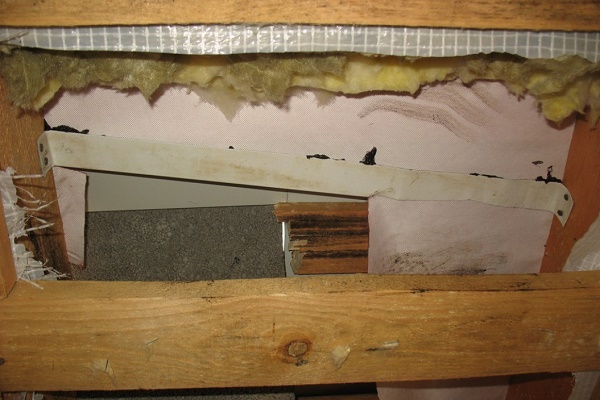

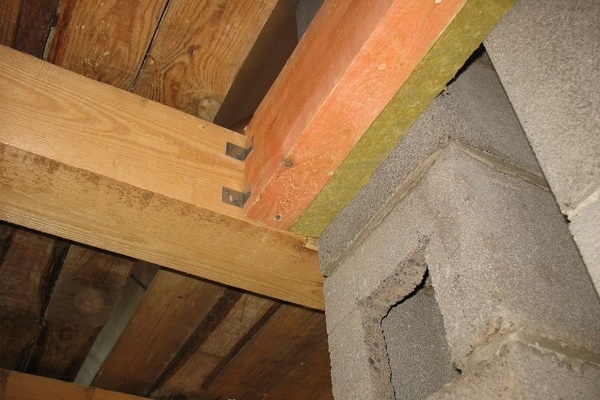

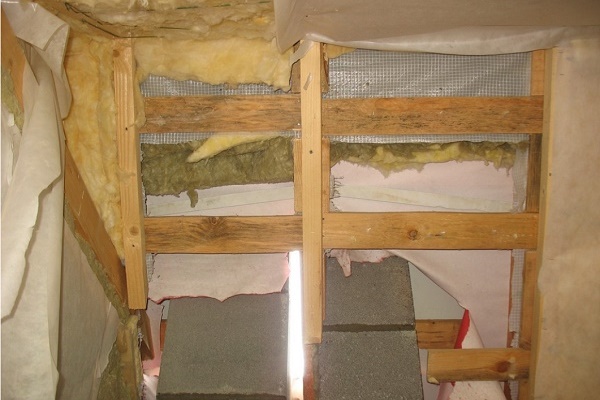

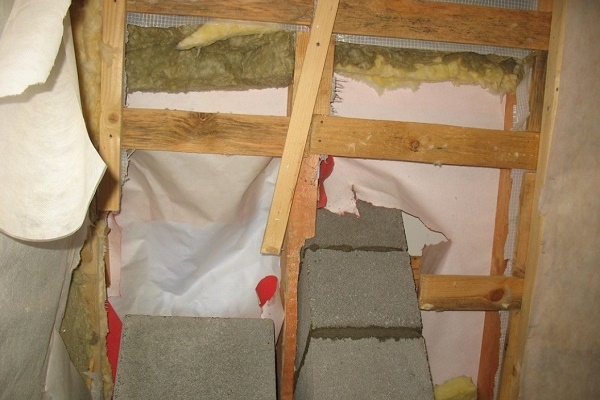

Osobitnú pozornosť si zasluhuje zriadenie prechodu cez strop a strechu, pri stavbe ktorých je použité drevo.

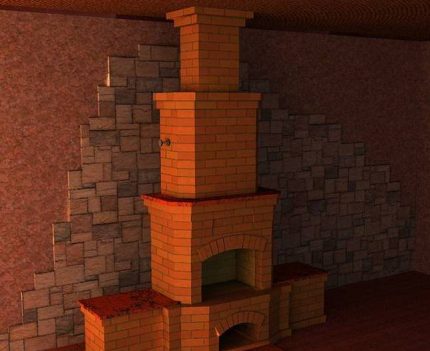

Materiály na obloženie stien okolo krbového komína môžu byť akékoľvek, ale musia byť nehorľavé. Často sa drevené (zrubové, trámové) steny nechávajú tak, ako sú – to je porušenie. Vhodná je keramická úprava (klinker, obkladačka) alebo plechy.

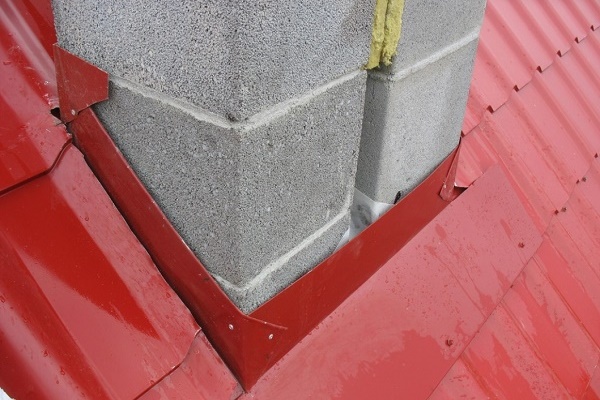

Je potrebná aj úprava vonkajšej časti komína vychádzajúcej nad strechu. Na ochranu pred odpadkami a zrážkami sa inštalujú „domčeky“, štylizované veterné korouhvy, deflektory.

Krok za krokom návod na murovanie komína

Pripravený projekt je návodom na činnosť: obsahuje schému murovania, rozpočet, zoznam stavebných opatrení. Murovanie tehlového komína je záverečnou časťou stavby krbu.

Krok 1 – príprava materiálov a náradia. Na prípravu malty sa hodí piesok, cement, vápno (alebo špeciálna hlina), nádoba; na murovanie – škárovačka, lopatka, kladivo, vodováha.

Krok 2 – príprava malty. Remeselníci zvyčajne poznajú osobitné tajomstvá, ako urobiť maltu pružnejšou a nepraskajúcou. Napríklad do nej pridajú trochu vápna. Konzistencia hmoty by mala pripomínať kyslú smotanu, byť hustá, ale ľahko oddeliteľná.

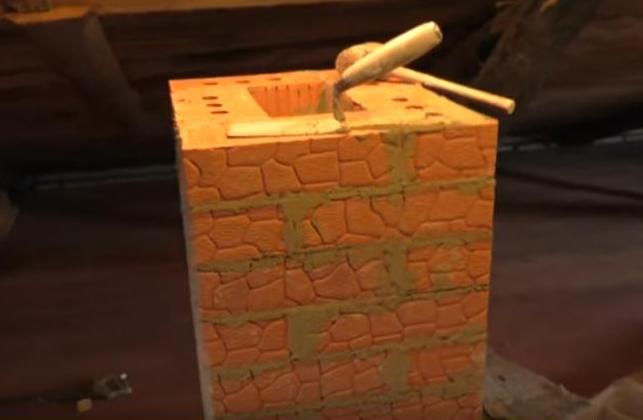

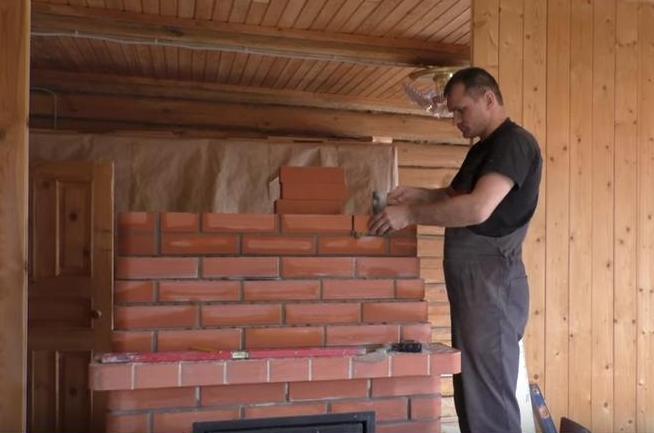

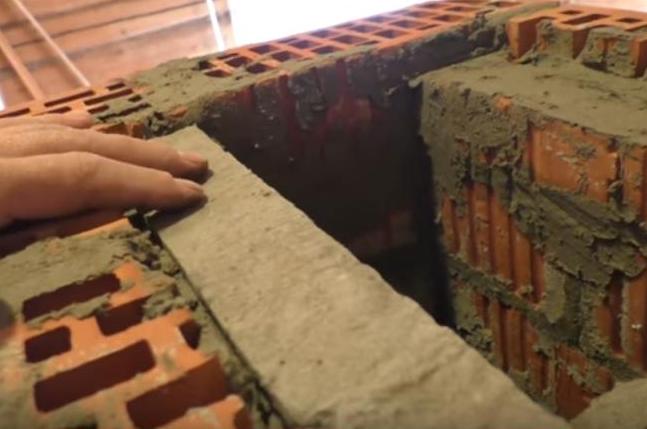

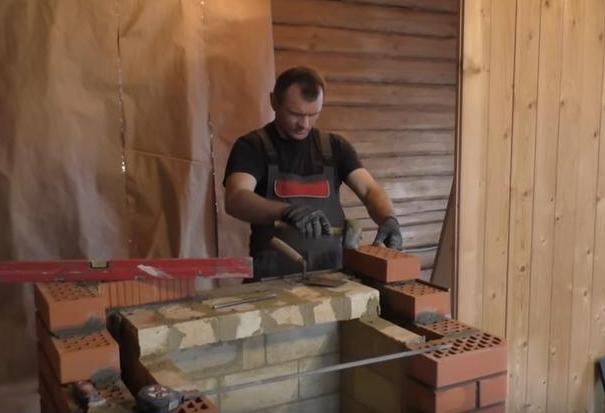

Krok 3 – murovanie. Pripravený postup kladenia uľahčuje prácu – každý rad treba ukladať podľa schém. Ak bude vnútri tehlového telesa prechádzať keramická alebo oceľová rúra, treba to tiež zohľadniť pri výbere schémy a veľkosti prierezu.

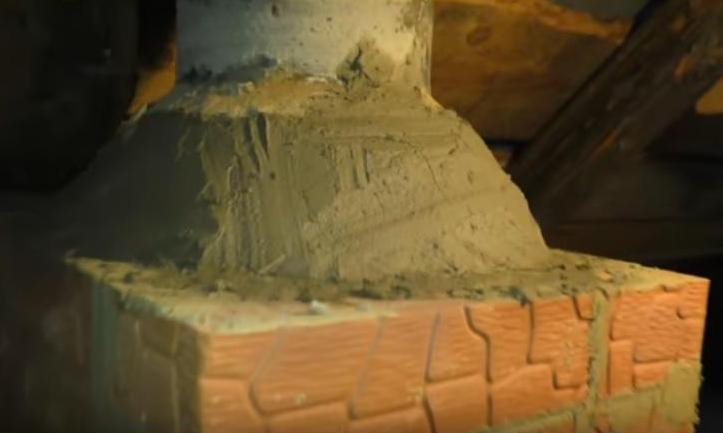

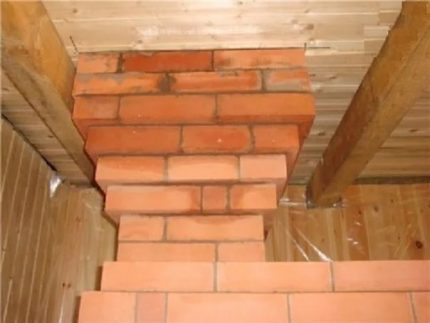

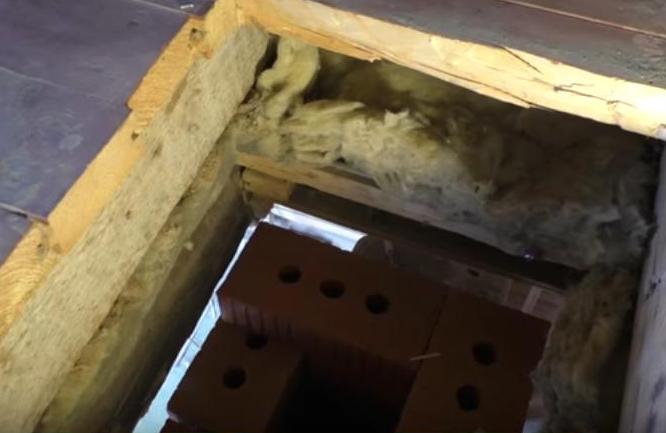

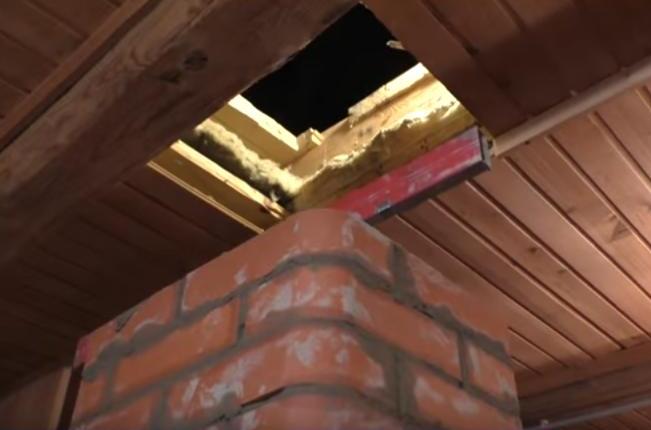

Krok 4 – rozšírenie („raspúška“). Tento prvok – rozšírenie komína – sa zriaďuje pri prechode cez strop. Tehla sa pritom posúva o ¼ smerom k vonkajšiemu okraju.

V dôsledku posunu by hrúbka mala dosiahnuť 0,5 m. Do medzery medzi murivom a stropom sa vloží rukáv z plechu a kusy čadičovej tepelnej izolácie.

Krok 5 – murovanie úseku na povale. Pre nevykurovanú miestnosť je povinná tepelná izolácia. Prechod cez strechu sa upravuje pomocou ďalšieho rozšírenia – „vydry“. Chráni povalu pred zrážkami.

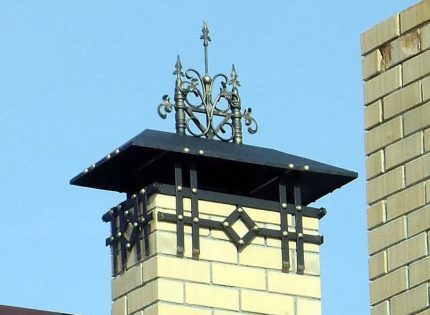

Krok 6 – úprava vonkajšej rúry a hlavice. V prípade potreby sa inštaluje lapač iskier, deflektor (na reguláciu ťahu), nad ním – hrebeňový prístrešok alebo klobúk (dáždnik). V stavebninách si možno zakúpiť hotové hlavice.

Niekoľko rád od majstrov kachliarskeho a kozubového remesla:

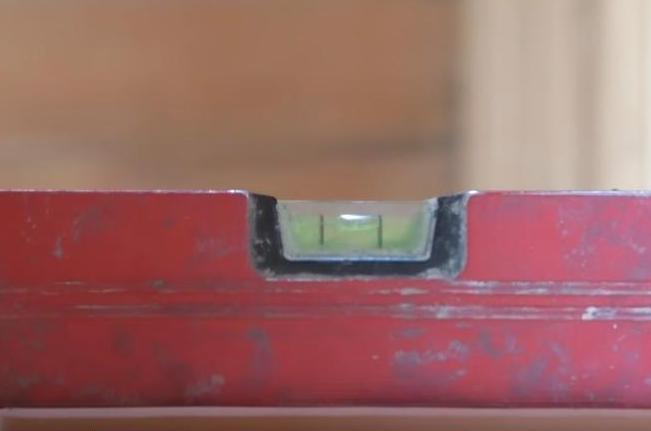

Počas celého ukladania sú dôležité 2 momenty: aby rúra stála presne vertikálne a aby jej vnútorný povrch bol dokonale hladký. Vyvložkovanie zaručuje hladkosť.

Závery a užitočné video k téme

Videá sú užitočné pre tých, ktorí chcú samostatne postaviť kozub a nespraviť chyby pri navrhovaní a montáži komína.

Ešte viac informácií o sendvičových komínoch:

Zhotovenie tehlovej rúry na streche:

Montáž modulovej keramickej rúry:

Stavba komína pre kozub – zábavná činnosť, ale prinesie praktický úžitok len pri dodržiavaní noriem a pravidiel montáže.

Ak máte ťažkosti s výberom materiálu alebo konštrukcie rúry, odporúčame obrátiť sa na skúsených kachliarov, ktorí poznajú nejedno tajomstvo kvalitnej stavby kozubov.

Rozhodli ste sa vlastnoručne postaviť komín pre svoj kozub, ale v procese študovania informácií vám zostali nejasné momenty? Pýtajte sa radu od našich expertov a iných návštevníkov stránky – pokúsime sa objasniť zložité otázky.

Alebo možno máte praktické skúsenosti s budovaním komínov a chcete poukázať na niektoré nepresnosti alebo nedostatky v uvedenom materiáli? Alebo chcete doplniť materiál užitočnými radami od profesionála? Napíšte nám, prosím, o tom v bloku komentárov.
