Prečo vzniká spätný ťah v komíne a ako správne napraviť situáciu

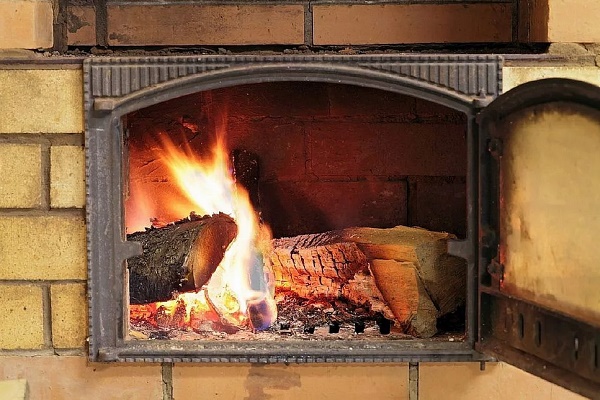

Krb vo vlastnom dome – sen každého romantika. Kto z nás sa nesnažil zimným večerom ocitnúť v útulnom kresle pri vlastnom krbe, aby blažene vstrebával celým telom teplo šírené živým ohňom.

Lenže dym, ktorý vypĺňa miestnosť a nechce ísť do komína, sa do tohto idylického obrazu vôbec nehodí. Spätný ťah v komíne – tak sa nazýva tento nepríjemný jav. Prečo vzniká a ako proti nemu bojovať? Informácie o tom sme pre vás zhromaždili a poskytli v tomto článku.

Tiež sme venovali pozornosť spôsobom kontroly ťahu v komíne a podrobne sme preskúmali najlepšie varianty riešenia problému s ťahom.

Čo je to spätný ťah?

Predtým, ako sa budeme zaoberať príčinami tohto javu, je potrebné pochopiť podstatu diania. Vyhrievacie zariadenie nainštalované v dome spolu s komínom tvoria výfukovú konštrukciu.

Tlak vzduchu vo vnútri zariadenia a mimo neho nie je rovnaký. V dôsledku tohto rozdielu tlaku vzniká ťah – aerodynamický smerový prúd dymových plynov.

Bezpečná a efektívna práca vyhrievacieho zariadenia predpokladá, že produkty spaľovania sa budú presúvať od horiaceho paliva po odvodových cestách dymu. Vzduchové hmoty v komíne majú nižšiu hustotu, v dôsledku čoho sa snažia smerovať nahor. Na ich miesto prúdi chladnejší vonkajší vzduch. Presne taká by mala byť výmena prúdov v ideálnom prípade.

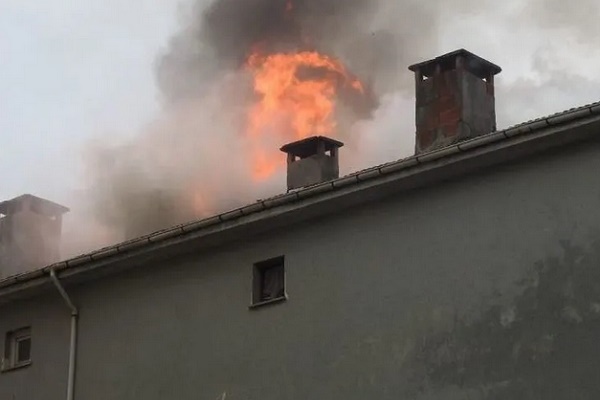

Spätný ťah – je to nielen nepríjemný, ale aj nebezpečný jav, ktorého dôsledky sa môžu prejaviť zhoršením zdravia ľudí a domácich miláčikov

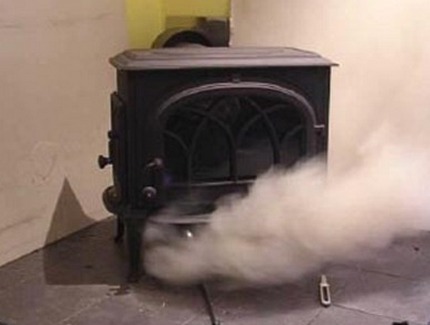

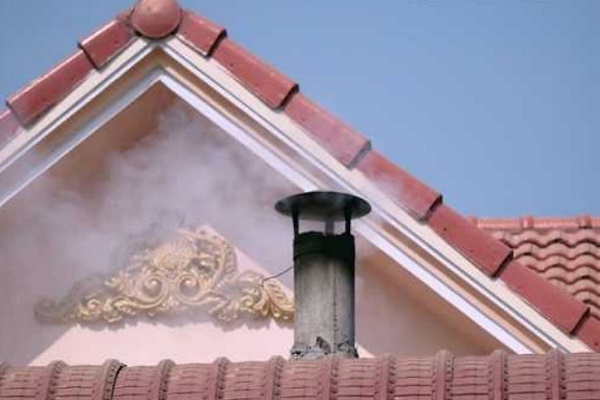

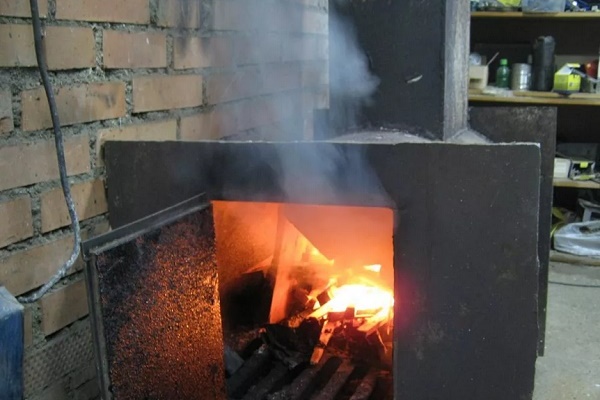

Ale niekedy vzniká jav nazývaný spätný ťah. V tomto prípade dym vznikajúci v dôsledku spaľovania paliva smeruje nie von komínom, ale dovnútra miestnosti.

Vznik spätného ťahu – to nie je len nepríjemný, ale aj nebezpečný jav. Prenikanie produktov spaľovania do miestnosti vedie k vážnym otravám a oxid uhoľnatý predstavuje smrteľné nebezpečenstvo.

Prvými príznakmi poruchy pri premiestňovaní vzduchových más môže byť nielen dym vstupujúci do miestnosti, ale aj rýchlo začadené sklenené okienko v dvierkach ohniska. Najprv môže byť ťah len slabý, ale ak sa neprijmú opatrenia, časom sa stane spätným.

Niekedy vzniká ďalší jav súvisiaci s pohybom dymu – prúdenie vzduchu na krátky čas zmení svoj smer na opačný. Takto vzniká prevrátenie ťahu.

Príčiny vzniku spätného ťahu

Existuje niekoľko príčin vzniku spätného ťahu. Za hlavnú z nich možno považovať chyby vzniknuté v procese projektovania vykurovacej sústavy. Je možné, že pri jej výstavbe boli porušené pravidlá používania stavebných materiálov.

Problém tohto druhu vôbec nevznikne, ak sa komín navrhuje v súlade s existujúcimi normami: ohyb treba urobiť na 90° a odbočku umiestniť pod uhlom 45°. Osobitnú pozornosť treba venovať tvaru prierezu komína.

Najvhodnejším tvarom je kruh. Ak budú v konštrukcii prítomné rohy, môžu vznikať víry, ktoré bránia odvádzaniu plynov.

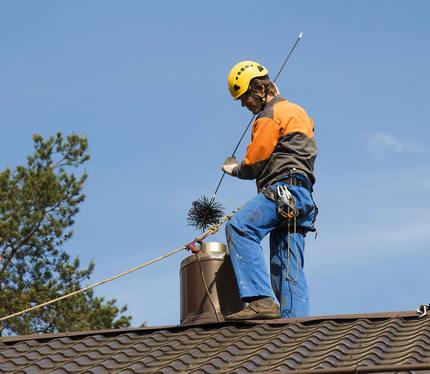

Povolanie kominára, ako vidíte, ešte nestratilo svoju aktuálnosť a s nárastom počtu súkromných chát sa dokonca stalo ešte viac žiadaným.

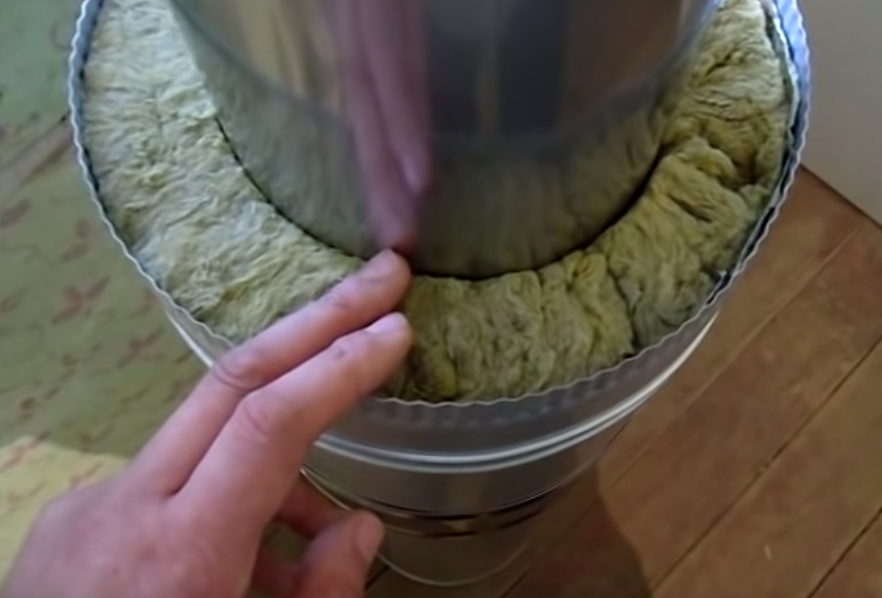

Ak porovnáme murované a kovové komíny, ťah v tých druhých bude vždy menej kvalitný. Problém je v tom, že kov sa pomerne rýchlo zahrieva, ale rovnako rýchlo aj chladne. A studený vzduch, ako je známe, klesá dole.

K často sa vyskytujúcim možno zaradiť nasledujúce príčiny, prečo nie je ťah vo vašom komíne:

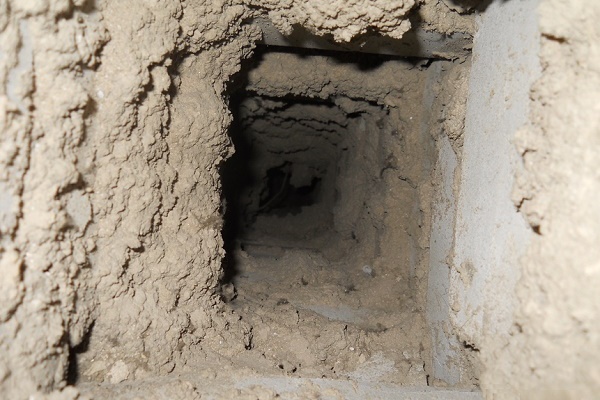

• Nepriechodnosť komína. Je veľmi možné, že je jednoducho zanesený odpadom alebo začadený v dôsledku dlhodobej prevádzky. Rýchle začadenie môže nastať aj v prípade, ak je komín zložený z rúr rôzneho priemeru. To sa v žiadnom prípade nesmie robiť.
• Chyby vo výpočte. Nesprávne vypočítaný priečny prierez dymového kanála. Pomerne často pri navrhovaní konštrukcie neodborníkmi vznikajú disproporcie vo veľkostiach prvkov zariadenia: spaľovacej komory a komína. Výkonná pec napríklad môže produkovať väčší objem produktov spaľovania, než je úzky komín schopný odviesť. Preto je potrebné starostlivo vykonávať výpočty dymovej rúry.
• Chyby v projektovaní. Výška systému odvádzania dymu je nedostatočná na jeho efektívnu prácu. Malá dĺžka komínovej rúry môže byť príčinou nedostatočného rozdielu tlaku. Optimálna výška komínovej rúry je päť – sedem metrov.
• Zúženie dymových kanálov. V cestách odvádzania dymu sú úzke a horizontálne smerované úseky. Na takých miestach sa sadze hromadia obzvlášť aktívne, čo bráni voľnému pohybu dymu.
• Veterný podpor. Komín sa nachádza v oblasti „veterného podporu“. Príčinou podporu môže byť napríklad vysoká budova nachádzajúca sa vedľa komína.
• Nesprávne organizované vetranie miestnosti. Nedostatok vetrania alebo jeho neodborné vyhotovenie vedie k nedostatku potrebného objemu privádzaného vzduchu. Preto je dôležité venovať osobitnú pozornosť správnej organizácii vetrania v súkromnom dome.

Ak je hrebeň strechy umiestnený vyššie ako úroveň komína, prevrátenie ťahu môže nastať pri silnom vetre.

Atmosférické ukazovatele tiež netreba vylučovať z príčin vzniku spätného ťahu. Vysoká vlhkosť vonkajšieho vzduchu, ako aj silné poryvy vetra môžu byť príčinou vzniku spätného pohybu dymu.

To isté možno pozorovať aj v prípade, keď je vzduch v dome chladnejší ako vonku. V dôsledku rozdielu tlaku môže vznikať silný zápach spáleniny.

Aby sa predišlo otrave, je potrebné miestnosť dobre vyvetrať. Zároveň sa aspoň trochu zohreje. Ťah môže narušiť aj vietor, ktorý vytvára vírenie vzdušných prúdov na streche. Tomuto javu prispieva nesprávne smerovanie hlavice komína vzhľadom na hrebeň strechy.

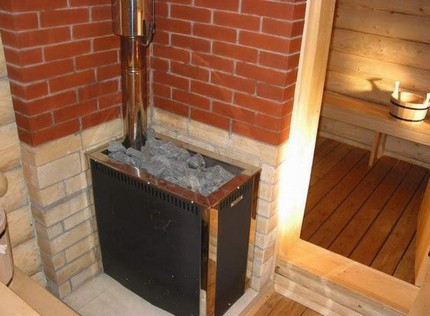

Pri stavbe sauny je potrebné umiestniť ohnisko tak, aby sa dymovod nachádzal vnútri miestnosti, pretože ak je umiestnený vonku, v rúre sa bude tvoriť kondenzát.

Miesto montáže dymovodu má tiež význam. Napríklad, ak ide o vykurovanie sauny, túto časť konštrukcie možno umiestniť do vnútornej časti stavby.

Takéto riešenie umožní lepšie vykurovať miestnosť, pričom aj pri silných mrazoch zabezpečí slušný ťah. Ak však rúru umiestnite pozdĺž vonkajšej steny, vykurovanie bude trvať dlhšie a v samotnej rúre sa môže vytvoriť kondenzát.

Spôsoby kontroly ťahu v komíne

Fakt prítomnosti spätného ťahu možno zistiť už v ranom štádiu vzniku problému, skôr ako dym začne napĺňať váš dom.

Začneme ľudovými spôsobmi. Môžete odtrhnúť kus toaletného papiera a priložiť ho k vykurovaciemu zariadeniu. Toaletný papier je dostatočne tenký materiál, aby dobre reagoval na pohyb vzduchu. Pozrite sa, ktorým smerom sa papierik odkláňa. Ak sa kolíše smerom do miestnosti, prítomný je spätný ťah.

Kontrolovať ťah môžete rôznymi ľudovými spôsobmi, vrátane použitia sviečky: smer plameňa sviečky vám napovie aj vektor ťahu.

Presne ten istý experiment môžete vykonať pomocou cigaretového dymu. Vyzerá to ešte názornejšie. Cigaretový dym vám bezchybne ukáže smer ťahu.

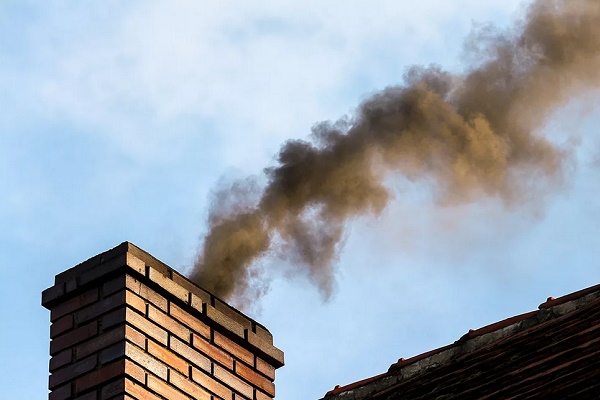

Kvalitu ťahu možno určiť aj pozorovaním plameňa v systéme vykurovania. Biely plameň a hukot v komíne hovoria o príliš silnom ťahu, čo tiež nie je dobré, pretože vedie k nadmernej spotrebe paliva. Dobrý výsledok práce vyzerá takto: plameň má zlatisto-žltú farbu, horenie prebieha stabilne a rovnomerne.

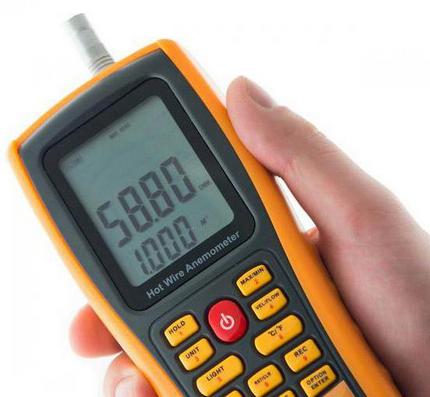

Anemometer (vetromer) – je to populárny prístroj, ktorý používajú špecialisti, ktorí v rámci svojej profesie kontrolujú ťah fungujúceho komína.

Na kontrolu vedeckými metódami sa musíme vyzbrojiť prístrojmi. Najdostupnejším prístrojom pre bežných používateľov je anemometer (vetromer). Vzhľad prístroja a jeho varianty sú uvedené vo videu, ktoré je umiestnené v záverečnej časti tohto článku.

Varianty riešenia problému s ťahom

Ako sa ukázalo, príčiny vzniku spätného ťahu môžu byť rôzne. Preto neexistujú štandardné riešenia. Treba hľadať variant zodpovedajúci problému v každom jednotlivom prípade.

Ak sú vývody zablokované odpadom alebo sadzami, bude potrebné vyčistiť rúru. Ak sú cesty nesprávne navrhnuté, konštrukciu bude potrebné úplne demontovať a znovu postaviť.

Ak defekt spočíva v pomalom odvádzaní produktov horenia, existuje niekoľko spôsobov, ako zlepšiť priamy ťah v komíne. Existujú zariadenia, ktoré pomáhajú aktivovať tento proces.

Variant #1 – deflektor a jeho druhy

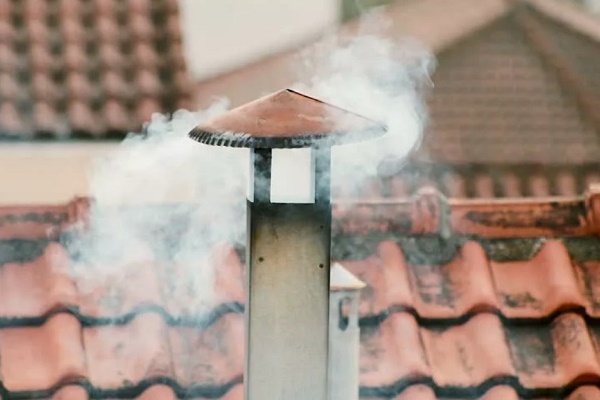

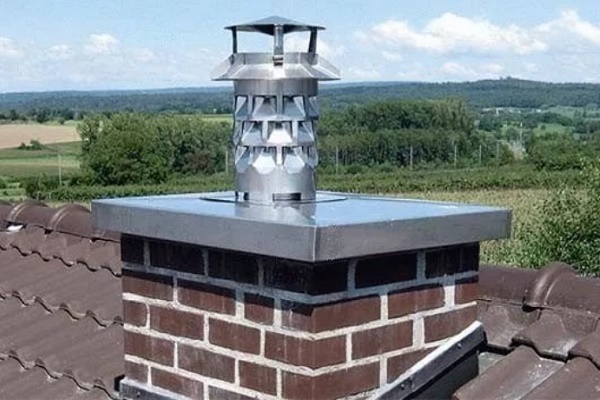

Pri riešení problému, ako dodatočne zvýšiť ťah komína, môže pomôcť deflektor. Inštaluje sa na hornú časť komína. Toto zariadenie «odsáva» dym nachádzajúci sa v šachte komína, pričom na dosiahnutie tohto cieľa využíva silu vetra.

Deflektory – to je celý rad zariadení s jednotným funkčným určením: zlepšenie ťahu, zabránenie spätnému pohybu produktov horenia paliva

Na deflektor sa kladie hneď niekoľko funkcií:

• ochrana šachtového kanála pred vonkajším znečistením a atmosférickými zrážkami;
• zosilnenie ťahu v komíne;
• hasenie iskier vznikajúcich pri nedokonalom spaľovaní paliva.

Práca tohto zariadenia je založená na zákonoch fyziky. Keď sa plyn pohybuje v zužujúcej sa rúre, jeho prúdenie sa zrýchľuje. Pritom tlak, ktorý vyvíja na steny šachty, klesá. Vzniká zóna podtlaku.

Deflektor nainštalovaný na komín vytvára túto zónu podtlaku, keď vzduch prechádza vnútri zužujúceho sa kanála v jeho konštrukcii. Plyny sa hrnú do zóny podtlaku nachádzajúcej sa v ústí komína a pomocou ťahu zosilneného vetrom sú odvádzané z rúry.

Materiálom na výrobu najžiadanejších deflektorov sú hliník, nehrdzavejúca oceľ a pozinkovanie, hoci sa vyskytujú aj drahé výrobky z medi, ktorá dobre odoláva korózii.

Aj tie najjednoduchšie deflektory dokážu zvýšiť účinnosť odvodu dymu o 20%. Prítomnosť takéhoto zariadenia vytvára obrovské výhody pre vykurovací systém, pretože prispieva k dokonalému spaľovaniu paliva a lepšiemu odovzdávaniu tepla. Preto je právom obľúbený a žiadaný.

Zvyčajne sú súčasťou deflektora dva valce – horný a dolný, ako aj odbočka spojená s dolným valcom, ochranný kryt a konzoly určené na upevnenie častí.

Horný valec nie je povinným prvkom zariadenia. Model bez neho pozostáva z nasledujúcich prvkov:

• dolný valec montujúci sa na rúru odvádzajúcu dym;
• difúzor – prvok rozdeľujúci prúdy vzduchu;
• dva kryty – priamy a spätný.

Najdrahšie deflektory sa vyrábajú z medi. Vo všeobecnosti sa na ich výrobu používa keramika a plast, nehrdzavejúca oceľ, hliník a pozinkovanie. Hliníkové a oceľové výrobky sú považované za najobľúbenejšie.

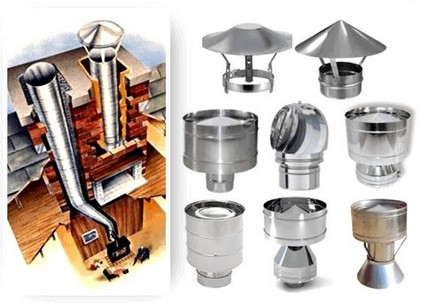

Napriek spoločným funkciám sú deflektory veľmi rôzne. Líšia sa nielen svojím vzhľadom, ale aj konštrukciou a citlivosťou na prúdenie vzduchu.

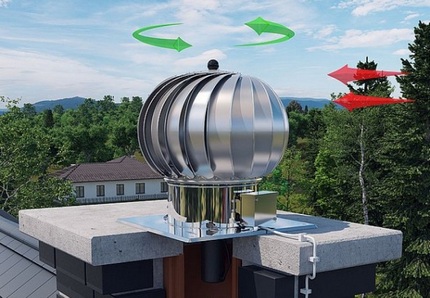

Zložitý na výrobu, ale veľmi atraktívny guľovitý deflektor vyzerá veľmi futuristicky, hoci je skvelým funkčným zariadením.

Za klasické sa považujú nasledujúce modely deflektorov:

• tanierový;
• ventilačný CAGI;

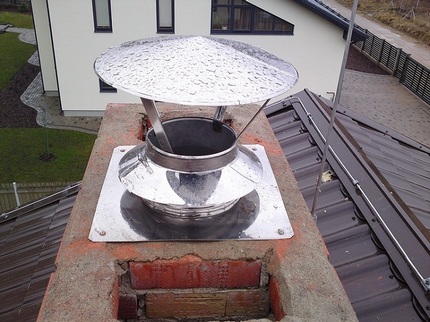

• zariadenie Grigoroviča;
• H-tvarý;
• guľovitý «Volper».

Okrem všeobecne uznávanej klasiky existujú aj relatívne nové modely, ktoré sa vyznačujú neobvyklými konštrukčnými riešeniami. Ide o otočný model a výrobok «fľuger». V základe ich práce sú stále tie isté fyzikálne zákony, o ktorých už bolo povedané vyššie.

Nechcete míňať peniaze na kúpu deflektora? Ani to nie je potrebné – dá sa úplne vyrobiť vlastnými rukami pomocou bežných materiálov. A ako to správne urobiť sme rozobrali tu.

Variant #2 – špeciálna klapka-šiber

Pri vzniku problémov s pieckou treba skontrolovať polohu šibera. Šiber je klapka, ktorá je určená na reguláciu ťahu. Inštaluje sa zvyčajne na neizolovanom prvom metri komínovej rúry. Táto klapka umožňuje, aby práca vykurovacieho zariadenia bola maximálne efektívna.

Toto zariadenie má niekoľko funkcií:

• po vyhorení paliva sa s jeho pomocou uzatvára rúra, čo umožňuje na dlhší čas uchovať teplo;
• ako regulátor ťahu sa šiber používa na zmenu prierezu komína: pri nadmernom ťahu je možné napríklad dymový kanál zúžiť;
• s jeho pomocou možno kontrolovať kvalitu spaľovania paliva.

Materiálom na výrobu šibera je spravidla nerezová oceľ s hrúbkou 1 mm. Vďaka leštenému povrchu výrobku sa z neho ľahko odstraňuje sadza.

Teplota, ktorú je takáto klapka schopná vydržať, nepresahuje 900 °C. Je dostatočne pevná a má nízky koeficient tepelnej rozťažnosti.

Vysúvacia klapka by nemala úplne uzavrieť prierez komína: 85% – to je ukazovateľ, ktorý zaručuje bezpečnostné normy pri prevádzke vykurovacích zariadení

Šiber je zastúpený dvoma modelmi:

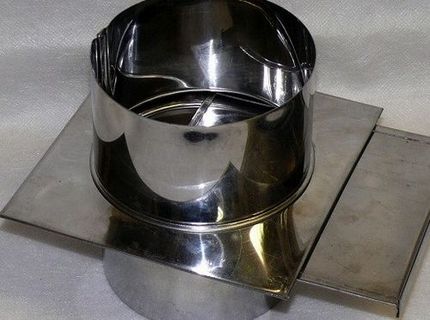

• horizontálna vysúvacia platňa, ktorá sa najčastejšie používa v murovaných komínoch;

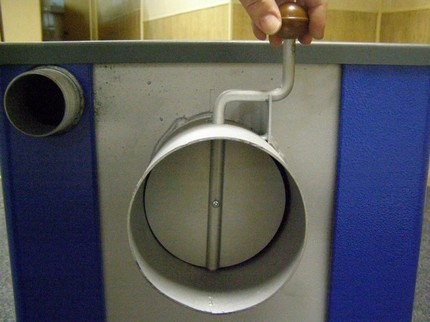

• otočný šiber alebo škrtiaca klapka.

Škrtiacou klapkou sa nazýva tá istá platňa, ktorá je upevnená na otočnej osi umiestnenej vnútri dymovej rúry alebo rúrkového nadstavca.

Obrysy platne otočného šibera kopírujú prierez komína, čo jej umožňuje takmer úplne uzavrieť rúru, keď vykurovacie zariadenie nepracuje

Vzhľadom na jednoduchosť konštrukcie vyrobiť klapku pre rúru nie je náročné svojpomocne. Takýto vlastnoručne vyrobený kus nebude v prevádzke o nič horší ako kúpený výrobok.

Variant #3 – stabilizátor práce komína

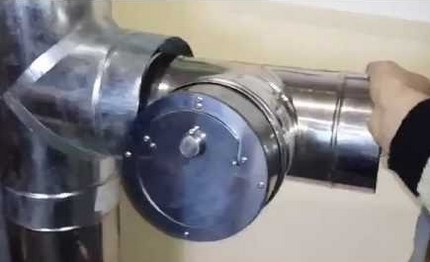

Výrobok s takým výstižným názvom sa inak nazýva prerušovač. Je to mechanizmus, ktorý automaticky a dávkovane vháňa vzduch do dymovodu, čo umožňuje optimalizovať činnosť vykurovacej sústavy bez zapojenia človeka. Aby sa nevytváral pretlak, prerušovač je vybavený poistnou klapkou.

Na výrobu stabilizátora ťahu dymovodu sa používa nehrdzavejúca oceľ. Maximálna teplota, ktorú toto zariadenie vydrží, je 500 °C.

Stabilizátor ťahu inštalovaný na dymovod je potrebné nastaviť podľa odporúčaní, ktoré nájdete v návode na obsluhu vášho vykurovacieho kotla.

Podstata činnosti stabilizátora spočíva v tom, že pomocou neho dochádza k automatickému pridávaniu studeného vzduchu priamo do dymovodu. Pritom sa teplota a rýchlosť pohybu plynu vo vnútri rúry znižujú. V dôsledku toho sa zvyšuje účinnosť využitia spaľovaného paliva bez akýchkoľvek zmien v režime činnosti samotného vykurovacieho zariadenia.

Prerušovač sa spravidla inštaluje na rúru dymovodu. Pritom vzdialenosť od neho k vykurovaciemu zariadeniu (kotlu) musí byť aspoň 0,5 metra. Prerušovač sa musí nachádzať len vnútri miestnosti.

Keďže jeho fungovanie je založené na systéme presne vyvážených závaží, vplyv prírodných faktorov na činnosť tohto zariadenia je potrebné vylúčiť.

Nastavenie stabilizátora možno považovať za dokončené, keď je na jeho regulátore nastavená hodnota minimálneho ťahu v súlade s údajmi uvedenými v návode na obsluhu vášho vykurovacieho kotla. Nastaviť treba buď presný parameter, alebo o dielik vyššie, než je odporúčané.

Okrem použitia uvedených zariadení možno na zabránenie spätného ťahu predĺžiť rúru dymovodu a čo najviac ju narovnať. Ohyby a ostré zákruty šachty zvyšujú kavitáciu pri odvádzaní plynov von.

Závery a užitočné video k téme

Ak sa problém s ťahom neprejavuje oblakmi dymu vo všetkých miestnostiach, neznamená to, že neexistuje. Odhaliť ho pomôže prístroj, s ktorého zariadením sa môžete oboznámiť po zhliadnutí tohto videa.

Tento výrobok vám možno zachráni život, ak včas upozorní na problém, pretože oxid uhoľnatý napríklad nemá ani farbu, ani zápach.

Toto video obsahuje informácie o vonkajšom vzhľade deflektora CAGI a jeho súčastiach. Môžete vidieť, ako si toto zariadenie postaviť svojpomocne.

Ak cítite v sebe silu na vlastnoručnú výrobu stabilizátora ťahu, toto video sa pre vás stane skutočným návodom na konanie.

Akýkoľvek prístroj, fungujúci vo vašom dome, musí pracovať správne a počas svojej prevádzky nesmie vytvárať ohrozenie života a zdravia ľudí. Kúrenie sa v tomto ohľade nijako nelíši od iných užitočných zariadení. Urobiť jeho prevádzku stabilnou a efektívnou pomôžu deflektor, šiber a stabilizátor.

Máte problém s ťahom v komíne a snažíte sa ho vyriešiť svojpomocne? Našli ste odpovede po prečítaní nášho článku? Alebo vám ešte zostali nevyriešené otázky, ktoré sme prehliadli? Neváhajte, pýtajte sa ich v bloku komentárov a my sa pokúsime objasniť tieto body.
