Zázračná pec pre garáž na naftu svojpomocne: podrobný návod na stavbu

Potreba vykurovania v garáži málokedy vyvoláva spory: motoristi dokonale chápu, aké dôležité je starať sa o stav auta, a ani sami nechcú mrznúť počas prehliadok a opráv techniky.

Hlavná otázka, ktorú treba vyriešiť, je výber vhodného typu vykurovania. Dobrým variantom je zázračná pec na naftu – agregát je jednoduchý na montáž a ekonomický v prevádzke. A to sú nemenej dôležité kritériá organizácie vykurovania garáže.

Skôr ako sa rozhodnete pre montáž pece, je potrebné porozumieť jej konštrukcii a princípu činnosti, súhlasíte? V článku sme podrobne opísali uvedené body a tiež sme uviedli niekoľko variantov montáže domáceho agregátu. Podrobné návody pomôžu postaviť pec a zorganizovať efektívne vykurovanie garáže.

Aké by malo byť vykurovanie v garáži?

Pre mnohých motoristov je garáž takmer druhým domovom. Tu sa ponárajú do svojho koníčka, oddychujú od zhonu a starajú sa o auto. Preto by sme v prvom rade mali myslieť na pohodlie samotného človeka, ktorý je v miestnosti celé hodiny.

Pre auto je vykurovanie tiež potrebné, pretože nízke teploty negatívne ovplyvňujú jeho technický stav a výrazne skracujú životnosť.

Pri ochladení je v garáži príliš vlhko. Na kovových súčiastkach vzniká kondenzát, ktorý vyvoláva korózne procesy. V chladnej miestnosti karoséria auta rýchlo hrdzavie a stáva sa nepoužiteľnou.

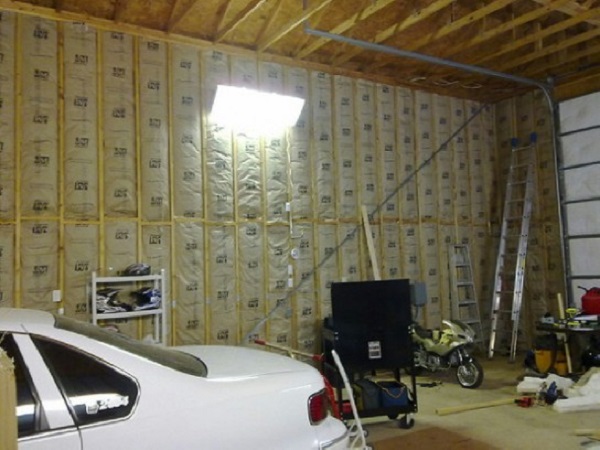

Aby bola garáž suchá, treba sa postarať o dobrú hydroizoláciu a zabezpečiť normálnu činnosť ventilačného systému. Vlhkosť však aj tak vniká do miestnosti na kolesách auta. Vyparuje sa a kvapky vody sa usadzujú na povrchoch.

Ak nie je vykurovanie, vlhkosť sa hromadí, čo spôsobuje výskyt plesní, húb a hrdze. Aby sa tomu predišlo, je potrebné vykurovanie.

Nízka teplota vedie k zahustnutiu oleja a zníženiu kapacity akumulátora. V dôsledku toho vznikajú ťažkosti so štartovaním motora a spotreba paliva stúpa. Preto má zmysel venovať čas a úsilie montáži zázračnej pece.

Špecifiká prevádzky garáže určujú požiadavky, ktoré sa kladú na vykurovacie systémy:

• Efektívnosť. Pec by mala rýchlo zohriať vzduch a udržiavať potrebnú teplotu počas niekoľkých hodín.
• Jednoduchosť obsluhy. Keď príde do garáže, majiteľ by mal venovať minimum času a úsilia na vykurovanie miestnosti.
• Jednoduchosť údržby. Pec je potrebné kontrolovať, čistiť, včas opravovať, preto jej konštrukcia by mala byť jednoduchá a zrozumiteľná a diely ľahko vymeniteľné.
• Dostupnosť zdroja energie. Pri výbere vykurovacieho systému má zásadný význam dostupnosť paliva. Pre garáž sa dobre hodí pec na naftu, motorovú naftu alebo použitý olej.
• Bezpečnosť. V garáži je vždy nejaké množstvo horľavých látok. Keďže tieto priestory často slúžia ako dielne a kôlne, často sa tu nachádzajú aj ľahko zápalné materiály. Preto musí vykurovanie zodpovedať všetkým normám požiarnej bezpečnosti.
• Lacnota. Náklady na údržbu auta a zariadenie garáže sú aj tak vysoké, preto úspora na vykurovaní bez ujmy na jeho kvalite je aktuálna otázka.

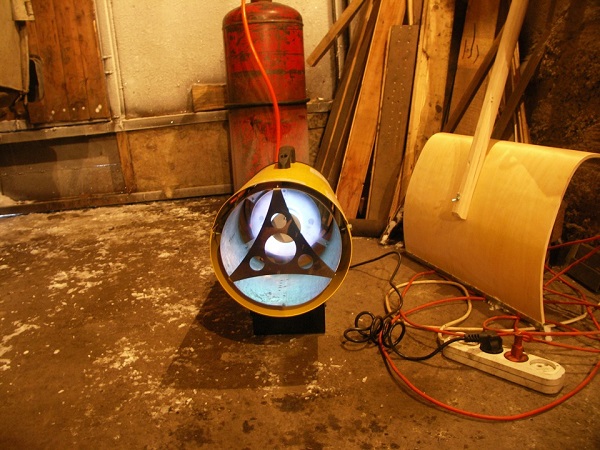

Pri výbere vhodného vykurovacieho zariadenia treba stanoviť priority, pretože ideál je nedosiahnuteľný. Najjednoduchšie na obsluhu sú elektrické ohrievače. Tento zdroj energie je dostupný prakticky v každej lokalite.

Avšak cena vykurovania pomocou elektriny je príliš vysoká, preto stojí za zváženie iné možnosti.

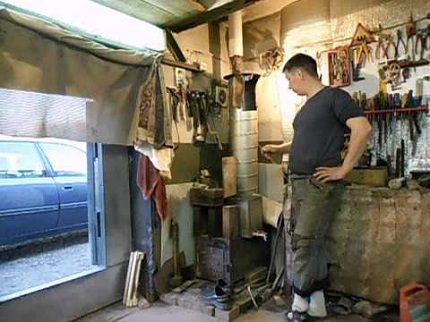

Zázračná pec – výborná možnosť. Takéto vykurovanie je lacné a palivo (nafta, petrolej alebo motorová nafta) je dostupné a cenovo prijateľné.

Pri montáži pece na naftu svojpomocne je obrovská výhoda: Vy sami vyberáte konštrukciu a robíte taký model, ktorý bude ideálne vyhovovať konkrétnym prevádzkovým podmienkam. Nebudete musieť prispôsobovať vykurovacie zariadenie alebo sa prispôsobovať špecifikám jeho práce.

Ako je konštruovaná a funguje zázračná pec

Továrenská alebo domáca pec pre garáž na odpadový olej alebo naftu je multifunkčná. Bude vhodná ako hlavný, doplnkový alebo alternatívny zdroj tepla, ak je v miestnosti už namontovaný vykurovací systém.

V prípade potreby je možné zariadenie použiť aj ako varnú dosku: na piecke sa rýchlo ohrieva jedlo, zovrie voda v kanvici.

Zázračné piecky sa nesmú inštalovať v zle vetraných miestnostiach. Počas prevádzky zariadenia sa do ovzdušia prakticky neuvoľňujú škodlivé látky. Ale v momentoch zapaľovania a hasenia plameňa dochádza k emisiám malého množstva dymu nebezpečného pre zdravie.

Zázračné pece pracujú nielen na naftu, ale aj na iné druhy kvapalného paliva, pričom najlepšia možnosť je petrolej. Avšak vo väčšine prípadov motoristi používajú práve naftu, pretože je lacná. Výkon piecky je 1,8-5 W – parameter závisí od konštrukcie a kvality montáže modelu.

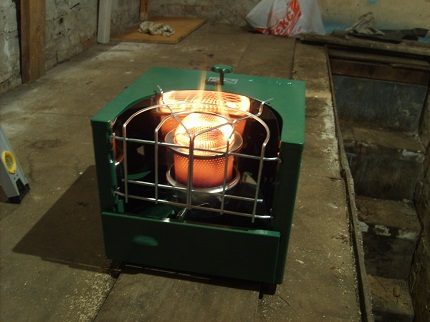

Jedno naplnenie palivovej nádrže stačí na to, aby zázračná piecka nepretržite vykurovala miestnosť 6-28 hodín. Táto doba je určená konštrukciou modelu a objemom palivovej nádrže.

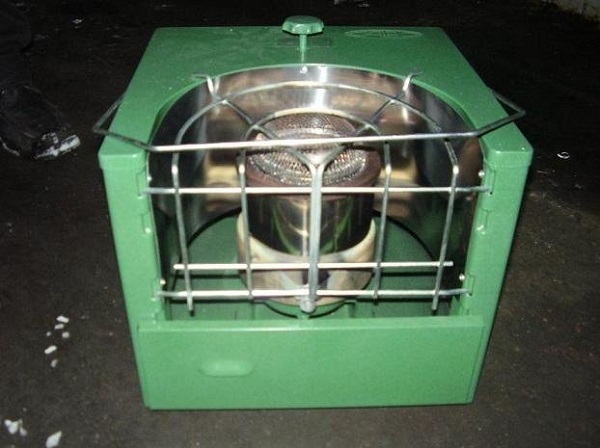

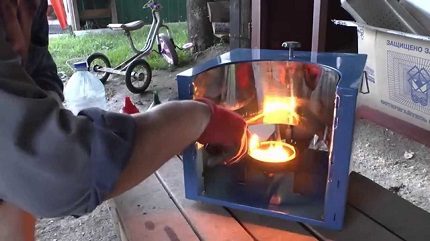

Zázračná piecka sa skladá z palivovej nádrže (zvyčajne je odnímateľná) s ventilom, vymeniteľného bloku s knôtom, nastavovacej skrutky, reflektora a horáka. Všetky tieto časti sa umiestňujú do spoločného telesa, ktoré možno vyrobiť z suda, plátov žiaruvzdornej ocele alebo použitej plynovej fľaše.

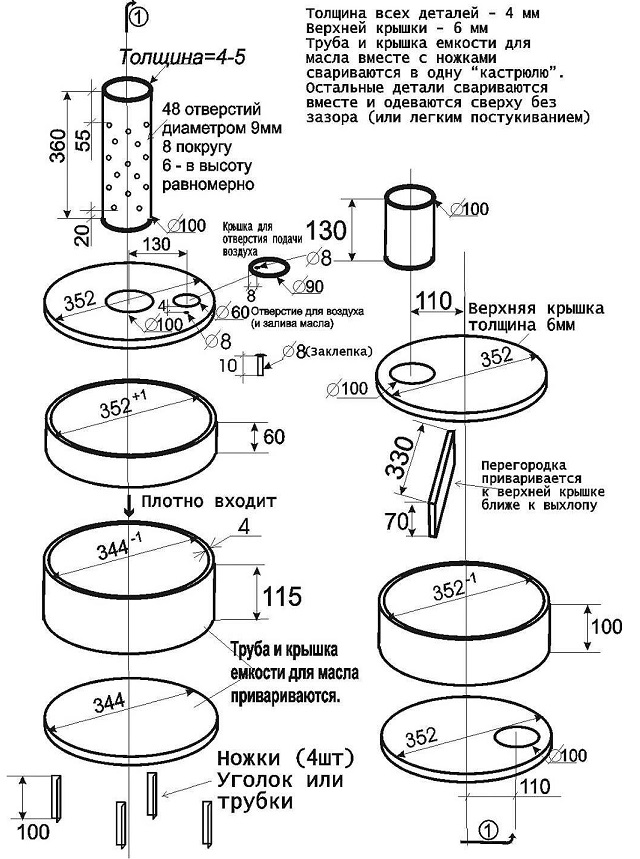

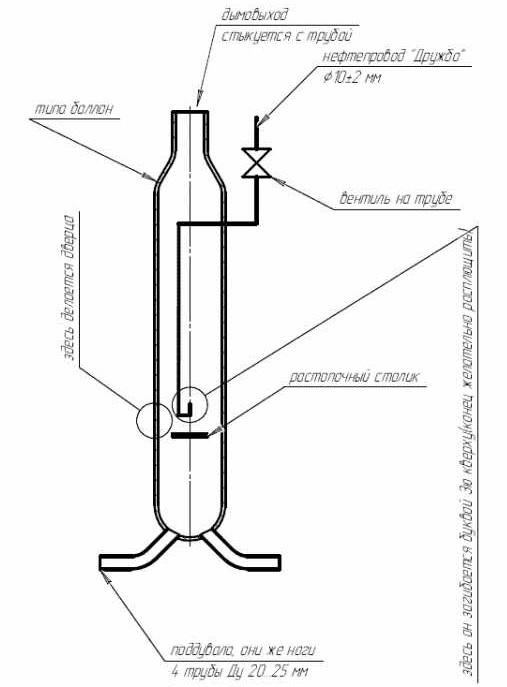

Podľa tohto výkresu je možné vyrobiť pec z oceľových plátov. Jej rozmery sa môžu líšiť v závislosti od preferencií majiteľa garáže. Najčastejšie výška modelu predstavuje 3500-6000 mm a šírka a hĺbka 2500-4000 mm (+)

Horák sa umiestňuje do stredu konštrukcie. K nemu prúdi palivo z nádrže, ktorá sa nachádza pri zadnej stene telesa. Na dosiahnutie požadovaného teplotného režimu sa používa nastavovacia skrutka. Dôležitá súčasť je reflektor. Práve on zabezpečuje rýchle a kvalitné vykúrenie miestnosti.

Starú plynovú fľašu možno ešte použiť ako vykurovacie zariadenie. Hlavné je, aby kov nebol zhrdzavený a teleso zostalo celé a pevné.

Pri výbere konštrukcie je lepšie zastaviť sa pri kompaktnom modeli s hmotnosťou 10-20 kg. Takúto piecku nebude ťažké premiestňovať, prenášať a prepravovať bez cudzej pomoci.

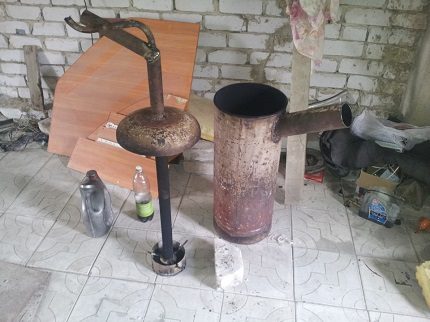

Montáž domácej konštrukcie

Ak je záujem, možno nájsť vhodný model v obchode alebo kúpiť cez internet, ale ak máte pár hodín času, chuť ušetriť a získať užitočnú vec zo starých nepotrebných súčiastok, oplatí sa vyrobiť piecku vlastnými rukami. Pozrime sa na obľúbené konštrukcie.

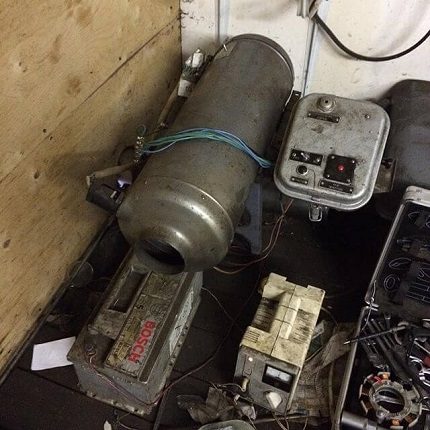

Variant 1: pec z starej plynovej fľaše

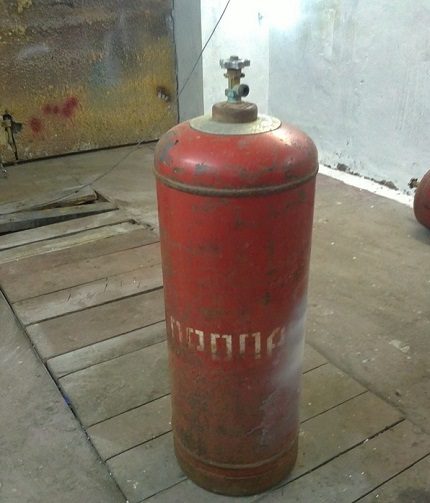

Ak máte 50-litrový použitý plynový valec, polovica konštrukcie je už hotová. Hlavne, aby hrúbka jeho stien nepresahovala 1,5 mm. Teraz je potrebné nájsť rúru pre komín. Postačí kus s priemerom od 10 cm. Jeho dĺžka musí byť najmenej 4 m. Žiadúca hrúbka stien kovu – 2 mm.

Palivovú nádrž možno vyrobiť z nádrže. Optimálny objem – najviac 15 l a najmenej 8. Ostatné súčiastky je možné dokúpiť v obchode. Budú potrebné oceľové uholníky 20 cm (budúce nožičky) a medený horák. Z náradia – uhlová brúska, vŕtačka, zváračka, ako aj meter a vodováha.

Na hrúbku stien valca treba venovať osobitnú pozornosť. Ako palivo v zázračnej piecke sa používajú pary nafty. Aby ste ich získali, musíte kvapalinu priviesť do varu. To je veľmi ťažké, ak hrúbka stien konštrukcie presahuje 1,5 mm.

Plynový valec zbavia kondenzátu a vypláchnu od odorantu. Teraz je potrebné odrezať hornú časť s ventilom. Pre pohodlie je možné nádobu naplniť vodou a zakopať ju do zeme. Po reze sa objaví voda. Treba počkať, kým úplne vytečie, a potom dokončiť prácu.

Spodnú časť valca používajú ako komoru (k nej privaria stabilné nožičky z oceľových uholníkov), a horná časť bude slúžiť ako veko konštrukcie. Na reguláciu prívodu paliva montujú špeciálny ventil.

Valec je možné umiestniť vertikálne alebo horizontálne. V prvom prípade je možné prispôsobiť kovové nožičky konštrukcie ako vzduchovody (+)

Po montáži a inštalácii piecky bude potrebné namontovať komín. Musí byť prísne vertikálny. Tento moment treba zohľadniť pri výbere miesta pre inštaláciu piecky: treba ju umiestniť len tam, kde je možné namontovať komínovú rúru bez ohybov a sklonov.

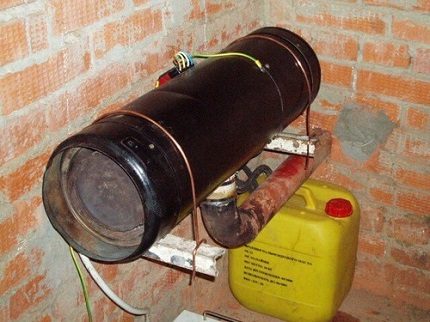

Zapaľovanie takejto piecky si vyžaduje osobitnú pozornosť. Valec naplnia naftou do 2/3 a na povrch položia zapálený list papiera. Potom spustia veko a čakajú, kým sa zapália pary paliva. Počas práce nemožno dolievať naftu.

Ak vo väčšine modelov domácich piecok možno použiť prakticky akékoľvek kvapalné palivo, s touto konštrukciou treba zaobchádzať opatrne. Môže fungovať len na naftu alebo čistený odpadový olej bez prímesí vody a alkoholu. Benzín a petrolej nemožno použiť.

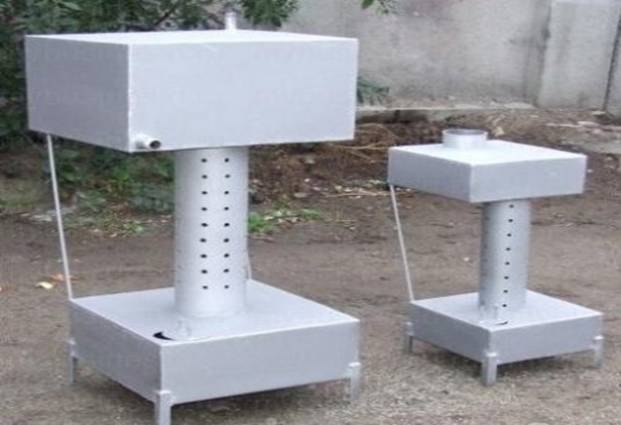

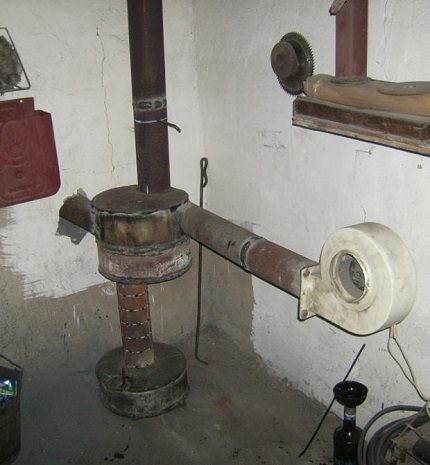

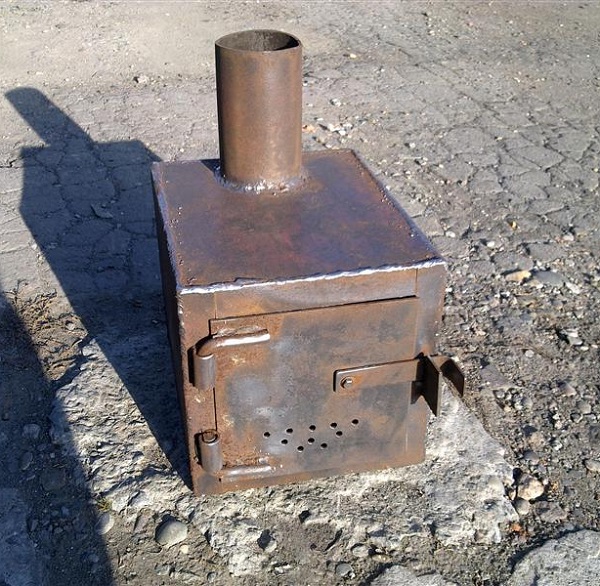

Variant 2: teleso z oceľových plechov

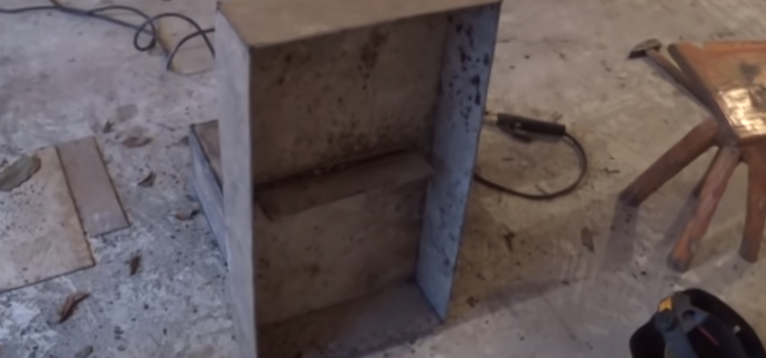

Namiesto plynovej fľaše je možné použiť žiaruvzdornú oceľ s hrúbkou 4 a 6 mm na výrobu telesa pece. Jediný háčik: budete si musieť kúpiť alebo prenajať ohýbačku plechu. Ostatné materiály a nástroje sú dostupné. Niektoré nájdete doma, chýbajúce diely si dokúpite.

Budete potrebovať:

• ocelové uholníky na výrobu nôh;
• rúrka na horák;
• 4-metrová rúrka na komín s priemerom 100 mm;
• meracie nástroje;
• brúska;
• zvárací aparát;
• kladivo;
• vodováha.

Hotová pec bude kompaktná (70*50*35 cm) a relatívne ľahká (približne 27 kg). Konštrukcia bude stabilná, účinná, jednoduchá na prevádzku. V prípade záujmu ju možno pripojiť na vodné kúrenie.

Konštrukcie zo žiaruvzdornej ocele sú veľmi trvanlivé. Často sa vyrábajú pre garáže a dielne. Takéto pece môžu pracovať na naftu, odpadový olej, motorovú naftu (+)

Dno palivového priestoru a veko nádrže sa vyrábajú z plechu z hrubšej ocele (6 mm), na výrobu samotnej nádrže sa použije oceľový plech s hrúbkou 4 mm. Diely sa vyrežú podľa schémy, zvaria a švy sa opracujú pilníkom.

Na výrobu rúrky nádrže na naftu je potrebné vyrezať pás kovu s hrúbkou 4 mm a šírkou 115 mm, ohnúť ho do kruhu a privariť k nádrži. Rúrka bude mať priemer približne 34-34,5 cm. Pre ňu bude potrebné vyrobiť veko. Vyreže sa z plechu s hrúbkou 6 mm a privarí k rúrke. Potom sa vyrobia nohy.

Nádrž na plnenie paliva sa vyrába z ocele 6 mm. Z nej sa vyreže kruhový diel s priemerom 35,2 cm a pásik. Šírka takéhoto pásika by mala byť 6 mm. V strede kruhu sa pripraví otvor na komín (priemer závisí od zvolenej rúry, optimálny – 10 mm).

Ďalší otvor je potrebný na plnenie oleja. Mal by byť menší (priemer 5-6 cm) a umiestnený vo vzdialenosti 4 cm od otvoru komína.

V konštrukcii komína pre takúto pec sú prípustné ohyby, ale môžu byť umiestnené len vo vnútri miestnosti. Vonkajšia časť musí byť striktne vertikálna, inak bude vietor vnikať cez komín a prekážať v prevádzke pece.

Pre spodnú časť nádoby z hrubšej ocele sa vyreže kruh s priemerom 35,2 cm. V ňom sa pripraví kruhový otvor pre hrdlo s priemerom 10 cm. Umiestnenie sa vypočíta tak, aby medzi stredom samotného dielu a stredom otvoru bolo 11 cm.

Z hrubej ocele sa vyreže obdĺžniková prepážka 7*33 cm a privarí sa na kruh, posunutá bližšie k hrdlu. Samotný výfukový hrdlo sa vyrobí z 13-centimetrového kusu komínovej rúry.

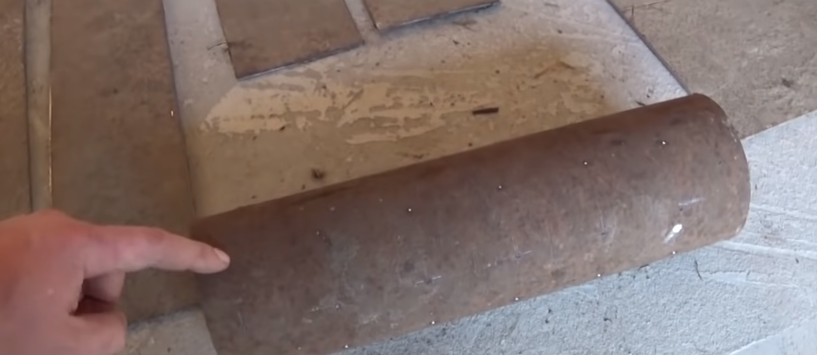

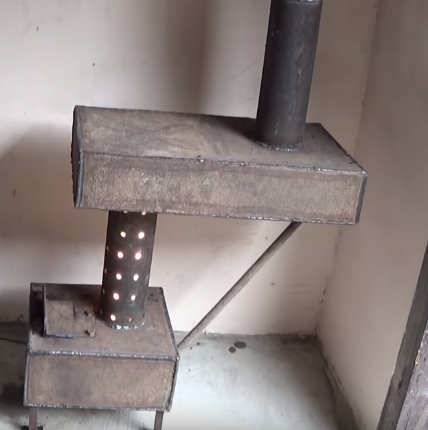

Na výrobu horáka sa v rúre vyvŕta 48 9-milimetrových otvorov vo vzdialenosti 6 cm od seba. Malo by vzniknúť 6 radov, v každom z nich 8 otvorov.

Horák sa pevne a rovnomerne inštaluje (ale neprivára) do veka palivovej nádrže, pričom sa konštrukcia upraví pilníkom. Do nádrže na plnenie paliva sa vloží 16-centimetrová prípojka a horná a dolná časť pece sa spoja bez zvárania.

Na utesnenie sa používa krúžok s priemerom 35,4 cm. Konštrukcia sa úplne zostaví a nainštaluje sa posuvná doska.

Variant 3: konštrukcia kvapkového typu

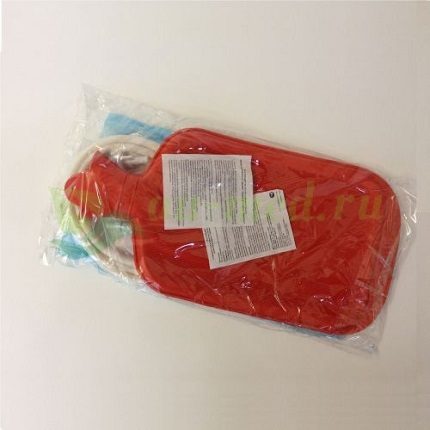

Bude potrebná obyčajná gumová fľaša s hadicou (objem 2 l). Na gumovú hadicu sa pripojí medená rúrka dlhá 1–1,5 m – bude ju potrebné ohnúť do tvaru písmena «G».

Potom je potrebné gumovú hadicu ohnúť na polovicu a upevniť ju svorkou so skrutkou. Samotnú fľašu zavesia na stenu a naplnia ju palivom, pričom intenzitu jeho prívodu regulujú skrutkou.

Takéto fľaše sú prakticky v každej domácnosti. Môžete použiť aj veľmi starú, hlavne aby bola celá. Ak sa v komore nenašla vhodná fľaša, možno ju zakúpiť v každej lekárni.

Z handier sa vyrábajú knôty: tvoria sa pomocou pružného kovového drôtu, obalia sa handrami a namočia sa do nafty. Ideálny variant – nájsť starý matrac a nasekať ho na tvar palivových brikiet 20×10×4 cm.

Nasiaknuté naftou budú výborne horieť. Ak je pec veľká, pod knôty bude potrebné podložiť tehlu.

Ak je v domácnosti starý matrac, ktorý ešte nevyhodili na smetisko, poslúži na vykurovanie garáže. Dôkladným nasýtením kusov matraca naftou možno získať vysoko kvalitné knôty.

Samotná pec môže byť akákoľvek. Dá sa vyrobiť z časti starého suda. Hlavné je pripevniť k nej dvierka a rúru. Netreba sa príliš starať o tesnosť dvierok. Ak bude cez štrbiny prúdiť vzduch, nebude potrebné robiť dúchadlo.

S takouto konštrukciou treba zaobchádzať veľmi opatrne, pretože je nebezpečná z hľadiska požiaru. Dvierka nedoliehajú tesne, preto počas prevádzky pece vstupujú do miestnosti splodiny horenia.

Pre palivo sa urobí otvor, do ktorého sa vloží medená rúrka vychádzajúca z fľaše. Ak sa tento otvor vyvŕta do bočnej časti suda, pec bude nielen vykurovať garáž, ale aj slúžiť ako varná plocha.

Pravidlá bezpečnej prevádzky pece

Aby sa nevyvolal požiar, je potrebné zvoliť miesto inštalácie pece.

Je potrebné riadiť sa nasledujúcimi pravidlami:

1. Konštrukcia sa umiestňuje tam, kde nie je prievan a ďalej od ľahko horľavých predmetov, ktoré by mohol náhodne zaniesť do pece poryv vetra.
2. Okolo pece musí byť voľný priestor – 0,5 m zo všetkých strán.
3. V ideálnom prípade by sa konštrukcia mala postaviť na list azbestu, kovu alebo iného nehorľavého materiálu.
4. Palivo, knôty a pod. je potrebné skladovať čo najďalej od zdrojov ohňa.

V garáži je nevyhnutne potrebný hasiaci prístroj a šetriť na ňom je životu nebezpečné. Stojí za to kúpiť spoľahlivý energeticky nezávislý automatický model.

Objem hasiaceho prístroja pre garáž sa volí s rezervou, aby bolo plynu jeden a pol krát viac, než je potrebné na hasenie požiaru v miestnosti takejto kubatúry.

Na našej stránke je výber článkov s popisom technológií montáže rôznych pecí pre garáž, odporúčame sa oboznámiť:

1. Pec na odpadový olej do garáže vlastnými rukami: podrobný sprievodca konštrukciou
2. Ako vyrobiť pec Bulerjan svojpomocne: podrobný návod na výrobu
3. Buržujka z plynovej fľaše svojpomocne: schémy, výkresy + podrobný návod

Závery a užitočné video k téme

Ponúkame užitočné videá, pomocou ktorých sa lepšie zorientujete v nuansách výroby pece na kvapalné palivo.

Princíp činnosti zázračnej pece na naftu:

Správne zapaľovanie a variant zdokonalenia priemyselnej pece na naftu:

Videoinštrukcia na výrobu pece kvapkového typu svojpomocne:

Videorecenzia o práci pece domácej výroby:

Oblasť použitia zázračnej pece na naftu sa neobmedzuje len na garáž. Výborne sa hodí na vykurovanie skleníka, chaty a akejkoľvek inej miestnosti, kde ľudia nebývajú trvalo, ale zdržiavajú sa niekoľko hodín v kuse.

Spotreba kvapalného paliva je približne 300 g/hod a ťažko si predstaviť úspornejší model. Je to dobré riešenie pre tých, ktorí sa snažia racionálne narábať s peniazmi.
